產品介紹
- 直流斷路器：提供過載與短路保護，須依最大系統電壓、工作電流、短路電流及直流接線方式選型
- 直流熔斷器：由熔絲本體與相符底座組成，快速切離光電串列或匯流迴路的故障電流
- 直流突波保護器：將雷擊與切換造成的瞬間過電壓導向接地，依 Ucpv、In、Imax／Iimp 與接地方式選擇
- 士林與東元各自使用原廠型號表及尺寸圖，不跨品牌共用規格
霈紳企業PEY SHANG← 回產品中心低壓開關 · PRODUCT GUIDE
太陽能專用斷路器／保險絲／突波保護器
把太陽光電直流側的斷路、熔斷與突波保護獨立成一個入口；士林與東元分品牌呈現原廠產品圖、完整型號、電氣規格及外型尺寸。SELECT BY BRAND
選擇廠牌
PRODUCT INFORMATION
產品資料
太陽能專用斷路器／保險絲／突波保護器
太陽能直流保護依功能分成斷路器、熔斷器與突波保護器，並將士林、東元分開整理。每一區只使用相符的原廠產品圖、型號、規格與尺寸圖；直流隔離開關另有獨立頁面，不與具過電流保護的斷路器混為一談。
產品用途
- 太陽光電模組串列、匯流箱與逆變器直流輸入側
- 地面型、屋頂型太陽能發電系統的直流配電盤
- 需要直流短路、熔斷與雷擊突波分級保護的設備
常見規格
- 士林：NFA250-UTD DC、FUD-B／FHD-B、BHP40 PV5～PV8
- 東元：TDB-250N、TFU-32／TFU-B、TSP-40／3D12
- 選型順序：最高直流電壓 → 額定電流 → 啟斷／放電能力 → 極數與接線 → 外型及安裝尺寸
- 熔絲、底座、後備保護、導線截面與接地配置須整體核對
認證與規範
- 斷路器依 IEC／EN 60947-2；熔斷器依 IEC／EN 60269-6，底座依 IEC／EN 60947-1／-3
- 直流突波保護器依 EN 61643-31；實際認證以完整型號及原廠證書為準
- 直流電弧不會自然過零，極性、串極、接線方向及隔離程序必須依原廠圖面施工
原廠型號與規格整理
產品圖、型號、容量與說明都依廠牌分開；同系列合併比較，但不跨系列共用數值。
SHIHLIN NFA250-UTD DC · SOLAR DC MCCB
士林 NFA250-UTD DC 太陽能直流斷路器
以士林原廠 NFA250-UTD DC 產品圖、產品頁與尺寸圖整理。此型提供直流迴路導通、承載、啟斷、過載與短路保護；C1／C3 接線方式與串極方向須依原廠圖面施工。
| 完整系列 | 額定電流 | 直流電壓／絕緣 | 啟斷能力 | 接線方式 | 外型尺寸 |
|---|---|---|---|---|---|
| NFA250-UTD DC | 63／80／100／125／140／160／180／200／225／250A | Ue DC1500V · Ui DC1600V | DC1250V 20／20kA；DC1000V 40／40kA | C1 上進下出／C3 下進下出 | 142×200×105mm（本體） |
| 使用條件：IEC 60947-2、熱動電磁式；士林原廠產品頁另列 TUV 認證與 CE 宣告；直流側不可只按 AC 斷路器外觀替代，完整型號、系統電壓與串極接線必須一起確認 | |||||

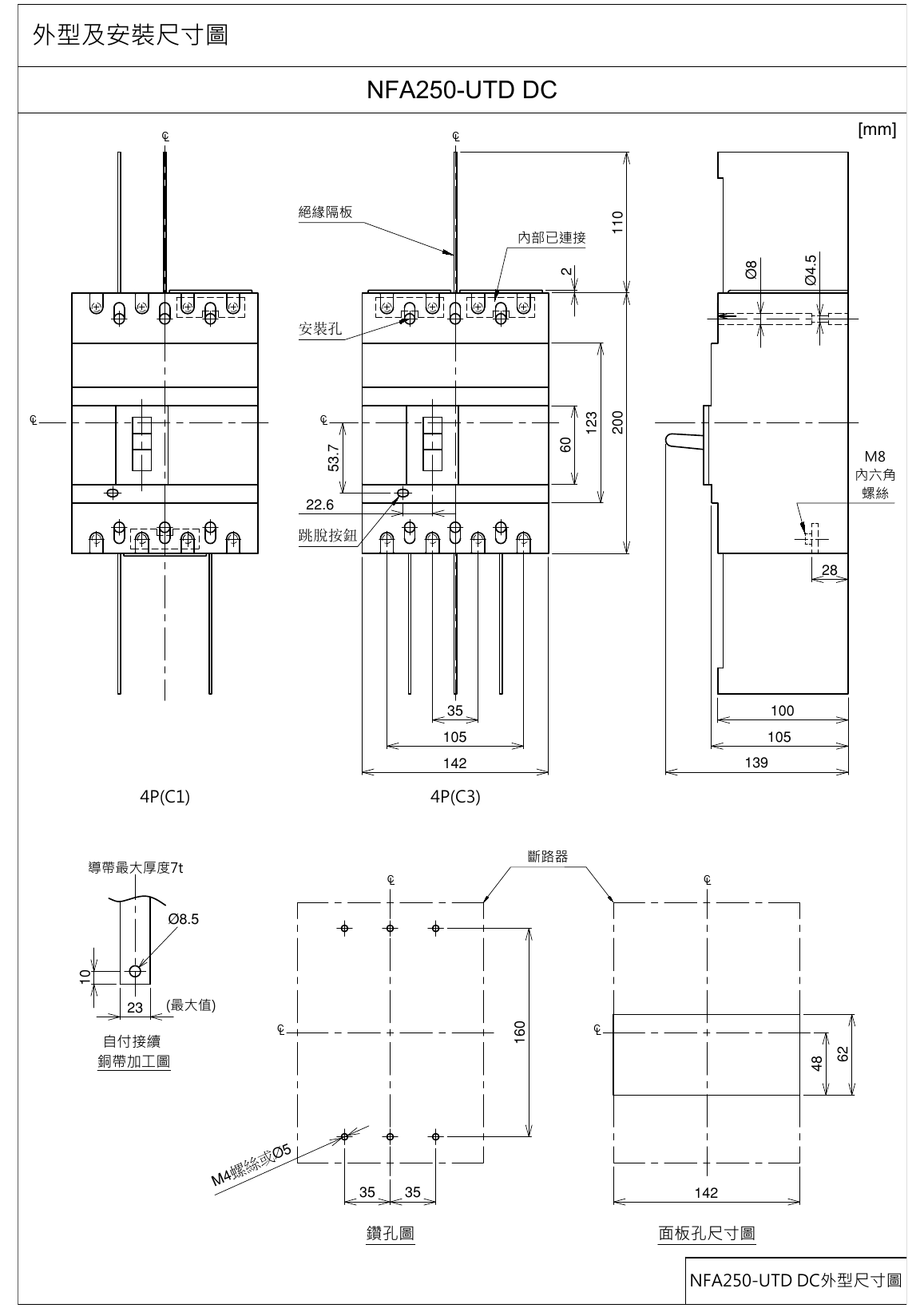

NFA250-UTD DC 原廠尺寸圖：外型寬 142mm、高 200mm、本體深 105mm；含 C1／C3 接線外廓、安裝孔、盤面孔與自付接續銅帶加工尺寸
SHIHLIN FUD-B／FHD-B · DC FUSE

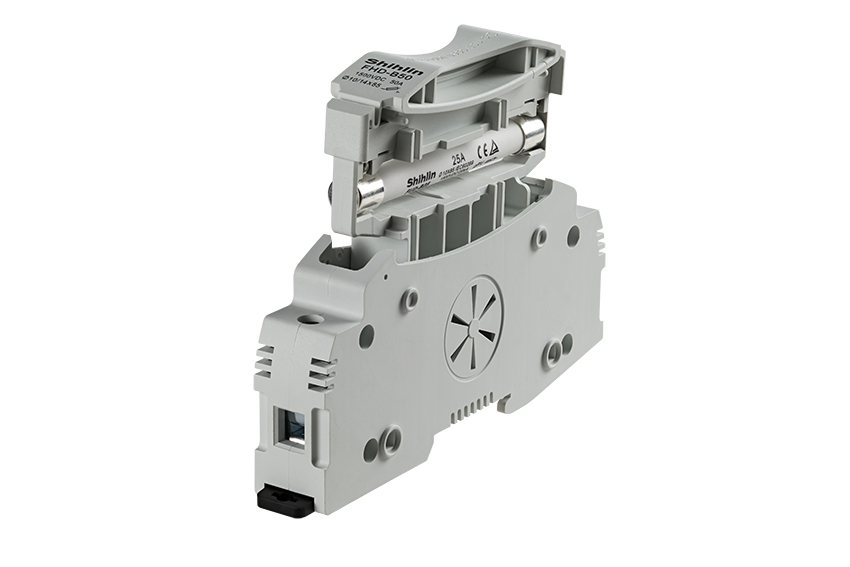

士林 FUD-B 熔絲與 FHD-B 底座
FUD-B 是直流熔絲本體，FHD-B 是相符底座；兩者按電流級距成套選擇，不能把底座當成保護元件，也不能混用不同尺寸的熔絲。
| 完整型號 | 用途／構成 | 額定工作電壓 | 額定電流／框架 | 啟斷容量 | 安裝／接線 |
|---|---|---|---|---|---|
| FUD-B25／FUD-B50 | gPV 直流熔絲本體 | DC1500V | 4／16／20／25／30／32／40／50A，依完整型號 | 20kA | 須與 FHD-B50 底座配套 |
| FHD-B50 | 直流熔絲底座 | DC1500V | 50AF | 配套系統 20kA | 35mm DIN 軌 · 1～16mm² · 故障指示燈 |
| 使用條件：FUD-B 依 IEC 60269-1／-6；FHD-B 依 IEC 60947-1／-3；熔絲額定電流、導線容量與上游保護須按光電串列最大工作及故障電流協調 | |||||

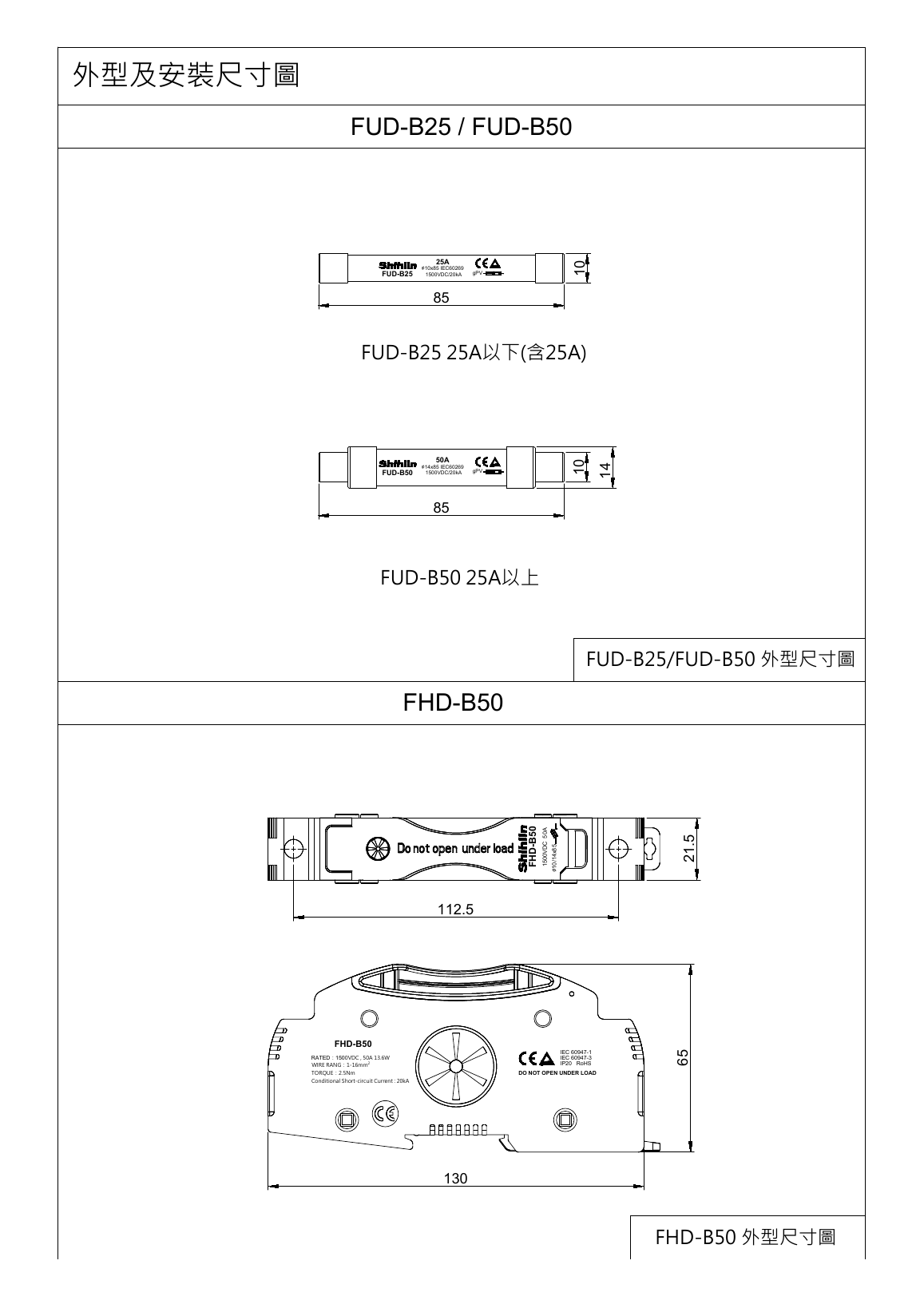

FUD-B25／B50 熔絲長度均為 85mm，直徑依 25A 以下與 25A 以上分級；FHD-B50 底座外型約 130×65mm，圖中另標示把手與固定尺寸
SHIHLIN BHP40 PV5～PV8 · DC SPD

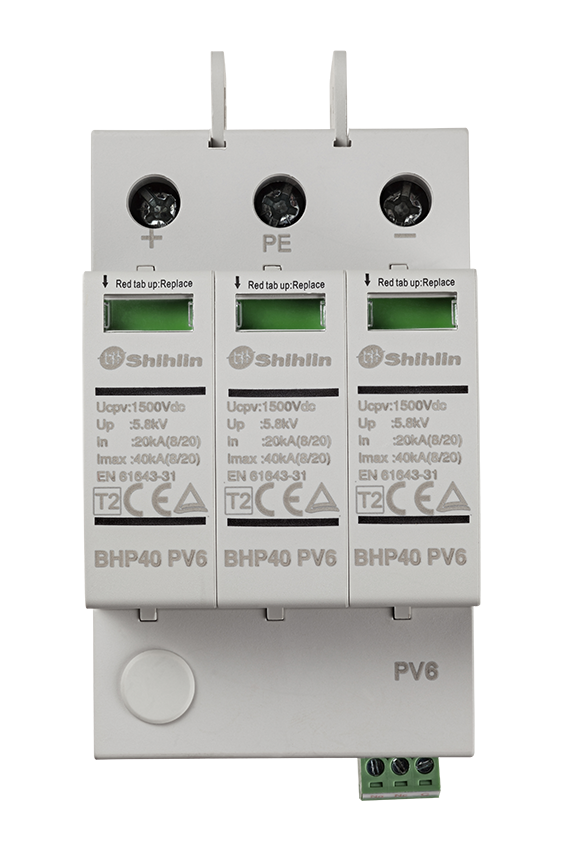

士林 BHP40 PV 太陽能直流突波保護器
PV5～PV8 依 DC1000／1500V、第二級／第一級保護能力與接線原理分流；同為三模組外觀也不能省略完整型號。
| 完整型號 | Uoc／Ucpv | In（8/20μs） | Imax（8/20μs） | Iimp（10/350μs） | 外型重點 |
|---|---|---|---|---|---|
| BHP40 PV5 | 1000／1060Vdc | 20kA | 40kA | — | PV5／PV6 外型 · 54mm 寬 |
| BHP40 PV6 | 1500／1500Vdc | 20kA | 40kA | — | PV5／PV6 外型 · 67mm 深 |
| BHP40 PV7 | 1500／1500Vdc | 20kA | 40kA | 6.25kA | PV7／PV8 外型 · 86mm 深 |
| BHP40 PV8 | 1000／1060Vdc | 20kA | 40kA | 12.5kA | PV7／PV8 外型 · 86mm 深 |
| 使用條件：EN 61643-31、反應時間 ≤25ns、35mm DIN 軌、IP20，具故障顯示與輔助警報接點；SPD 不能取代直流斷路器或熔絲；前端後備保護與接地導線須依系統設計 | |||||
BHP40 PV · COMPLETE SPECIFICATIONS
BHP40 PV5～PV8 完整技術規格
保留各型號差異、試驗波形、輔助接點與安裝條件；下方尺寸圖另採士林提供的無浮水印外型圖。
| 規格項目 | BHP40 PV5 | BHP40 PV6 | BHP40 PV7 | BHP40 PV8 |
|---|---|---|---|---|
| 依據標準 | EN 61643-31 | EN 61643-31 | EN 61643-31 | EN 61643-31 |
| 總放電電流 Itotal · 8/20μs（kA） | 40 | 20 | 40 | 40 |
| 總放電電流 Itotal · 10/350μs（kA） | — | — | 12.5 | 12.5 |
| 電壓保護水平 Up at In（kV） | 3.6 | 5.8 | 5.6 | 5.6 |
| 響應時間 tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 洩漏電流 | <0.05mA | <0.05mA | <0.05mA | <0.05mA |
| 工作溫度（依來源原文） | 40～85°C，待原廠確認下限符號 | 40～85°C，待原廠確認下限符號 | 40～85°C，待原廠確認下限符號 | 40～85°C，待原廠確認下限符號 |
| 相對濕度 | ≤95% | ≤95% | ≤95% | ≤95% |
| 耐燃等級 | V0（UL94） | V0（UL94） | V0（UL94） | V0（UL94） |
| 防護等級 | IP20 | IP20 | IP20 | IP20 |
| 保護模式 | DC+/DC-、DC+/PE、DC-/PE | DC+/DC-、DC+/PE、DC-/PE | DC+/DC-、DC+/PE、DC-/PE | DC+/DC-、DC+/PE、DC-/PE |
| 故障顯示 | 視窗紅色：失效，須更換模塊 | 視窗紅色：失效，須更換模塊 | 視窗紅色：失效，須更換模塊 | 視窗紅色：失效，須更換模塊 |
| 輔助警報接點 | 1c；250Vac/0.1A、125Vdc/0.2A、75Vdc/0.5A | 1c；250Vac/0.1A、125Vdc/0.2A、75Vdc/0.5A | 1c；250Vac/0.1A、125Vdc/0.2A、75Vdc/0.5A | 1c；250Vac/0.1A、125Vdc/0.2A、75Vdc/0.5A |
| 安裝方式 | 35mm DIN 軌 | 35mm DIN 軌 | 35mm DIN 軌 | 35mm DIN 軌 |
| 接線能力／螺絲 | 4～25mm²／M5 | 4～25mm²／M5 | 4～25mm²／M5 | 4～25mm²／M5 |
| 寬×高×深（mm） | 54×103×67 | 54×103×67 | 54×95×86 | 54×95×86 |
| 使用條件：士林 2403.eDM-BHP PV-5 單張資料；工作溫度原文下限沒有負號，未自行補成 -40°C；環境適用範圍須取得原廠確認；PV5／PV6 與 PV7／PV8 為不同外型與原理，不能合併為一張通用圖 | ||||

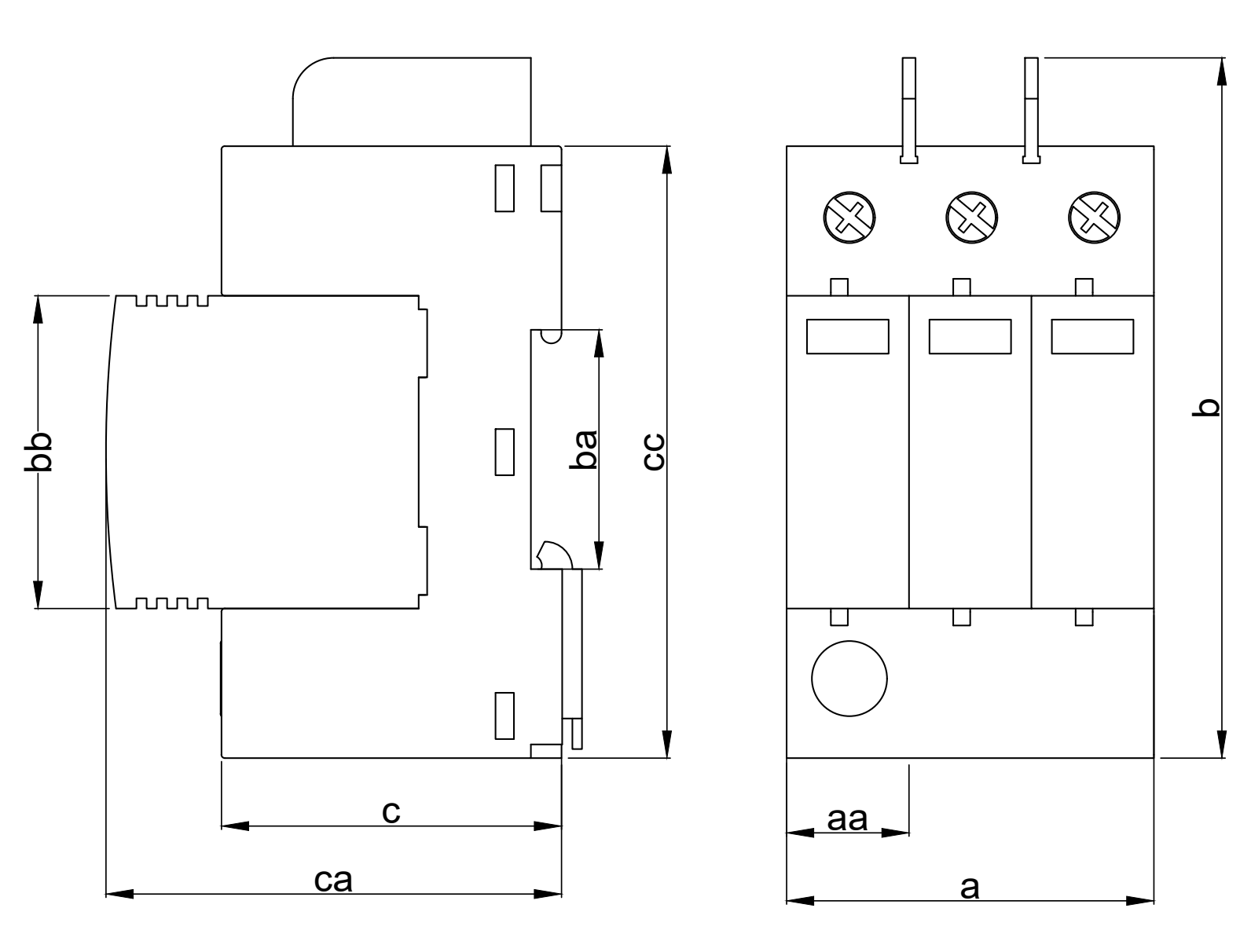

PV5／PV6：a＝54、b＝103、c＝50、ca＝67、aa＝18、bb＝46、cc＝90、ba＝35 mm；符號依原廠圖面，不與 PV7／PV8 共用

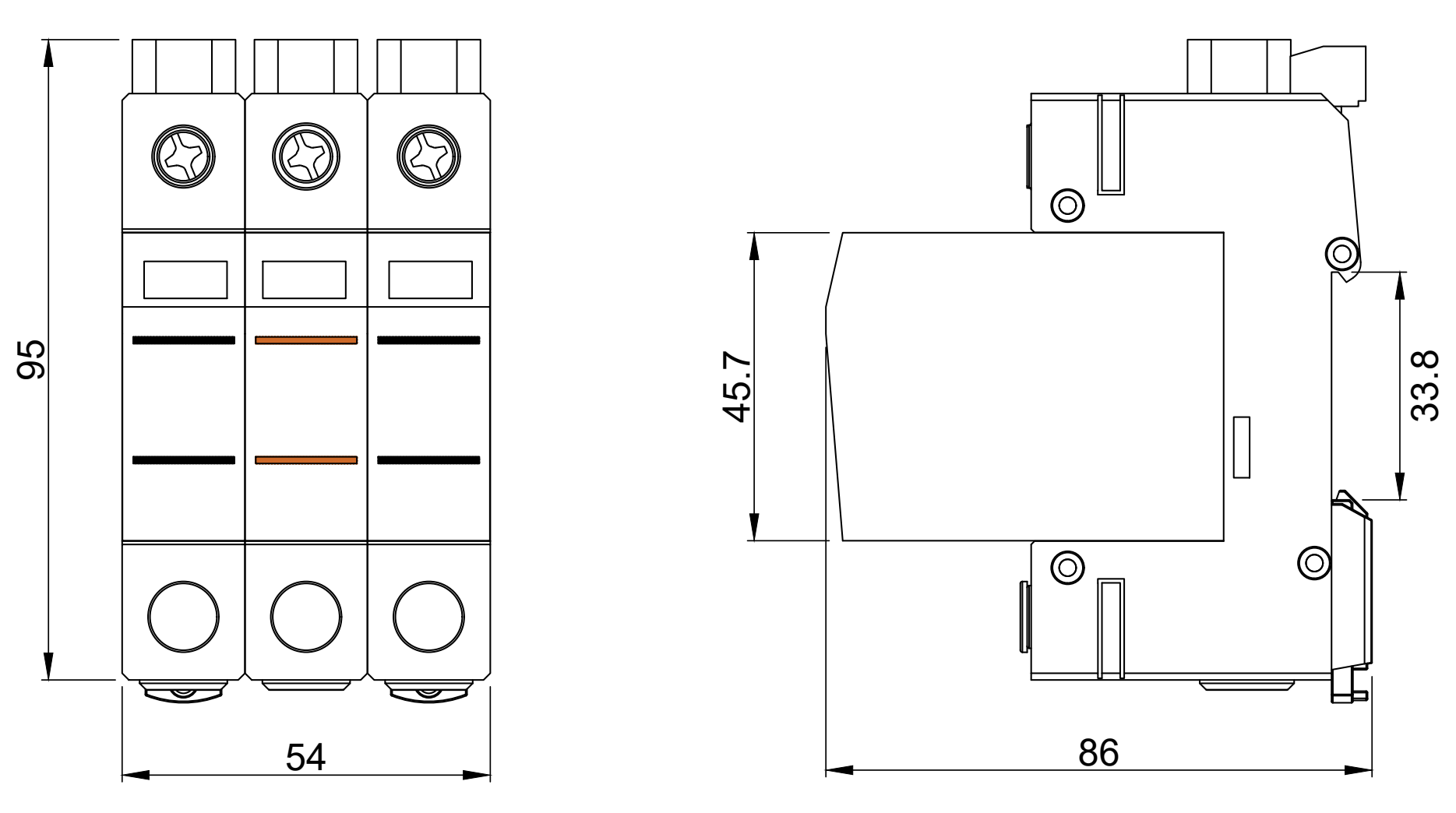

PV7／PV8：寬 54、高 95、深 86 mm；盤面突起高度 45.7 mm，詳細孔位與導軌尺寸依本圖
TECO TDB-250N · SOLAR DC MCCB

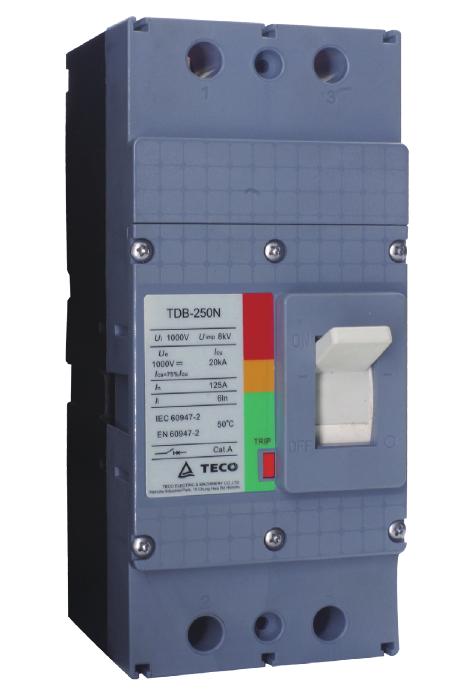

東元 TDB-250N 太陽能直流斷路器
TDB-250N 是 250AF、DC1000V 的太陽能直流斷路器，提供過載與短路保護；產品圖、規格及尺寸均取自同一本東元太陽能直流產品型錄。
| 完整系列 | 框架／極數 | 額定電壓 | 額定電流 | Icu／Ics @ DC1000V | 外型 W×H×D |
|---|---|---|---|---|---|
| TDB-250N | 250AF／2P | Ue DC1000V · Ui DC1000V · Uimp 8kV | 63／80／100／125／140／160／180／200／225／250A | 20／15kA | 90×200×117mm |
| 使用條件：IEC／EN 60947-2、IP20、-40～+70°C；內部附件可選 SHT、AUX、ALT，外部附件可選端子隔柵 TQQ；附件須依完整型號及原廠配線確認 | |||||

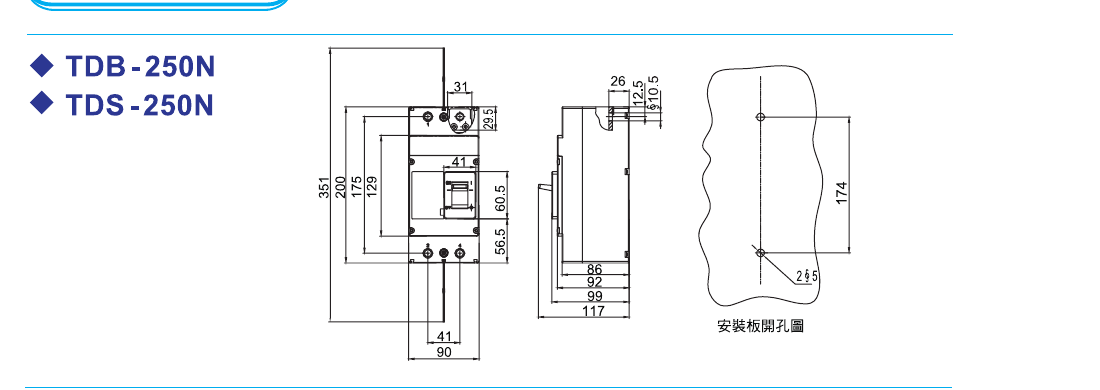

TDB-250N 與同框架 TDS-250N 共用外型尺寸頁；本頁斷路器選型仍只採 TDB-250N 的電氣規格
TECO TFU-32／TFU-B · DC FUSE

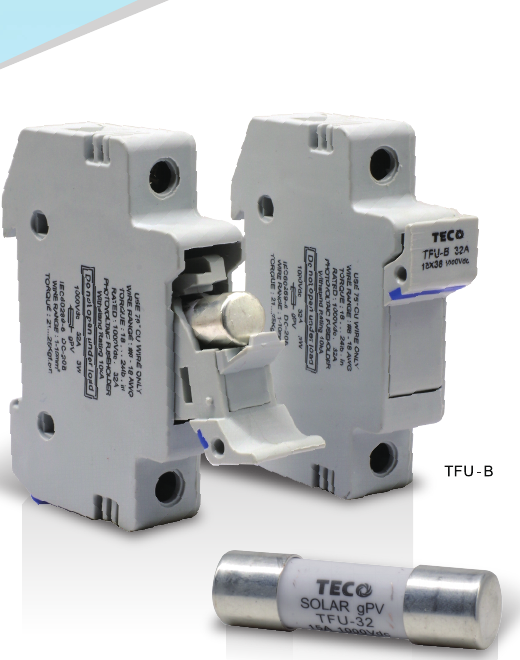

東元 TFU 太陽能直流熔斷器
TFU-32 是 gPV 熔絲本體，TFU-B 是相符底座；型錄把電流代碼與是否附指示的底座尾碼分開，詢價時須提供完整組合。
| 完整型號 | 構成／標準 | 額定工作電壓 | 額定電流 | 啟斷容量 | 安裝／尺寸 |
|---|---|---|---|---|---|
| TFU-32 001～020 D10 | gPV 熔絲 · IEC／EN 60269-6 | DC1000V | 1／2／3／4／5／6／8／10／12／15／16／20A | 10kA | 38mm 長 · Ø10.3mm |
| TFU-B／TFU-BL | 底座 · IEC／EN 60947-1／-3 | DC1000V | 32AF | 配套系統 10kA | 35mm DIN 軌 · 18×82×61.5mm |
| 使用條件：TFU-BL 的 L 代表附指示；熔絲與底座不能拆開以其他廠牌或不同尺寸代用；額定電流、導線與溫升須按實際光電串列條件選擇 | |||||

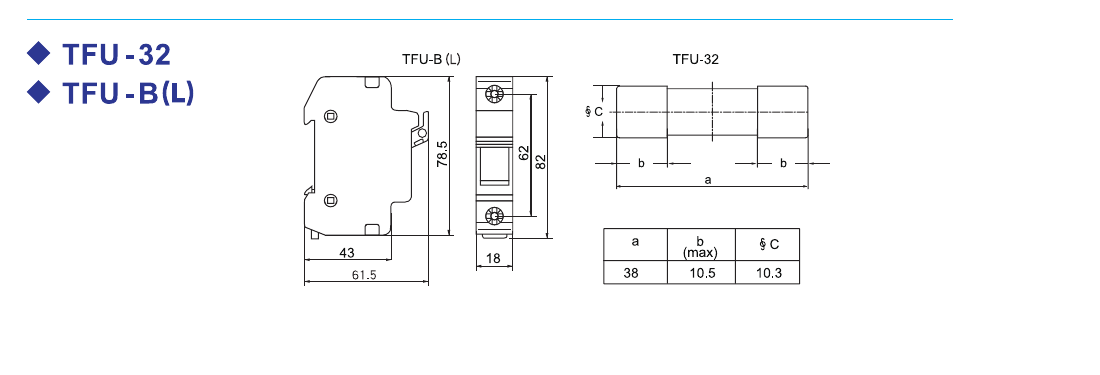

TFU-B 底座寬 18mm、高 82mm、深 61.5mm；TFU-32 熔絲總長 38mm、最大端帽長 10.5mm、直徑 10.3mm
TECO TSP-40／3D12 · DC SPD

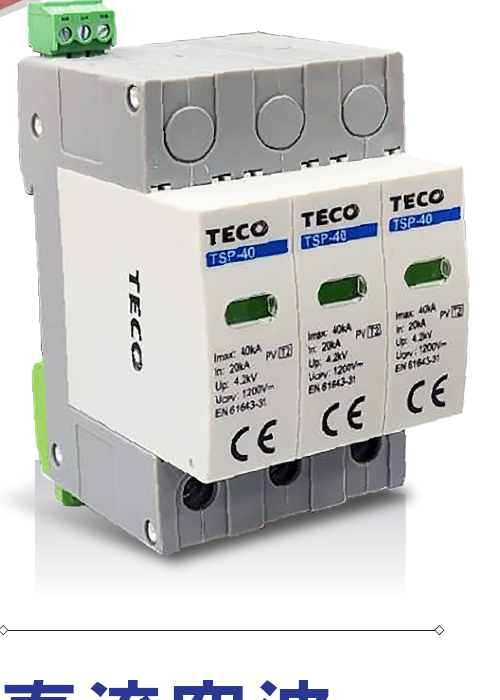

東元 TSP-40 太陽能直流突波保護器
TSP-40 採 3 極可插拔模組，供 DC1200V 太陽能發電系統設備直流側雷擊突波保護；附警報接點型須以完整尾碼 X 指定。
| 完整型號 | 極數 | Ucpv | In／Imax（8/20μs） | Up | 外型 W×H×D |
|---|---|---|---|---|---|
| TSP-40／3D12 | 3P | DC1200V | 20／40kA | 4.2kV | 52.5×89.1×67.5mm |
| TSP-40／3D12X | 3P／附警報接點 | DC1200V | 20／40kA | 4.2kV | 52.5×98.6×67.5mm，依警報端子外廓 |
| 使用條件：EN 61643-31、IP20、-40～+70°C、TH35 DIN 軌安裝；狀態窗綠／紅顯示；X 為附警報接點型，M 為拔插模組代碼，訂購時須完整指定 | |||||

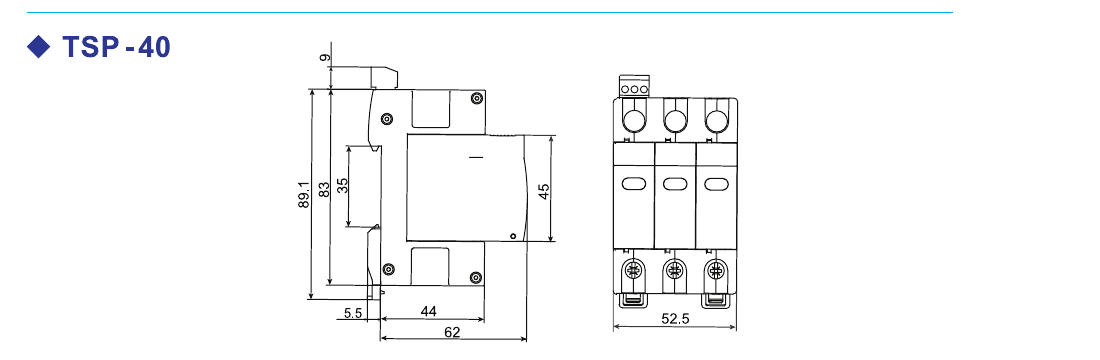

TSP-40 本體寬 52.5mm、高 89.1mm、深 67.5mm；圖面另標示模組、端子及底座尺寸
