霈紳企業PEY SHANG← 回產品中心低壓開關 · PRODUCT GUIDE
BHA 小型斷路器／BHK5 漏電保護附件
先分清楚 BHA 斷路器本體與 BHK5 漏電附件，再依極數、電流、跳脫特性、漏電靈敏度及外型尺寸完成選型。PRODUCT INFORMATION
產品資料
BHA 小型斷路器／BHK5 漏電保護附件
士林 BHA 是提供過載與短路保護的 63AF 小型斷路器；BHK5 則是與 2P／3P／4P BHA 組合的漏電保護附件。兩者組合後才形成兼具短路、過載與漏電保護的 RCBO，不能把 BHK5 當成獨立斷路器。
產品用途
- 機械設備與控制盤的分路過載、短路保護
- 住宅、商用及工業設備的末端迴路保護
- 需由 BHA＋BHK5 同時提供過電流與漏電保護的迴路
- 馬達、高感應性或具較高突入電流的負載分路
常見規格
- BHA：63AF；1P／2P／3P／4P；1／2／3／4／5／6／10／16／20／25／32／40／50／63A
- BHA：Ui AC 690V；50／60Hz；啟斷容量 6kA；Ics＝100% Icu
- 跳脫特性：C 型 5～10In；D 型 10～20In
- BHK5：2P AC 220V、3P／4P AC 380V；組合負載電流 1～63A；30／100／300mA；單張A類與完整型錄AC類資料有差異，須依訂購版次核對
認證與規範
- CNS 14985-1（IEC 60898）及 CNS 14816-2（IEC 60947-2）依型號適用
- BHA 機械壽命 20,000 次以上，使用環境 -40°C～+70°C
- BHK5 的極數、電壓、額定電流與靈敏度須和 BHA 完整型號一併核對
- 漏電保護不能取代正確接地；安裝、測試與維護應由合格電氣人員執行
原廠型號與規格整理
產品圖、型號、容量與說明都依廠牌分開；同系列合併比較，但不跨系列共用數值。
BHA · ELECTRICAL RATINGS
BHA 技術規格與適用標準
BHA 本體提供過載及短路保護；不同標準的 Icn、Icu、Ics 分開標示。
| 規格項目 | CNS14985-1／IEC60898 | CNS14816-2／IEC60947-2 |
|---|---|---|
| 環境溫度 | −40～+70°C | −40～+70°C |
| 極數 | 1／2／3／4P | 1／2／3／4P |
| 跳脫特性 | C／D | C：5～10In；D：10～20In |
| 額定啟斷容量 Icn | 6kA | — |
| 額定終極容量 Icu | — | 6kA |
| 額定運轉容量 Ics | 6kA | 6kA |
| 絕緣電壓 Ui | AC690V | AC690V |
| 額定電流 In（A） | 1／2／3／4／5／6／10／16／20／25／32／40／50／63 | 1／2／3／4／5／6／10／16／20／25／32／40／50／63 |
| 額定電壓 Ue | AC220／380V，依極數與認證 | AC220／380V，依極數與認證 |
| 額定頻率 | 50／60Hz | 50／60Hz |
| 機械壽命 | 20,000次以上 | 20,000次以上 |
| 使用類別 | — | Cat. A |
| 污染等級 | — | 3 |
| 型錄列認證機構 | CNS／標準檢驗局 | TUV |
| 使用條件：國內應用以BSMI認證電壓為準；DC Type 與RoHS特殊要求另依訂貨式生產，不把AC品直接當DC品 | ||
BHA · FRAME & DIMENSIONS
BHA31～34｜63AF 額定值、尺寸與重量
同一外殼平台按極數比較，a為寬、b為高、c及cc是不同深度基準。
| 規格項目 | BHA31 · 1P | BHA32 · 2P | BHA33 · 3P | BHA34 · 4P |
|---|---|---|---|---|
| 框架容量 | 63AF | 63AF | 63AF | 63AF |
| 額定電流（40°C，A） | 1／2／3／4／5／6／10／16／20／25／32／40／50／63 | 1／2／3／4／5／6／10／16／20／25／32／40／50／63 | 1／2／3／4／5／6／10／16／20／25／32／40／50／63 | 1／2／3／4／5／6／10／16／20／25／32／40／50／63 |
| 型錄 Ue（AC V） | 220／380 | 380 | 380 | 380 |
| 型錄啟斷容量 | 220V／6kA | 380V／6kA | 380V／6kA | 380V／6kA |
| 跳脫特性 | C／D | C／D | C／D | C／D |
| 寬 a（mm） | 18 | 36 | 54 | 72 |
| 高 b（mm） | 84.5 | 84.5 | 84.5 | 84.5 |
| 深 c（mm） | 51 | 51 | 51 | 51 |
| 總深 cc（mm） | 74 | 74 | 74 | 74 |
| aa（mm） | 18 | 18 | 18 | 18 |
| bb（mm） | 36 | 36 | 36 | 36 |
| 重量（g） | 117 | 236 | 353 | 472 |
| 使用條件：Ics＝100% Icu；型錄另列訂製DC型：1P DC<60V、2P DC125V；固定瞬時C 10.5In、D 21.15In；這些訂製DC條件不能套到一般AC品；1P的Ue與啟斷欄標示不同，啟斷能力按表中220V條件，不推定380V可用 | ||||

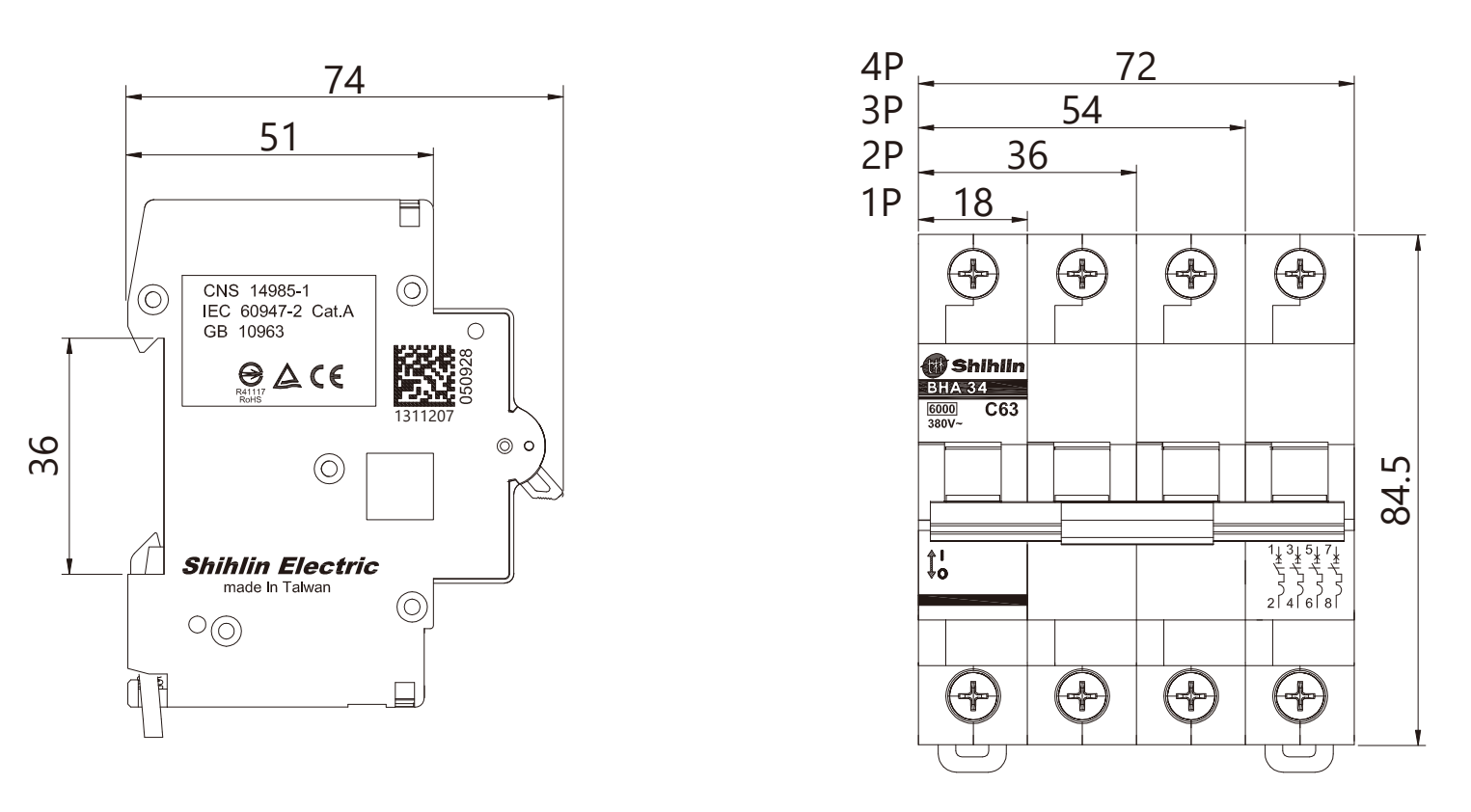

1P／2P／3P／4P 寬度分別18／36／54／72mm；其餘安裝方向及接線見圖
BHA + BHK5 · RCBO
BHK5 漏電保護附件與 BHA 組合
BHA 提供過載及短路保護，搭配 BHK5 可增加漏電保護；2P、3P、4P 組合分開比較。
| 規格項目 | 2P組合 | 3P組合 | 4P組合 |
|---|---|---|---|
| 型名 | BHA＋BHK5 | BHA＋BHK5 | BHA＋BHK5 |
| Ue（AC V） | 220 | 380 | 380 |
| 型錄列負載電流（A） | 1／2／3／4／5／6／10／16／20／25／32／40／50／63 | 1／2／3／4／5／6／10／16／20／25／32／40／50／63 | 1／2／3／4／5／6／10／16／20／25／32／40／50／63 |
| 跳脫特性 | C／D | C／D | C／D |
| 靈敏度 IΔn（mA） | 30／100／300 | 30／100／300 | 30／100／300 |
| 剩餘電流保護類型 | AC 型 | AC 型 | AC 型 |
| 寬 a（mm） | 72 | 117 | 135 |
| 高 b（mm） | 91.5 | 91.5 | 91.5 |
| 深 c（mm，規格表） | 73.5 | 73.5 | 73.5 |
| aa／bb／cc（mm） | 18／36／45.5 | 18／36／45.5 | 18／36／45.5 |
| 使用條件：採 AC 型組合與規格表尺寸；A 型版本不是同一項訂購規格，若需 A 型請指定需求確認 | |||
BHA · MODEL CODE
BHA 完整型號組成
例：BHA31C20，保留極數、跳脫特性與電流，不只列系列名稱。
| 代碼段 | 可選值 | 意義 |
|---|---|---|
| BHA | BHA | 士林小型斷路器 |
| 系列 | 3 | 6kA系列 |
| 極數 | 1／2／3／4 | 1P／2P／3P／4P |
| 跳脫特性 | C／D | C 5～10In；D 10～20In |
| 額定電流 | 1／2／3／4／5／6／10／16／20／25／32／40／50／63A | 依實際負載與保護協調選擇 |
| 使用條件：BHA31C20＝6kA系列、1P、C特性、20A | ||
BHK · ACCESSORY RATINGS
BHA 附屬裝置｜接點、控制電壓與寬度
安裝在BHA左側，型號和控制電壓分列。
| 裝置／型號 | 接點或控制電壓 | 接點容量（AC） | 寬（mm） |
|---|---|---|---|
| AL · BHK11 | AC-12；1NO 93–94／1NC 91–92 | 220V 6A／440V 3A | 9 |
| AX · BHK21／22 | AC-12；1NO 13–14／1NC 21–22 | 220V 6A／440V 3A | 9 |
| SHT · BHK31／32 | AC12V；AC24～48V／DC12～48V；AC230～415V／DC110～130V | 220V 6A／440V 3A | 18 |
| UVT · BHK41／42 | AC220～240V；DC48V | 220V 6A／440V 3A | 18 |
| 使用條件：最多3個附件，AX最多2個；SHT及UVT必須最左側且不能同時安裝；接點容量不是線圈控制電壓 | |||
BHK · ORDERING MATRIX
BHK 附件訂購代碼
BHK＋裝置種類＋安裝區分＋電壓碼；不以代號相似推定通用。
| 裝置種類 | 安裝區分 | 可用電壓代碼 |
|---|---|---|
| 1＝AL | 1＝標準品 | 0＝無電壓 |
| 2＝AX | 1＝標準；2＝特殊 | 0＝無電壓 |
| 3＝SHT | 1＝標準；2＝特殊 | 3＝AC24～48/DC12～48；4＝AC12；5＝AC230～415/DC110～130 |
| 4＝UVT | 1＝標準；2＝特殊 | 1＝AC電壓碼（完整訂購碼由原廠確認）；2＝DC48 |
| 使用條件：標準品接在BHA左側第一極；特殊品接在其他附件左側；例BHK21為標準AX；BHK422為特殊位置UVT、DC48V；UVT 的 AC 使用條件採上方原廠額定表 AC220～240V；碼1的完整訂購型號須由原廠對應，不能視為 AC440V 通用 | ||
BRAND PRODUCT CENTER
各廠牌產品與資料
同一產品，依廠牌分開整理
展開廠牌即可直接線上觀看型錄與技術文件。
士林電機｜BHA 小型斷路器／BHK5 漏電保護附件3 份型錄資料＋
原廠完整型錄士林 BHA（含 BHK5 漏電保護附件）2025 完整型錄
原廠產品資料士林 BHA／BHK5 漏電保護附件 RCBO 產品資料
產品認證書士林 BHA 小型斷路器全系列 BSMI 證書（有效至 2026-11-30）
