產品介紹
- 兩側開關以機械與電氣連鎖避免同時投入，切換前先斷開再投入另一電源
- CB 級機種保留 MCCB 的過載與短路保護，並依框架與啟斷等級選型
- 盤面控制器可提供來電／供電顯示、自我測試、常備用轉換延時及發電機啟停控制
- 高低壓、欠相逆相、PT、監控乾接點、外箱與含鎖操作把手依廠牌型錄選配
霈紳企業PEY SHANG← 回產品中心低壓開關 · PRODUCT GUIDE
自動切換開關 ATS／ATSH
家用 ATSH 與工業型 ATS 分開整理：ATSH 為 2P、20／30A 家用電源切換；工業型 ATS 則以 MCCB 機構分成 125～1600AF。SELECT BY BRAND
選擇廠牌
PRODUCT INFORMATION
產品資料
自動切換開關 ATS／ATSH
ATS 在常用電源異常時切換至備用電源，恢復後再依控制邏輯復歸。本頁把東元家用 ATSH、東元 CB 級工業 ATS 與士林 MCCB 型 ATS 分開，按框架容量由小到大列出額定電流、啟斷容量、控制與外型尺寸。
產品用途
- 台電與發電機、雙饋線或正常／備用電源切換
- 住宅備援電源與家用重要負載
- 消防、醫療、資料中心、公共工程與工業緊急電源
常見規格
- 東元 ATSH：2P、110／220V、5～30A、50／60Hz、IP20
- 東元工業 ATS：125／250／400／800／1000／1200／1600AF，3P／4P 依系列
- 士林 MCCB 型 ATS：100～1600AF，CN／SN／HN／RN／UN／ST／LT／HT 等啟斷系列
- 每一框架均在產品圖下方提供原廠尺寸、盤面開孔及控制附件尺寸
認證與規範
- 斷路器啟斷資料依 CNS 14816-2 與完整型號核對
- ATS 系統、中性線切換、接地、消防與發電機連鎖依工程圖說設計
- 控制電源、PT 容量、延時與監控接點須於訂購及施工前確認
原廠型號與規格整理
產品圖、型號、容量與說明都依廠牌分開；同系列合併比較，但不跨系列共用數值。
TECO ATSH · HOME USE
東元 ATSH 家用電源自動切換開關
家用 ATSH 依 110V／220V 與 20A／30A 分成四個完整型號；規格以網頁表格比較，外型及安裝圖獨立列在下方。
| 完整型號 | 額定電壓 | 極數 | 額定電流（AT） | 共通規格 |
|---|---|---|---|---|
| ATSH-2020M-1 | AC 110V | 2P | 5／10／15／20A | 50／60Hz · IP20 · 壓著端子 |
| ATSH-2020M-2 | AC 220V | 2P | 5／10／15／20A | 50／60Hz · IP20 · 壓著端子 |
| ATSH-2030M-1 | AC 110V | 2P | 30A | 50／60Hz · IP20 · 壓著端子 |
| ATSH-2030M-2 | AC 220V | 2P | 30A | 50／60Hz · IP20 · 壓著端子 |
| 使用條件：概略重量 0.58kg；自動邏輯：正常電源消失時切至備用；正常電源恢復後自動復歸，兩側同時有電時以正常電源優先；20A 型適用 20A 以下負載；正常端子 AL／AN、負載端子 L／N、備用端子 BL／BN；綠色視窗為正常電源、紅色為備用電源 | ||||

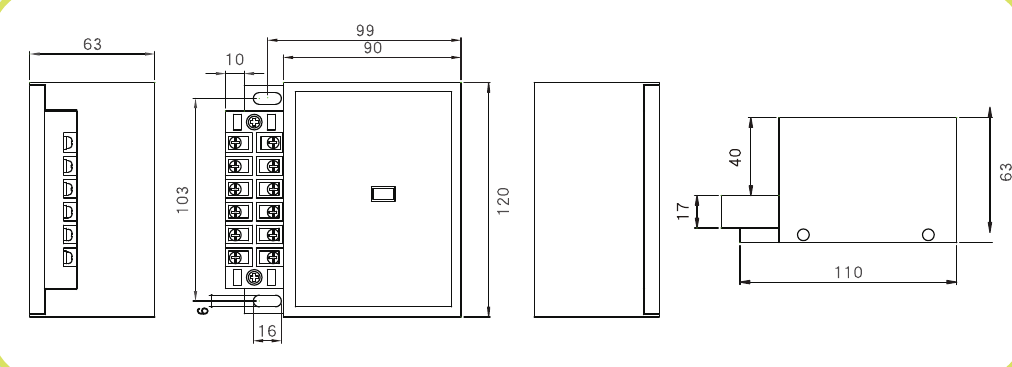

主要外廓標註為 110、120、63mm；安裝與端子突出部另見圖面

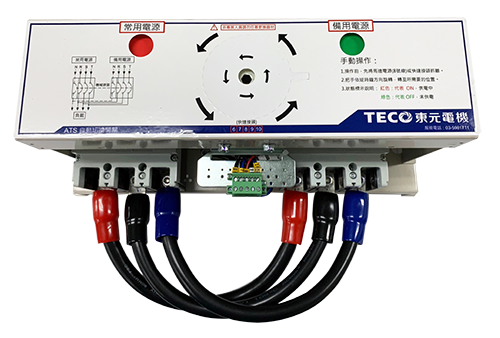

TECO ATS · 125AF CB CLASS
東元 ATS-125L5／S1／H1／H2
125AF 同一切換機構集中比較四種啟斷等級；3P／4P 共用相應外型框架，額定電流不同不再重複尺寸圖。
| 完整系列 | 極數／額定電流 | Ui／Uimp | Icu／Ics AC440V | Icu／Ics AC380V | Icu／Ics AC220V |
|---|---|---|---|---|---|
| ATS-125L5 | 3P／4P · 15～125A | 690VAC／8kV | 15／7.5kA | 22／11kA | 30／15kA |
| ATS-125S1 | 3P／4P · 15～125A | 690VAC／8kV | 25／13kA | 30／15kA | 50／25kA |
| ATS-125H1 | 3P／4P · 15～125A | 690VAC／8kV | 42／21kA | 50／25kA | 85／43kA |
| ATS-125H2 | 3P／4P · 15～125A | 690VAC／8kV | 50／25kA | 65／33kA | 100／50kA |
| 使用條件：CB 級 ATS 以兩台 MCCB、背部機械連鎖與齒輪機構切換；標準含端子隔離板、操作把手與 AC220V 盤面控制器；高低壓、欠相逆相、PT、箱體及含鎖把手依訂購選配 | |||||

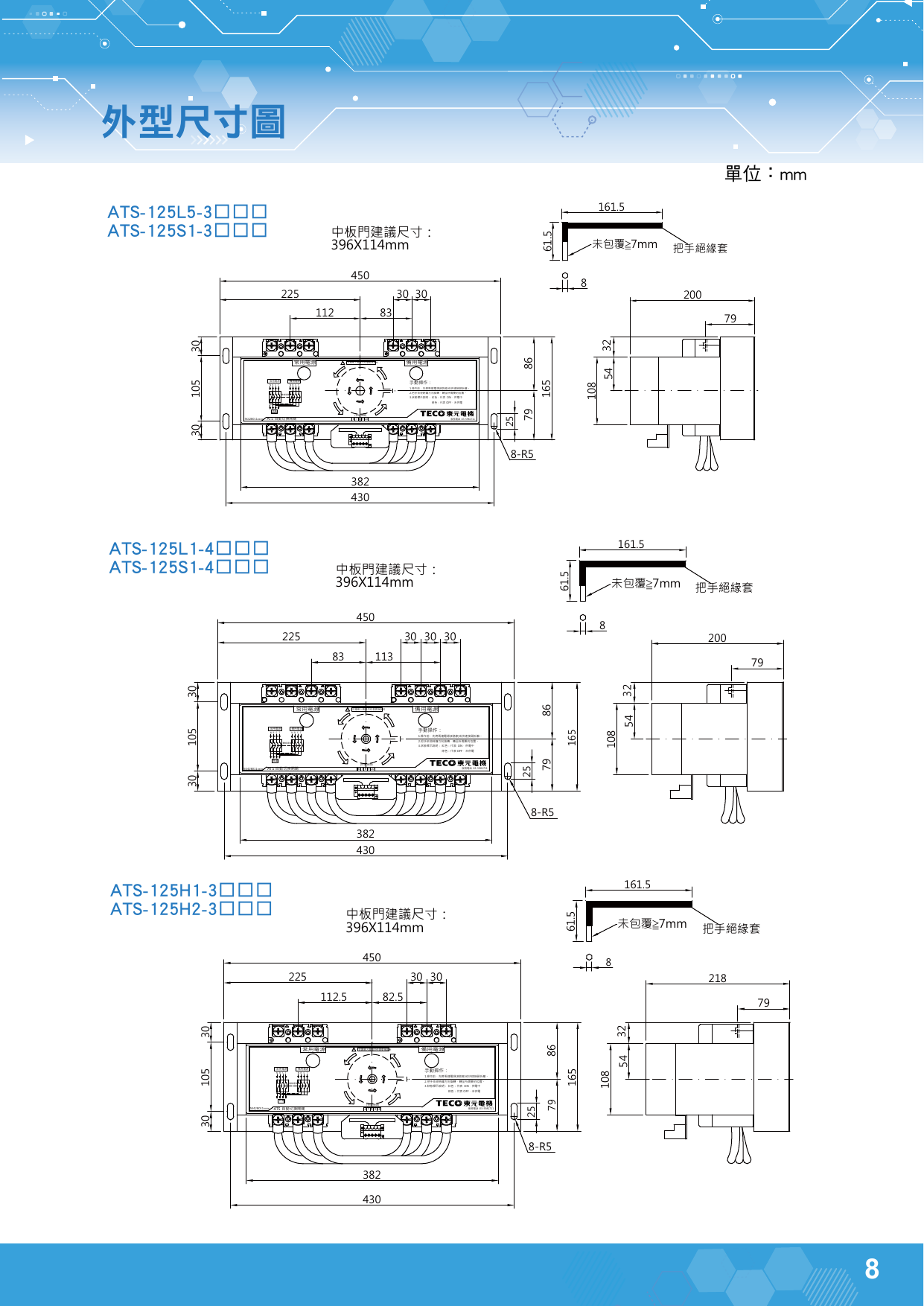

東元 ATS 125AF 3P 與 4P 原廠外型尺寸圖
125L5／125S1／125H1／125H2 的 3P／4P 外型、盤面開孔與把手絕緣套尺寸
TECO ATS · 250／400AF CB CLASS
東元 ATS-250／400AF 工業型自動切換開關
250AF 與 400AF 依相近安裝尺寸分組，型號仍逐列保留 L5、S1、HB、S3、H1、H2、H4 的啟斷差異。
| 完整系列 | 極數／額定電流 | Ui／Uimp | Icu／Ics AC440V | AC380V | AC220V |
|---|---|---|---|---|---|
| ATS-250L5 | 3P／4P · 125～250A | 690VAC／8kV | 15／7.5kA | 22／11kA | 30／15kA |
| ATS-250S1 | 3P／4P · 125～250A | 690VAC／8kV | 25／13kA | 30／15kA | 50／25kA |
| ATS-250HB | 3P／4P · 125～250A | 690VAC／— | 50／25kA | 65／33kA | 100／50kA |
| ATS-400S1／S3 | 3P／4P · 250～400A | 690VAC／8kV | 25／13～30／15kA | 30／15～42／21kA | 40／20～65／33kA |
| ATS-400H1／H2／H4 | 3P／4P · 250～400A | 690VAC／8kV | 42／21～50／25kA；H4依表 | 50／25～90／45kA | 85／43～125／63kA |
| 使用條件：盤面控制器內建發電機啟動固定延時 4 秒；選配延時啟動與含鎖絕緣把手屬訂製品，須在下訂時指定 | |||||

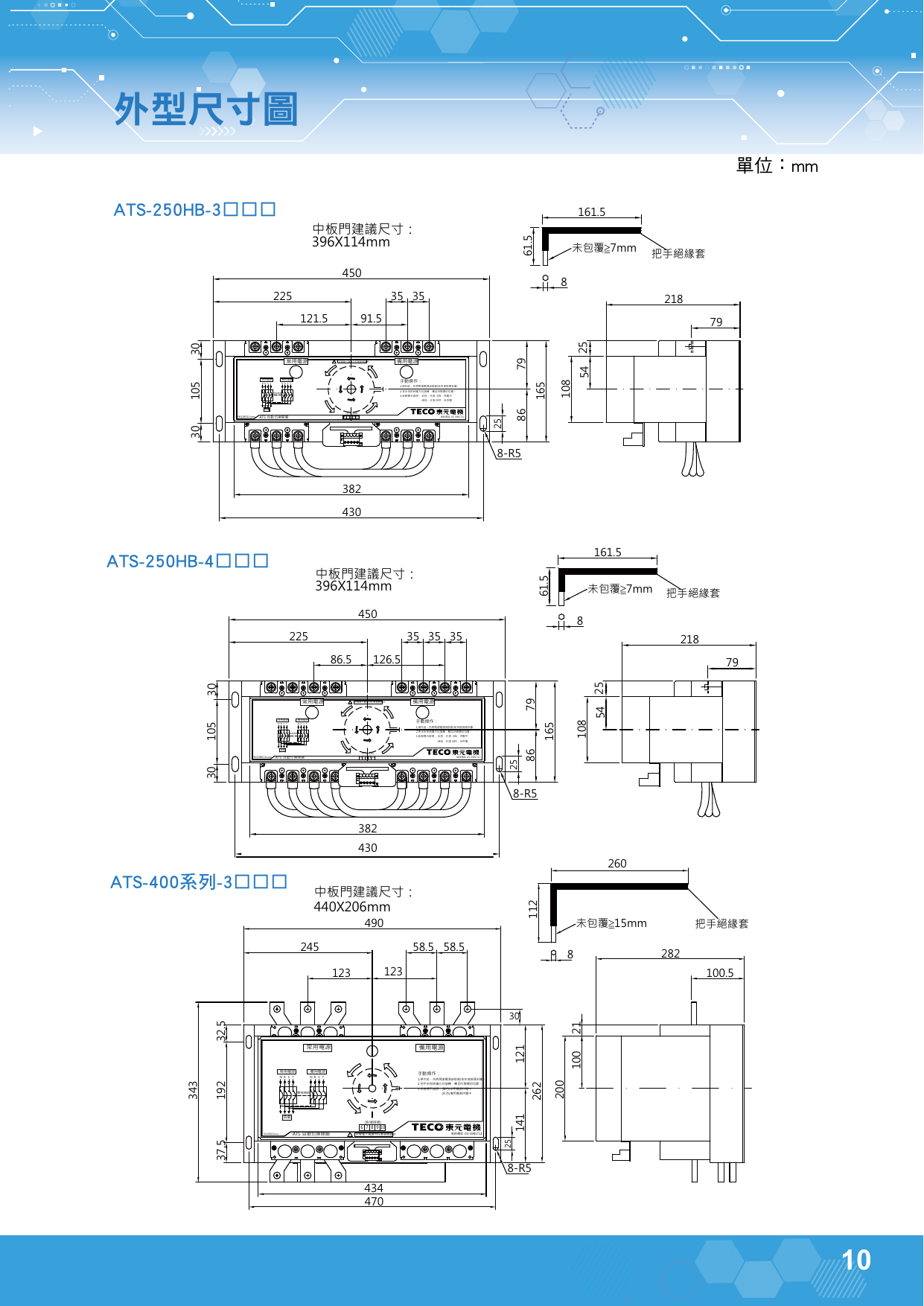

東元 ATS 250HB 與 400AF 原廠外型尺寸圖
上段為 ATS-250HB 3P／4P，下段為 400AF 3P；同頁標出盤面開孔與深度
TECO ATS · 800～1600AF CB CLASS
東元 ATS-800／1000E／1200E／1600E
大容量 ATS 由 800AF 排到 1600AF；800AF 提供 3P／4P，1000E 以上為 3P，尺寸依機框分頁。
| 完整系列 | 極數／額定電流 | Ui | Icu／Ics AC440V | AC380V | AC220V |
|---|---|---|---|---|---|
| ATS-800S1 | 3P／4P · 500～800A | 690VAC | 25／13kA | 30／15kA | 50／25kA |
| ATS-800H1／H2／H4 | 3P／4P · 500～800A | 690VAC | 42／21～50／25kA；H4依表 | 50／25～90／45kA | 85／43～125／63kA |
| ATS-1000E | 3P · 500～1000A 可調 | 600VAC | 65／33kA | 85／43kA | 100／50kA |
| ATS-1200E | 3P · 600～1200A 可調 | 600VAC | 65／33kA | 85／43kA | 100／50kA |
| ATS-1600E | 3P · 800～1600A 可調 | 600VAC | 85／43kA | 100／50kA | 130／65kA |
| 使用條件：400AF 以上採絕緣披覆負載匯流排；800AF 銅排厚度依 500～630A 為 8mm、700～800A 為 10mm；盤體、母排與散熱仍依完整型號及工程圖核對 | |||||

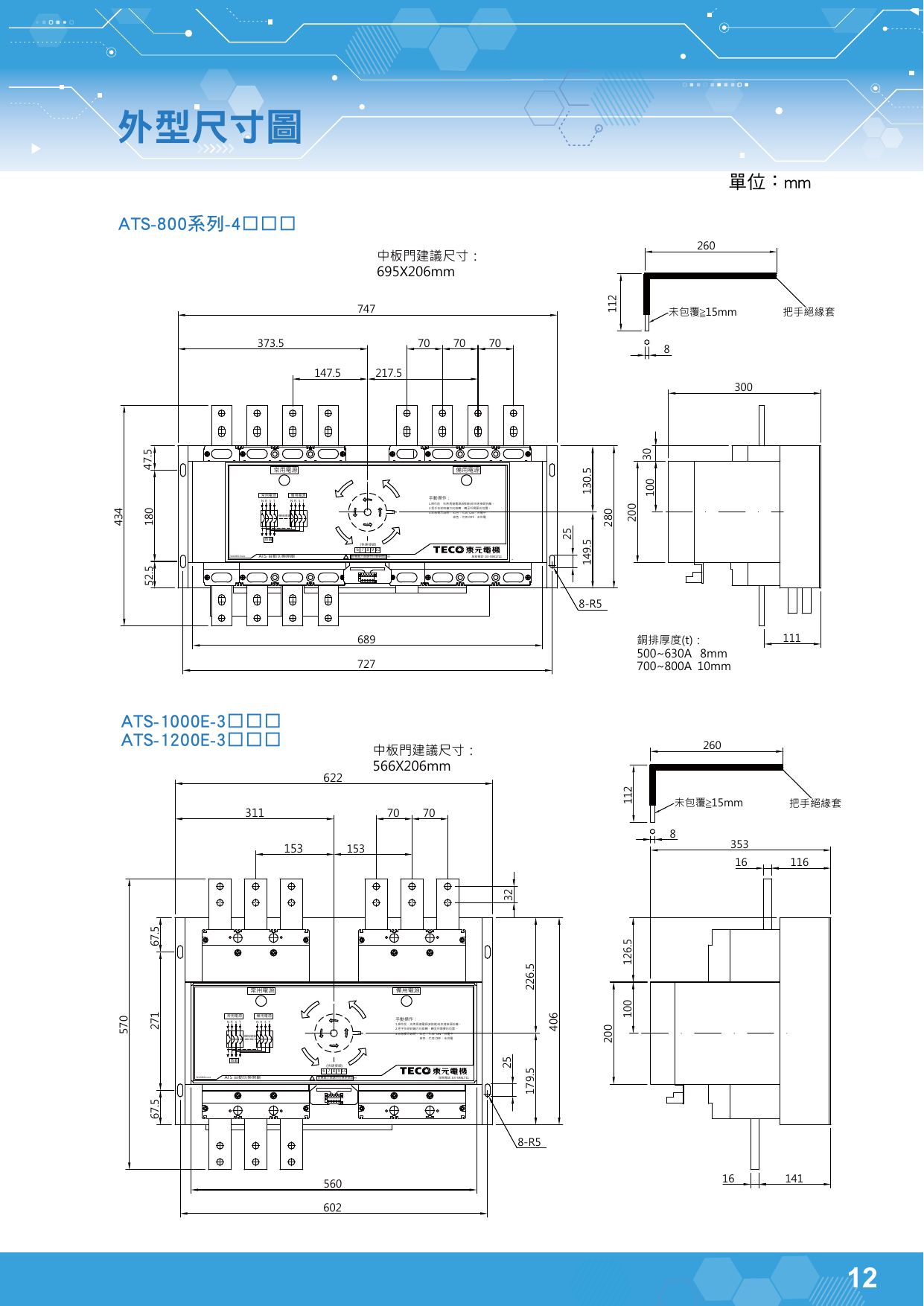

東元 ATS 800AF、1000E 與 1200E 原廠外型尺寸圖
上段為 800AF 4P，下段為 1000E／1200E 3P；1600E 使用下方表列的獨立尺寸頁
TECO ATS-1600E · DIMENSIONS
東元 ATS-1600E 專用尺寸
1600AF 機框不與 800／1000／1200AF 共用尺寸，另外保留一張原廠尺寸頁。
| 型式 | 極數 | 額定電流 | 本體寬×高×深 | 中板門建議 | 啟斷容量 |
|---|---|---|---|---|---|
| ATS-1600E | 3P | 800～1600A 可調 | 依本頁原廠標註 760×570×353mm 主要外廓 | 695×206mm | AC380V Icu／Ics 100／50kA |
| 使用條件：實際母排突出、端子孔位、把手絕緣套與維修空間以原廠尺寸圖及最終訂購圖為準 | |||||

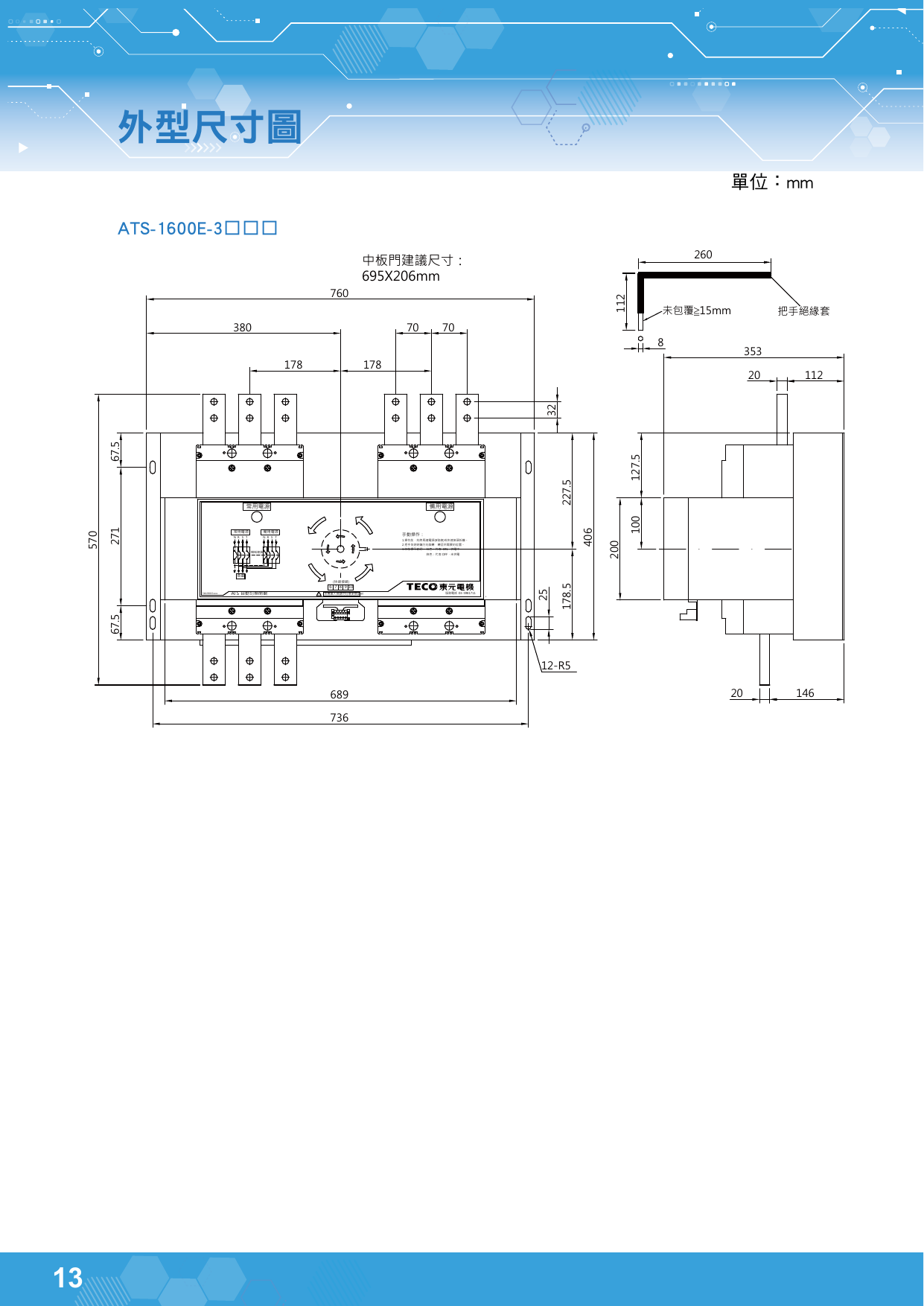

東元 ATS-1600E 3P 原廠外型尺寸圖
ATS-1600E 3P：原廠完整外型、端子、盤面開孔與中板門建議尺寸
SHIHLIN ATS · MCCB TYPE
士林 ATS100～ATS250 MCCB 型 ATS
士林 100／125／250AF 依 CN、SN、HN、HT 啟斷等級逐列，3P／4P 共用對應框架尺寸。
| 完整系列 | 極數／額定電流 | Icu／Ics AC220V | Icu／Ics AC380V | 同框架尺寸 |
|---|---|---|---|---|
| ATS100CN／SN／HN | 3P／4P · 10～100A，依系列 | 10／5～50／25kA | 7.5／3.8～30／15kA | 100AF |
| ATS125SN／HN／HT | 3P／4P · 10～125A，依系列 | 30／15～100／50kA | 22／11～65／33kA | 125AF |
| ATS250CN／SN／HT | 3P／4P · 125～250A，依系列 | 30／15～100／50kA | 22／11～65／33kA | 250AF |
| 使用條件：基本配備含兩台 MCCB、電氣／機械連鎖、操作把手、盤面控制器與斷電模擬測試；型號、額定電流、極數、系統電壓、啟斷等級及選配須完整提供 | ||||

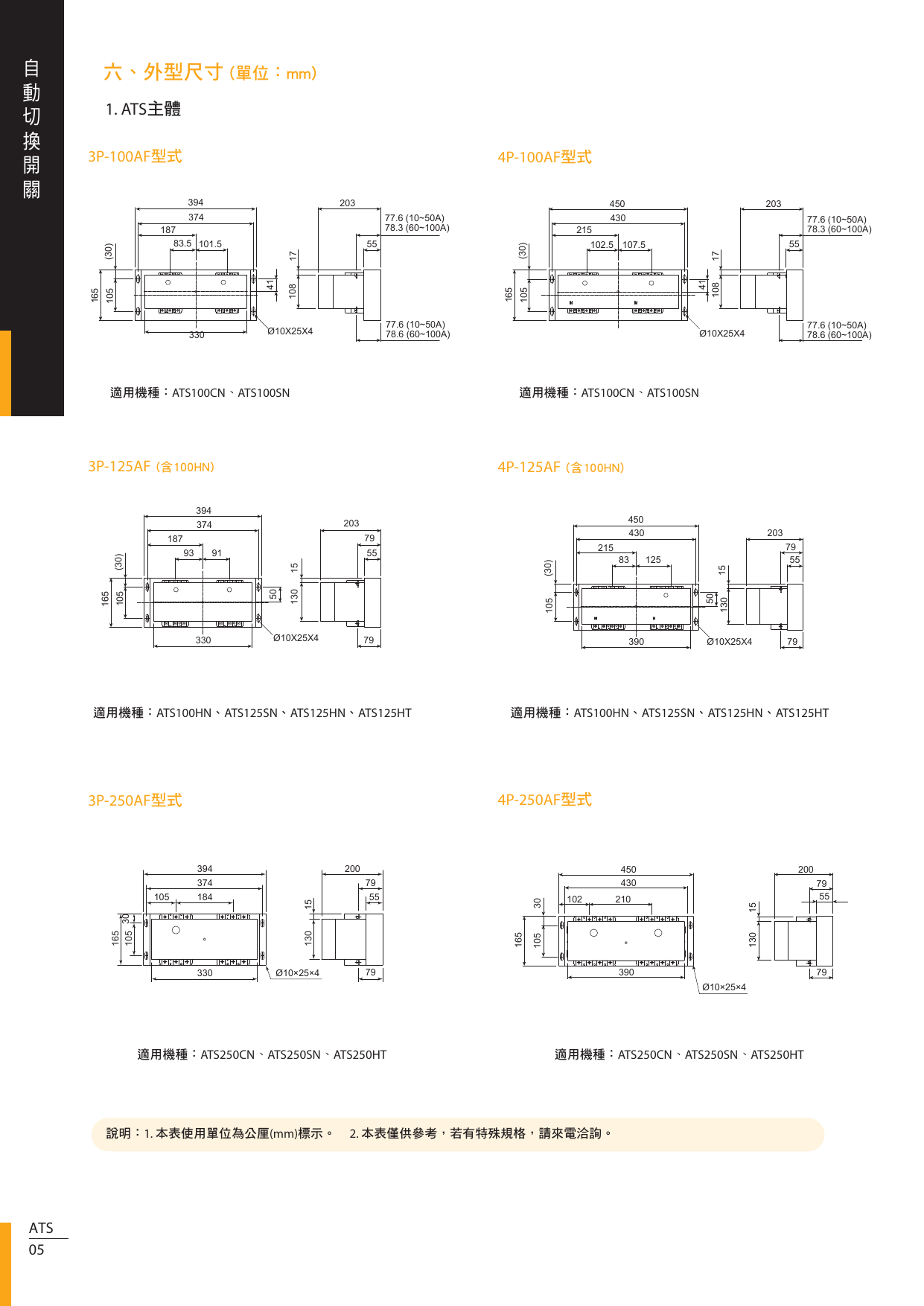

士林 ATS 100AF、125AF、250AF 3P 與 4P 原廠尺寸圖
士林原廠 100／125／250AF 尺寸頁，3P／4P 與適用型號清楚分列
SHIHLIN ATS · 400～1600AF
士林 ATS400～ATS1600 大容量 ATS
由 400AF、630AF、800AF 排到 1000／1200／1600AF，先按框架分組，再選 CN、SN、HN、RN、UN、ST、LT、HT 的啟斷等級。
| 完整系列 | 極數／額定電流 | Icu／Ics AC220V | Icu／Ics AC380V | 框架 |
|---|---|---|---|---|
| ATS400CN／SN／HN／RN／UN | 3P／4P · 250～400A | 35／18～125／63kA | 25／13～85／43kA | 400AF |
| ATS630ST／LT／HT | 3P／4P · 500／600／630A | 36／18～85／43kA | 25／13～50／25kA | 630AF |
| ATS800CN／SN／HN／RN | 3P／4P · 500～800A | 50／25～125／63kA | 35／18～85／43kA | 800AF |
| ATS1000HS／1200HS／1600HS | 3P · 1000／1200／1400～1600A | 130／65kA | 100／50kA | 1000～1600AF |
| 使用條件：400A 以上負載側匯流排採紅銅鍛造並披覆絕緣樹脂；3P／4P 外箱 W×H×D 尺寸亦依 250AF 以下、400／630、800、1000AF 以上分級 | ||||

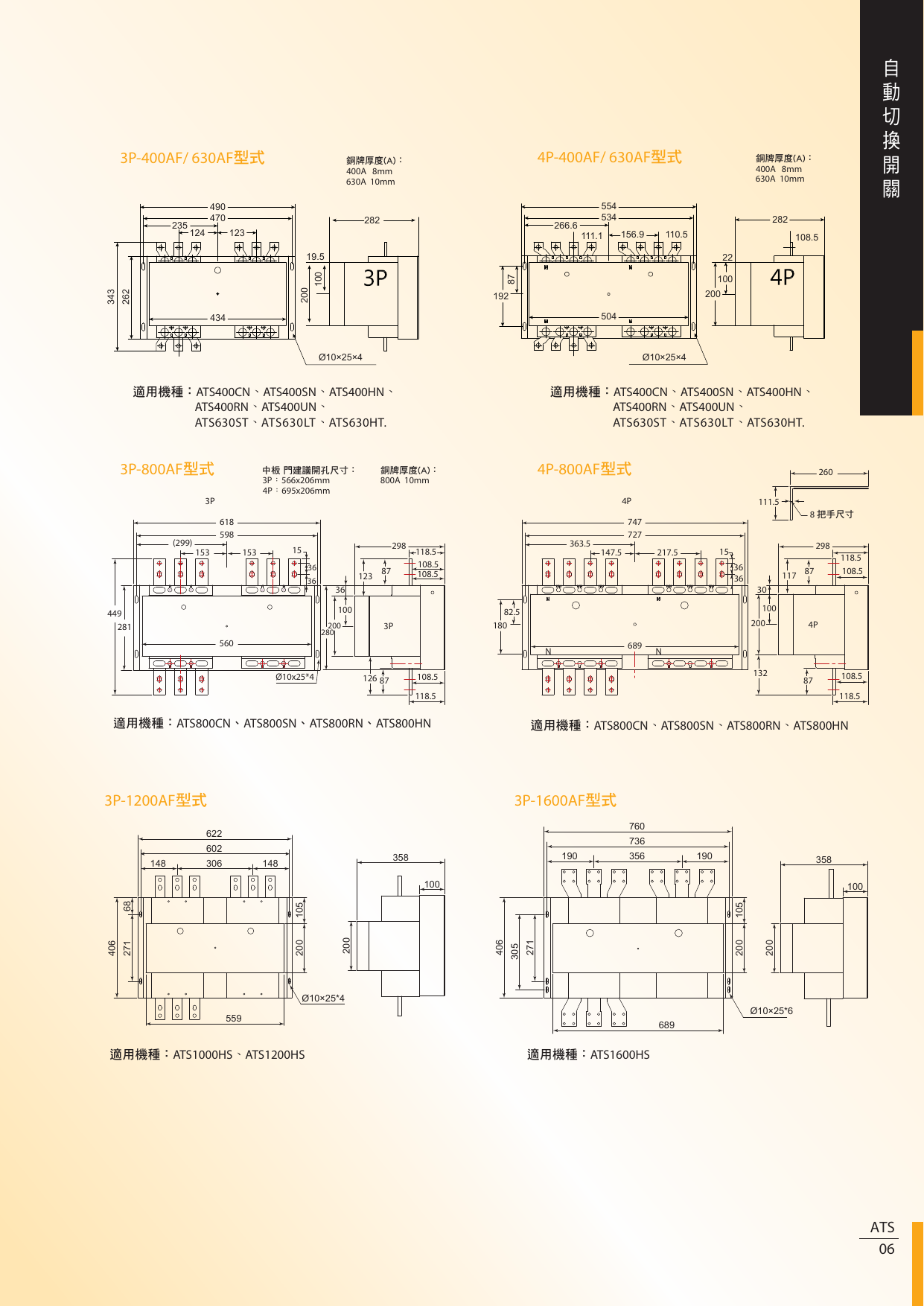

士林 ATS 400AF、630AF、800AF、1200AF、1600AF 原廠尺寸圖
同一原廠頁依 3P／4P 及框架容量分出 400／630、800、1200、1600AF 尺寸
SHIHLIN ATS · CONTROL & OPTIONS
士林 ATS 盤面控制器與選用配備
控制器、保護器、PT 與外箱都有自己的外型尺寸；這些不是一句『可選配』帶過，而是按原廠圖面列出。
| 裝置 | 功能／規格 | 主要尺寸／條件 | 訂購注意 |
|---|---|---|---|
| 盤面控制器 | 來電／供電顯示、自我測試、TDEN／TDNE 0～30s、TDES 固定 4s、TDEC 0～180s | 本體 203×173×50mm；開孔 194.5×164mm | 控制電源 AC220V |
| 高低壓保護器 | 監視常用／備用電源電壓 | 118×120×126mm | 依系統電壓選定 |
| 欠相／逆相保護器 | 偵測輸入欠相或逆相後進行切換保護 | 109×122×63mm | 訂購時指定 |
| 盤面控制用 PT | 無 220V 控制電源時降壓使用 | 200×316×88mm；225AT以下 100VA、400AT 150VA、600AT以上 300VA | 不可省略容量核對 |
| 外箱 | 3P／4P 依框架容量分級 | 尺寸表見原廠圖 | 箱體為選配 |
| 使用條件：監控乾接點、含鎖絕緣把手、欠相逆相、PT 與外箱均依需求選配；3P／4P 接線、中性線與發電機遙控端子須依原廠接線圖施工 | |||

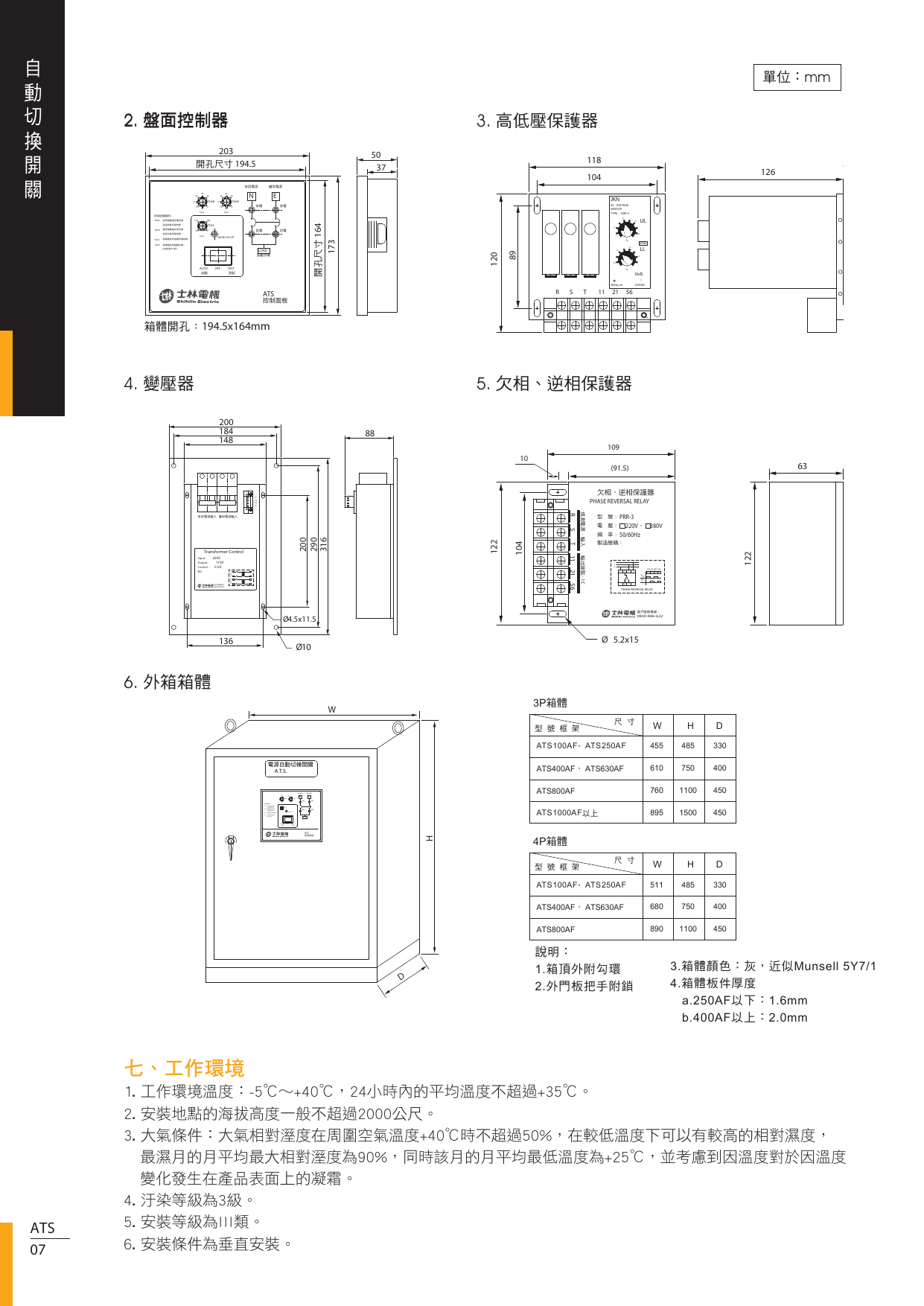

士林 ATS 盤面控制器、高低壓保護器、變壓器、欠相逆相保護器與外箱尺寸圖
原廠選配尺寸頁：盤面控制器、高低壓、欠相逆相、PT 與 3P／4P 外箱規格均可直接核對
ATS 外箱尺寸
| 框架 | 極數 | 寬 W（mm） | 高 H（mm） | 深 D（mm） |
|---|---|---|---|---|
| 100／250AF | 3P | 455 | 485 | 330 |
| 400／630AF | 3P | 610 | 750 | 400 |
| 800AF | 3P | 760 | 1100 | 450 |
| 1000AF 以上 | 3P | 895 | 1500 | 450 |
| 100／250AF | 4P | 511 | 485 | 330 |
| 400／630AF | 4P | 680 | 750 | 400 |
| 800AF | 4P | 890 | 1100 | 450 |
| 使用條件：箱頂附吊環、外門板把手附鎖；灰色近似 Munsell 5Y7/1；250AF 以下板厚 1.6mm，400AF 以上 2.0mm | ||||
工作與安裝環境
| 項目 | 條件 |
|---|---|
| 環境溫度 | −5～+40°C；24 小時平均不超過 +35°C |
| 海拔 | 一般不超過 2000m |
| 相對濕度 | +40°C 時不超過 50%；較低溫可較高，最濕月平均最大 90%，同月平均最低溫 +25°C；須考慮溫度變化凝露 |
| 污染等級 | 3 級 |
| 安裝類別 | III 類 |
| 安裝方向 | 垂直安裝 |
