THERMAL OVERLOAD RELAYS

積熱電驛／熱動過載電驛

配合接觸器提供過載保護；欠相保護依型式選擇。以下保留各電流檔位與原廠指定的配對，不以最大電流概括整個系列。

士林 TH-P 積熱電驛

TH-P20(S) 原廠產品圖；其他型式依完整訂購碼選擇。

適用接觸器	二素子電驛	三素子電驛	欠相保護型	可選加熱子額定電流（A）／動作級別	資料頁次
S-P06S	—	—	TH-P09PPS	0.13A 1.3A 0.2A 2A 0.32A 3.2A 0.5A 5A 0.8A 7.5A	PDF 第 2 頁
S-P09S	—	—	TH-P09PPS	0.13A 1.3A 0.2A 2A 0.32A 3.2A 0.5A 5A 0.8A 7.5A	PDF 第 2 頁
S-P11(S)	TH-P12(S)	TH-P12E(S)	TH-P12PP(S)	0.13A 2.1A 0.25A 3.3A 0.4A 4.4A 0.6A 6.5A 0.9A 9A 1.2A 11A 1.7A 15A # Class10：0.13~15A # Class20：3.3~15A(無欠相(PP)型)	PDF 第 2 頁
S-P12(S)	TH-P12(S)	TH-P12E(S)	TH-P12PP(S)	0.13A 2.1A 0.25A 3.3A 0.4A 4.4A 0.6A 6.5A 0.9A 9A 1.2A 11A 1.7A 15A # Class10：0.13~15A # Class20：3.3~15A(無欠相(PP)型)	PDF 第 2 頁
S-P15(S)	TH-P12(S)	TH-P12E(S)	TH-P12PP(S)	0.13A 2.1A 0.25A 3.3A 0.4A 4.4A 0.6A 6.5A 0.9A 9A 1.2A 11A 1.7A 15A # Class10：0.13~15A # Class20：3.3~15A(無欠相(PP)型)	PDF 第 2 頁
S-P16(S)	TH-P20(S)	TH-P20E(S)	TH-P20PP(S)	0.25A 3.3A 0.4A 4.4A 0.6A 6.5A 0.9A 9A 1.2A 11A 1.7A 15A 2.1A 21A # Class10：0.25~21A # Class20：3.3~21A(無欠相(PP)型)	PDF 第 3 頁
S-P21(S)	TH-P20(S)	TH-P20E(S)	TH-P20PP(S)	0.25A 3.3A 0.4A 4.4A 0.6A 6.5A 0.9A 9A 1.2A 11A 1.7A 15A 2.1A 21A # Class10：0.25~21A # Class20：3.3~21A(無欠相(PP)型)	PDF 第 3 頁
S-P21A(S)	TH-P20(S)	TH-P20E(S)	TH-P20PP(S)	0.25A 3.3A 0.4A 4.4A 0.6A 6.5A 0.9A 9A 1.2A 11A 1.7A 15A 2.1A 21A # Class10：0.25~21A # Class20：3.3~21A(無欠相(PP)型)	PDF 第 3 頁
S-P25(S)	TH-P20(S)	TH-P20E(S)	TH-P20PP(S)	0.25A 3.3A 0.4A 4.4A 0.6A 6.5A 0.9A 9A 1.2A 11A 1.7A 15A 2.1A 21A # Class10：0.25~21A # Class20：3.3~21A(無欠相(PP)型)	PDF 第 3 頁
S-P30T(S)	TH-P20(TA)(S)	TH-P20E(TA)(S)	TH-P20(TA)PP(S)	28A 33A 40A	PDF 第 3 頁
S-P35T(S)	TH-P20(TA)(S)	TH-P20E(TA)(S)	TH-P20(TA)PP(S)	28A 33A 40A	PDF 第 3 頁
S-P40T(S)	TH-P20(TA)(S)	TH-P20E(TA)(S)	TH-P20(TA)PP(S)	28A 33A 40A	PDF 第 3 頁
S-P50T(S)	TH-P60(S)	TH-P60E(S)	TH-P60PP(S)	11／15／21／28／33／40／54A	PDF 第 4 頁
S-P60T(S)	TH-P60(S)	TH-P60E(S)	TH-P60PP(S)	11／15／21／28／33／40／54A	PDF 第 4 頁
S-P80T(S)	TH-P60(TA)(S)	TH-P60E(TA)(S)	TH-P60(TA)PP(S)	11／15／21／28／33／40／54／67／80A	PDF 第 4 頁
S-P100T(S)	TH-P120(TA)(S)	TH-P120E(TA)(S)	TH-P120(TA)PP(S)	40／54／67／80／105／130／160A	PDF 第 4 頁
S-P125T(S)	TH-P120(TA)(S)	TH-P120E(TA)(S)	TH-P120(TA)PP(S)	40／54／67／80／105／130／160A	PDF 第 4 頁
S-P150T(S)	TH-P120(TA)(S)	TH-P120E(TA)(S)	TH-P120(TA)PP(S)	40／54／67／80／105／130／160A（TH-P120TA，見同型錄第 4 頁）	PDF 第 5 頁
S-P200T(S)	TH-P220T(S)	TH-P220TE(S)	TH-P220TPP(S)	80／105／130／160／200A	PDF 第 5 頁
S-P220T(S)	TH-P220T(S)	TH-P220TE(S)	TH-P220TPP(S)	80／105／130／160／200A	PDF 第 5 頁
S-P300(S)	TH-P400T(S)	TH-P400TE(S)	TH-P400TPP(S)	105／130／160／200／260／350A	PDF 第 5 頁
S-P400(S)	TH-P400T(S)	TH-P400TE(S)	TH-P400TPP(S)	105／130／160／200／260／350A	PDF 第 5 頁
S-C600	TH-P600CT(S)	TH-P600ECT(S)	TH-P600CTPP(S)	260／350／500A	PDF 第 5 頁
使用條件：加熱子額定值不是同一只電驛的連續整定範圍；訂購時須指定完整電流規格；二素子、三素子及欠相型分列，『—／─』表示該欄未提供此型式；S 後綴為附保護蓋；P200T／P220T 與 P300／P400 須連同原廠 CT 組合核對；接觸器的外型尺寸不等於加裝電驛後的組合尺寸

查看原廠文件 ↗

TH-P20（TA）／P60（TA）／P120（TA）外型與安裝

圖面型式	寬（mm）	本體高／含端子高（mm）	最大深度（mm）	固定孔距／螺絲
TH-P20（TA）	64.5	46.1／56.2	83.2	36.5×27.5mm／M4
TH-P60（TA）	98	50.5／65.5	78	86×33.2mm／M5
TH-P120（TA）	133	54／85.5	105	119×35mm／M5
使用條件：此圖限標題三種電驛型式，不代替 TH-P12、TH-P220T、TH-P400T 或加裝保護蓋後尺寸；接點 97–98 為 NO、95–96 為 NC；二素子與三素子／PP 接線分開

士林 TH-P20 TA P60 TA P120 TA 原廠安裝尺寸與二三素子接線圖 — 士林原廠尺寸 PDF ↗

東元 RHU／RHN 熱動電驛

RHN-180 原廠產品圖；RHU 系列與獨立安裝 P 型不共用此圖。

積熱電驛型號	各可選整定範圍（A）	原廠配對接觸器	相對額定標示值之調整範圍	電源側／負載側端子	另購轉接座
RHU-5／□	0.1～0.16；0.16～0.25；0.25～0.4；0.35～0.5；0.45～0.63；0.55～0.8；0.75～1；0.9～1.3；1.1～1.6；1.4～2；1.8～2.5；2.3～3.2；2.9～4；3.5～4.8；4.5～6.3；5.5～7.5	CN-5(K)／6(K)	62.5～100%	梢式／螺絲式	—
RHU-5／□	7.2～10；9～12.5	CN-6(K)	62.5～100%	梢式／螺絲式	—
RHU-10／□1	0.1～0.16；0.16～0.25；0.25～0.4；0.35～0.5；0.45～0.63；0.55～0.8；0.75～1；0.9～1.3；1.1～1.6；1.4～2；1.8～2.5；2.3～3.2；2.9～4；3.5～4.8；4.5～6.3；5.5～7.5；7.2～10	CU-11／12／16／17／18／22	62.5～100%	梢式／螺絲式	RP-10
RHU-10／□1	9～12.5	CU-11／12／16／17／18／22／32R	62.5～100%	梢式／螺絲式	RP-10
RHU-10／□1	11.3～16	CU-16／17／18／22／32R	62.5～100%	梢式／螺絲式	RP-10
RHU-10／□1	15～20；17.5～21.5	CU-18／22／32R	62.5～100%	梢式／螺絲式	RP-10
RHU-10／□1	21～25	CU-22／32R	62.5～100%	梢式／螺絲式	RP-10
RHU-10／□1	24.5～30	CU-32R	62.5～100%	梢式／螺絲式	RP-10
RHU-10／□2	9～12.5；11.3～16；17.5～21.5；21～25；24.5～30；29～36；33～38	CU-38	62.5～100%	梢式／螺絲式	—
RHU-80／□1	17～25	CU-18／22／32R	68～100%	接板／螺絲式	—
RHU-80／□1	24.5～36	CU-22／32R	68～100%	接板／螺絲式	—
RHU-80／□3	24.5～36；35～47；45～60	CU-50R／65R／80／90	68～100%	接板／螺絲式	—
RHU-80／□3	58～75	CU-65R／80／90	68～100%	接板／螺絲式	—
RHU-80／□3	72～90	CU-80／90	68～100%	接板／螺絲式	—
RHU-80／□4	17～25；24.5～36；35～47	CU-38／40R	68～100%	接板／螺絲式	—
RHU-80／□5	58～75；72～90；77～97	CN-100-R（台灣市場用）	68～100%	接板／螺絲式	—
RHU-80／□P	17～25；24.5～36；35～47；45～60；58～75；72～90；77～97	獨立安裝，不直接組裝接觸器	68～100%	螺絲式／螺絲式	—
RHN-180／□1	65～95；85～125；110～160	CN-100-R／125-R／150R	68～100%	接板（φ8.4孔）／螺絲式	—
RHN-180／□3	110～160；125～185	CN-180／CN-220R（限 RHN-180/160□3、185□3）	68～100%	接板（φ10.5孔）／螺絲式	—
RHN-180／□P	65～95；85～125；110～160；125～185	獨立安裝，不直接組裝接觸器	68～100%	螺絲式／螺絲式	—
RHN-300／□1	145～200；175～240；203～280；245～336	CN-300	72.5～100%	接板（φ10.5孔）／螺絲式	—
RHN-300／□2	145～200；175～240	CN-220R	72.5～100%	接板（φ10.5孔）／螺絲式	—
RHN-300／□P	145～200；175～240；203～280；245～336	獨立安裝，不直接組裝接觸器	72.5～100%	螺絲式／螺絲式	—
使用條件：各段電流為不同訂購規格，不代表一只電驛涵蓋整個系列範圍；共通：自動／手動復歸、1a1b＋STOP 接點；A＝過載及欠相保護；M＝三素子過載；K＝二素子過載（RHU-5 是否適用須依完整訂購碼）；P 為獨立安裝型；RHU-80/□5 限台灣市場、無相關認證；搭配 HN-100 系列時，3φ 380／400V、80HP／60kW 不適用；RHU-10/□1 改用螺絲端子須另購 RP-10；RHN-300 為期貨

查看原廠文件 ↗

RHU／RHN 外型與端子尺寸

圖面型式	本體寬（mm）	本體高（mm，不含突出端子）	深度（mm）	端子／安裝差異
RHU-5	45	53	60	輔助 M3.5；主端子 M4；上端突出 9mm
RHU-10/X1	45	52	72	輔助 M3.5；主端子 M4，36/38A為M5；上端突出18.5mm
RHU-10/X2	45	58	72	主端子：12.5～30A M4；36/38A M5；上端突出11mm
RP-10／RHU-10＋RP-10	49	78.5	69（RP-10側視標註）	固定孔距40×54～61mm，2-M4；RHU突出尺寸另看組合圖
RHU-80/X1	56	55.5	97.5	主端子 M5；上端突出18.5mm
RHU-80/X3	56	55.5	97.5	上端28mm；50A以上主端子M6、下端另突出28.5mm
RHU-80/X4	56	55.5	97.5	主端子M5；上端突出22.5mm
RHU-80/X5	56（本體）	55.5	113.5	上接板節距32mm；上端34.5mm；下端28.5mm
RHU-80/P	56	82（含獨立座，不含外接板）	104	固定孔距48×54～61mm，2-M4
RHN-300A	150（總寬）	158.5（含接板）	147.2（最大）	主端子M10；輔助M3.5；電驛模組高68mm
RHN-300AP	150（總寬）	145（含端子）	147.2（最大）	獨立安裝；主端子M10；輔助M3.5
使用條件：資料依下方東元原廠各獨立尺寸圖；端子突出、接板及本體尺寸分開，不可直接把本體高當成最大安裝高度；圖紙外框的132／156／180mm等製圖標註不是產品尺寸；RHN-180 的下載名稱與圖內型號不一致，尺寸圖待原廠確認後補入

RHU-5(0.16-7.5A) (適用機種CN-5-CN-6) 原廠尺寸圖 — **RHU-5(0.16-7.5A) (適用機種CN-5-CN-6)**原廠尺寸 PDF ↗

RHU-10/X1(0.16-30A) (適用 CU-11-CU-32R) 原廠尺寸圖 — **RHU-10/X1(0.16-30A) (適用 CU-11-CU-32R)**原廠尺寸 PDF ↗

RHU-10/X2(12.5-38A) (適用機種CU-38) 原廠尺寸圖 — **RHU-10/X2(12.5-38A) (適用機種CU-38)**原廠尺寸 PDF ↗

RP-10獨立安裝座 (適用機種RHU-10X1) 原廠尺寸圖 — **RP-10獨立安裝座 (適用機種RHU-10X1)**原廠尺寸 PDF ↗

RHU-10+RP-10 原廠尺寸圖 — **RHU-10+RP-10**原廠尺寸 PDF ↗

RHU-80/X1(25-36A) (適用機種CU-18-32R) 原廠尺寸圖 — **RHU-80/X1(25-36A) (適用機種CU-18-32R)**原廠尺寸 PDF ↗

RHU-80/X3(36-90A) (適用機種CU-50R-90) 原廠尺寸圖 — **RHU-80/X3(36-90A) (適用機種CU-50R-90)**原廠尺寸 PDF ↗

RHU-80/X4(25-47A) (適用機種CU-38-40R) 原廠尺寸圖 — **RHU-80/X4(25-47A) (適用機種CU-38-40R)**原廠尺寸 PDF ↗

RHU-80/X5(75-97A) (適用機種CN-100R) 原廠尺寸圖 — **RHU-80/X5(75-97A) (適用機種CN-100R)**原廠尺寸 PDF ↗

RHU-80P/X5(25-97A) (獨立安裝型) 原廠尺寸圖 — **RHU-80P/X5(25-97A) (獨立安裝型)**原廠尺寸 PDF ↗

RHN-300(200-336A) 原廠尺寸圖 — **RHN-300(200-336A)**原廠尺寸 PDF ↗

RHN-300AP(200-336A) (獨立安裝型) 原廠尺寸圖 — **RHN-300AP(200-336A) (獨立安裝型)**原廠尺寸 PDF ↗

伍菱電機 WTH 積熱電驛

伍菱 WTH 熱動過電流電驛與 W 系列接觸器組成電磁開關；原廠表列產品外觀、加熱子額定範圍與復歸方式。

WTH 系列｜保護型式、配對與外型

框架	標準過載型	欠相保護型	單獨安裝附件	適用接觸器	重量 kg	長×寬×高 mm
38	WTH-38E	WTH-38PP	UATP38W	S-W09C／W12C／W18C／W25C／W32C／W38C	0.14	66×45×86.5
65	WTH-65E	WTH-65PP	—	S-W40C／W50C／W65C	0.29	83.1×70×94.5
100	WTH-100E	WTH-100PP	—	S-W80C／W100C	0.31	84.1×70×94.5
使用條件：加熱子額定與調整範圍為逐檔規格，不是一只電驛涵蓋全部電流

WTH-38｜加熱子額定與整定範圍

加熱子額定 A	可調整範圍 A
0.25	0.19～0.31
0.4	0.3～0.5
0.6	0.45～0.75
0.9	0.7～1.1
1.2	0.9～1.5
1.7	1.3～2.1
2.1	1.6～2.6
3.3	2.5～4.1
4.4	3.4～5.4
6.5	5～8
9	7～11
11	9～13
15	12～18
21	17～24
28	23～33
35	30～40
使用條件：加熱子額定與調整範圍為逐檔規格，不是一只電驛涵蓋全部電流

WTH-65｜加熱子額定與整定範圍

加熱子額定 A	可調整範圍 A
21	17～24
28	22～34
35	30～40
43	38～48
54	43～65
72	62～82
使用條件：加熱子額定與調整範圍為逐檔規格，不是一只電驛涵蓋全部電流

WTH-100｜加熱子額定與整定範圍

加熱子額定 A	可調整範圍 A
35	30～40
43	38～48
54	43～65
72	62～82
95	80～110
使用條件：加熱子額定與調整範圍為逐檔規格，不是一只電驛涵蓋全部電流

WTH 使用與接點規格

項目	內容
復歸方式	手動或自動復歸
輔助接點	1a1b（1NO＋1NC）
輔助接點等級	B600、R300
保護功能	過載／欠相依型號選擇；不提供短路保護，短路保護須搭配斷路器
電流調整	依所選加熱子表列範圍調整，不得超出刻度範圍
使用條件：加熱子額定與調整範圍為逐檔規格，不是一只電驛涵蓋全部電流

查看電驛型號與配套規格 →

伍菱電機原廠型錄 ↗

富士電機 SC-NEXT TR 系列積熱電驛

與 SC-NEXT 接觸器配套，用於馬達過載保護。依接觸器框架及馬達額定電流選擇 TR18X2、TR38X2 或 TR65X2，不與舊型 TK 系列直接互換。

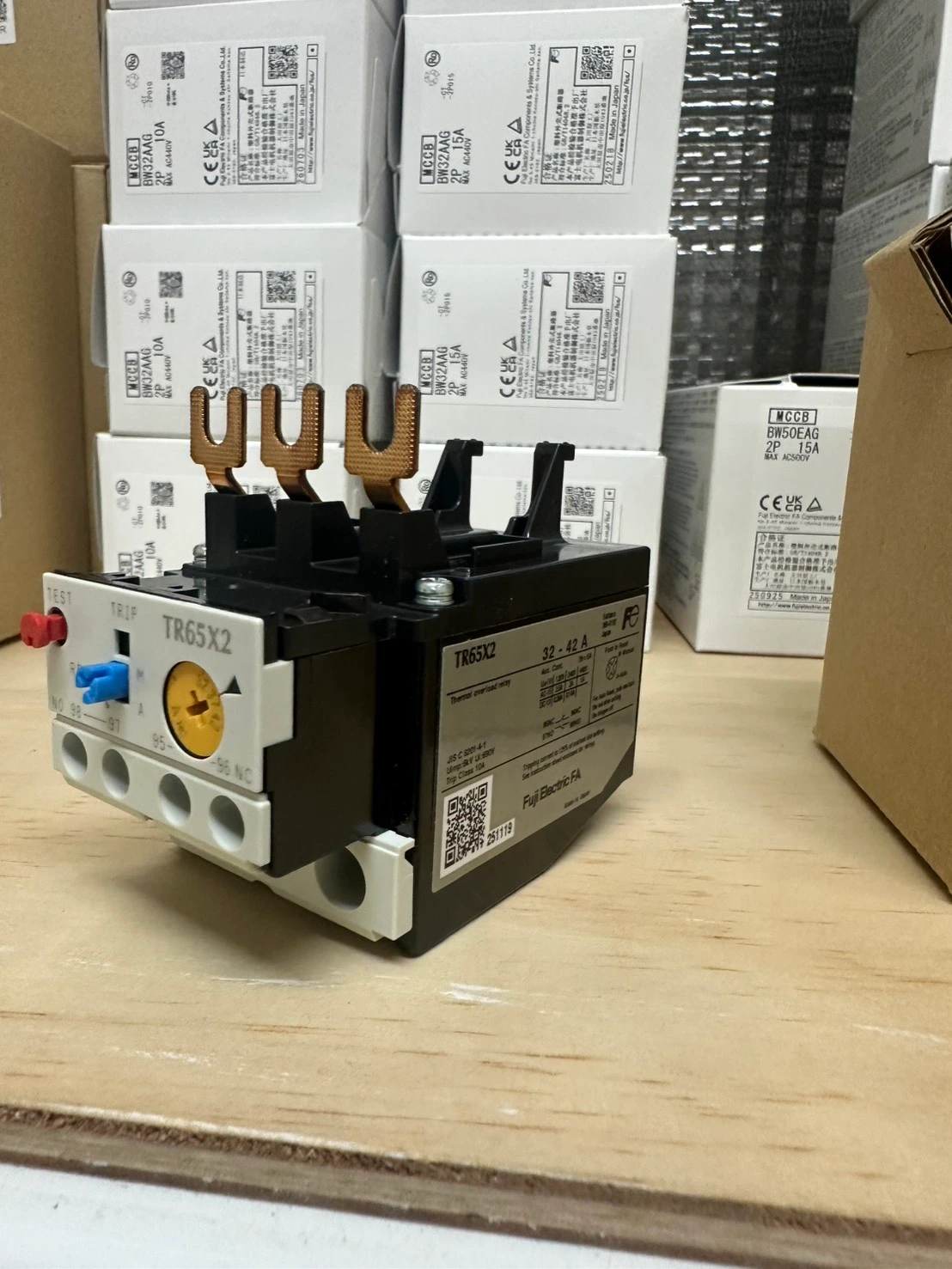

TR65X2 32～42A 實物照；其他電流檔位及配套依完整訂購規格確認。

型號	系列涵蓋電流	原廠配對接觸器	產品及照片來源
TR18X2	0.1～18A	SC09X／SC12X／SC18X	TR18X2 原廠產品頁 ↗
TR38X2	0.1～38A	SC20X／SC20D／SC26X／SC26D／SC32X／SC38X／SC38D	TR38X2 原廠產品頁 ↗
TR65X2	4～65A	SC40X／SC50X／SC65X	TR65X2 原廠產品頁 ↗
使用條件：上列為各系列可供選擇的總電流範圍，不是單一電驛的連續可調範圍；訂購仍須指定加熱子電流檔位；X2 為二素子過載保護型，不把欠相保護推定為標準功能

保護、接點與操作方式

保護型式	二素子熱動式過載保護
輔助接點	1a1b 獨立接點
復歸方式	手動／自動復歸可切換
端子防護	標準附端子保護蓋
訂購資料	型號、加熱子電流檔位及配對接觸器須分別指定

三菱電機 TH-T 積熱電驛

TH-T 積熱電驛與 S-T 接觸器組成 MSO-T／MS-T 電磁開關；原廠組合表逐框架列出二素子、三素子及欠相型。

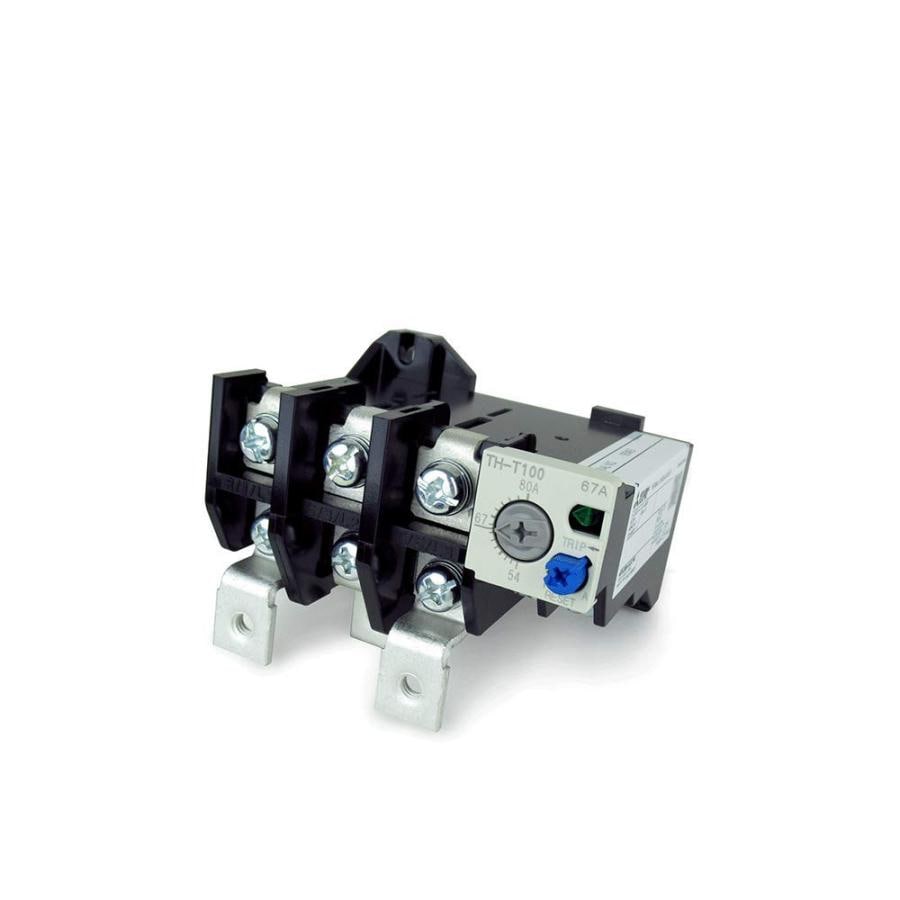

TH-T100 67A 實物照，圖中整定 54～80A；本頁 S-T100 對應型式，不能代替 TH-T25／50／65。

MS-T 型號與製作範圍

接觸器	可逆接觸器	開放型開關	可逆開放型	配套積熱電驛
S-T10	S-2×T10	MSO-T10	MSO-2×T10	TH-T18
S-T12	S-2×T12	MSO-T12	MSO-2×T12	TH-T18
S-T20	S-2×T20	MSO-T20	MSO-2×T20	TH-T18
S-T21	S-2×T21	MSO-T21	MSO-2×T21	TH-T25
S-T25	S-2×T25	MSO-T25	MSO-2×T25	TH-T25
S-T32	S-2×T32	—	—	—
使用條件：S-T32未列附電驛的MSO組合；KP為三素子電驛組合，電流範圍須按馬達另選

TH-T 配套型式說明

項目	內容
MSO開放型組合	接觸器與熱動電驛依上表配對；不是所有S-T型號均列MSO組合。
KP型	配三素子熱動電驛的組合，不能與標準二素子型號混用。
接觸器尺寸	主產品頁的本體尺寸不等於安裝熱動電驛後的組合尺寸。
適用範圍	完整型號與電流整定值須依實際電驛銘牌；型號配對表不代表同一只涵蓋所有電流。

MS-T 型號與製作範圍

接觸器	可逆接觸器	開放型開關	可逆開放型	配套積熱電驛
S-T35	S-2×T35	MSO-T35	MSO-2×T35	TH-T25／TH-T50
S-T50	S-2×T50	MSO-T50	MSO-2×T50	TH-T25／TH-T50
S-T65	S-2×T65	MSO-T65	MSO-2×T65	TH-T65
S-T80	S-2×T80	MSO-T80	MSO-2×T80	TH-T65／TH-T100
S-T100	S-2×T100	MSO-T100	MSO-2×T100	TH-T65／TH-T100
使用條件：S-T32未列附電驛的MSO組合；KP為三素子電驛組合，電流範圍須按馬達另選
