空氣斷路器 ACB
用於低壓大電流主幹線的開關與保護；本頁按東元 TAB、士林 BA-N 與三菱 AE V 的機框容量分組，規格表下方直接對應原廠尺寸圖。SELECT BY BRAND
選擇廠牌
PRODUCT INFORMATION
產品資料
空氣斷路器 ACB
空氣斷路器用於低壓大電流主幹線，除了額定電流，必須把機框、固定／抽出、3P／4P、端子方向、電子跳脫器及附件一起選定。本頁已依東元 TAB、士林 BA-N 與三菱 AE V 各自的原廠型錄分組，產品圖下方直接放對應尺寸圖。
產品用途
- 變壓器二次側與低壓總盤主開關
- 大型建築、醫院、資料中心及工廠低壓主幹線
- 需短時耐受、選擇性保護與遠端監控的大容量迴路
常見規格
- 東元 TAB：2000N／3200／5000 機框，630～5000A，3P／4P
- 士林 BA-N：BA2000／3200／4000／6300，400～6300A，SN／HN／UN／VN 啟斷等級
- 三菱 AE V C-class：AED630-CV／1000-CV／1250-CV／1600-CV，固定／抽出式
- 選型同時核對 Ue、Ui、Uimp、Icu、Ics、Icw、母排方向與盤面開孔
認證與規範
- IEC 60947-2／CNS 14816-2
- 額定啟斷與短時耐受必須按系統電壓及完整型號查表
- VPC、能源署認可及其他證書以各廠牌現行文件為準
原廠型號與規格整理
產品圖、型號、容量與說明都依廠牌分開；同系列合併比較，但不跨系列共用數值。
TECO TAB-2000N · 2000AF ACB
東元 TAB-2000N 空氣斷路器
2000AF 機框提供固定式與抽出式、3P／4P；同一尺寸框架內依額定電流與安裝方式選型，尺寸圖不再重複貼到每一個安培數。
| 機框／型式 | 額定電流 In | 極數 | 額定電壓 | Icu／Ics（kA） | Icw 1s |
|---|---|---|---|---|---|
| TAB-2000N 固定式 | 630／800／1000／1250／1600／2000A | 3P／4P | Ue 690V · Ui 1000V · Uimp 12kV | 690V 50／40 · 500V 65／42 · 440V 75／48 · 380V 85／55 | 55kA |
| TAB-2000N 抽出式 | 630／800／1000／1250／1600／2000A | 3P／4P | Ue 690V · Ui 1000V · Uimp 12kV | 690V 50／40 · 500V 65／42 · 440V 75／48 · 380V 85／55 | 55kA |
| 使用條件：M／H 電子跳脫器可選，長延時整定 IR＝0.4～1.0In、15～480s；標準含分勵跳脫、投入電磁鐵、4NO4NC 輔助接點及電動儲能機構，UVT 與外接漏電 ZCT 依訂購條件選配 | |||||

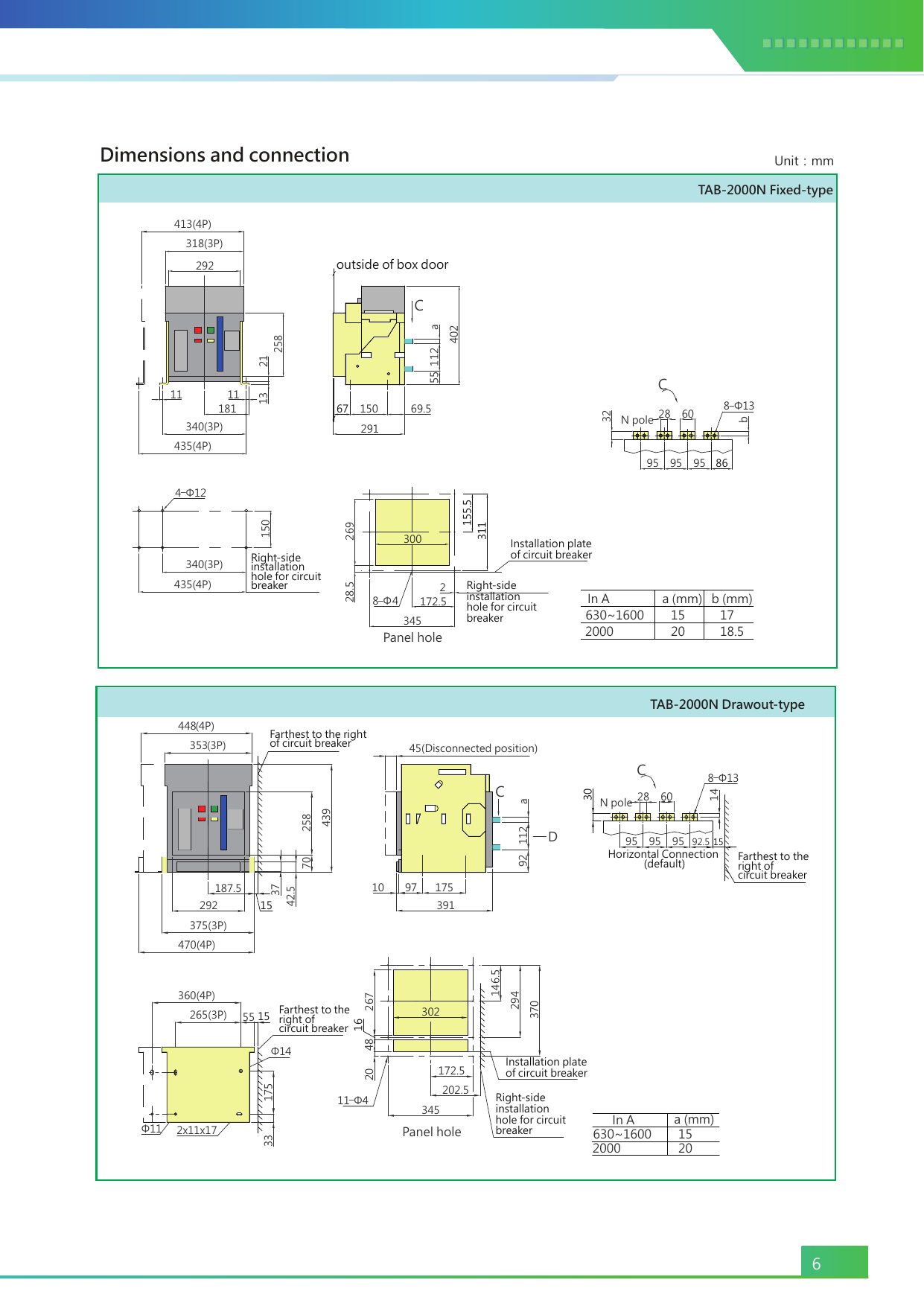

東元 TAB-2000N 固定式與抽出式原廠外型及安裝尺寸圖
TAB-2000N 同框架尺寸圖：上半部為固定式，下半部為抽出式；3P／4P、水平端子與盤面開孔均依原廠圖面標示
TECO TAB-3200 · 3200AF ACB
東元 TAB-3200 空氣斷路器
3200AF 機框提供固定式與抽出式、3P／4P，額定電流集中於同一組規格與尺寸頁比較。
| 機框／型式 | 額定電流 In | 極數 | 額定電壓 | Icu／Ics（kA） | Icw 1s |
|---|---|---|---|---|---|
| TAB-3200 固定式 | 2000／2500／3200A | 3P／4P | Ue 690V · Ui 1000V · Uimp 12kV | 690V 65／65 · 500V 75／65 · 440V 85／68 · 380V 100／80 | 65kA |
| TAB-3200 抽出式 | 2000／2500／3200A | 3P／4P | Ue 690V · Ui 1000V · Uimp 12kV | 690V 65／65 · 500V 75／65 · 440V 85／68 · 380V 100／80 | 65kA |
| 使用條件：水平或垂直後接端子須按原廠尺寸圖選定；抽出式另核對連接、試驗、分離位置與安全隔板空間 | |||||

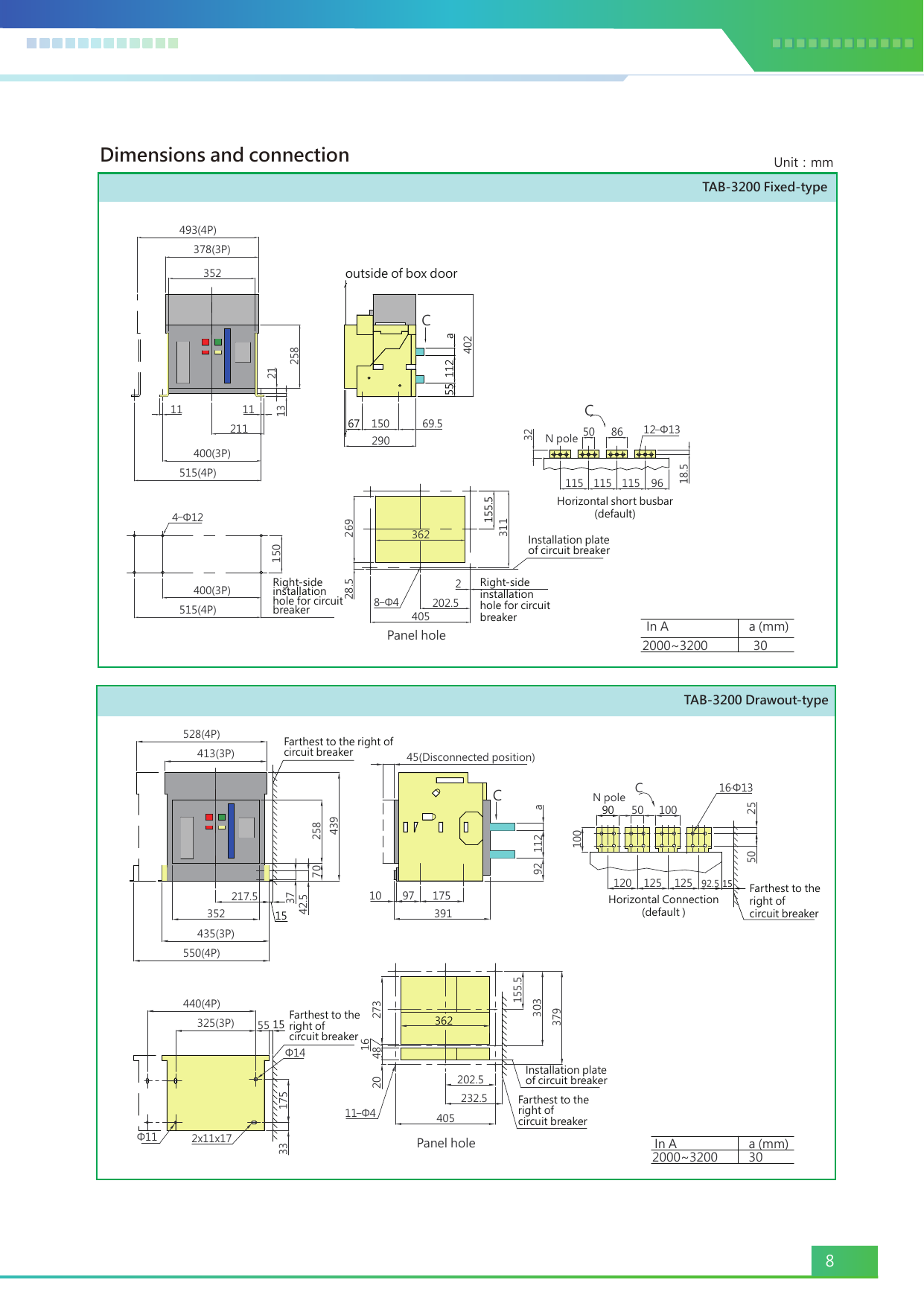

東元 TAB-3200 固定式與抽出式原廠外型及安裝尺寸圖
TAB-3200 固定式與抽出式共頁尺寸圖，含 3P／4P 寬度、深度、端子節距與盤面開孔
TECO TAB-5000 · 5000AF ACB
東元 TAB-5000 大容量空氣斷路器
5000AF 為抽出式大容量機種，3P／4P 尺寸、N 極配置與母排連接均直接依原廠圖核對。
| 型式 | 額定電流 In | 極數 | 額定電壓 | Icu／Ics（kA） | Icw 1s |
|---|---|---|---|---|---|
| TAB-5000 抽出式 | 4000／5000A | 3P／4P | Ue 690V · Ui 1000V · Uimp 12kV | 690V 85／75 · 500V 90／70 · 440V 100／80 · 380V 130／105 | 100kA |
| 使用條件：4P 的 N 極額定電流為 50%；本系列採水平端子，重量、母排尺寸與盤體散熱空間應於盤體設計時一併確認 | |||||

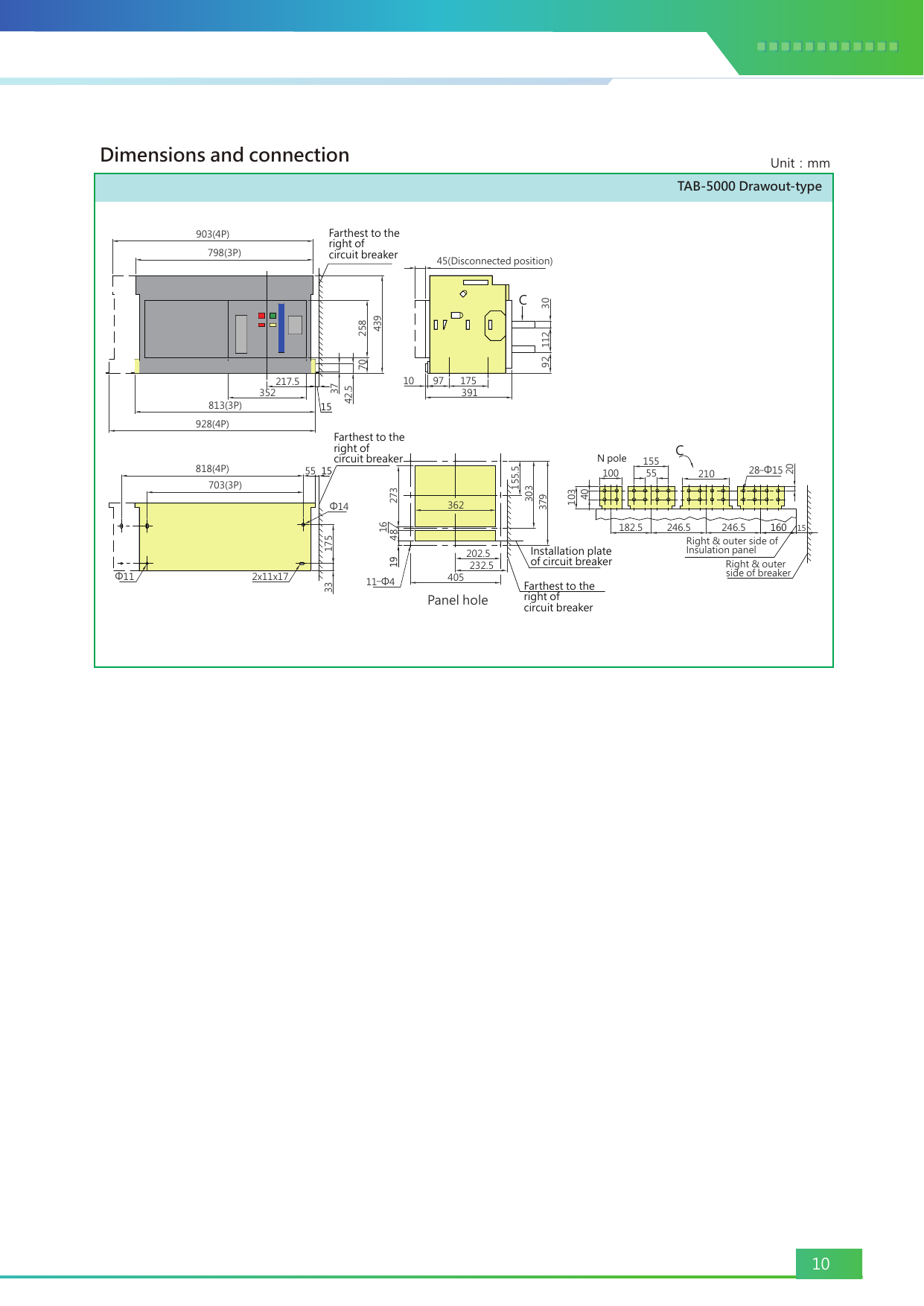

東元 TAB-5000 抽出式原廠外型及安裝尺寸圖
TAB-5000 抽出式原廠尺寸頁，含 3P／4P 本體、盤面開孔、安裝板與端子配置
SHIHLIN BA2000-N · 2000AF ACB
士林 BA2000-SN／HN 空氣斷路器
BA2000-N 同一機框集中比較 SN／HN 啟斷等級，固定式與抽出式分別按同一原廠尺寸框架選用。
| 完整系列 | 安裝型式 | 額定電流 In | 極數／電壓 | AC 690V Icu／Ics | 電子控制器 |
|---|---|---|---|---|---|
| BA2000-SN | 固定式／抽出式 | 400～2000A | 3P／4P · Ue 690V · Ui 1000V | 55／55kA | XSIC-A／XSIC-P |
| BA2000-HN | 固定式／抽出式 | 400～2000A | 3P／4P · Ue 690V · Ui 1000V | 65／65kA | XSIC-A／XSIC-P |
| 使用條件：額定衝擊耐電壓 12kV；機械壽命 10,000 次、電氣壽命 4,000 次；標準輔助接點 4c，可選 5a5b；儲能電動機可選 AC110／220／380V 或 DC110／220V | |||||

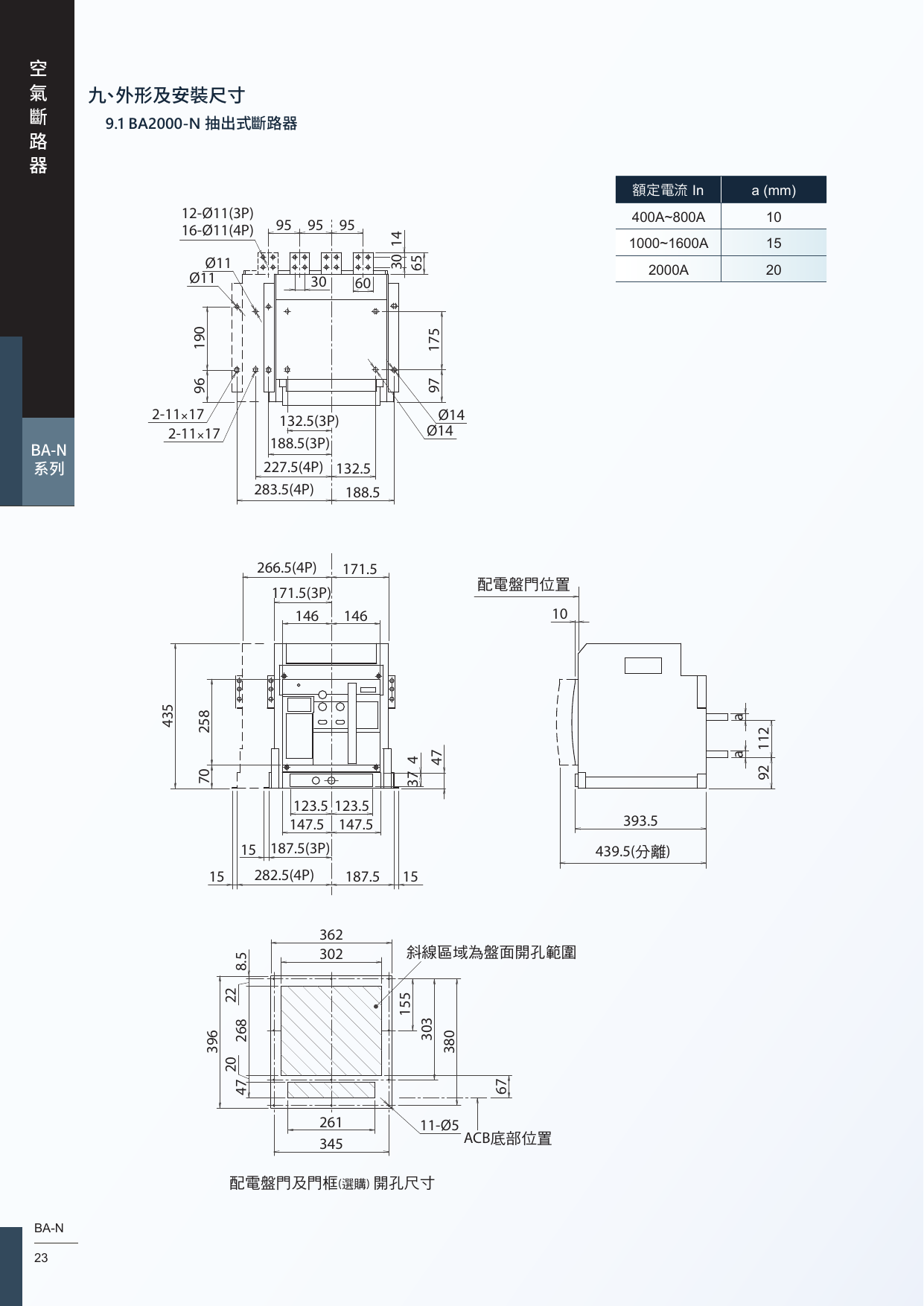

士林 BA2000-N 抽出式原廠外型及安裝尺寸圖
BA2000-N 抽出式原廠尺寸圖；額定電流只改變原廠圖中 a 尺寸，機框外型不需按每一個 AT 重複
額定電流與銅排尺寸 a
| 額定電流 In（A） | a（mm） |
|---|---|
| 400–800 | 10 |
| 1000–1600 | 15 |
| 2000 | 20 |
SHIHLIN BA3200-N · 3200AF ACB
士林 BA3200-SN／HN 空氣斷路器
BA3200-N 以 3200AF 框架合併呈現，SN／HN 依需要的啟斷能力分流，不把不同機框尺寸混在同一張圖。
| 完整系列 | 安裝型式 | 額定電流 In | 極數／電壓 | AC 690V Icu／Ics | 母排連接 |
|---|---|---|---|---|---|
| BA3200-SN | 固定式／抽出式 | 1000～3200A | 3P／4P · Ue 690V · Ui 1000V | 65／65kA | 水平 |
| BA3200-HN | 固定式／抽出式 | 1000～3200A | 3P／4P · Ue 690V · Ui 1000V | 85／85kA | 水平 |
| 使用條件：XSIC-A 旋鈕標準型與 XSIC-P 通訊型電子控制器可選；長延時、短延時、瞬時、接地／漏電與負載監控功能須依完整控制器代碼確認 | |||||

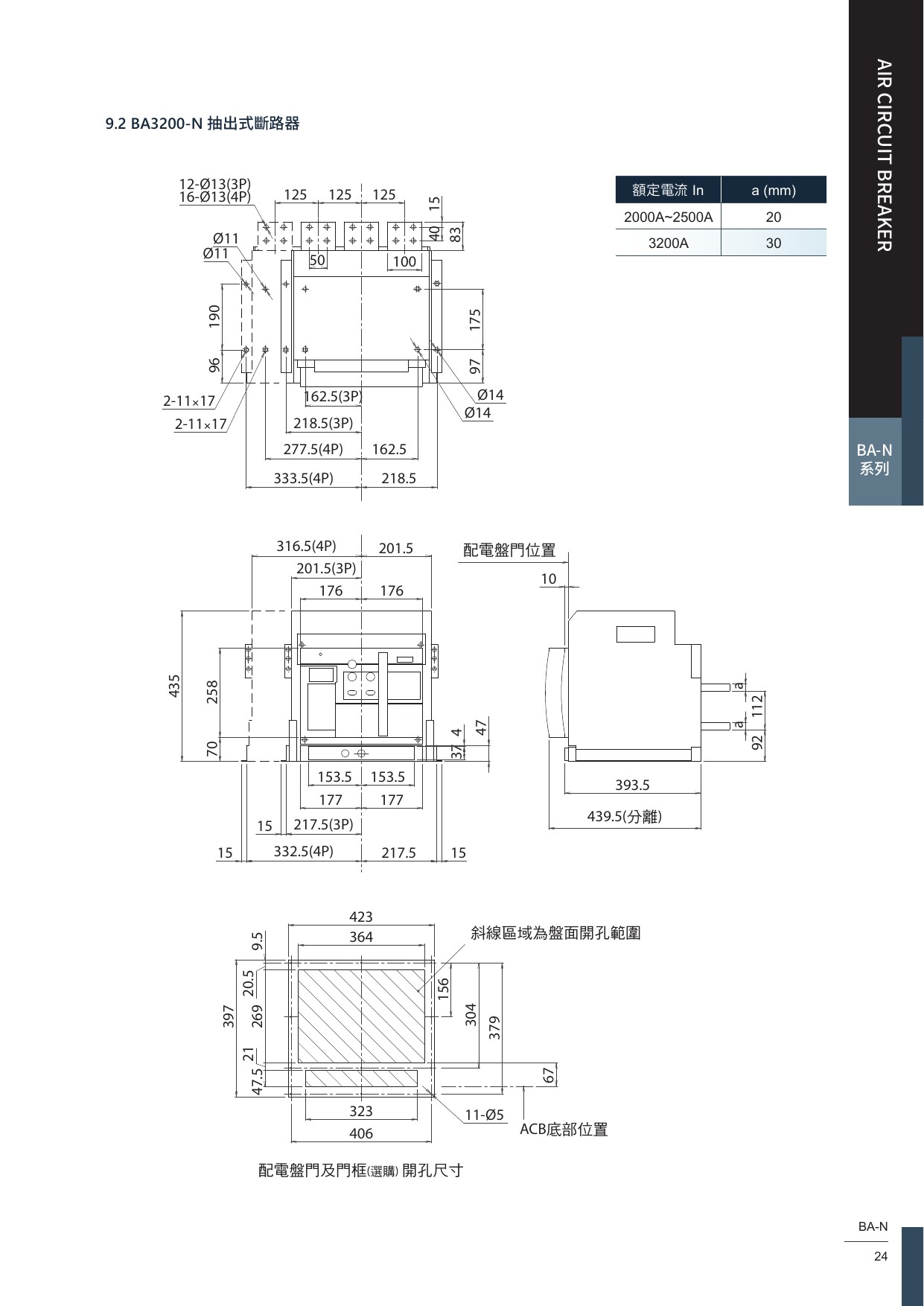

士林 BA3200-N 抽出式原廠外型及安裝尺寸圖
BA3200-N 抽出式原廠尺寸圖，含 3P／4P 外型、母排端子與門框開孔
額定電流與銅排尺寸 a
| 額定電流 In（A） | a（mm） |
|---|---|
| 2000–2500 | 20 |
| 3200 | 30 |
SHIHLIN BA4000-N · 4000AF ACB
士林 BA4000-SN／HN／UN 空氣斷路器
BA4000-N 同一 4000AF 框架依 SN、HN、UN 電壓與啟斷等級分列；UN 可用於較高額定使用電壓。
| 完整系列 | 安裝型式 | 額定電流 In | 最高 Ue／Ui | 主要啟斷等級 | 母排連接 |
|---|---|---|---|---|---|
| BA4000-SN | 固定式／抽出式 | 2000～4000A | 690V／1000V | AC690V 65／65kA | 水平／垂直可旋轉 |
| BA4000-HN | 固定式／抽出式 | 2000～4000A | 690V／1000V | AC690V 85／85kA | 水平／垂直可旋轉 |
| BA4000-UN | 固定式／抽出式 | 2000～4000A | 1140V／1250V | 依使用電壓核對原廠表 | 水平／垂直可旋轉 |
| 使用條件：Uimp 12kV；正式選型須同時提供系統電壓、額定電流、Icu／Ics／Icw、3P／4P、固定／抽出及銅排方向 | |||||

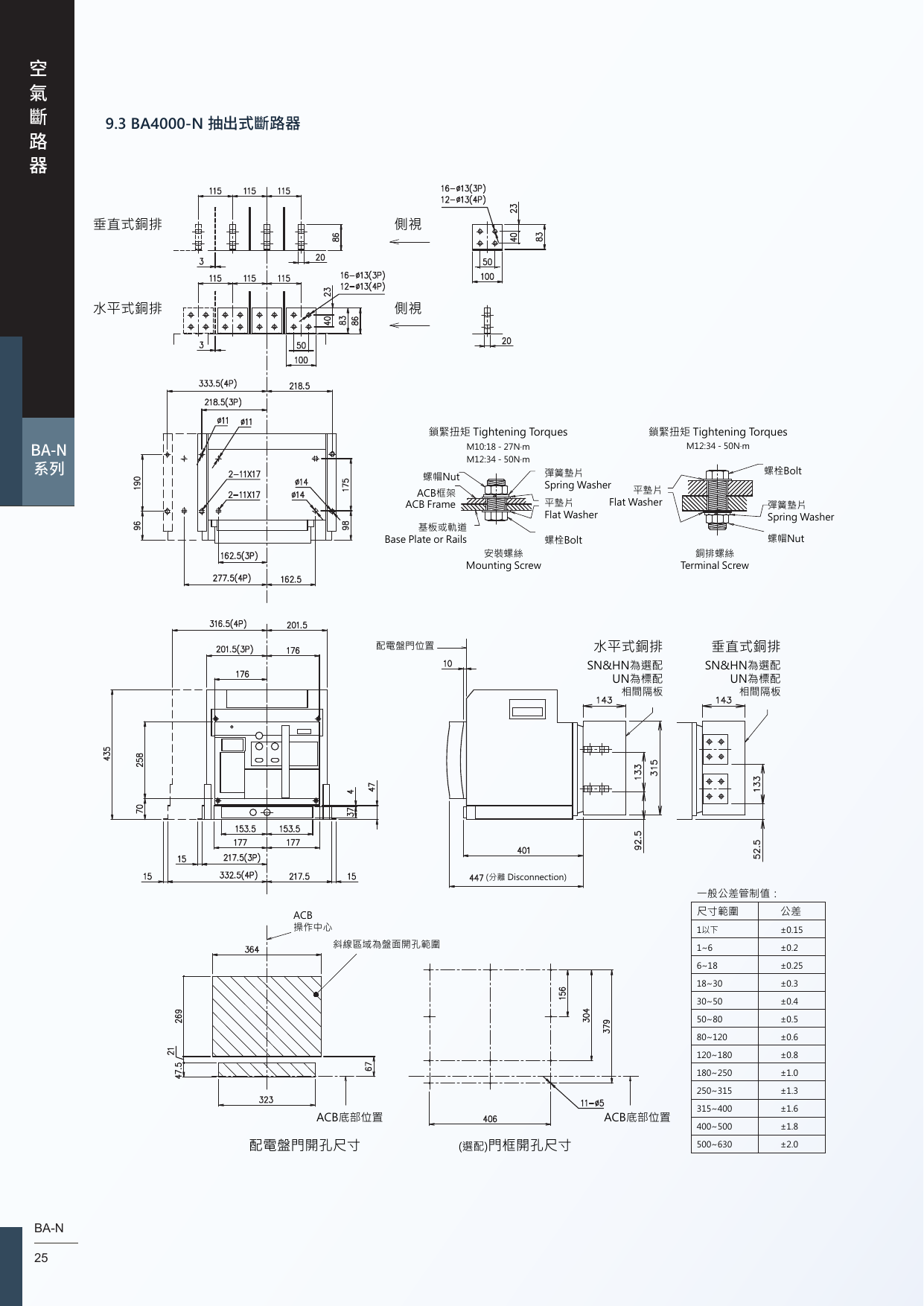

士林 BA4000-N 抽出式原廠外型及安裝尺寸圖
BA4000-N 抽出式尺寸圖，SN／HN／UN 共用機框；水平或垂直銅排依訂購型式核對
一般公差管制值
| 尺寸範圍（mm） | 公差（mm） |
|---|---|
| ≤1 | ±0.15 |
| 1–6 | ±0.2 |
| 6–18 | ±0.25 |
| 18–30 | ±0.3 |
| 30–50 | ±0.4 |
| 50–80 | ±0.5 |
| 80–120 | ±0.6 |
| 120–180 | ±0.8 |
| 180–250 | ±1.0 |
| 250–315 | ±1.3 |
| 315–400 | ±1.6 |
| 400–500 | ±1.8 |
| 500–630 | ±2.0 |
SHIHLIN BA6300-VN · 6300AF ACB
士林 BA6300-VN 大容量空氣斷路器
6300AF 大容量系列獨立呈現，避免與 BA2000～4000 的機框、尺寸及額定值互相套用。
| 型式 | 安裝型式 | 額定電流 In | 極數／額定電壓 | Icu／Ics | 壽命 |
|---|---|---|---|---|---|
| BA6300-VN | 固定式／抽出式 | 4000／5000／6300A | 3P／4P · Ue 1140V · Ui 1250V · Uimp 12kV | 1140／1000V 65／65 · 800V 85／85 · 690V 100／100 · 380～440V 135／135kA | 機械 10,000 · 電氣 4,000 次 |
| 使用條件：水平／垂直可旋轉母排；標準配置為 XSIC-A、水平母排及 4c 輔助接點，通訊型控制器與其他附件依完整訂購碼選定 | |||||

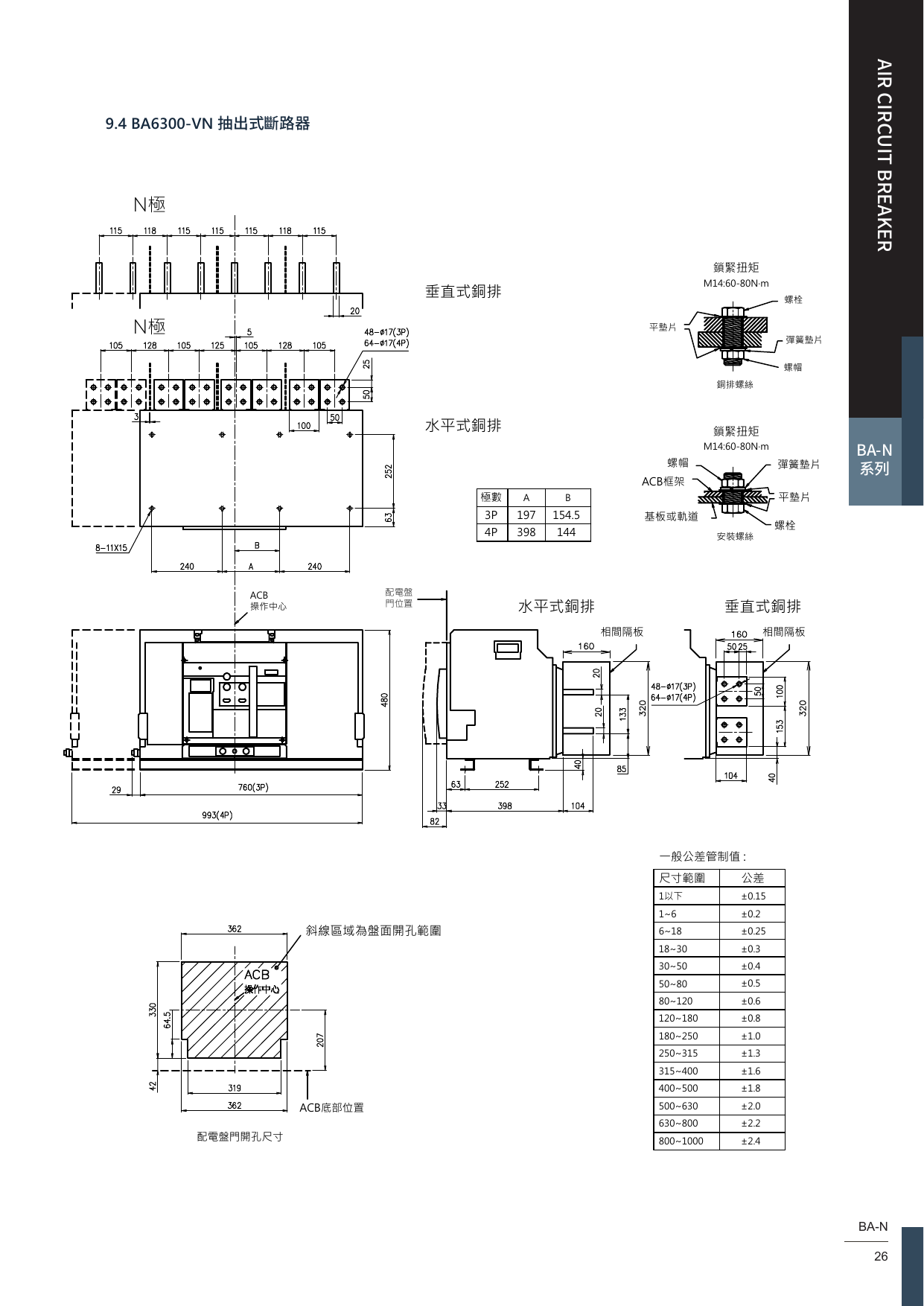

士林 BA6300-VN 抽出式原廠外型及安裝尺寸圖
BA6300-VN 抽出式 3P／4P 外型、母排端子與盤面開孔尺寸
固定孔配置尺寸
| 極數 | A（mm） | B（mm） |
|---|---|---|
| 3P | 197 | 154.5 |
| 4P | 398 | 144 |
一般公差管制值
| 尺寸範圍（mm） | 公差（mm） |
|---|---|
| ≤1 | ±0.15 |
| 1–6 | ±0.2 |
| 6–18 | ±0.25 |
| 18–30 | ±0.3 |
| 30–50 | ±0.4 |
| 50–80 | ±0.5 |
| 80–120 | ±0.6 |
| 120–180 | ±0.8 |
| 180–250 | ±1.0 |
| 250–315 | ±1.3 |
| 315–400 | ±1.6 |
| 400–500 | ±1.8 |
| 500–630 | ±2.0 |
| 630–800 | ±2.2 |
| 800–1000 | ±2.4 |
MITSUBISHI AE V C-CLASS · ACB
三菱 AED630-CV～AED1600-CV 空氣斷路器
AE V C-class 以同一外型平台涵蓋 630～1600A，提供固定式／抽出式、3P／4P與前接、水平、垂直接線。
| 完整型號 | 額定電流 | 極數／安裝 | 電壓與啟斷 | Icw | 外型 H×W×D |
|---|---|---|---|---|---|
| AED630-CV | 630A | 3P／4P · 固定／抽出 | Ue 500V · Ui 1000V · Uimp 12kV · Icu＝Ics 50kA | 50kA 1s／36kA 3s | 固定 410×340／425×290mm · 抽出 430×300／385×375mm |
| AED1000-CV | 1000A | 3P／4P · 固定／抽出 | 同系列 | 同系列 | 同框架 |
| AED1250-CV | 1250A | 3P／4P · 固定／抽出 | 同系列 | 同系列 | 同框架 |
| AED1600-CV | 1600A | 3P／4P · 固定／抽出 | 同系列 | 同系列 | 同框架 |
| 使用條件：電子跳脫器標準含長延時、短延時、瞬時與預警，可選接地保護及顯示；分勵跳脫為永久型，UVT 可選瞬時或 0.5／1.5／3s 延時 | |||||

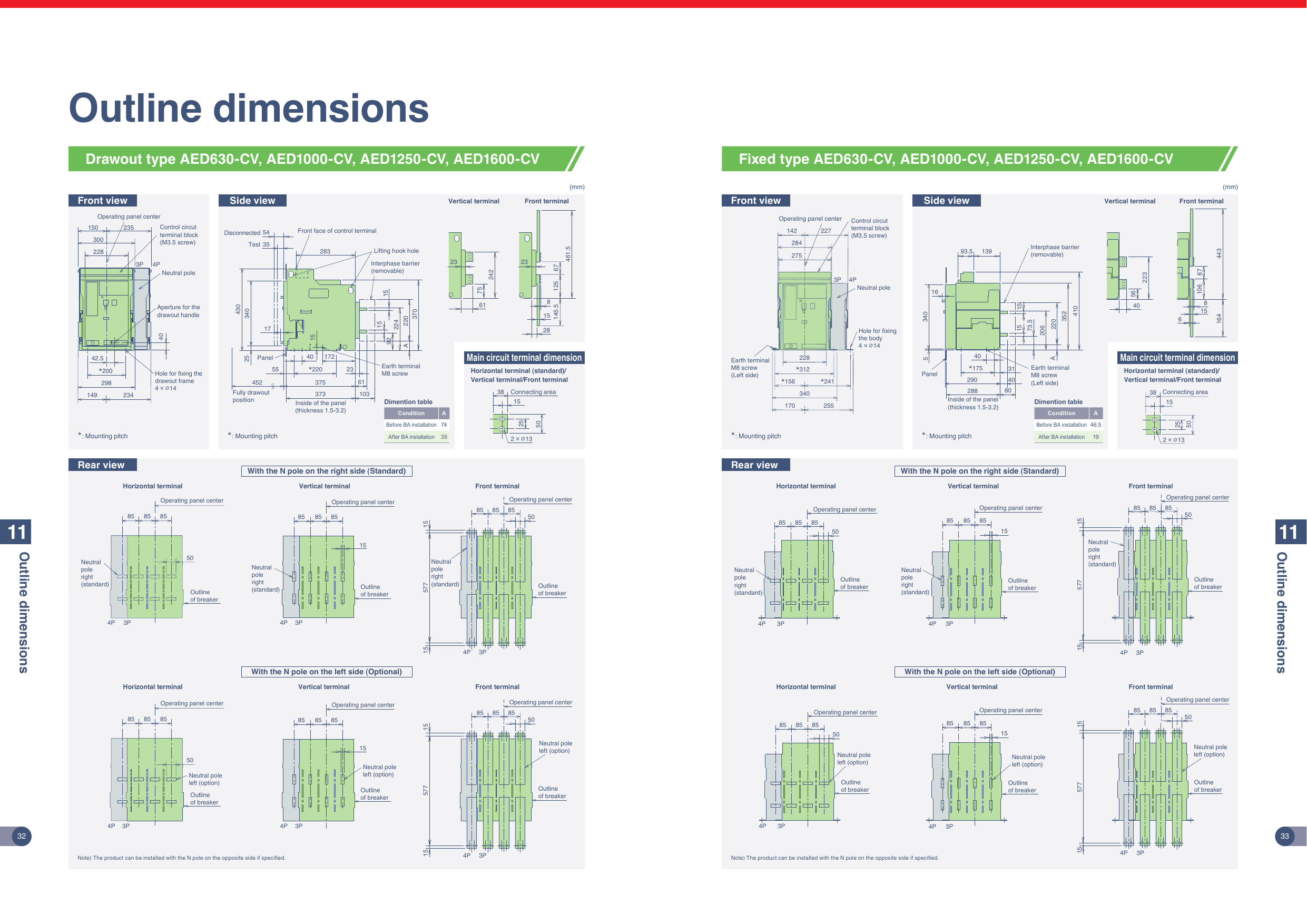

三菱 AED630-CV 至 AED1600-CV 固定式與抽出式原廠尺寸圖
左半為抽出式、右半為固定式；同頁完整標示 3P／4P、前接／水平／垂直端子與盤面尺寸
