UT-ML／UN-ML 機械連鎖組

UT-ML11／UT-ML20／UN-ML21／UN-ML80

機械連鎖組用於可逆接觸器，避免兩只接觸器同時投入；原廠頁列出每個型號的適用接觸器、規格及安裝孔位尺寸。

UT-ML11 原廠型錄獨立產品照片，對應 S-T10／T12／T20；T21／T25／T32 須用另一款連鎖。
原廠照片來源 ↗

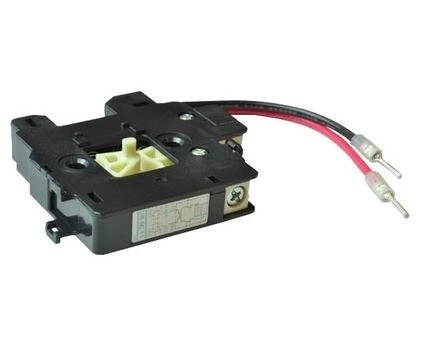

UT-ML20 原廠產品照，適用 SD-T12／SD-T20（直流操作型）；AC 操作 S-T10／T12／T20 使用 UT-ML11，不可混用。
三菱電機官網 ↗

附件代號	UT-ML／UN-ML
附件名稱	機械連鎖組
型號／訂購代碼	UT-ML11／UT-ML20／UN-ML21／UN-ML80
適用產品／條件	UT-ML11：S-T10／T12／T20；UN-ML21：S-T21／T25／T32／T35／T50／T65／T80；其餘依原廠表。
訂購備註	須依左右兩只接觸器的完整型號選用，不跨框架代用

附件	適用接觸器
UT-ML11	S-T10／T12／T20
UT-ML20	SD-T12／T20
UN-ML21	S-T21／T25／T32／T35／T50／T65／T80；SD-T21／T32／T35／T50／T65／T80
UN-ML80	S-T100／SD-T100
使用條件：S-T21～T32 使用 MS-N 系列 UN-ML21，不自行改用 UT-ML11

項目	規格
額定絕緣電壓	690V
額定衝擊耐電壓	6kV
額定頻率	50／60Hz
污染等級	3
端子螺絲	M3.5 十字槽壓板螺絲
適用導線	單線 φ1.6mm；截面積0.75～2.5mm²
壓著端子規格	1.25-3.5～2-3.5
端子鎖附扭矩	0.9～1.5N·m
使用條件：此規格表僅對應 UT-ML11；不將其電氣額定值套到 UN-ML21／UN-ML80

附件	適用框架	A ±0.2 mm	B ±0.2 mm	C ±0.3 mm
UT-ML11	S-T10	74	—	60
UT-ML11	S-T12／T20	89	—	60
UT-ML20	SD-T12／T20	89	—	60
UN-ML21	T21／T25	54（54）	19（19）	60（56）
UN-ML21	T35／T50	65	20	70
UN-ML21	T65／T80	70	28	75
UN-ML21	S-T32	30	23	60
UN-ML21	SD-T32	32	21	67
UN-ML80	S-T100	80	57	80
UN-ML80	SD-T100	80	57	80
使用條件：原表括號值照原樣保留；未註明的括號條件不自行推定；採IEC 35mm導軌安裝的對應可逆型，不需鑽固定孔

圖面與上方型號、尺寸表對照使用；保留原廠標示與比例。

機械連鎖組｜固定孔位與 A／B／C 符號原廠完整圖面 ↗
