TH-T 積熱電驛

TH-T18／TH-T25

TH-T 積熱電驛與 S-T 接觸器組成 MSO-T／MS-T 電磁開關；原廠組合表逐框架列出二素子、三素子及欠相型。

TH-T25 積熱電驛實物代表照（無 KP 後綴），適用範圍與加熱子額定值以原廠配對表為準，不將示例電流套用到所有型號。
NOZAKI ↗

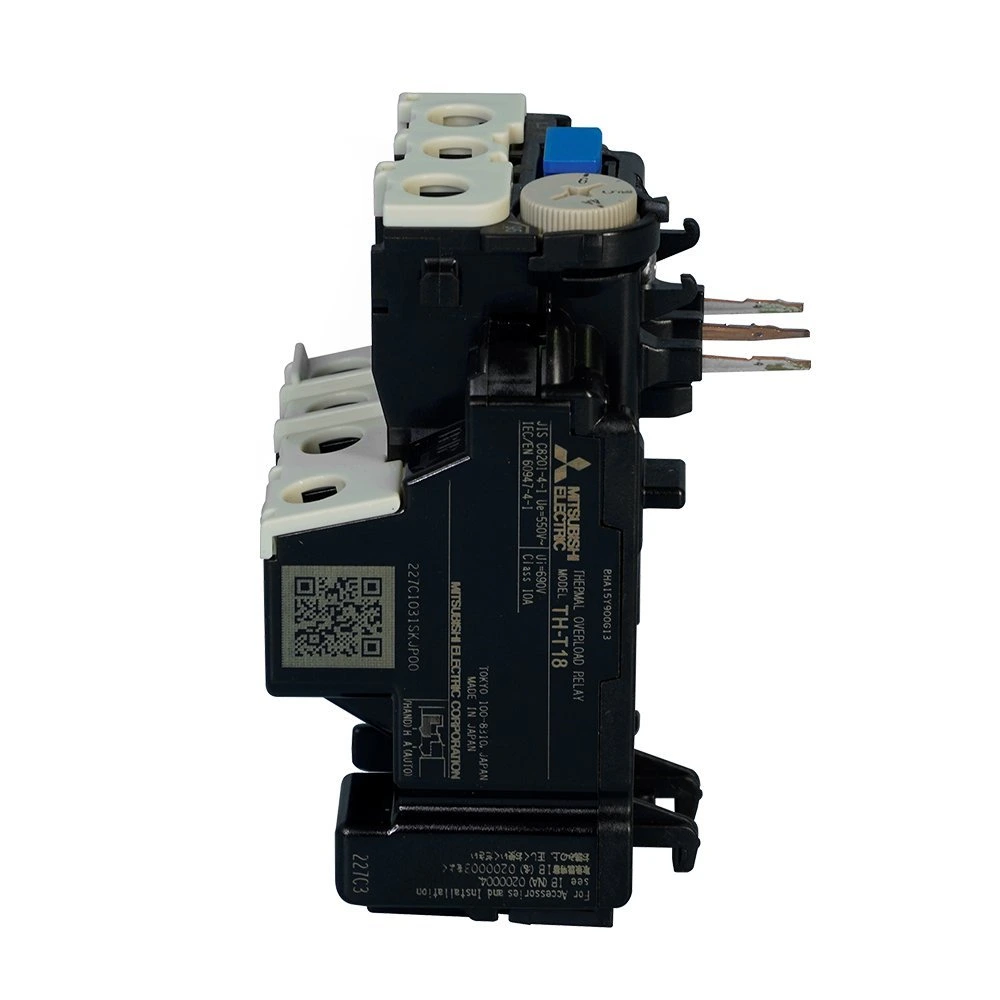

TH-T18 原始側面照片，銘牌可辨識型號；保留來源拍攝方向。不是 TH-T18KP，各電流檔位依規格表。
Winwin Pool ↗

附件代號	TH-T
附件名稱	積熱電驛
型號／訂購代碼	TH-T18／TH-T25
適用產品／條件	S-T10／S-T12／S-T20／S-T21／S-T25／S-T32；依原廠組合表搭配相符 TH-T 框架及馬達滿載電流。
訂購備註	接觸器框架、熱動整定範圍及二／三素子型式須一起核對

接觸器	可逆接觸器	開放型開關	可逆開放型	配套積熱電驛
S-T10	S-2×T10	MSO-T10	MSO-2×T10	TH-T18
S-T12	S-2×T12	MSO-T12	MSO-2×T12	TH-T18
S-T20	S-2×T20	MSO-T20	MSO-2×T20	TH-T18
S-T21	S-2×T21	MSO-T21	MSO-2×T21	TH-T25
S-T25	S-2×T25	MSO-T25	MSO-2×T25	TH-T25
S-T32	S-2×T32	—	—	—
使用條件：S-T32未列附電驛的MSO組合；KP為三素子電驛組合，電流範圍須按馬達另選

項目	內容
MSO開放型組合	接觸器與熱動電驛依上表配對；不是所有S-T型號均列MSO組合。
KP型	配三素子熱動電驛的組合，不能與標準二素子型號混用。
接觸器尺寸	主產品頁的本體尺寸不等於安裝熱動電驛後的組合尺寸。
適用範圍	完整型號與電流整定值須依實際電驛銘牌；型號配對表不代表同一只涵蓋所有電流。
