MS-T T10～T32 電磁接觸器／電磁開關

非可逆／可逆、開放型／箱型及積熱電驛完整分列

S-T 為接觸器；S-2×T 為可逆接觸器；MSO-T 為開放型電磁開關；MS-T 為箱型。表格只列原廠製作範圍，原廠標示「—」者不顯示為可供型式。

SPECIFICATIONS

規格說明

點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。

型式	極數／構成	額定範圍
非可逆接觸器	3P	AC-3 額定容量見下表
可逆接觸器	雙接觸器＋連鎖	AC-3 額定容量見下表
開放型電磁開關	接觸器＋TH-T	依負載選擇電驛

接觸器	220–240V kW/A	380–440V kW/A	Ith A	非可逆標準接點
S-T10	2.5/11 [2.2/11]	4/9 [2.7/7]	20	1a
S-T12	3.5/13 [2.7/13]	5.5/12 [4/9]	20	1a1b
S-T20	4.5/18 [3.7/18]	7.5/18 [7.5/18]	20	1a1b
S-T21	5.5/25 [4/20]	11/23 [7.5/20]	32	2a2b
S-T25	7.5/30(26) [5.5/26]	15/30(26) [11/25]	32	2a2b
S-T32	7.5/32 [7.5/32]	15/32 [15/32]	32	—
使用條件：[ ]為原廠指定電氣壽命條件下的銘牌額定；T20 380V之壽命條件另列；括號為接觸器本體值；AC-3與Ith用途不同，不互相代用

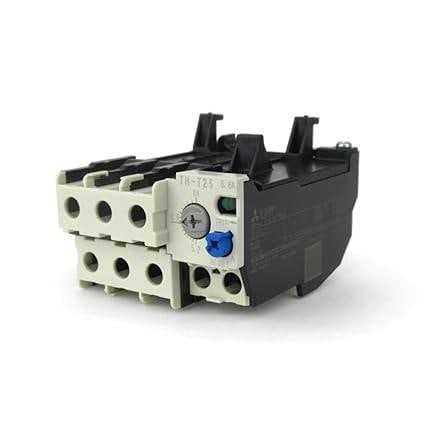

接觸器	可逆接觸器	開放型開關	可逆開放型	配套積熱電驛
S-T10	S-2×T10	MSO-T10	MSO-2×T10	TH-T18
S-T12	S-2×T12	MSO-T12	MSO-2×T12	TH-T18
S-T20	S-2×T20	MSO-T20	MSO-2×T20	TH-T18
S-T21	S-2×T21	MSO-T21	MSO-2×T21	TH-T25
S-T25	S-2×T25	MSO-T25	MSO-2×T25	TH-T25
S-T32	S-2×T32	—	—	—
使用條件：S-T32未列附電驛的MSO組合；KP為三素子電驛組合，電流範圍須按馬達另選

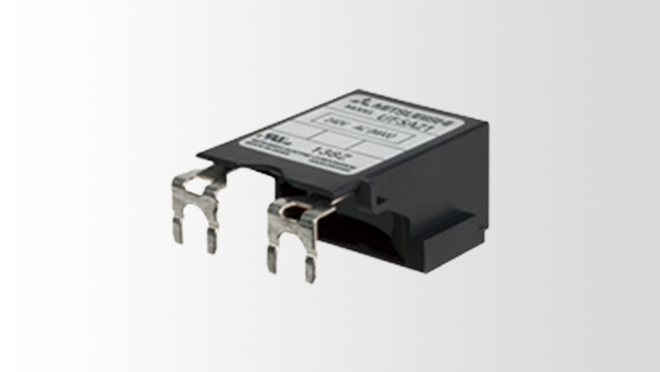

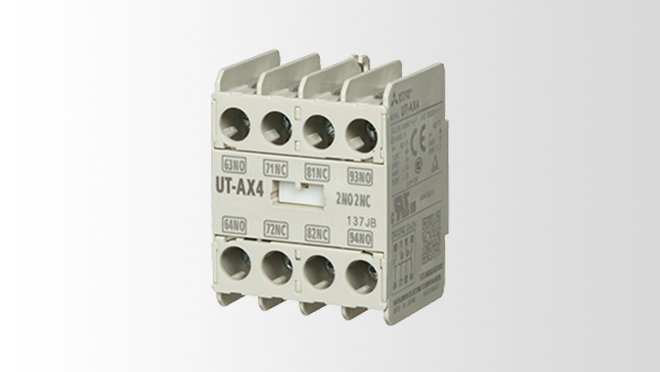

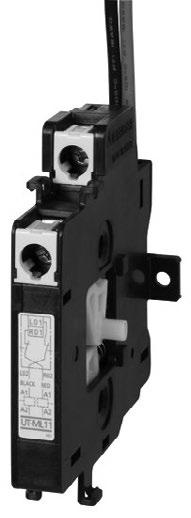

點選附件可查看用途、適用型號、配套條件及原廠規格。產品照片與技術圖面分開呈現。

接觸器	寬×高×深mm	Ui V	Uimp kV	頻率Hz	污染等級
S-T10	36×75×78	690	6	50/60	3
S-T12	43×75×78	690	6	50/60	3
S-T20	43×75×78	690	6	50/60	3
S-T21	63×81×81	690	6	50/60	3
S-T25	63×81×81	690	6	50/60	3
S-T32	43×81×81	690	6	50/60	3
使用條件：尺寸不含電驛、可逆連鎖或外箱

同一列的型號與額定範圍，能直接當成訂購規格嗎？

請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。

舊型號找不到，可以直接換同安培數的新型號嗎？

需要連同保護或控制功能、使用電壓、安裝孔位、端子及附件核對。提供舊品銘牌、尺寸照片與用途，可協助查找原廠替代資料。

送審需要的型錄與證書在哪裡？

上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
