霈紳企業PEY SHANG← 回產品中心電線電纜 · PRODUCT GUIDE
控制電纜

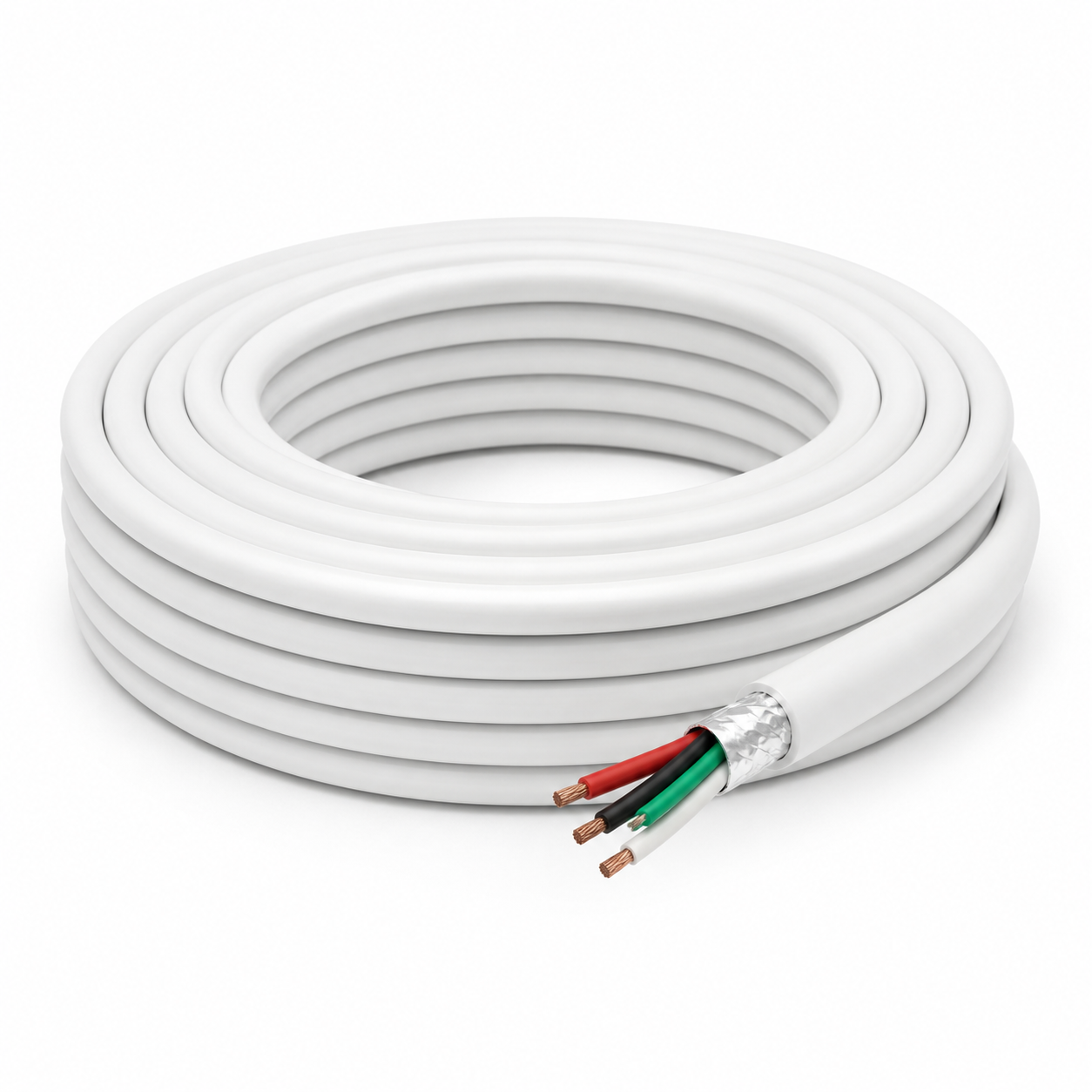

多芯電纜用於儀器、設備控制、連鎖及監測訊號；可依干擾環境選擇一般型、隔離或遮蔽構造。CVV 控制・遮蔽電纜
同類線材集中比較，依線種、構造與規格範圍查閱。
構造與型式
- 1多條銅導體
- 2各芯 PVC 絕緣
- 3編號、集合絞合
- 4遮蔽層（遮蔽型才有）
- 5PVC 外被
一般 CVV 不代表含遮蔽；銅帶、銅網、鋁箔及引流線須在訂購型式中分別確認。
這幾種線，差在哪裡？
CVVS／遮蔽型
- 主要用途
- 有外部干擾疑慮的訊號迴路
- 構造差異
- 在芯線外增加遮蔽
細芯控制線
- 主要用途
- 需另查耐油、拖鏈與反覆彎曲等級
- 構造差異
- 柔軟導體，材料依型式
規格與尺寸表
同類規格擇一整理，表列數值供選用參考，不指定販售品牌。實際供貨的構造、尺寸與額定值，以選定產品為準。
CVV｜芯數與完成外徑
可左右滑動查看全部欄位
| 芯數 C | 0.5 mm² 外徑約 mm | 0.75 mm² 外徑約 mm | 1.25 mm² 外徑約 mm | 2 mm² 外徑約 mm |
|---|---|---|---|---|
| 2 | 8.2 | 8.6 | 9.7 | 10.6 |
| 3 | 8.6 | 9 | 10.2 | 11.1 |
| 4 | 9.3 | 9.8 | 11 | 12.1 |
| 5 | 10 | 10.6 | 11.1 | 12.4 |
| 6 | 10.8 | 11.4 | 12.1 | 13.4 |
| 7 | 10.8 | 11.4 | 12.1 | 13.4 |
| 8 | 11.6 | 12.3 | 13 | 14.5 |
| 10 | 13.4 | 14.3 | 15.1 | 16.9 |
| 12 | 13.8 | 14.7 | 15.6 | 17.4 |
| 16 | 15.3 | 16.3 | 17.2 | 19.5 |
| 20 | 16.9 | 18 | 19.2 | 21.6 |
| 24 | 18.7 | 20 | 21.3 | 23.6 |
| 30 | 19.9 | 20.4 | 22.8 | 25.9 |
| 36 | 21.4 | 23.1 | 24.6 | 28.1 |
| 使用條件：額定 600V 以下，PVC 絕緣及被覆；4 芯以下以顏色識別，5 芯以上黑色絕緣印白色線號；外徑僅適用本份原廠組成 | ||||
各型式產品說明
控制電纜
多芯控制電纜將控制、連鎖、警報與監測迴路集中配線；一般型適合固定配線，隔離或遮蔽型可降低變頻器、馬達及動力線產生的電氣干擾。
特性與適用場所
- 多芯集中配線，減少盤體至現場設備的分散線路並便於線號管理
- 可依訊號敏感度選用銅帶、銅網或鋁箔遮蔽，以及耐油、耐候等外被覆
- 控制盤、機械設備與儀器訊號迴路
- 工廠自動化、泵浦、空調、輸送及公共工程監控
規格辨識
- 常見型式
- CVV、CVVS／隔離或遮蔽控制電纜
- 額定電壓
- 常見 600V；仍依產品標示與控制系統確認
- 芯數與線徑
- 依 I/O 點數、共用線、壓降及預留芯數選擇
- 環境確認
- 電磁干擾、耐油、耐候、彎曲頻率與配線方式
檢驗、認證與使用條件
- 600V PVC 控制電纜常見依 CNS 4898 或原廠標準
- 部分參考表自 5 芯起列示；其他芯數請對照同頁的規格與來源範圍，不代表供貨僅限 5 芯以上
- 實際額定值、認證字號與可供規格，依選定廠牌最新原廠文件及工程圖說確認。
各廠牌原廠文件
點選廠牌，展開原廠型錄與相關文件。
太平洋電線電纜1 份文件
- 600V 聚氯乙烯控制電纜（CVV，原廠規格自 5 芯起列）
華新麗華1 份文件
- 600V PVC-PVC 控制電纜（CVV）
大亞電線電纜1 份文件
- 大亞控制及隔離電纜官方資料查看原廠產品資料 ↗
合機電線電纜1 份文件
- PVC 控制電纜型錄
華光電線電纜1 份文件
- 600V PVC 控制電纜（CVS）
選型前先看
用工程條件理解規格差異，再查看產品、廠牌與原廠資料。
