小線／喇叭／平波
- 主要用途
- 音響、低壓輔助連接
- 構造差異
- 平行或細芯構造
霈紳企業PEY SHANG← 回產品中心電線電纜 · PRODUCT GUIDE
通信／弱電線材
集中整理電話線、對講機線、喇叭線、同軸電纜、訊號電源複合線及市內通信電纜；可依系統、距離、室內外環境、遮蔽與施工方式快速選擇。電話・同軸・小線系列
同類線材集中比較，依線種、構造與規格範圍查閱。
構造與型式
- 1單線或細絞導體
- 2PE／PVC 絕緣（依線種）
- 3對絞或平行配置
- 4遮蔽／承力（指定型）
- 5外被
50 芯、100 芯在小線市場名稱通常指導體股數，不是電話線的 50 對、100 對。屋內、架空自持、地下填充及同軸分開選用。
這幾種線，差在哪裡？
PE-PVC 屋內話纜
- 主要用途
- 電話、對講與屋內幹線
- 構造差異
- 多對色碼、PE 絕緣＋PVC
CCP-LAP-SS
- 主要用途
- 戶外自持通信
- 構造差異
- 含架空承力構造
FS-JF-LAP／FS-STP
- 主要用途
- 地下通信管道
- 構造差異
- 填充／防潮／護套依型式
同軸及訊號電源複合
- 主要用途
- 監視、天線與射頻訊號
- 構造差異
- 同軸阻抗與電源芯分別選
規格與尺寸表
同類規格擇一整理，表列數值供選用參考，不指定販售品牌。實際供貨的構造、尺寸與額定值，以選定產品為準。
PE-PVC 屋內電話電纜尺寸
可左右滑動查看全部欄位
| 對數 P | 0.4 mm 完成外徑約 mm | 0.5 mm 完成外徑約 mm |
|---|---|---|
| 6 | 5.8 | 6.5 |
| 10 | 6.8 | 7.6 |
| 20 | 8.4 | 9.6 |
| 30 | 9.7 | 11.1 |
| 50 | 12 | 13.8 |
| 100 | 16.1 | 18.7 |
| 200 | 22 | 25.7 |
| 300 | 26.3 | 31.1 |
| 400 | 30.3 | 35.8 |
| 600 | 36.3 | 43 |
| 使用條件：線徑是單線直徑 mm；P 為對數；0.4 mm 絕緣標準厚 0.13 mm，0.5 mm 為 0.15 mm | ||
各型式產品說明

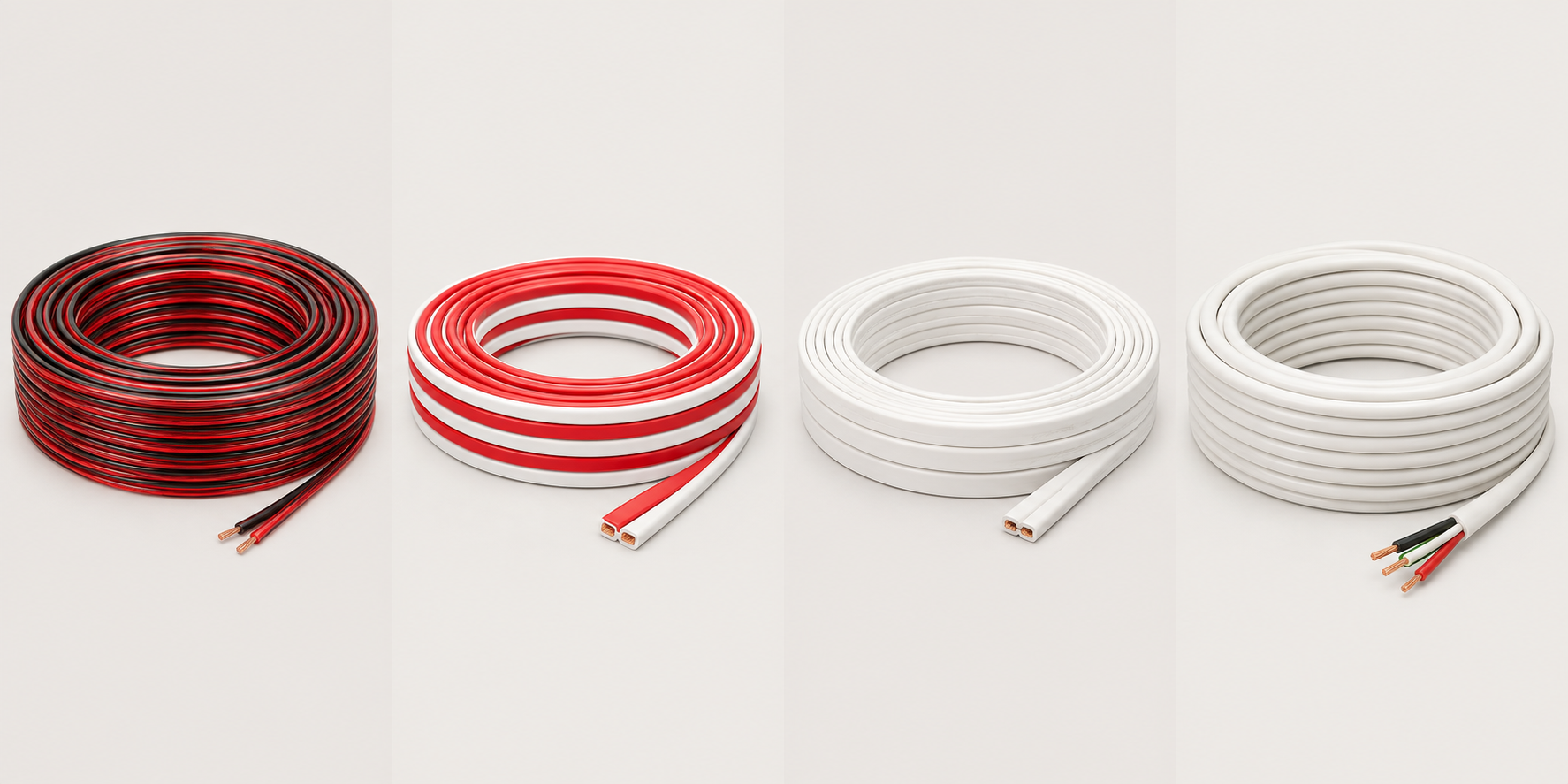

永紳小線系列｜透明線・平波線・細芯電線
以永紳電線電纜常用小線品項整理，方便以市場俗稱直接搜尋與詢價。不同名稱可能代表不同導體股數或截面，訂購時仍須同時提供用途與完整規格；頁面圖片為構造外觀示意，不代表特定包裝。
特性與適用場所
- 喇叭線與透明線常見 50 芯、100 芯
- 白扁線常見 1.6、2.0 mm
- 平波線常見 30／50／100 芯及 0.5／0.75／1.25 mm²；細芯電線常見 0.5／0.75／1.25 mm²
- 喇叭、音響及一般低壓訊號連接
- 設備內部、小型電器及低壓輔助配線
規格辨識
- 喇叭線／透明線
- 50 芯、100 芯
- 白扁線
- 1.6、2.0 mm
- 平波線
- 30／50／100 芯；0.5／0.75／1.25 mm²
- 細芯電線
- 0.5／0.75／1.25 mm²
檢驗、認證與使用條件
- 芯數、截面積與容許電流不是同一概念，須依產品標示確認
- 不適用於超過產品額定電壓或需特定耐燃認證的迴路
- 實際額定值、認證字號與可供規格，依選定廠牌最新原廠文件及工程圖說確認。
PE-PVC 屋內電話線／通信話線
供建築物內電話、對講與一般低頻弱電訊號使用，以多對芯結構集中配線；選用時須依系統容量、傳輸距離及建築防火要求核對線徑、對數與被覆。
特性與適用場所
- 多對芯與色碼設計方便分線、辨識及端接
- 可從小對數用戶端配線延伸至較多對數的弱電幹線
- 住宅、辦公室、旅館與公共建築電話配線
- 對講、總機、門口機及一般低頻弱電訊號
規格辨識
- 常見名稱
- 電話線、通信話線、屋內通信電纜、PE-PVC
- 常見線徑
- 0.4、0.5、0.65 mm；依品牌及系統需求
- 對數
- 依端點數、預留量與配線架容量選擇
- 詢價資料
- 線徑、對數、長度、耐燃要求及指定廠牌
檢驗、認證與使用條件
- 依 CNS、電信系統與業主規範核對
- 不可因芯數相近而直接替代網路線或控制電纜
- 實際額定值、認證字號與可供規格，依選定廠牌最新原廠文件及工程圖說確認。
喇叭線／平行花線／白扁線
用於廣播、音響及部分低壓訊號連接；應依喇叭阻抗、總功率、線路長度與施工位置選擇導體截面及外被覆，不能只依外觀選線。
特性與適用場所
- 平行導體便於辨識極性與端接，適合一般廣播及音響迴路
- 較長距離或較大功率時，需增加導體截面以降低線路損失
- 公共廣播、背景音樂、會議室及門市音響
- 住宅喇叭、擴大機至揚聲器與低壓訊號配線
規格辨識
- 常見名稱
- 喇叭線、音響線、平行花線、白扁線
- 選線依據
- 負載阻抗、功率、距離、壓降與配線方式
- 導體
- 股數、截面積與材質依產品規格確認
- 詢價資料
- 用途、線長、導體規格、顏色及室內外環境
檢驗、認證與使用條件
- 公共建築、消防廣播或特殊場所應另核對耐燃耐熱及圖說要求
- 埋牆、管內或戶外使用須確認外被覆與施工適用性
- 實際額定值、認證字號與可供規格，依選定廠牌最新原廠文件及工程圖說確認。
訊號電源複合線
將影像或控制訊號線與電源芯線整合於同一外被，方便監視攝影機與現場弱電設備一次佈線；訊號與電源部分仍須分別核對規格。
特性與適用場所
- 單次佈線可同時提供訊號與低壓電源，減少多條線材整理負擔
- 依系統可選同軸加電源、自持加電源或多芯控制加電源等構造
- CCTV 監視攝影機、對講與戶外弱電設備
- 建築物間或較長距離的訊號與電源整合配線
規格辨識
- 常見型式
- 同軸＋2C 電源、自持同軸＋2C 電源、訊號＋電源
- 核對重點
- 同軸規格、電源芯線截面、總長、室內外與自持需求
- 施工
- 端接時分開確認訊號接頭、電源極性與防水
- 詢價資料
- 設備型號、傳輸距離、電源規格、接頭及安裝環境
檢驗、認證與使用條件
- 須確認設備電壓、電流、線路壓降、訊號阻抗及接地方式
- 不可將低壓訊號／電源複合線用於超出標示的市電或動力用途
- 實際額定值、認證字號與可供規格，依選定廠牌最新原廠文件及工程圖說確認。
CCP-LAP-SS 市內自持電纜
適用戶外架空的市內通信線路，透過自持承力與積層護套構造兼顧懸掛、遮蔽及環境保護；實際跨距與施工拉力須依原廠資料設計。
特性與適用場所
- 自持構造可配合架空配線，減少另設承力線的需求
- 積層鋁帶與外被覆提供遮蔽及戶外機械保護
- 市內通信支線、園區與廠區戶外弱電幹線
- 建築物間架空電話或控制訊號配線
規格辨識
- 構造辨識
- CCP-LAP-SS 自持／積層護套系列
- 選用重點
- 線徑、對數、跨距、風載、承力與防潮
- 施工
- 依原廠容許拉力與彎曲半徑架設
- 詢價資料
- 路徑、跨距、對數、總長及端接方式
檢驗、認證與使用條件
- 依電信、業主及原廠產品規範確認
- 架空張力、固定配件、防雷與接地須納入整體施工設計
- 實際額定值、認證字號與可供規格，依選定廠牌最新原廠文件及工程圖說確認。
FS-JF-LAP／FS-STP 市內通信電纜
供地下管道或市內通信幹線使用，依型式以填充、防潮、遮蔽及機械保護構造應對地下環境；各代號代表的結構不同，訂購時應提供完整型式。
特性與適用場所
- 填充或防潮構造降低水氣沿線材內部擴散的風險
- 遮蔽與護套設計適合多對數市內幹線及地下管道
- 地下管道、市內配纜與園區通信幹線
- 交換設備至用戶端或建築物間多對通信
規格辨識
- 常見型式
- FS-JF-LAP、FS-JF-LAP-SS、FS-STP 等
- 主要條件
- 線徑、對數、充膠／充氣、遮蔽與護套
- 環境
- 地下管道、潮濕或需較高機械保護場所
- 詢價資料
- 完整代號、線徑、對數、長度及安裝環境
檢驗、認證與使用條件
- 依中華電信、CNS、業主規範與原廠試驗文件確認
- 地下使用仍須配合管路排水、接續盒與端末防水施工
- 實際額定值、認證字號與可供規格，依選定廠牌最新原廠文件及工程圖說確認。
監視／天線同軸電纜
以中心導體、介電層、外導體遮蔽與護套形成同軸結構，常用於 CCTV 影像、共同天線、無線電及射頻系統；阻抗、頻率與接頭必須整套匹配。
特性與適用場所
- 同軸幾何結構有助維持特性阻抗並降低外部干擾
- 可選一般、自持、同軸加電源及不同線徑系列，配合距離與衰減需求
- 監視攝影機、數位電視、共同天線與射頻設備
- 機房、廣播、無線電、通訊與量測系統
規格辨識
- 常見規格
- 3C-FB、5C-FB、7C-FB、RG-6U、RG-11U、RG-58A/U
- 無線電系列
- 5D-FB、8D-FB 等；須核對阻抗與設備頻段
- 戶外／複合
- 自持型、同軸＋電源型依跨距與設備供電選擇
- 詢價資料
- 系統頻率、阻抗、線長、接頭、室內外及是否需要自持
檢驗、認證與使用條件
- 依設備介面、系統阻抗及原廠規格確認
- 線材、接頭、轉接器與施工品質會共同影響傳輸結果
- 實際額定值、認證字號與可供規格，依選定廠牌最新原廠文件及工程圖說確認。
各廠牌原廠文件
點選廠牌，展開原廠型錄與相關文件。
太平洋電線電纜1 份文件
- 太平洋通信電纜官方產品資料查看原廠產品資料 ↗
華新麗華1 份文件
- 華新麗華通信銅纜規格與下載查看原廠產品資料 ↗
大亞電線電纜4 份文件
- PE-PVC 屋內通信電纜
- CCP-LAP-SS 市內自持電纜
- FS-JF-LAP-SS 市內自持電纜
- FS-STP 市內電纜
選型前先看
用工程條件理解規格差異，再查看產品、廠牌與原廠資料。
選型與詢價常見問題
先整理工程現場最常遇到的問題；實際規格仍以使用條件、圖說及訂購當下的原廠資料為準。
通信電纜與網路線可以互相替代嗎？＋
不可以。兩者的傳輸方式、頻寬、阻抗、絞距與端接系統不同，應依電話或弱電訊號、乙太網路等用途分別選用。
通信線材詢價需要提供什麼？＋
請提供訊號用途、對數或芯數、傳輸距離、室內或戶外、架空或管路配線、遮蔽與耐燃需求；若是網路線，還需提供 Cat 等級、遮蔽型式及是否需要接頭。
屋內通信電纜可以直接拉到戶外或地下嗎？＋
不建議。戶外、架空與地下管道需要考量耐候、防潮、承力及機械保護，應選用相符構造並配合正確接續與防水施工。
多對通信電纜的對數怎麼抓？＋
先依實際端點與系統容量計算，再保留合理備用對數；同時要核對配線架、接續盒、線徑、距離與施工空間。
有馬達或變頻器干擾時，只換遮蔽線就夠嗎？＋
不一定。還要處理動力線與訊號線分流、遮蔽層接地、盤內端接與設備接地；錯誤施工可能讓遮蔽效果大幅降低。
監視器要用同軸線還是網路線？＋
取決於攝影機與錄影系統介面。傳統或特定影像系統常用相符阻抗的同軸電纜，IP 攝影機多用網路線；若以 PoE 供電，還要確認功率、距離、導體規格與環境溫度。
同軸電纜的 3C、5C、7C 或 RG 規格怎麼選？＋
須依系統阻抗、頻率、傳輸距離、允許衰減、接頭及室內外環境選擇。數字較大不等於可直接替代，設備端接與施工彎曲條件也要一起核對。
喇叭線只看粗細就可以嗎？＋
還要看喇叭阻抗、總功率、線路長度、導體材質與施工位置。消防廣播、公共建築或管內配線，另須配合圖說確認耐燃耐熱與外被覆要求。
