依實際經銷品項與施工用途，整理零料、端子及盤內配線用品。01 · PRODUCT INFORMATION3M 高壓電纜處理頭
3M QT-II 冷縮式中壓電纜末端處理頭利用電場控制、絕緣恢復與密封結構，使電纜可靠連接開關盤或變壓器。屋內型與屋外型須依施工環境分開選用。
主要用途
25 kV 電纜的戶內／戶外端末施工；安裝時另搭配符合導體線徑的高壓端子，並以固定座支撐電纜。
規格確認
先依戶內或戶外環境選系列，再以實際電纜絕緣外徑核對型號，最後確認導體線徑。
產品規格表
屋內型 QT-II
25 kV；每組通常為 3 支- QT-251｜絕緣外徑 16–28 mm｜導體 35–100 mm²
- QT-252｜絕緣外徑 27–46 mm｜導體 125–325 mm²
屋外型 5690K 系列

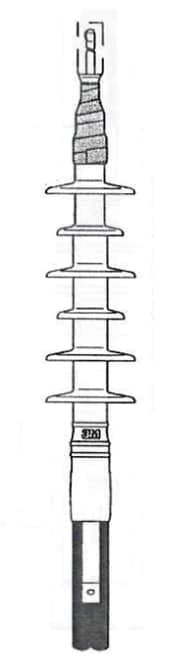

15–25/28 kV；耐候型- 5691K｜絕緣外徑 16.3–22.9 mm｜導體 2–1 AWG
- 5692K｜絕緣外徑 21.3–33.8 mm｜導體 1/0–250 kcmil
查看完整規格 →
02 · PRODUCT INFORMATION高壓電纜固定座

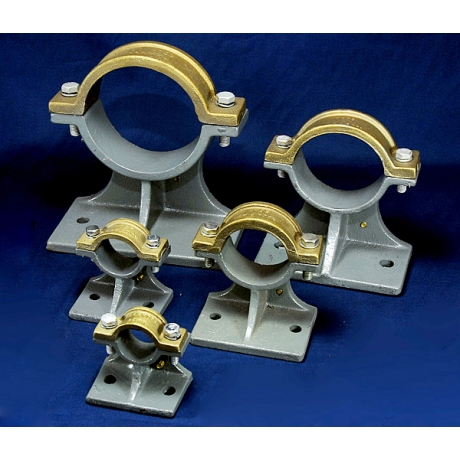

鑄鐵式高壓電纜固定座，用來夾持與支撐電纜，降低電纜自重、彎曲與短路電動力對端末接點的影響。
主要用途
高壓電纜進出盤、電纜支撐與定位；施工時通常配合高壓電纜處理頭及符合線徑的高壓端子。
規格確認
依電纜外徑選擇固定座口徑，並核對固定孔位、安裝間距與夾持鬆緊。
產品規格表
03 · PRODUCT INFORMATION高壓端子／高壓接續套管
高壓端子是中高壓電纜導體與設備端子之間的壓著連接元件。本頁將單孔端子、雙孔端子與直線接續套管分開整理，方便依導體截面、設備孔位及安裝空間逐項核對。
FEATURES產品特色
紅銅端子以壓著方式形成穩定的導電接續；長筒設計提供足夠壓著區域，單孔、雙孔及接續套管可依設備端子與施工方式分開選擇。
APPLICATION通用場所
用於中高壓電纜終端、變壓器一次側、配電盤與開關設備引接，也可搭配冷縮或熱縮式高壓電纜處理材料施工。
COMPLIANCE檢驗與規範
以 KSS 官方資料為例，材質為紅銅，並標示符合 RoHS 與無鹵要求；其他型號仍應依實際供應品牌的最新規格與證明確認。
SELECTION選型重點
依序確認導體截面、單孔或雙孔、設備螺栓孔徑、端子寬度與施工空間；壓著模具及壓接次數須配合端子與工具規範。

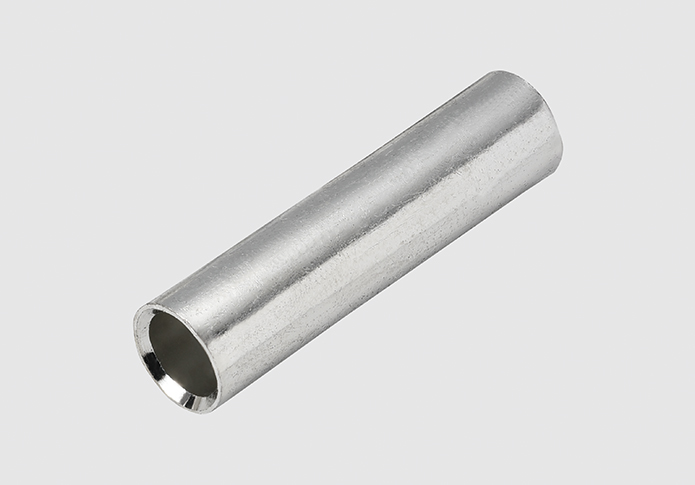

STRAIGHT JOINT SLEEVE高壓接續套管（BL 系列）
接續套管沒有螺栓孔，是將兩條相同或相容線徑的電纜導體分別插入套管兩端，再以對應模具壓著，完成直線導體接續。它與設備端末使用的單孔、雙孔端子用途不同。
- 適用於中高壓電纜直線接續或中間接頭施工
- 紅銅長管結構，兩端共用一段連續壓著筒身
- 依導體截面、AWG／DIN 線規及筒體內徑選擇型號
- 壓著完成後仍須搭配相符的中間接頭材料恢復絕緣、屏蔽與防水層
PRODUCT SPECIFICATIONS產品規格表

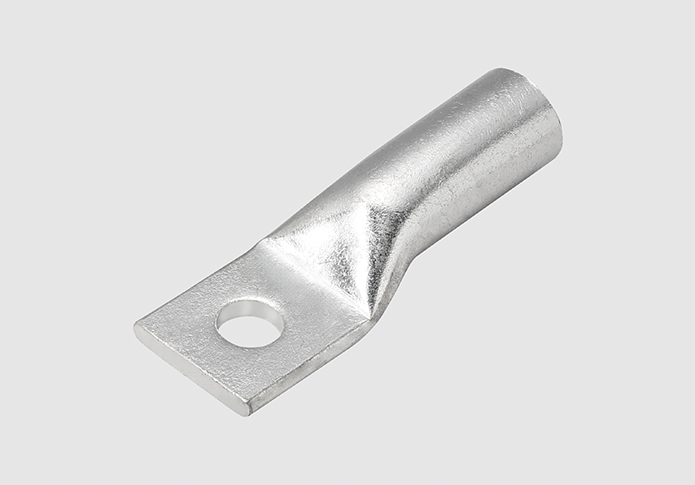

單孔高壓端子
| 型號 | 螺絲孔徑 | 端子寬度 | 壓著筒長 | 總長 | 筒外徑 | 筒內徑 | 適用線規 |
|---|
| CL38-10H | 10.5 | 18.3 | 34.0 | 64 | 12.4 | 9.8 | #2 AWG |
| CL38-12H | 13.0 | 18.3 | 34.0 | 64 | 12.4 | 9.8 | #2 AWG |
| CL60-12H | 13.0 | 20.5 | 36.0 | 70 | 14.0 | 11.0 | 1/0 AWG |
| CL80-12H | 13.0 | 23.2 | 38.0 | 75 | 16.0 | 13.0 | 3/0 AWG |
| CL100-12H | 13.0 | 26.0 | 40.0 | 75 | 18.0 | 14.0 | 4/0 AWG |
| CL125-12H | 13.0 | 28.0 | 40.0 | 85 | 20.0 | 16.0 | 250 MCM |
| CL150-12H | 13.0 | 31.0 | 46.0 | 94 | 22.0 | 17.0 | 300 MCM |
| CL180-12H | 13.0 | 33.0 | 46.0 | 98 | 23.0 | 18.2 | 350 MCM |
| CL200-12H | 13.0 | 36.0 | 48.0 | 104 | 26.0 | 20.0 | 400 MCM |
| CL250-12H | 13.0 | 40.0 | 48.0 | 114 | 28.0 | 22.0 | 500 MCM |
| CL325-12H | 13.0 | 45.0 | 50.0 | 118 | 32.0 | 25.0 | 650 MCM |
| 使用條件：尺寸單位：mm；型號及尺寸以實際供應規格為準 |

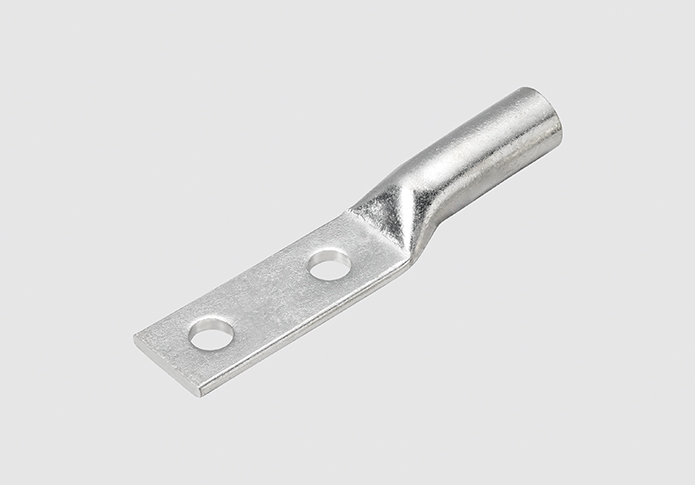

雙孔高壓端子
| 型號 | 螺絲孔徑 | 端子寬度 | 壓著筒長 | 總長 | 筒外徑 | 筒內徑 | 適用線規 |
|---|
| CL38-10-2H | 13.0 | 18.3 | 34.0 | 130.0 | 12.4 | 9.8 | #2 AWG |
| CL60-12-2H | 13.0 | 20.5 | 36.0 | 130.0 | 14.0 | 11.0 | 1/0 AWG |
| CL80-12-2H | 13.0 | 23.2 | 38.0 | 132.0 | 16.0 | 13.0 | 3/0 AWG |
| CL100-12-2H | 13.0 | 26.0 | 40.0 | 135.0 | 18.0 | 14.0 | 4/0 AWG |
| CL125-12-2H | 13.0 | 28.0 | 40.0 | 150.0 | 20.0 | 16.0 | 250 MCM |
| CL150-12-2H | 13.0 | 31.0 | 46.0 | 150.0 | 22.0 | 17.0 | 300 MCM |
| CL180-12-2H | 13.0 | 33.0 | 46.0 | 150.0 | 23.0 | 18.2 | 350 MCM |
| CL200-12-2H | 13.0 | 36.0 | 48.0 | 150.0 | 26.0 | 20.0 | 400 MCM |
| CL250-12-2H | 13.0 | 40.0 | 48.0 | 150.0 | 28.0 | 22.0 | 500 MCM |
| 使用條件：尺寸單位：mm；訂購前另確認孔距及設備端子的安裝方向 |
高壓接續套管 BL 系列
| 型號 | 總長 L | 筒內徑 I.D. | 筒外徑 O.D. | AWG 線規 | DIN 截面 |
|---|
| BL-8 | 52 | 4.0 | 6.2 | #8 | 10 mm² |
| BL-14 | 50 | 6.0 | 8.8 | #5 | 16 mm² |
| BL-22 | 55 | 7.7 | 10.5 | #4 | 25 mm² |
| BL-38 | 64 | 9.8 | 12.4 | #2 | 35 mm² |
| BL-60 | 71 | 11.0 | 14.0 | 1/0 | 50 mm² |
| BL-80 | 75 | 13.1 | 16.0 | 3/0 | 70 mm² |
| BL-100 | 75 | 14.0 | 18.0 | 4/0 | 95 mm² |
| BL-125 | 87 | 15.6 | 20.0 | 4/0 | 120 mm² |
| BL-150 | 95 | 17.0 | 22.0 | 300 MCM | 150 mm² |
| BL-180 | 98 | 18.2 | 23.0 | 350 MCM | 185 mm² |
| BL-200 | 105 | 20.0 | 25.8 | 400 MCM | 240 mm² |
| BL-250 | 115 | 22.0 | 28.2 | 500 MCM | 240 mm² |
| BL-325 | 120 | 24.2 | 32.0 | 600 MCM | 300 mm² |
| BL-400 | 130 | 29.3 | 36.3 | 800 MCM | 400 mm² |
| BL-500 | 150 | 31.0 | 40.0 | 1000 MCM | 500 mm² |
| 使用條件：材質為紅銅，尺寸單位：mm |
04 · PRODUCT INFORMATION絕緣膠帶／電火布
一般 PVC 電火布用於低壓導線接頭絕緣、顏色識別與外層保護；高壓自融膠帶則用於電纜接續、端末包覆與防水絕緣。
主要用途
低壓配線、導線接頭、高壓電纜接續與端末施工。
規格確認
依高壓或低壓用途，再確認寬度、長度、耐壓、耐溫及自融性能。
產品規格表
一般電火布

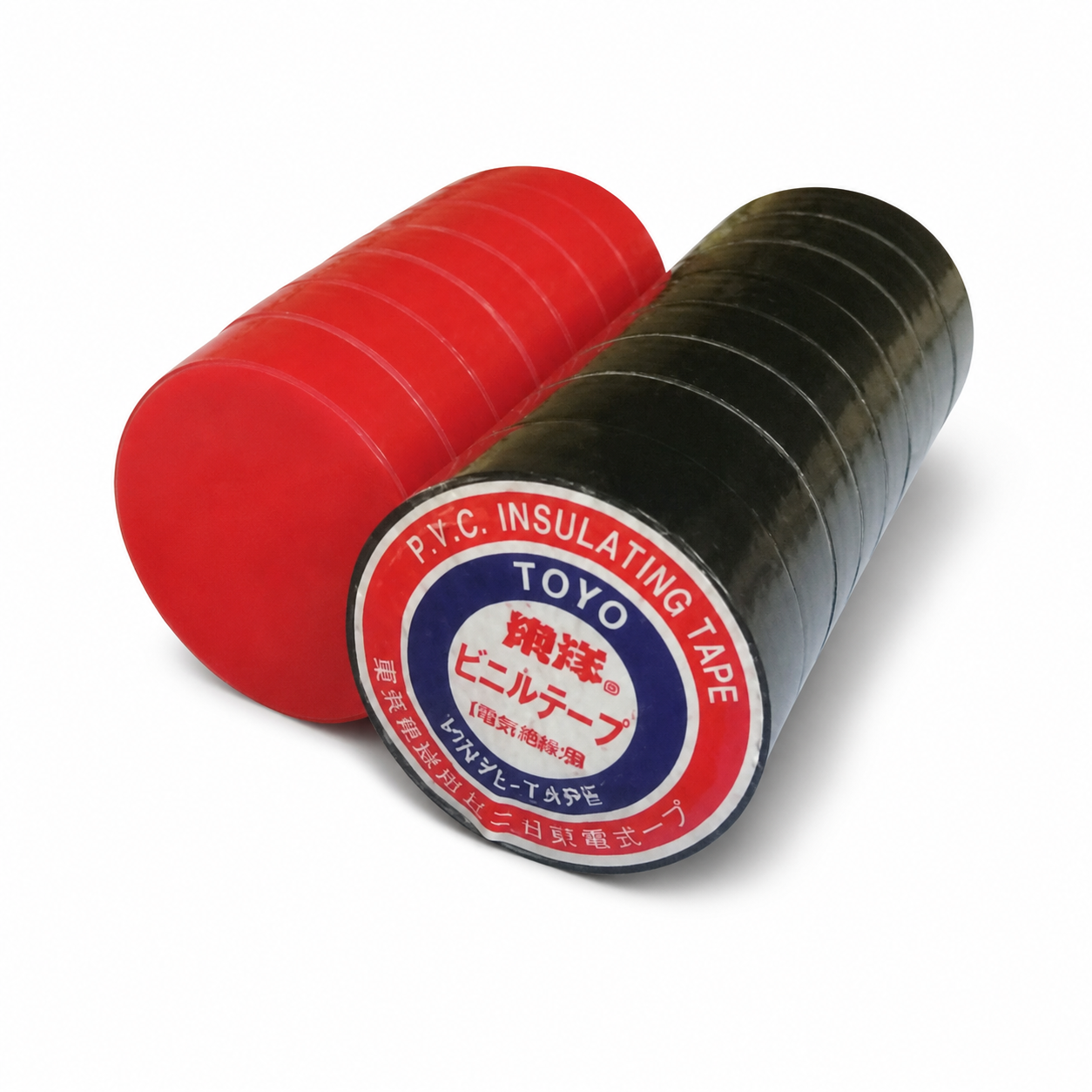

東洋 PVC 絕緣膠帶；顏色：黑、紅、黃、綠、藍、白、灰- 0.13 × 18 mm × 15 M
- 0.13 × 19 mm × 20 M
- 0.13 × 48 mm × 20 M
高壓膠布
依施工電壓、厚度與自融性能選用- 日東 No.15｜0.5 × 19 mm × 10 M｜丁基橡膠自融膠帶
- 古河一號｜20 mm × 1 mm × 5 M
- 古河二號｜20 mm × 0.5 mm × 10 M
- 3M 高壓自融性絕緣膠帶
05 · PRODUCT INFORMATION尼龍紮線帶／不鏽鋼束帶
尼龍紮線帶適合一般盤內與設備整理；不鏽鋼束帶適合戶外、高溫或腐蝕等較嚴苛環境。
主要用途
控制盤、機械配線、戶外設備、太陽能與電纜整理固定。
規格確認
選用時確認長度、寬度、材質、耐候與使用環境。
產品規格表
尼龍紮線帶
白色／黑色，每包 100 PCS- 100 × 2.5 mm
- 120 × 2.5 mm
- 150 × 3.6 mm
- 180 × 3.6 mm
- 200 × 4.8 mm
- 250 × 4.8 mm
- 300 × 4.8 mm
- 300 × 7.6 mm
- 370 × 4.8 mm
- 430 × 4.8 mm
- 450 × 7.6 mm
不鏽鋼束帶

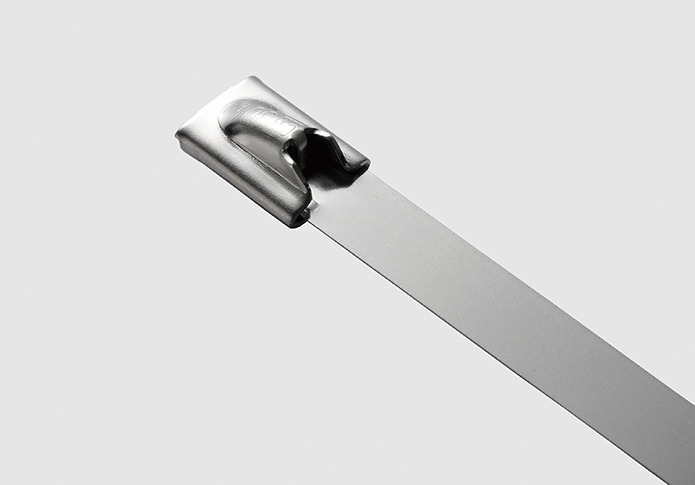

KSS BST／BCT 系列；窄版 4.6 mm、寬版 7.9 mm- 127、152、201、266、300、362、521 mm
- 長尺寸另有 679、838 mm
- BST｜316 不鏽鋼
- BCT｜304 不鏽鋼

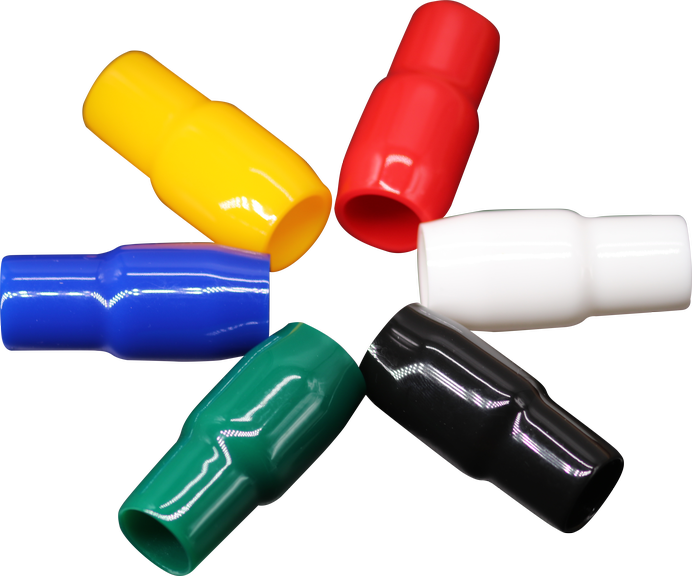

06 · PRODUCT INFORMATION絕緣色套
採軟質 PVC 製作，套在電線端子壓著後的裸露部位，提供絕緣保護，並可利用不同顏色辨識線路。
主要用途
控制盤、配電盤、機械設備及電纜端子的絕緣包覆與顏色識別。
規格確認
依適用端子平方數選擇色套型號，再核對 D1、D2 內徑及包裝數量。
產品規格表
絕緣色套完整規格
V-1.25～V-60 每包 100 PCS；V-80～V-250 每包 50 PCS；V-325 每包 25 PCS- V-1.25｜D1 3.3／D2 3.1 mm
- V-2｜D1 4.5／D2 3.7 mm
- V-3.5｜D1 5.7／D2 4.1 mm
- V-5.5｜D1 5.7／D2 5.2 mm
- V-8｜D1 7.2／D2 6.2 mm
- V-14｜D1 10.0／D2 8.0 mm
- V-22｜D1 12.0／D2 9.5 mm
- V-38｜D1 14.0／D2 11.8 mm
- V-60｜D1 16.8／D2 13.5 mm
- V-80｜D1 19.0／D2 16.0 mm
- V-100｜D1 22.0／D2 18.0 mm
- V-125｜D1 24.0／D2 20.0 mm
- V-150｜D1 24.4／D2 22.0 mm
- V-200｜D1 32.2／D2 24.0 mm
- V-250｜D1 38.0／D2 26.5 mm
- V-325｜D1 38.0／D2 29.0 mm
07 · PRODUCT INFORMATION佳力壓著端子／接線端子
CALY 佳力端子依接續方式分為接線端子、銅管端子及 PVC／尼龍絕緣端子。照片依外形系列展示，不代表每個線徑與孔徑的精確實拍；同系列可共用代表照，尺寸及壓著條件仍依完整型號確認。
主要用途
控制盤、配電盤、機械線束、設備端子與電纜末端接續。
規格確認
先選圓型、Y 型、方型或中接型，再核對導體截面、螺絲孔徑、端子長度、絕緣材料及相符壓著工具。R8-6 與 R5.5-5 可共用圓型外觀參考，但線徑與孔徑不同，不能因此互換規格。
產品規格表
接線端子
依接續方式與設備端子選型- R 圓型端子
- Y 型端子
- CB／SB 無熔絲開關方型端子
- 雙孔圓型端子
- FG 旗型端子
- PIN 圓針型／扁平型端子
- B 非絕緣中接端子
銅管端子
單孔、雙孔及角度型- CL／CLN R 型銅管端子
- FCL 90°／MCL 45° 銅管端子
- CD 德規銅管端子
- TL／TLL 單孔及加長型端子
- 2TLL 雙孔加長型端子
- DL／EH 雙孔可調式端子
PVC／尼龍絕緣端子
依線徑與絕緣顏色選用- RF／RV 圓型絕緣端子
- YF／YV Y 型絕緣端子
- R 鉤型絕緣端子
- PTN 針型絕緣端子
- BV／DBV 絕緣中接端子
- 尼龍絕緣圓型、Y 型與中接端子
OFFICIAL CATALOG INDEX佳力電子型錄重點分類
- 接線端子系列｜R、Y、CB／SB、旗型與針型
- 單孔銅管端子｜CL、CLN、FCL、MCL、CD、TL／TLL
- 雙孔銅管端子｜2TLL、DL、EH
- 中接端子｜B 非絕緣、BV／DBV 絕緣型
- PVC／尼龍絕緣端子｜RF／RV、YF／YV、PTN
- 配線工具｜依端子與導體線徑選擇相符壓著工具

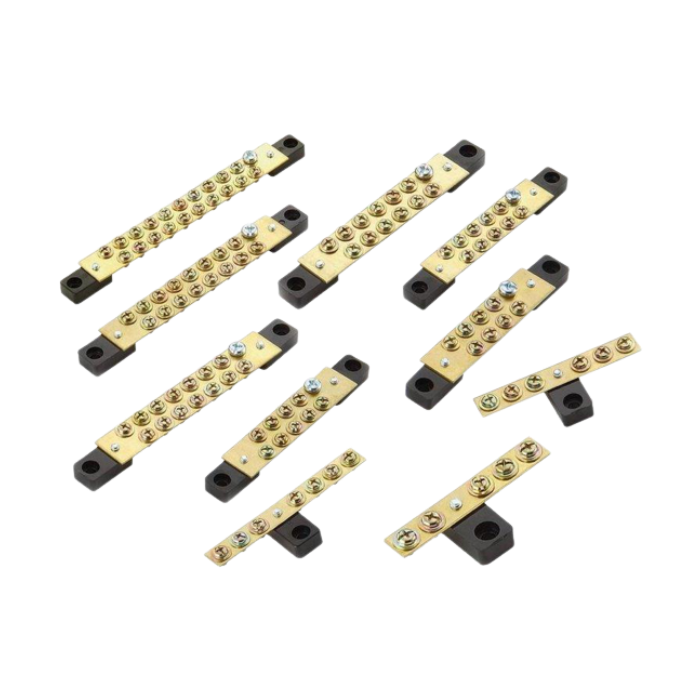

查看完整規格 → 08 · PRODUCT INFORMATION接地端子板／動力端子板
接地端子板集中保護接地線；動力端子板用於較大電流導體的接續與分配。P 數代表接點數，前台以清楚的 P 數直接列示。
主要用途
配電盤、控制盤、動力盤及設備進出線集中連接。
規格確認
選用時核對接地或動力用途、P 數、排數、額定電流、螺栓及導線截面。
產品規格表

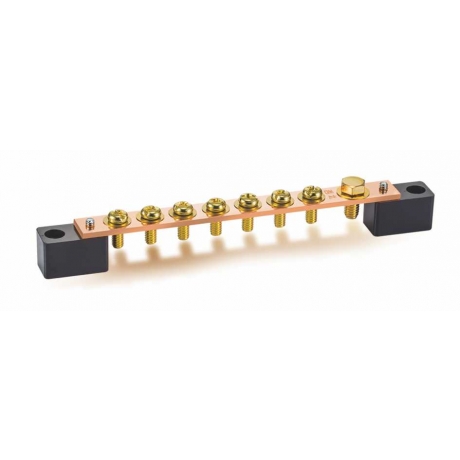

接地端子板
3P～7P 為單排；8P～10P 為雙排動力端子板
西北 GTB 系列；最大耐電流 120A

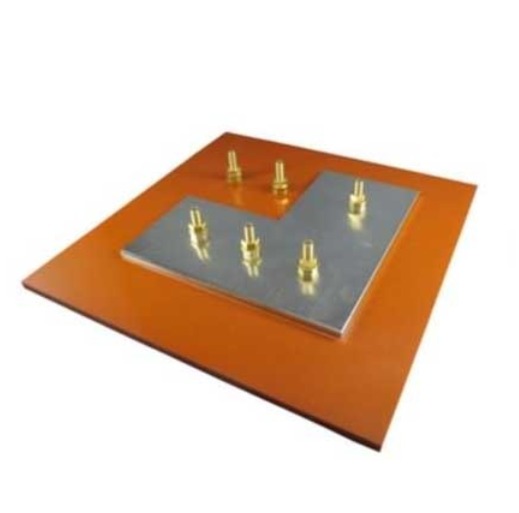

09 · PRODUCT INFORMATION電信接地銅板 L 型
L 型銅板提供通訊與弱電設備接地線集中銜接，搭配 8 mm 電木板固定，方便機房及箱體安裝。
主要用途
電信機房、弱電箱、通訊設備與建築接地匯集。
規格確認
現有 300、338、350 型；電木板厚度均為 8 mm。
產品規格表
電信接地銅板實際規格
L 板系列- 300 型｜電木板｜厚度 8 mm
- 338 型｜電木板｜厚度 8 mm
- 350 型｜電木板｜厚度 8 mm
10 · PRODUCT INFORMATION配線槽
用於盤內導線收納、分流與保護，使動力線、控制線及訊號線排列清楚，方便施工與檢修。
主要用途
控制盤、配電盤、機械設備及自動化盤內配線。
規格確認
型錄標示方式為「寬 × 高－齒距」；開放型每支 1.7 M，密閉型每支 2 M，色系為乳白灰。下表只保留霈紳較常銷規格。
產品規格表
開放式絕緣配線槽
常銷規格｜每箱支數；每支 1.7 M| 規格尺寸 | 每箱支數 |
|---|
| 25×25-4 | 88 支 |
| 33×33-4 | 54 支 |
| 33×45-4 | 40 支 |
| 33×65-4 | 30 支 |
| 45×45-4 | 30 支 |
| 45×65-4 | 24 支 |
| 50×50-4 | 26 支 |
| 65×45-4 | 20 支 |
| 65×65-4 | 16 支 |
密閉式配線槽
常銷規格｜每箱支數；每支 2 M| 規格尺寸 | 每箱支數 |
|---|
| 33×33 | 40 支 |
| 33×45 | 48 支 |
| 33×65 | 36 支 |
| 40×40 | 40 支 |
| 45×45 | 32 支 |
| 45×65 | 40 支 |
| 50×50 | 32 支 |
| 60×60 | 18 支 |
| 65×65 | 18 支 |
| 100×100 | 12 支 |
11 · PRODUCT INFORMATION磁珠／茶台／單線架／三線架
包含磁珠、茶台、U 型單線架附茶台、三線架附茶台與裝腳瓷器，供明線導線支撐、轉向及定位，內容依霈紳電子目錄現有品項整理。
主要用途
室內外明線配線、牆面、設備及架空低壓線路的導線固定。
規格確認
依磁珠或架體型式、單線或三線配置、瓷礙子數量、安裝位置及導線路徑選用。
產品規格表
架體與絕緣配件
霈紳電子目錄現有品項- 磁珠｜明線導線支撐與絕緣
- 茶台｜搭配線架及瓷輪固定

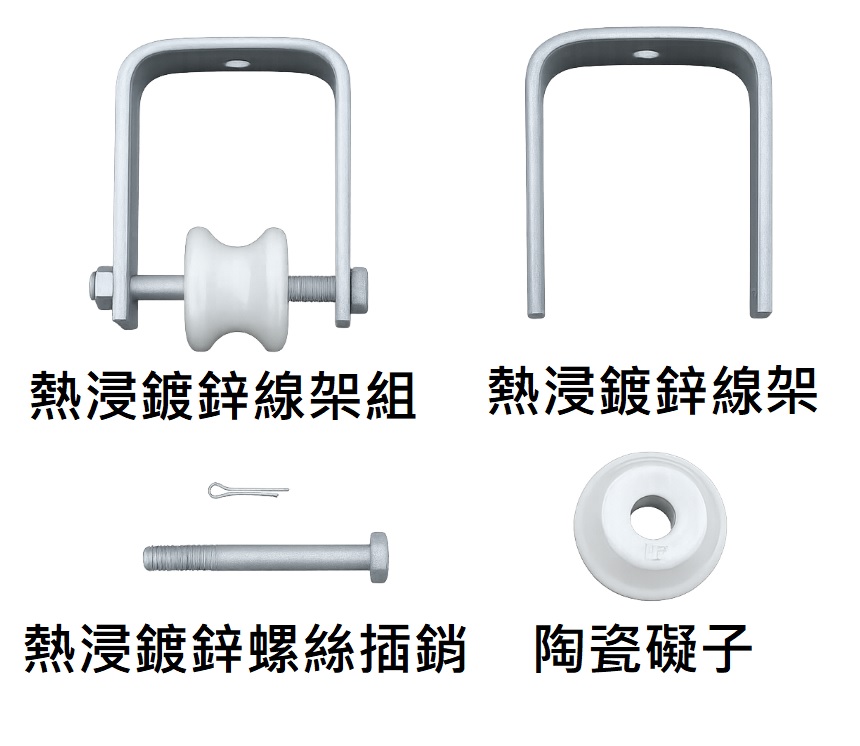

- U 型單線架附茶台｜單瓷輪
- 低壓三線架附茶台｜三只瓷礙子
- 裝腳瓷器｜依固定位置與尺寸選用
12 · PRODUCT INFORMATION象牌電表箱／電表座
象牌塑膠電表箱可依單相或三相電表、圓型或方型表面及防雨需求選用；同頁並整理工程常用的圓型與鐵箱電表座。
規格確認
先確認相別、線式、額定電流、表面外型、安裝位置與防雨需求，再核對電表座端子數及進線牙規。
產品規格表
象牌塑膠電表箱
依電表外型與相線系統選擇- LC-A001｜單相二線 110 V｜方型
- LC-A004｜三相三線 15 A｜圓型
- LC-A005｜單相三線｜雨罩式
- LC-A006｜單相三線 220 V｜圓型
電表座
工程常用額定電流；施工前仍須核對台電與現場規範- 圓型電表座｜單相三線｜100 A／135 A
- 鐵箱電表座｜單相三線｜200 A
- 鐵箱電表座｜三相四線｜200 A
- 進線牙規及封印配件依實際電表座確認
13 · PRODUCT INFORMATION接線盒 BOX
將塑膠配線盒、集線盒與金屬 BOX 整合在同一分類。包含側掀式、防水式、簡易型、卡式 GH 盒及一聯明盒，也保留八角、單聯與加深金屬 BOX。
主要用途
建築配管接線與分歧、弱電及控制線整理、開關插座安裝、戶外接點防護。
規格確認
先依環境選擇塑膠、尼龍或金屬，再確認盒型、尺寸、防護需求、深度、板厚及配管孔徑。
產品規格表
塑膠配線盒／集線盒
晉立塑膠現行產品與霈紳供應品項- 側掀式集線盒｜135W／135B、130W／130B、100W／100B
- 防水接線盒｜ABS JL-BOX032W
- 防水集線盒｜尼龍 JL-BOX032G，IP66
- 簡易型集線盒｜大、小、小黑
- 漏電盒、2P 卡式 GH 盒、2P／3P 通用 GH 盒
- 高防護等級防水接線盒、一聯明盒

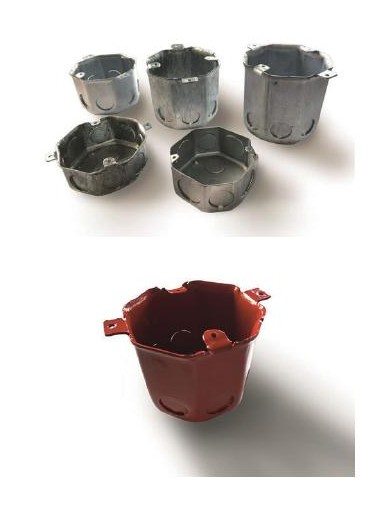

熱浸鍍鋅八角 BOX
規格｜板厚｜孔徑- 一般型｜1.2／1.6／2.0 mm｜1/2、3/4 吋
- 加深 6.5 cm｜1.2／1.6／2.0 mm｜1/2、3/4、1 吋
- 加深 7.5 cm｜1.6／2.0 mm｜1/2、3/4、1 吋
- 加深 8.5 cm｜1.6／2.0 mm｜1/2、3/4、1 吋
- 加深 10 cm｜2.0 mm｜1/2、3/4、1 吋
#304 不鏽鋼 BOX
耐蝕場所使用- 八角一般型｜0.8 mm｜1/2、3/4 吋
- 八角加深 6.5 cm｜0.8／1.0／1.2 mm｜1/2、3/4、1 吋
- 八角加深 8.5 cm｜1.2 mm｜1/2、3/4、1 吋
- 另有單聯、單聯加深及附腳型
查看完整規格 →
14 · PRODUCT INFORMATION高壓防護管

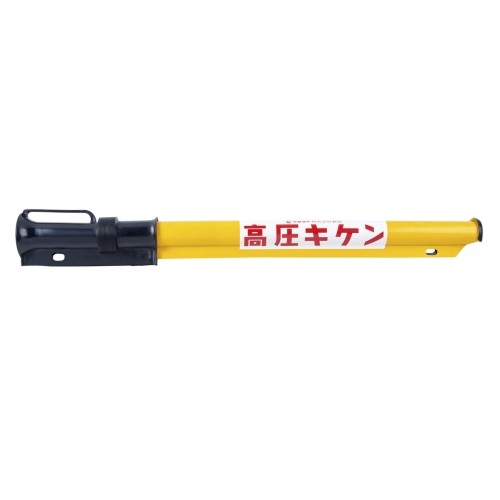

照片為立侊高壓防護管系列外觀代表；完整型號、長度與額定依實際供貨確認。黃色高壓線路防護管包覆架空高壓線路，在營建或鄰近施工期間提供醒目的臨時絕緣防護，降低金屬物、工程機具或人員直接及間接碰觸線路的風險。
主要用途
營建工地、鷹架、吊掛及工程車輛可能接近 11.4 kV 架空配電線路的施工場所；實際裝設與拆除須依供電單位及合格電氣人員作業規範辦理。
規格確認
常見黃色 3 M 長規格；參考產品 KFSP3000 為 3 M，並標示符合 CNS 9576／C4370。實際供貨品牌、管徑、耐電壓與包裝數量請於詢價時確認。
產品規格表
常見規格
依實際供貨品牌與工程要求確認- 顏色｜黃色安全警示色
- 常見長度｜3 M
- 參考型號｜KFSP3000
- 適用參考｜11.4 kV 級中性點接地配電線路
- 檢驗參考｜CNS 9576／C4370
15 · PRODUCT INFORMATION工業插頭／插座／連接器

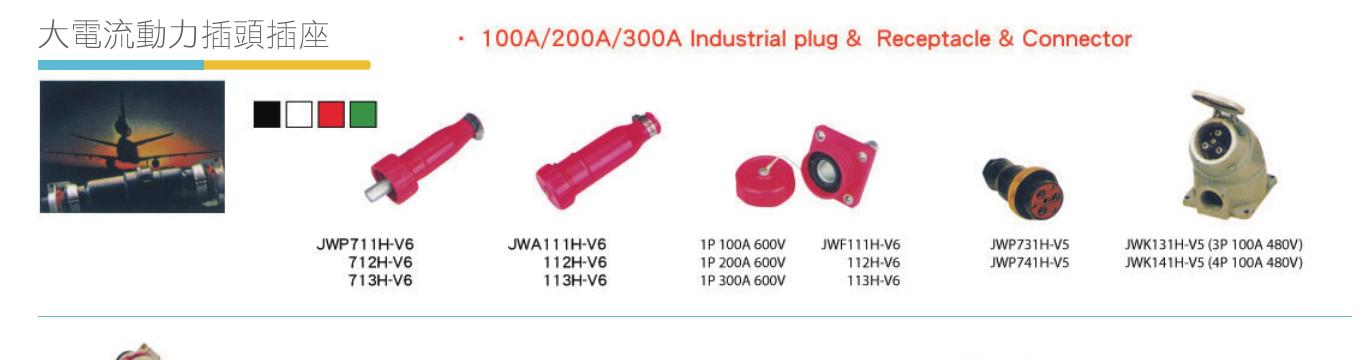

工業用插頭、插座與連接器依電流、電壓、極數及插接方式分開選用。霈紳電子目錄包含直刃式、引掛式、防水電纜中間連接器、接地型及 100A／200A／300A 大電流系列。
主要用途
工廠設備、臨時電源、配電箱、機械設備及需快速插拔的動力迴路。
規格確認
先確認額定電流與電壓，再核對極數、接地、插頭／插座／連接器、公母端、直刃或引掛及防水需求；不可只憑外觀配對。
產品規格表
一般與防水系列
依插接方式及施工環境選用- 直刃式插頭／插座／連接器
- 引掛式插頭／插座／連接器
- U 型接地插頭與插座

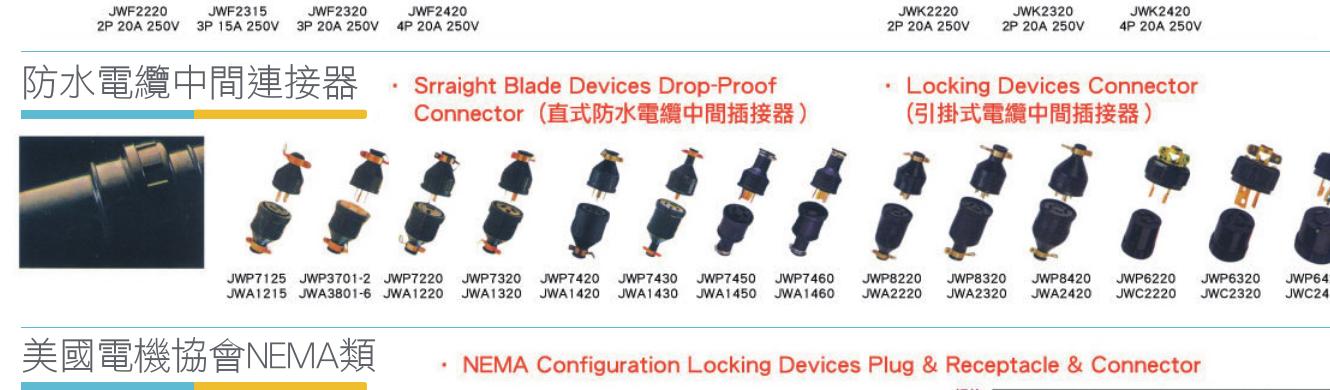

- 防水電纜中間連接器
- 轉接頭與不鏽鋼插座蓋板
大電流工業系列
訂購時須提供完整電氣規格- 100A 工業插頭／插座／連接器
- 200A 工業插頭／插座／連接器
- 300A 工業插頭／插座／連接器
- 核對電壓、極數、接地、相別及設備端安裝方式

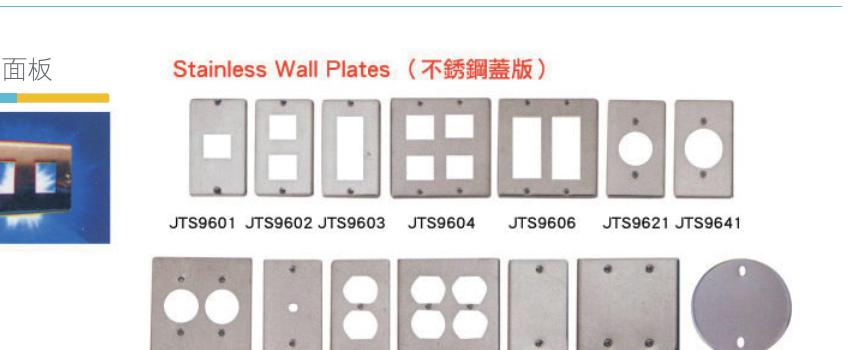

16 · PRODUCT INFORMATION配線盒蓋板／表板
配線盒蓋板與表板用於封閉盒體、固定開關插座、承裝電表或盤面元件。霈紳電子目錄列有美術板、PP 圓形蓋板、圓台、中興表板、勤力表板與田井板材。
主要用途
住宅與商辦配線盒、一般出線、電表與小型盤面安裝。
規格確認
依盒體外型、孔位、材質、尺寸、承裝元件及室內外環境選用；蓋板與表板須和既有盒體相符。
產品規格表
蓋板與圓台
依盒型與出線用途選用- 美術板｜配線盒表面收邊
- PP 圓形蓋板｜圓形出線盒封蓋
- 圓台｜一般出線位置安裝
表板／板材
依電表、箱體與盤面尺寸確認- 中興表板
- 勤力表板
- 田井板材
- 訂購時提供長寬、孔位及承裝設備
壓著端子只要線徑相同就能使用嗎？＋
還要確認端子形式、導體材質、螺絲孔徑、筒長、絕緣型式與壓著工具。端子與模具不匹配可能造成壓接不足、變形或接點發熱。
配線槽尺寸應該剛好裝滿嗎？＋
不建議。需預留施工、散熱與後續增線空間，並依動力線、控制線與訊號線需求分流；實際容線量還受線徑、彎曲及盤內環境影響。
塑膠接線盒、鍍鋅BOX與不鏽鋼BOX怎麼選？＋
依室內外、潮濕、腐蝕、機械強度、防護及配管方式選擇。戶外或有水氣位置還要確認防水結構、密封接頭與實際防護等級。
高壓端子可以使用一般壓著工具施工嗎？＋
不可只看能否壓合。端子、導體截面、模具號數、壓接位置與次數須依產品和工具規範配套，高壓接續完成後還要恢復絕緣、屏蔽及防水結構。
