壓著端子只要線徑相同就能使用嗎？

還要確認端子形式、導體材質、螺絲孔徑、筒長、絕緣型式與壓著工具。端子與模具不匹配可能造成壓接不足、變形或接點發熱。

配線槽尺寸應該剛好裝滿嗎？

不建議。需預留施工、散熱與後續增線空間，並依動力線、控制線與訊號線需求分流；實際容線量還受線徑、彎曲及盤內環境影響。

依室內外、潮濕、腐蝕、機械強度、防護及配管方式選擇。戶外或有水氣位置還要確認防水結構、密封接頭與實際防護等級。

不可只看能否壓合。端子、導體截面、模具號數、壓接位置與次數須依產品和工具規範配套，高壓接續完成後還要恢復絕緣、屏蔽及防水結構。

07 · PRODUCT INFORMATION

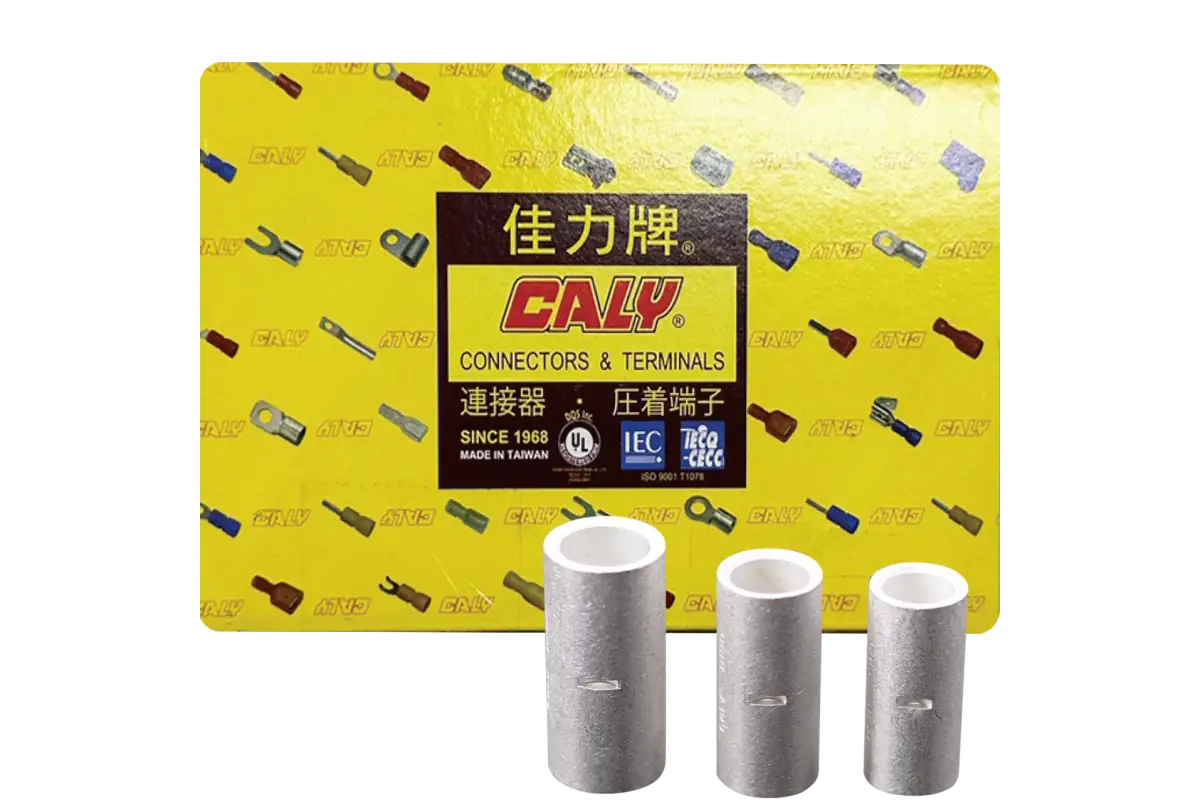

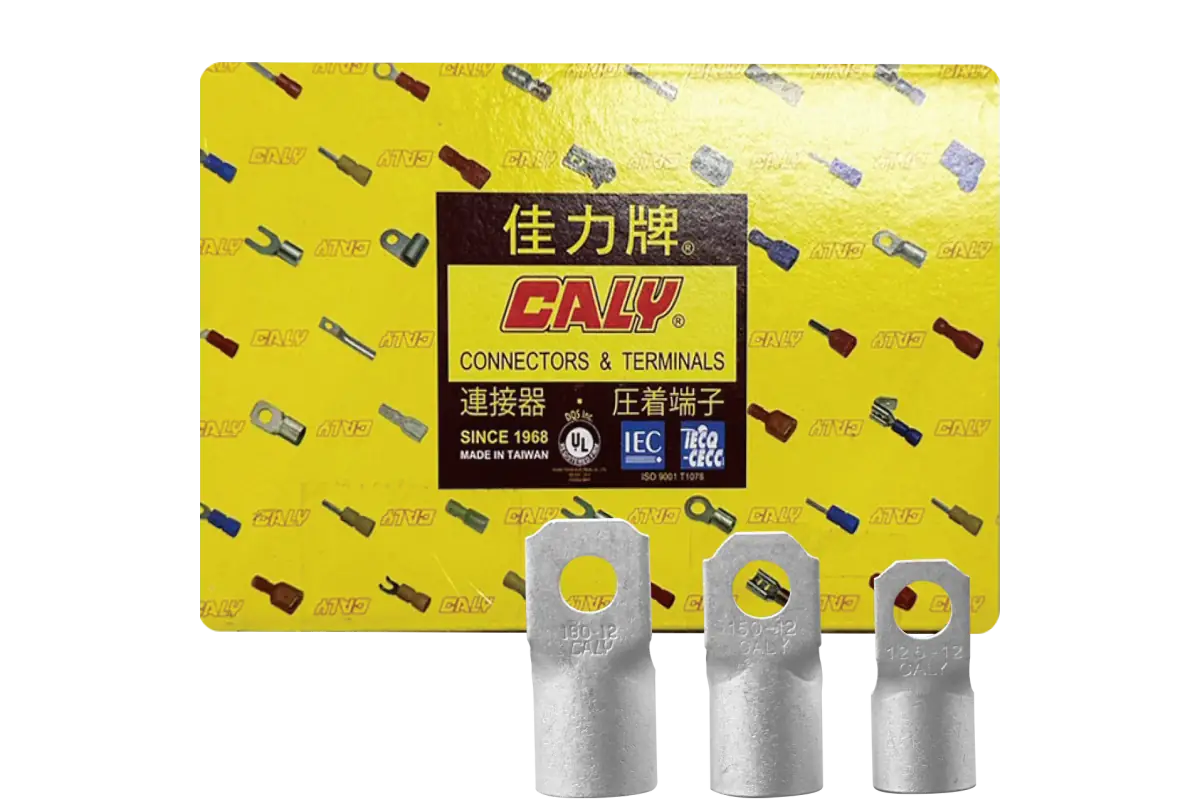

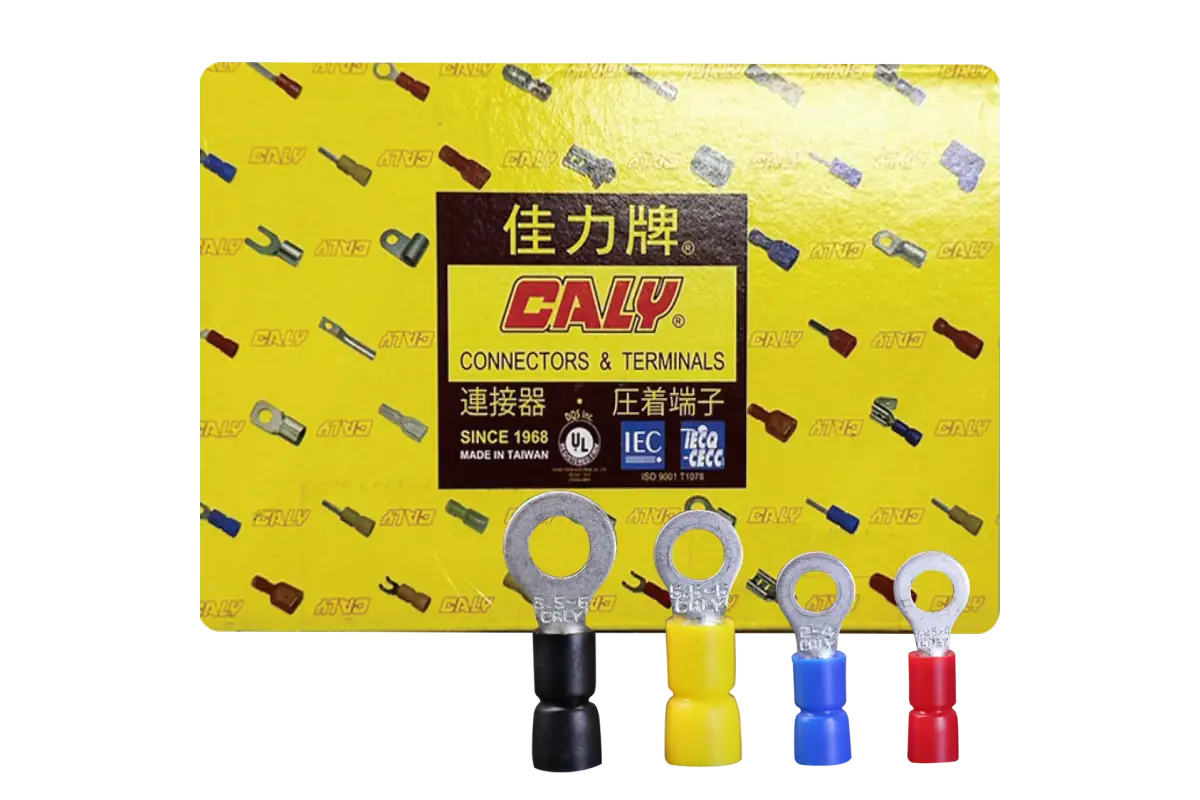

CALY 佳力端子依接續方式分為接線端子、銅管端子及 PVC／尼龍絕緣端子。照片依外形系列展示，不代表每個線徑與孔徑的精確實拍；同系列可共用代表照，尺寸及壓著條件仍依完整型號確認。

控制盤、配電盤、機械線束、設備端子與電纜末端接續。

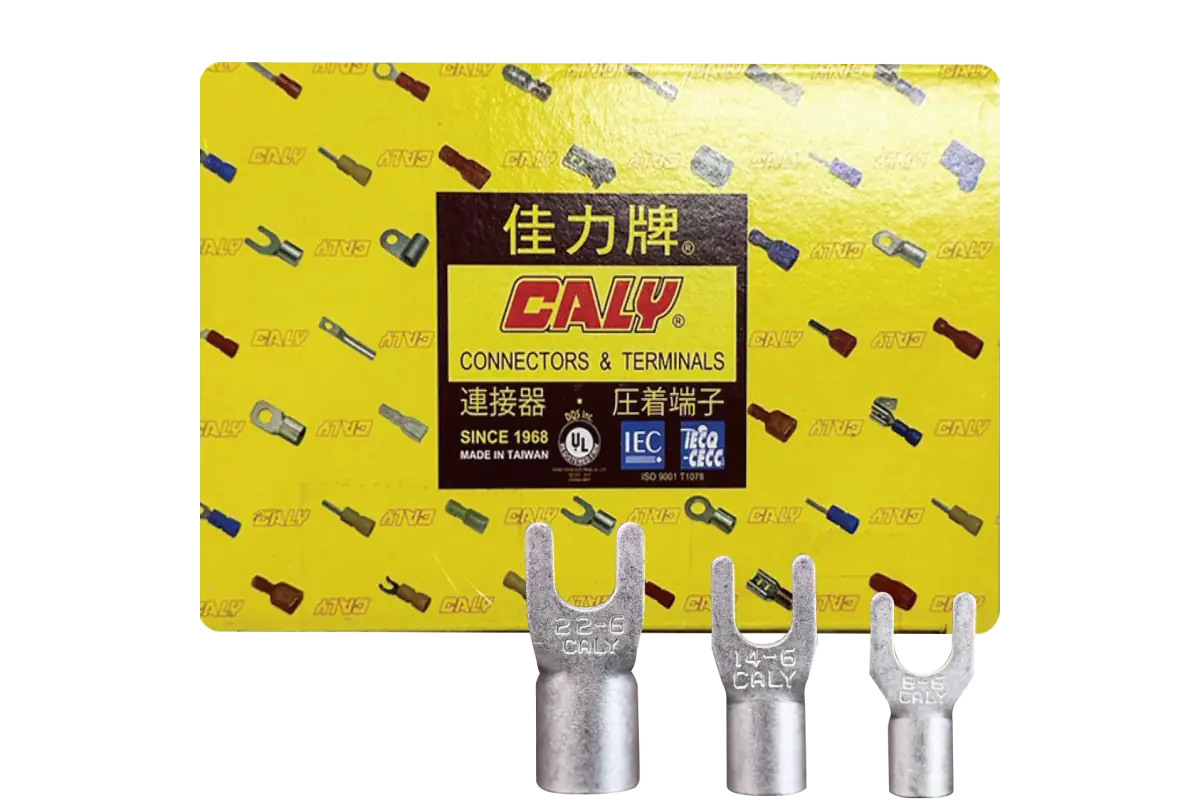

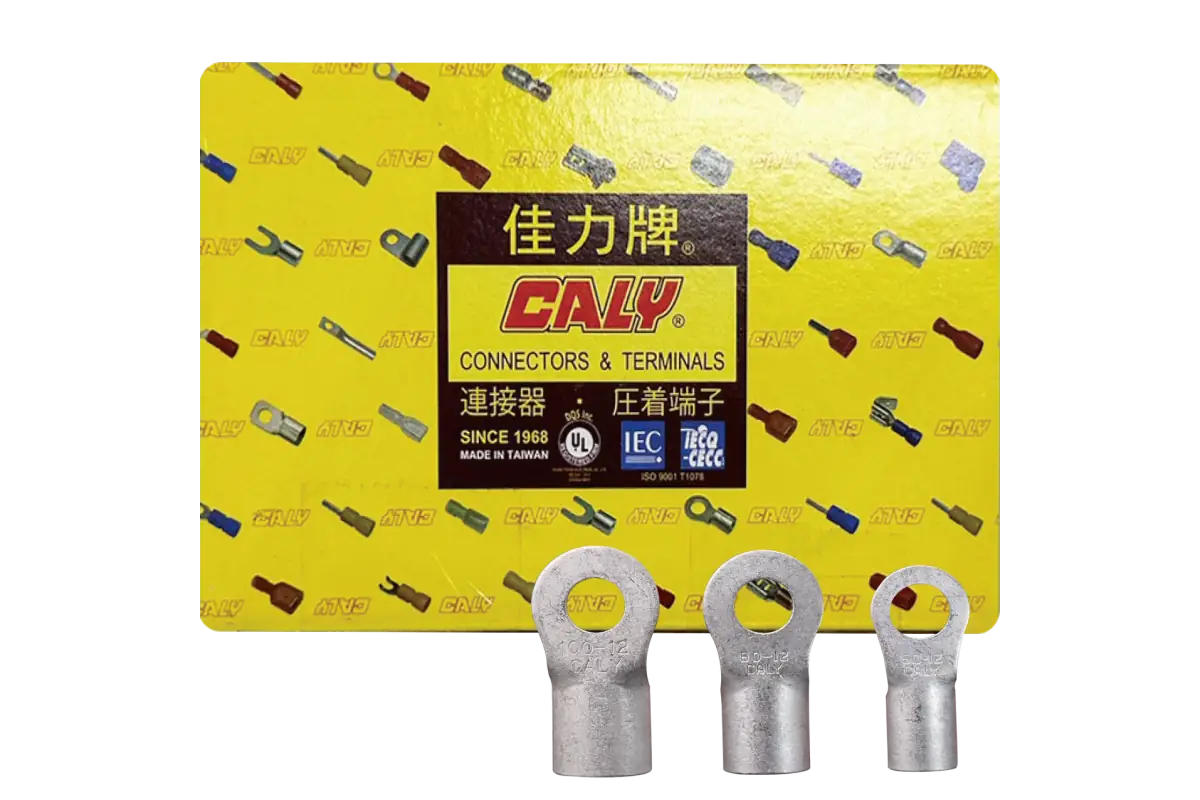

先選圓型、Y 型、方型或中接型，再核對導體截面、螺絲孔徑、端子長度、絕緣材料及相符壓著工具。R8-6 與 R5.5-5 可共用圓型外觀參考，但線徑與孔徑不同，不能因此互換規格。

PRODUCT SPECIFICATIONS

依接續方式與設備端子選型

單孔、雙孔及角度型

依線徑與絕緣顏色選用

OFFICIAL CATALOG INDEX
