MS-P50T～P100T 電磁接觸器／電磁開關
非可逆／可逆、馬達容量、接點與積熱電驛配套
S-P 接觸器用於馬達起動與負載切換；S-2×P 為可逆組合，MSO-P 為開放型電磁開關，MS-P 為箱型。下表依士林 MS-P 2024.06 原廠型錄比較各型號容量、輔助接點及電驛配對。- 容量／電流
- AC-3 約 41～110A（依電壓）
- 操作線圈
- AC 線圈電壓依訂購碼；另有 SD-P 直流控制系列
- 型式
- 非可逆／可逆／開放型／箱型依原廠製作範圍
規格說明
積熱電驛：查看電流規格與配對表 →系列總覽
| 廠牌 | 士林電機 |
|---|---|
| 產品分類 | 接觸器／電磁開關 |
| 適用規範 | CNS 2930／CNS 14816／IEC 60947-4-1，依型號 |
| 容量／電流 | AC-3 約 41～110A（依電壓） |
| 操作線圈 | AC 線圈電壓依訂購碼；另有 SD-P 直流控制系列 |
| 型式 | 非可逆／可逆／開放型／箱型依原廠製作範圍 |
型號與製作範圍
點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。
| 完整型號／加入詢價 | 型式 | 極數／構成 | 額定範圍 |
|---|---|---|---|
| 電磁接觸器・非可逆 | 主接點 3P；輔助接點依型號 | AC-3 約 41～110A（依電壓） | |
| 電磁接觸器・可逆 | 兩只接觸器＋機械／電氣連鎖 | 依原廠可逆型表格 | |
| 開放型電磁開關・非可逆 | 接觸器＋積熱電驛 | 依馬達容量與熱動範圍 | |
| 開放型電磁開關・可逆 | 雙接觸器＋機械連鎖＋積熱電驛 | 依原廠製作範圍 | |
| 箱型電磁開關・非可逆 | 接觸器＋積熱電驛＋外箱 | 依原廠製作範圍 | |
| 箱型電磁開關・可逆 | 雙接觸器＋機械連鎖＋積熱電驛＋外箱 | 依原廠製作範圍 |
型號與額定規格
S-P50T(S)／S-P60T(S)／S-P80T(S)／S-P100T(S)｜型式、額定電流與電壓
| 規格項目 | S-P50T(S) | S-P60T(S) | S-P80T(S) | S-P100T(S) |
|---|---|---|---|---|
| 接觸器 · 非可逆 | S-P50T(S) | S-P60T(S) | S-P80T(S) | S-P100T(S) |
| 接觸器 · 可逆 | S-2×P50T (S) | S-2×P60T(S) | S-2×P80T(S) | S-2×P100T(S) |
| 電磁開關 · 開放型非可逆 | MSO-P50T(S) | MSO-P60T(S) | MSO-P80T(S) | MSO-P100T(S) |
| 電磁開關 · 開放型可逆 | MSO-2×P50T(S) | MSO-2×P60T(S) | MSO-2×P80T(S) | MSO-2×P100T(S) |
| 電磁開關 · 箱型非可逆 | MS-P50T(S) | MS-P60T(S) | MS-P80T(S) | MS-P100T(S) |
| 電磁開關 · 箱型可逆 | MS-2×P50T(S) | MS-2×P60T(S) | MS-2×P80T(S) | MS-2×P100T(S) |
| 電磁開關 · 箱型附按鈕（非可逆） | MS-P50TPB(S) | MS-P60TPB(S) | — | — |
| CNS／JIS 連續通電電流 Ith（A） | 115 | 115 | 115 | 150 |
| IEC／EN 連續通電電流 Ith（A） | 115 | 115 | 115 | 150 |
| 使用條件：AC-3 的 kW／HP／A 與 UL 的 HP／A 欄位順序分別標示；S 為附保護蓋；NPB 為附按鈕箱型（IP65）；電驛電流須依實際負載選擇，表內加熱子電流為不同訂購規格，不是同一只電驛涵蓋全段；接觸器尺寸不等於可逆或附電驛組合尺寸；─：該型式未列供應 | ||||
性能與動作特性
S-P50T(S)／S-P60T(S)／S-P80T(S)／S-P100T(S)｜AC-3／AC-1 負載與使用等級
| 規格項目 | S-P50T(S) | S-P60T(S) | S-P80T(S) | S-P100T(S) |
|---|---|---|---|---|
| CNS／JIS AC-3 · 單相 100～110V（kW / HP / A） | kW：3 · HP：4 · A：58 | kW：3.7 · HP：5 · A：68 | kW：4.5 · HP：6 · A：80 | — |
| CNS／JIS AC-3 · 單相 200～220V（kW / HP / A） | kW：5.5 · HP：7.5 · A：58 | kW：7.5 · HP：10 · A：68 | kW：9 · HP：12.5 · A：80 | — |
| CNS／JIS AC-3 · 三相 200～220V（kW / HP / A） | kW：15 · HP：20 · A：58 | kW：19 · HP：25 · A：68 | kW：22 · HP：30 · A：80 | kW：25 · HP：35 · A：105 |
| CNS／JIS AC-3 · 三相 380～440V（kW / HP / A） | kW：30 · HP：40 · A：52 | kW：37 · HP：50 · A：65 | kW：45 · HP：54 · A：75 | kW：55 · HP：75 · A：100 |
| CNS／JIS AC-3 · 三相 500～550V（kW / HP / A） | kW：30 · HP：40 · A：41 | kW：37 · HP：50 · A：52 | kW：45 · HP：60 · A：60 | kW：55 · HP：75 · A：85 |
| CNS／JIS AC-1 電阻性負載（A） | 115 | 115 | 115 | 150 |
| IEC／EN AC-3 · 三相 240V（kW / HP / A） | kW：15 · HP：20 · A：58 | kW：19 · HP：25 · A：65 | kW：22 · HP：30 · A：80 | kW：30 · HP：40 · A：105 |
| IEC／EN AC-3 · 三相 440V（kW / HP / A） | kW：30 · HP：40 · A：52 | kW：37 · HP：50 · A：65 | kW：45 · HP：54 · A：75 | kW：60 · HP：80 · A：105 |
| IEC／EN AC-3 · 三相 550V（kW / HP / A） | kW：30 · HP：40 · A：41 | kW：37 · HP：50 · A：52 | kW：45 · HP：60 · A：60 | kW：60 · HP：80 · A：85 |
| IEC／EN AC-3 · 三相 660V（kW / HP / A） | kW：30 · HP：40 · A：34 | kW：37 · HP：50 · A：43 | kW：45 · HP：60 · A：60 | kW：60 · HP：80 · A：70 |
| UL／CSA FLA · 單相 110～120V（HP / A） | HP：5 · A：56 | HP：5 · A：56 | HP：7.5 · A：80 | — |
| UL／CSA FLA · 單相 220～240V（HP / A） | HP：10 · A：50 | HP：10 · A：50 | HP：15 · A：68 | — |
| UL／CSA FLA · 三相 220～240V（HP / A） | HP：20 · A：54 | HP：20 · A：54 | HP：25 · A：68 | HP：30 · A：80 |
| UL／CSA FLA · 三相 440～480V（HP / A） | HP：30 · A：40 | HP：40 · A：52 | HP：50 · A：65 | HP：60 · A：77 |
| UL／CSA FLA · 三相 550～600V（HP / A） | HP：40 · A：41 | HP：50 · A：52 | HP：60 · A：62 | HP：60 · A：62 |
| UL／CSA 連續通電電流 Ith（A） | 80 | 90 | 90 | 100 |
| NEMA 等級 | 2 | 2 | 3 | 3 |
附件與組合配對
S-P50T(S)／S-P60T(S)／S-P80T(S)／S-P100T(S)｜輔助接點、積熱電驛與附件
| 規格項目 | S-P50T(S) | S-P60T(S) | S-P80T(S) | S-P100T(S) |
|---|---|---|---|---|
| 輔助接點 · 非可逆 | 2a2b | 2a2b | 2a2b | 2a2b |
| 輔助接點 · 可逆 | 2×2a2b | 2×2a2b | 2×2a2b | 2×2a2b |
| 積熱電驛 · 二素子 | TH-P60(S) | TH-P60(S) | TH-P60(TA)(S) | TH-P120(TA)(S) |
| 積熱電驛 · 三素子 | TH-P60E(S) | TH-P60E(S) | TH-P60E(TA)(S) | TH-P120E(TA)(S) |
| 積熱電驛 · 欠相型 | TH-P60PP(S) | TH-P60PP(S) | TH-P60(TA)PP(S) | TH-P120(TA)PP(S) |
| 加熱子額定範圍與動作級別 | 11／15／21／28／33／40／54A | 11／15／21／28／33／40／54A | 11／15／21／28／33／40／54／67／80A | 40／54／67／80／105／130／160A |
AP／APS 輔助接點｜P50T／60T／80T／100T 配對
| 接點構成 | P50T／P60T／P80T 上裝式 | P100T 上裝式 |
|---|---|---|
| 2a | AP-20 | AP-20N |
| 1a1b | AP-11 | AP-11N |
| 2b | AP-02 | AP-02N |
| 4a | AP-40 | AP-40N |
| 3a1b | AP-31 | AP-31N |
| 2a2b | AP-22 | AP-22N |
| 使用條件：P50T／P60T／P80T另列側裝APS-11（1a1b）；P100T側裝欄為—；a為NO、b為NC | ||
可逆組合與 MPU 機械連鎖
| 接觸器 | 原廠可逆代號 | 連鎖組／供應方式 |
|---|---|---|
| S-P50T | S-2×P50T | MPU-11 |
| S-P60T | S-2×P60T | MPU-11 |
| S-P80T | S-2×P80T | MPU-50 |
| S-P100T | S-2×P100T | 原廠成品組裝 |
| 使用條件：S-2×P100T須廠內組裝，不以MPU-125自行替配 | ||
可加裝附屬裝置
點選附件可查看用途、適用型號、配套條件及原廠規格。產品照片與技術圖面分開呈現。

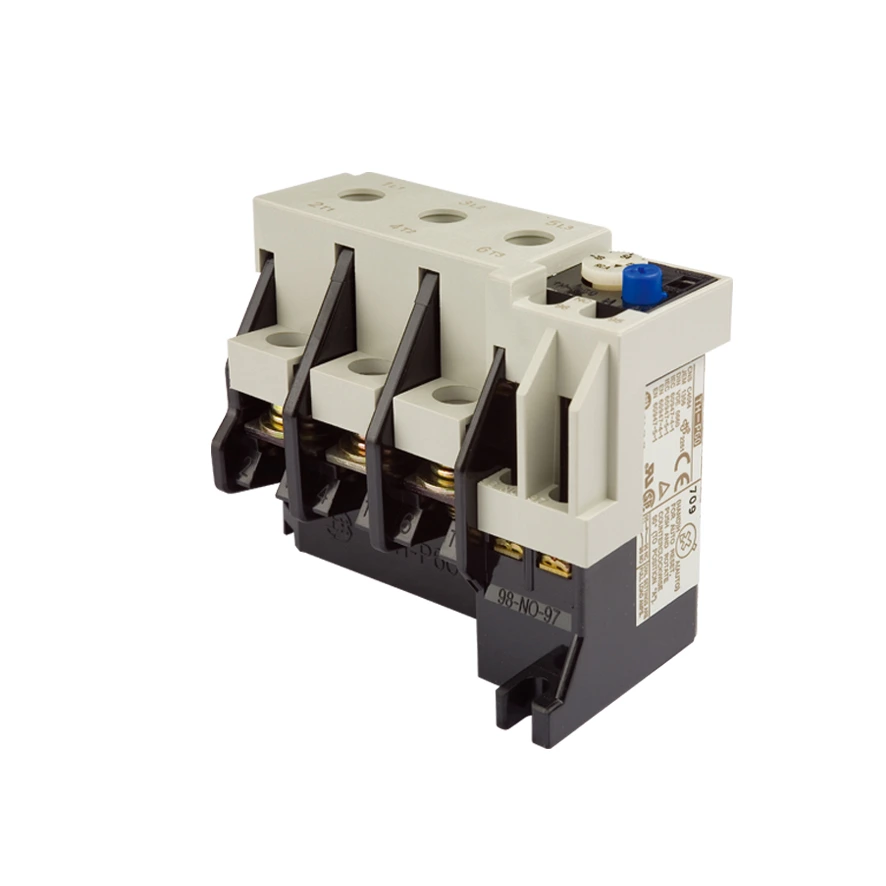

TH-P積熱電驛TH-P 系列（對應 P50T／P60T／P80T／P100T 框架與加熱子額定範圍）照片為 TH-P60(S)，對應 P50T／P60T；P80T、P100T 使用其他型號，不能互換。MSO／MS 開關依接觸器框架及馬達滿載電流搭配原廠表列 TH-P 型號。查看附件型號與適用條件 →
AP輔助接點組AP-20／11／02／40／31／22；P100T使用AP-20N／11N／02N／40N／31N／22NAP-20（2a）上裝輔助接點照片；只代表原廠表內 P11～P80T 的相應配對。P06／P09 與 P100T 不使用此圖代替。P50T／60T／80T使用AP及APS-11；P100T使用上裝AP-N。查看附件型號與適用條件 →
MI／MPU機械連鎖組MPU-11／MPU-50；S-2×P100T原廠成品組裝舊款 MPU-11 機械連鎖實物照（非 MPU11N）。對應 P11／P15／P30T～P60T；依本頁配對表選擇。 本頁只對應 P50T／P60T；P80T 使用 MPU-50，P100T 為原廠可逆成品組裝。P50T／60T：MPU-11；P80T：MPU-50；P100T由原廠組裝。查看附件型號與適用條件 →外型尺寸與構造
S-P50T(S)／S-P60T(S)／S-P80T(S)／S-P100T(S)｜外型、安裝尺寸與重量
| 規格項目 | S-P50T(S) | S-P60T(S) | S-P80T(S) | S-P100T(S) |
|---|---|---|---|---|
| 接觸器外型 W×H×D（mm） | 88×115×107 | 88×115×107 | 100×142×116 | 120×125×128 |
| 接觸器安裝孔徑／孔距（mm） | M4 77/80×75/79 | M4 77/80×75/79 | M5 86×90 | M5 100×100 |
| 接觸器重量（kg） | 0.85 | 0.85 | 1.3 | 2.0 |
選型與詢價前確認
- 負載用途與使用等級
- 主回路電壓與負載電流
- 線圈電壓／AC 或 DC
- 主接點與輔助接點
- 搭配積熱電驛型號與調整範圍
同一列的型號與額定範圍，能直接當成訂購規格嗎？
請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。
送審需要的型錄與證書在哪裡？
上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
