MS-P125T～P150T 電磁接觸器／電磁開關
非可逆／可逆、馬達容量、接點與積熱電驛配套
S-P 接觸器用於馬達起動與負載切換；S-2×P 為可逆組合，MSO-P 為開放型電磁開關，MS-P 為箱型。下表依士林 MS-P 2024.06 原廠型錄比較各型號容量、輔助接點及電驛配對。- 容量／電流
- AC-3 約 130～160A（依電壓）
- 操作線圈
- AC 線圈電壓依訂購碼；另有 SD-P 直流控制系列
- 型式
- 非可逆／可逆／開放型／箱型依原廠製作範圍
規格說明
積熱電驛：查看電流規格與配對表 →系列總覽
| 廠牌 | 士林電機 |
|---|---|
| 產品分類 | 接觸器／電磁開關 |
| 適用規範 | CNS 2930／CNS 14816／IEC 60947-4-1，依型號 |
| 容量／電流 | AC-3 約 130～160A（依電壓） |
| 操作線圈 | AC 線圈電壓依訂購碼；另有 SD-P 直流控制系列 |
| 型式 | 非可逆／可逆／開放型／箱型依原廠製作範圍 |
型號與製作範圍
點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。
| 完整型號／加入詢價 | 型式 | 極數／構成 | 額定範圍 |
|---|---|---|---|
| 電磁接觸器・非可逆 | 主接點 3P；輔助接點依型號 | AC-3 約 130～160A（依電壓） | |
| 電磁接觸器・可逆 | 兩只接觸器＋機械／電氣連鎖 | 依原廠可逆型表格 | |
| 開放型電磁開關・非可逆 | 接觸器＋積熱電驛 | 依馬達容量與熱動範圍 | |
| 開放型電磁開關・可逆 | 雙接觸器＋機械連鎖＋積熱電驛 | 依原廠製作範圍 | |
| 箱型電磁開關・非可逆 | 接觸器＋積熱電驛＋外箱 | 依原廠製作範圍 | |
| 箱型電磁開關・可逆 | 雙接觸器＋機械連鎖＋積熱電驛＋外箱 | 依原廠製作範圍 |
型號與額定規格
S-P125T(S)｜型式、額定電流與電壓
| 規格項目 | S-P125T(S) |
|---|---|
| 接觸器 · 非可逆 | S-P125T(S) |
| 接觸器 · 可逆 | S-2×P125T(S) |
| 電磁開關 · 開放型非可逆 | MSO-P125T(S) |
| 電磁開關 · 開放型可逆 | MSO-2×P125T(S) |
| 電磁開關 · 箱型非可逆 | MS-P125T(S) |
| 電磁開關 · 箱型可逆 | MS-2×P125T(S) |
| 電磁開關 · 箱型附按鈕（非可逆） | — |
| CNS／JIS 連續通電電流 Ith（A） | 170 |
| IEC／EN 連續通電電流 Ith（A） | 170 |
| 使用條件：AC-3 的 kW／HP／A 與 UL 的 HP／A 欄位順序分別標示；S 為附保護蓋；NPB 為附按鈕箱型（IP65）；電驛電流須依實際負載選擇，表內加熱子電流為不同訂購規格，不是同一只電驛涵蓋全段；接觸器尺寸不等於可逆或附電驛組合尺寸；─：該型式未列供應 | |
S-P150T(S)｜型式、額定電流與電壓
| 規格項目 | S-P150T(S) |
|---|---|
| 接觸器 · 非可逆 | S-P150T(S) |
| 接觸器 · 可逆 | S-2×P150T(S) |
| 電磁開關 · 開放型非可逆 | MSO-P150T(S) |
| 電磁開關 · 開放型可逆 | MSO-2×P150T(S) |
| 電磁開關 · 箱型非可逆 | MS-P150T(S) |
| 電磁開關 · 箱型可逆 | MS-2×P150T(S) |
| 電磁開關 · 箱型附按鈕（非可逆） | — |
| CNS／JIS 連續通電電流 Ith（A） | 225 |
| IEC／EN 連續通電電流 Ith（A） | 225 |
| 使用條件：AC-3 的 kW／HP／A 與 UL 的 HP／A 欄位順序分別標示；S 為附保護蓋；NPB 為附按鈕箱型（IP65）；電驛電流須依實際負載選擇，表內加熱子電流為不同訂購規格，不是同一只電驛涵蓋全段；接觸器尺寸不等於可逆或附電驛組合尺寸；─：該型式未列供應 | |
性能與動作特性
S-P125T(S)｜AC-3／AC-1 負載與使用等級
| 規格項目 | S-P125T(S) |
|---|---|
| CNS／JIS AC-3 · 單相 100～110V（kW / HP / A） | — |
| CNS／JIS AC-3 · 單相 200～220V（kW / HP / A） | — |
| CNS／JIS AC-3 · 三相 200～220V（kW / HP / A） | kW：37 · HP：50 · A：135 |
| CNS／JIS AC-3 · 三相 380～440V（kW / HP / A） | kW：75 · HP：100 · A：130 |
| CNS／JIS AC-3 · 三相 500～550V（kW / HP / A） | kW：75 · HP：100 · A：105 |
| CNS／JIS AC-1 電阻性負載（A） | 170 |
| IEC／EN AC-3 · 三相 240V（kW / HP / A） | kW：37 · HP：50 · A：135 |
| IEC／EN AC-3 · 三相 440V（kW / HP / A） | kW：75 · HP：100 · A：130 |
| IEC／EN AC-3 · 三相 550V（kW / HP / A） | kW：75 · HP：100 · A：105 |
| IEC／EN AC-3 · 三相 660V（kW / HP / A） | kW：75 · HP：100 · A：90 |
| UL／CSA FLA · 單相 110～120V（HP / A） | — |
| UL／CSA FLA · 單相 220～240V（HP / A） | — |
| UL／CSA FLA · 三相 220～240V（HP / A） | HP：50 · A：130 |
| UL／CSA FLA · 三相 440～480V（HP / A） | HP：100 · A：124 |
| UL／CSA FLA · 三相 550～600V（HP / A） | HP：100 · A：99 |
| UL／CSA 連續通電電流 Ith（A） | 170 |
| NEMA 等級 | 3 |
S-P150T(S)｜AC-3／AC-1 負載與使用等級
| 規格項目 | S-P150T(S) |
|---|---|
| CNS／JIS AC-3 · 單相 100～110V（kW / HP / A） | — |
| CNS／JIS AC-3 · 單相 200～220V（kW / HP / A） | — |
| CNS／JIS AC-3 · 三相 200～220V（kW / HP / A） | kW：45 · HP：60 · A：165 |
| CNS／JIS AC-3 · 三相 380～440V（kW / HP / A） | kW：90 · HP：125 · A：160 |
| CNS／JIS AC-3 · 三相 500～550V（kW / HP / A） | kW：90 · HP：125 · A：130 |
| CNS／JIS AC-1 電阻性負載（A） | 225 |
| IEC／EN AC-3 · 三相 240V（kW / HP / A） | kW：45 · HP：60 · A：165 |
| IEC／EN AC-3 · 三相 440V（kW / HP / A） | kW：90 · HP：125 · A：160 |
| IEC／EN AC-3 · 三相 550V（kW / HP / A） | kW：90 · HP：125 · A：130 |
| IEC／EN AC-3 · 三相 660V（kW / HP / A） | kW：90 · HP：125 · A：110 |
| UL／CSA FLA · 單相 110～120V（HP / A） | — |
| UL／CSA FLA · 單相 220～240V（HP / A） | — |
| UL／CSA FLA · 三相 220～240V（HP / A） | HP：60 · A：154 |
| UL／CSA FLA · 三相 440～480V（HP / A） | HP：125 · A：156 |
| UL／CSA FLA · 三相 550～600V（HP / A） | HP：125 · A：125 |
| UL／CSA 連續通電電流 Ith（A） | 225 |
| NEMA 等級 | 3 |
附件與組合配對
S-P125T(S)｜輔助接點、積熱電驛與附件
| 規格項目 | S-P125T(S) |
|---|---|
| 輔助接點 · 非可逆 | 2a2b |
| 輔助接點 · 可逆 | 2×2a2b |
| 積熱電驛 · 二素子 | TH-P120(TA)(S) |
| 積熱電驛 · 三素子 | TH-P120E(TA)(S) |
| 積熱電驛 · 欠相型 | TH-P120(TA)PP(S) |
| 加熱子額定範圍與動作級別 | 40／54／67／80／105／130／160A |
S-P150T(S)｜輔助接點、積熱電驛與附件
| 規格項目 | S-P150T(S) |
|---|---|
| 輔助接點 · 非可逆 | 2a2b |
| 輔助接點 · 可逆 | 2×2a2b |
| 積熱電驛 · 二素子 | TH-P120(TA)(S) |
| 積熱電驛 · 三素子 | TH-P120E(TA)(S) |
| 積熱電驛 · 欠相型 | TH-P120(TA)PP(S) |
| 加熱子額定範圍與動作級別 | 40／54／67／80／105／130／160A（TH-P120TA，見同型錄第 4 頁） |
可加裝附屬裝置
點選附件可查看用途、適用型號、配套條件及原廠規格。產品照片與技術圖面分開呈現。
TH-P積熱電驛TH-P 系列（對應 P125T／P150T 框架與加熱子額定範圍）TH-P120TA(S) 原廠照片，對應 P125T／P150T；整定電流依訂購型號。MSO／MS 開關依接觸器框架及馬達滿載電流搭配原廠表列 TH-P 型號。查看附件型號與適用條件 →

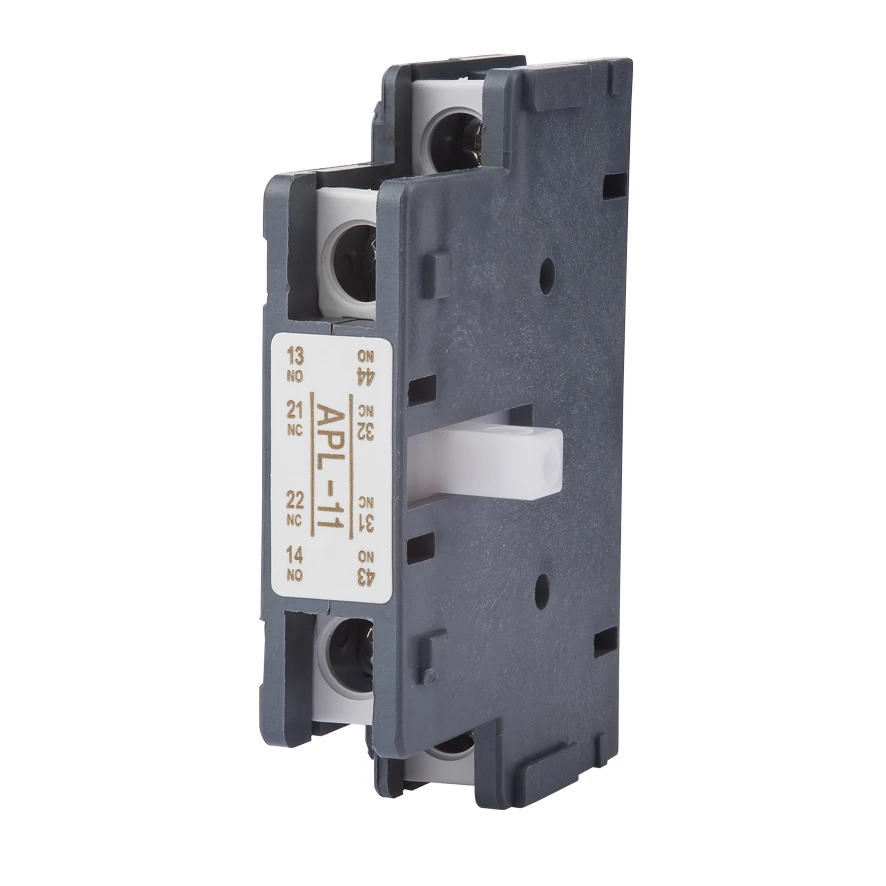

AP輔助接點組APL-11APL-11 側裝輔助接點照片，對應 P125T～P400 的原廠表列配對；上裝 AP 與側裝 APL 不混用。S-P125T／P150T；依下方原廠配對表。查看附件型號與適用條件 →

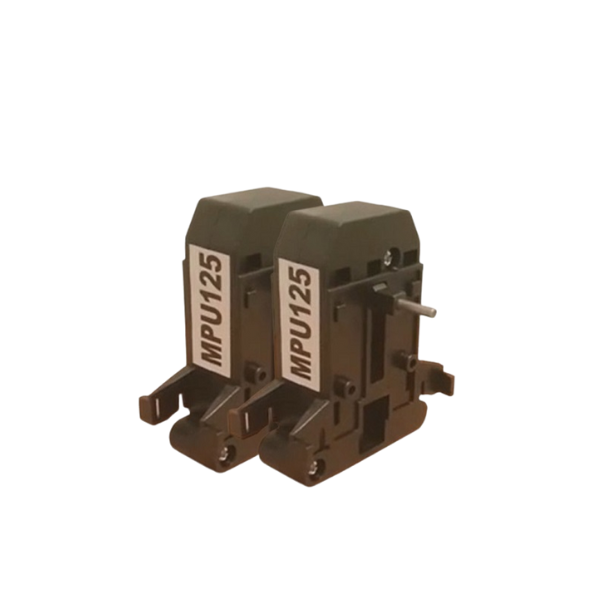

MI／MPU機械連鎖組MPU-125舊款 MPU-125 機械連鎖實物照，對應 P125T／P150T／P200T／P220T／P300／P400 原廠表列配對。不代表 MPU-500。S-P125T／P150T；依下方原廠配對表。查看附件型號與適用條件 →外型尺寸與構造
S-P125T(S)｜外型、安裝尺寸與重量
| 規格項目 | S-P125T(S) |
|---|---|
| 接觸器外型 W×H×D（mm） | 106×152.5×140 |
| 接觸器安裝孔徑／孔距（mm） | M5 80/92×110 |
| 接觸器重量（kg） | 2.4 |
S-P150T(S)｜外型、安裝尺寸與重量
| 規格項目 | S-P150T(S) |
|---|---|
| 接觸器外型 W×H×D（mm） | 106×152.5×140 |
| 接觸器安裝孔徑／孔距（mm） | M5 80/92×110 |
| 接觸器重量（kg） | 2.4 |
外型尺寸與安裝孔位圖
各圖的適用型號列於下方；點選可放大。共用尺寸符號圖須搭配上方各型號的數值，不是等比例施工圖。
選型與詢價前確認
- 負載用途與使用等級
- 主回路電壓與負載電流
- 線圈電壓／AC 或 DC
- 主接點與輔助接點
- 搭配積熱電驛型號與調整範圍
同一列的型號與額定範圍，能直接當成訂購規格嗎？
請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。
送審需要的型錄與證書在哪裡？
上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
