WS-V NF 400～800AF 無熔線斷路器
WS-V 經濟、標準、高性能與電子式系列依框架整理
完整型號保留 C／S／H／R／U 等性能等級；同框架集中比較，但 MCCB 的 NF 與漏電斷路器 NV 分開。- 框架容量
- 400～800AF
- 極數／相線式
- 2P／3P／4P，依型號
- 額定電流
- 250～800A，依型號
規格說明
系列總覽
| 廠牌 | 三菱電機 |
|---|---|
| 產品分類 | 無熔線斷路器 |
| 框架容量 | 400～800AF |
| 極數／相線式 | 2P／3P／4P，依型號 |
| 額定電流 | 250～800A，依型號 |
| 尺寸核對 | WS-V 原廠表格列出外形、固定孔位與接線端子；同框架仍須按極數核對 |
型號與製作範圍
點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。
| 完整型號／加入詢價 | 型式 | 極數／構成 | 額定範圍 |
|---|---|---|---|
| WS-V MCCB | 2 ／ 3P | 250 300 350 400A | |
| WS-V MCCB | 2 ／ 3P | 500 600A | |
| WS-V MCCB | 2 ／ 3P | (630)A | |
| WS-V MCCB | 3P | Adjustable 400 450 500 600 700 800A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 250 300 350 400A | |
| WS-V MCCB | 3 ／ 4P | Adjustable 200 225 250 300 350 400A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 500 600A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | (630)A | |
| WS-V MCCB | 3 ／ 4P | Adjustable 300 350 400 500 600 630A | |
| WS-V MCCB | 3 ／ 4P | Adjustable 400 450 500 600 700 800A | |
| WS-V MCCB | 2P | (700) 800A | |
| WS-V MCCB | 3 ／ 4P | Adjustable 200 225 250 300 350 400A | |
| WS-V MCCB | 3P | Adjustable 200 225 250 300 350 400A | |
| WS-V MCCB | 3 ／ 4P | Adjustable 300 350 400 500 600 630A | |
| WS-V MCCB | 3P | Adjustable 300 350 400 500 600 630A | |
| WS-V MCCB | 3 ／ 4P | Adjustable 400 450 500 600 700 800A | |
| WS-V MCCB | 3P | Adjustable 400 450 500 600 700 800A | |
| WS-V MCCB | 3 ／ 4P | Adjustable 200 225 250 300 350 400A | |
| WS-V MCCB | 3 ／ 4P | Adjustable 400 450 500 600 700 800A |
型號與額定規格
NF400-CW／NF630-CW／NF630-CW／NF800-CEW｜額定值比較 1
| 規格項目 | NF400-CW · 250 300 350 400A | NF630-CW · 500 600A | NF630-CW · (630)A | NF800-CEW · Adjustable 400 450 500 600 700 800A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 250、300、350、400 | 500、600 | (630) | Adjustable 400 450 500 600 700 800 |
| 極數（P） | 2 ／ 3 | 2 ／ 3 | 2 ／ 3 | 3 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：25 · Ics：13 | Icu：36 · Ics：18 | Icu：36 · Ics：18 | Icu：36 · Ics：18 |
| IEC Icu／Ics · AC415V（kA） | Icu：36 · Ics：18 | Icu：36 · Ics：18 | Icu：36 · Ics：18 | Icu：36 · Ics：18 |
| IEC Icu／Ics · AC400V（kA） | Icu：36 · Ics：18 | Icu：36 · Ics：18 | Icu：36 · Ics：18 | Icu：36 · Ics：18 |
| IEC Icu／Ics · AC380V（kA） | Icu：40 · Ics：20 | Icu：40 · Ics：20 | Icu：40 · Ics：20 | Icu：40 · Ics：20 |
| IEC Icu／Ics · AC230V（kA） | Icu：50 · Ics：25 | Icu：50 · Ics：25 | Icu：50 · Ics：25 | Icu：50 · Ics：25 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 140 | 140 | 140 | 210 |
| 高 b（mm） | 257 | 257 | 257 | 275 |
| 深 c（mm） | 103 | 103 | 103 | 103 |
| 總深 ca（mm） | 134 | 155 | 155 | 155 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF400-SW／NF400-SEW／NF630-SW／NF630-SW｜額定值比較 2
| 規格項目 | NF400-SW · 250 300 350 400A | NF400-SEW · Adjustable 200 225 250 300 350 400A | NF630-SW · 500 600A | NF630-SW · (630)A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 250、300、350、400 | Adjustable 200 225 250 300 350 400 | 500、600 | (630) |
| 極數（P） | 2 ／ 3 ／ 4 | 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：42 · Ics：42 | Icu：42 · Ics：42 | Icu：42 · Ics：42 | Icu：42 · Ics：42 |
| IEC Icu／Ics · AC415V（kA） | Icu：45 · Ics：45 | Icu：50 · Ics：50 | Icu：50 · Ics：50 | Icu：50 · Ics：50 |
| IEC Icu／Ics · AC400V（kA） | Icu：45 · Ics：45 | Icu：50 · Ics：50 | Icu：50 · Ics：50 | Icu：50 · Ics：50 |
| IEC Icu／Ics · AC380V（kA） | Icu：50 · Ics：50 | Icu：50 · Ics：50 | Icu：50 · Ics：50 | Icu：50 · Ics：50 |
| IEC Icu／Ics · AC230V（kA） | Icu：85 · Ics：85 | Icu：85 · Ics：85 | Icu：85 · Ics：85 | Icu：85 · Ics：85 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 140 ／ 185 | 140 ／ 185 | 140 ／ 185 | 140 ／ 185 |
| 高 b（mm） | 257 | 257 | 257 | 257 |
| 深 c（mm） | 103 | 103 | 103 | 103 |
| 總深 ca（mm） | 155 | 155 | 155 | 155 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF630-SEW／NF800-SEW／NF800-SDW／NF400-HEW｜額定值比較 3
| 規格項目 | NF630-SEW · Adjustable 300 350 400 500 600 630A | NF800-SEW · Adjustable 400 450 500 600 700 800A | NF800-SDW · (700) 800A | NF400-HEW · Adjustable 200 225 250 300 350 400A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | Adjustable 300 350 400 500 600 630 | Adjustable 400 450 500 600 700 800 | (700) 800 | Adjustable 200 225 250 300 350 400 |
| 極數（P） | 3 ／ 4 | 3 ／ 4 | 2 | 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：42 · Ics：42 | Icu：42 · Ics：42 | − | Icu：65 · Ics：65 |
| IEC Icu／Ics · AC415V（kA） | Icu：50 · Ics：50 | Icu：50 · Ics：50 | − | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC400V（kA） | Icu：50 · Ics：50 | Icu：50 · Ics：50 | − | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC380V（kA） | Icu：50 · Ics：50 | Icu：50 · Ics：50 | − | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC230V（kA） | Icu：85 · Ics：85 | Icu：85 · Ics：85 | − | Icu：100 · Ics：100 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 140 ／ 185 | 210 ／ 280 | 210 | 140 ／ 185 |
| 高 b（mm） | 257 | 275 | 275 | 257 |
| 深 c（mm） | 103 | 103 | 103 | 103 |
| 總深 ca（mm） | 155 | 155 | 155 | 155 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF400-REW／NF630-HEW／NF630-REW／NF800-HEW｜額定值比較 4
| 規格項目 | NF400-REW · Adjustable 200 225 250 300 350 400A | NF630-HEW · Adjustable 300 350 400 500 600 630A | NF630-REW · Adjustable 300 350 400 500 600 630A | NF800-HEW · Adjustable 400 450 500 600 700 800A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | Adjustable 200 225 250 300 350 400 | Adjustable 300 350 400 500 600 630 | Adjustable 300 350 400 500 600 630 | Adjustable 400 450 500 600 700 800 |
| 極數（P） | 3 | 3 ／ 4 | 3 | 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：125 · Ics：63 | Icu：65 · Ics：65 | Icu：125 · Ics：63 | Icu：65 · Ics：65 |
| IEC Icu／Ics · AC415V（kA） | Icu：125 · Ics：63 | Icu：70 · Ics：70 | Icu：125 · Ics：63 | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC400V（kA） | Icu：125 · Ics：63 | Icu：70 · Ics：70 | Icu：125 · Ics：63 | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC380V（kA） | Icu：125 · Ics：63 | Icu：70 · Ics：70 | Icu：125 · Ics：63 | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC230V（kA） | Icu：150 · Ics：75 | Icu：100 · Ics：100 | Icu：150 · Ics：75 | Icu：100 · Ics：100 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 140 | 140 ／ 185 | 140 | 210 ／ 280 |
| 高 b（mm） | 257 | 257 | 257 | 275 |
| 深 c（mm） | 103 | 103 | 103 | 103 |
| 總深 ca（mm） | 155 | 155 | 155 | 155 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF800-REW／NF400-UEW／NF800-UEW｜額定值比較 5
| 規格項目 | NF800-REW · Adjustable 400 450 500 600 700 800A | NF400-UEW · Adjustable 200 225 250 300 350 400A | NF800-UEW · Adjustable 400 450 500 600 700 800A |
|---|---|---|---|
| 額定電流 In（A；40°C） | Adjustable 400 450 500 600 700 800 | Adjustable 200 225 250 300 350 400 | Adjustable 400 450 500 600 700 800 |
| 極數（P） | 3 | 3 ／ 4 | 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：125 · Ics：63 | Icu：200 · Ics：200 | Icu：200 · Ics：200 |
| IEC Icu／Ics · AC415V（kA） | Icu：125 · Ics：63 | Icu：200 · Ics：200 | Icu：200 · Ics：200 |
| IEC Icu／Ics · AC400V（kA） | Icu：125 · Ics：63 | Icu：200 · Ics：200 | Icu：200 · Ics：200 |
| IEC Icu／Ics · AC380V（kA） | Icu：125 · Ics：63 | Icu：200 · Ics：200 | Icu：200 · Ics：200 |
| IEC Icu／Ics · AC230V（kA） | Icu：150 · Ics：75 | Icu：200 · Ics：200 | Icu：200 · Ics：200 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 |
| 寬 a（mm） | 210 | 140 ／ 280 | 210 ／ 280 |
| 高 b（mm） | 275 | 297 ／ 322 | 322 |
| 深 c（mm） | 103 | 200 | 200 |
| 總深 ca（mm） | 155 | 252 | 252 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | |||
可加裝附屬裝置
點選附件可查看用途、適用型號、配套條件及原廠規格。產品照片與技術圖面分開呈現。
SHT分勵跳脫裝置SHT Shunt trip（線圈電壓與完整訂購型號依原廠表）SHT-4SW 分勵跳脫裝置實物照；圖中銘牌 AC100～450V／DC100～200V。以三菱原廠表核對完整型號、框架與極數，不以來源網站標題的電壓取代銘牌。NF400-CW／NF400-SW／NF400-SEW／NF400-HEW／NF400-REW／NF400-UEW／NF630-CW／NF630-SW／NF630-SEW／NF630-HEW／NF630-REW／NF800-CEW／NF800-SDW／NF800-SEW／NF800-HEW／NF800-REW／NF800-UEW；只有原廠附件表列的型號、極數與位置可裝。查看附件型號與適用條件 →

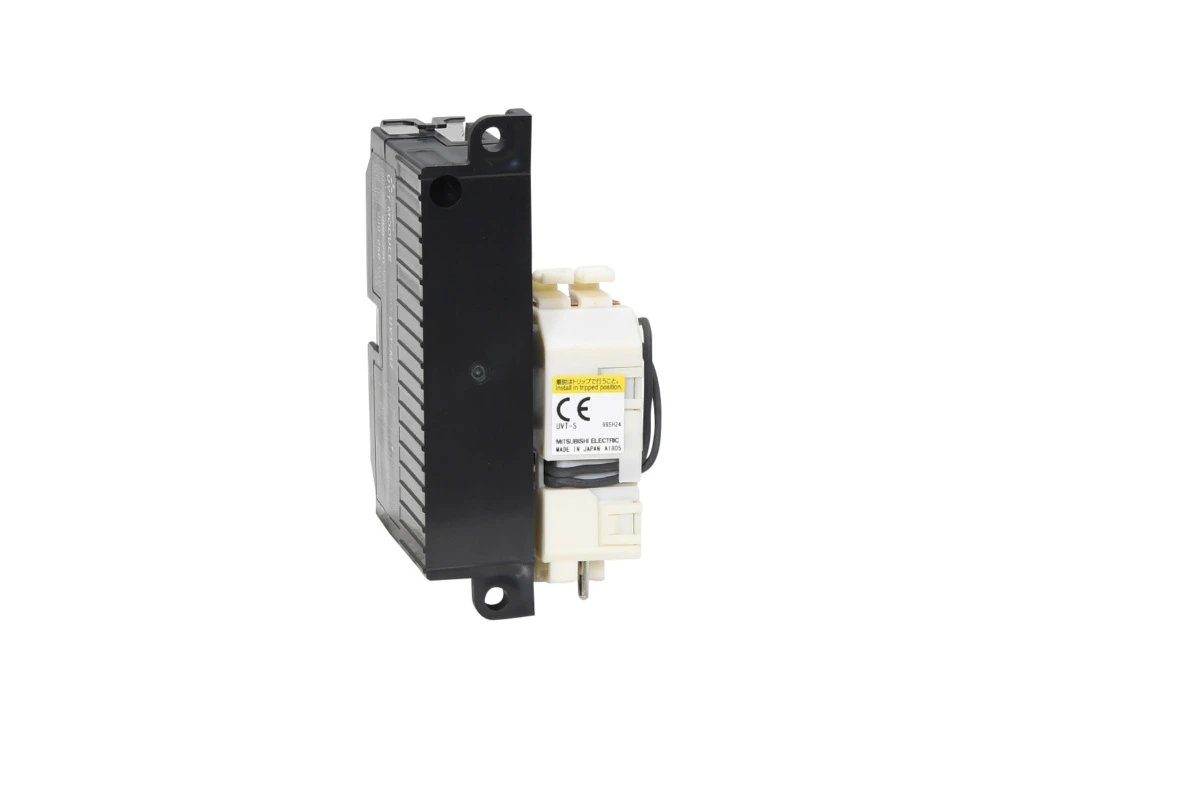

UVT低電壓跳脫裝置UVT Under voltage trip（線圈電壓與完整訂購型號依原廠表）UVTSA250-4SWS 原廠商品照；官網列 NF／DSN400／630／800AF、3P、瞬時型。其他極數及 NV 配對仍須另核對，不共用此圖當作確認依據。NF400-CW／NF400-SW／NF400-SEW／NF400-HEW／NF400-REW／NF400-UEW／NF630-CW／NF630-SW／NF630-SEW／NF630-HEW／NF630-REW／NF800-CEW／NF800-SDW／NF800-SEW／NF800-HEW／NF800-REW／NF800-UEW；只有原廠附件表列的型號、極數與位置可裝。查看附件型號與適用條件 →附件型號與配套比較
以下附件依型號及適用機種選配；尚無可刊登的對應實物照片，先提供已確認的用途與規格。
| 附件／型號 | 用途 | 適用機種與配套 | 詳細資料 |
|---|---|---|---|
| AL警報開關AL Alarm switch（完整訂購型號依原廠表） | AL 用於輸出斷路器跳脫狀態。原廠圖解標示附件功能、接線概念及在斷路器內的安裝位置。 | NF400-CW／NF400-SW／NF400-SEW／NF400-HEW／NF400-REW／NF400-UEW／NF630-CW／NF630-SW／NF630-SEW／NF630-HEW／NF630-REW／NF800-CEW／NF800-SDW／NF800-SEW／NF800-HEW／NF800-REW／NF800-UEW；可裝數量與左右極位置依 WS-V 原廠附件表。 框架、極數、安裝位置及引線方式須依完整訂購碼確認 | 查看規格 → |
| AX輔助開關AX Auxiliary switch（完整訂購型號依原廠表） | AX 用於輸出斷路器 ON／OFF 狀態。原廠圖解標示附件功能、接線概念及在斷路器內的安裝位置。 | NF400-CW／NF400-SW／NF400-SEW／NF400-HEW／NF400-REW／NF400-UEW／NF630-CW／NF630-SW／NF630-SEW／NF630-HEW／NF630-REW／NF800-CEW／NF800-SDW／NF800-SEW／NF800-HEW／NF800-REW／NF800-UEW；可裝數量與左右極位置依 WS-V 原廠附件表。 接點數、框架、極數及與其他內部附件的組合須核對 | 查看規格 → |
選型與詢價前確認
- AC／DC 與系統電壓
- 極數
- 額定電流／AF／AT
- 指定電壓下的 Icu／Ics 與標準
- 附件、端子與安裝尺寸
同一列的型號與額定範圍，能直接當成訂購規格嗎？
請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。
送審需要的型錄與證書在哪裡？
上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
