WS-V NF 32～250AF 無熔線斷路器
WS-V 經濟、標準、高性能與電子式系列依框架整理
完整型號保留 C／S／H／R／U 等性能等級；同框架集中比較，但 MCCB 的 NF 與漏電斷路器 NV 分開。- 框架容量
- 32～250AF
- 極數／相線式
- 2P／3P／4P，依型號
- 額定電流
- 3～250A，依型號
規格說明
系列總覽
| 廠牌 | 三菱電機 |
|---|---|
| 產品分類 | 無熔線斷路器 |
| 框架容量 | 32～250AF |
| 極數／相線式 | 2P／3P／4P，依型號 |
| 額定電流 | 3～250A，依型號 |
| 尺寸核對 | WS-V 原廠表格列出外形、固定孔位與接線端子；同框架仍須按極數核對 |
型號與製作範圍
點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。
| 完整型號／加入詢價 | 型式 | 極數／構成 | 額定範圍 |
|---|---|---|---|
| WS-V MCCB | 2 ／ 3P | 3 4 (5) 6 10 (15) 16 20 25 (30) 32 40 50A | |
| WS-V MCCB | 2 ／ 3P | (60)A | |
| WS-V MCCB | 2 ／ 3P | 63A | |
| WS-V MCCB | 2 ／ 3P | 50 (60) 63 (75) 80 100A | |
| WS-V MCCB | 2 ／ 3P | 125A | |
| WS-V MCCB | 2 ／ 3P | (100) 125 150 175 200 225 (*2)A | |
| WS-V MCCB | 2 ／ 3P | 250A | |
| WS-V MCCB | 2 ／ 3P | 3 4 (5) 6 10 (15) 16 20 25 (30)A | |
| WS-V MCCB | 2 ／ 3P | 32A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 3 4 (5) 6 10 (15) 16 20 25 (30) 32 40 50A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | (60)A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 63A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | (15) 16 20 (30) 32 40 50 (60) 63 (75) 80 100A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 125A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 16-20 20-25 25-32 32-40 35-40-50 45-50-63 53-63-80 70-80-100 90-100-125A | |
| WS-V MCCB | 3 ／ 4P | 16-32 32-63 63-125A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 125-160A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | (100) 125 150 160 175 200 225 (*2)A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 250A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 125-160 140-160-200 175-200-250A | |
| WS-V MCCB | 3 ／ 4P | 80-160 125-250A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 10 (15) 16 20 25 30 32 40 50A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | (60)A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 63A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | (15) 16 20 (30) 32 40 50 (60) 63 (75) 80 100A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 125A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 16-20 20-25 25-32 32-40 35-40-50 45-50-63 53-63-80 70-80-100 90-100-125A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 16-20 20-25 25-32 32-40 35-40-50 45-50-63 53-63-80 70-80-100 90-100-125A | |
| WS-V MCCB | 2 ／ 3P | 16-20 20-25 25-32 32-40 40-50 50-63 63-80 80-100 100-125A | |
| WS-V MCCB | 3 ／ 4P | 16-32 32-63 63-125A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 125-160A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 125-160A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 125 150 160 175 200 225A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 250A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 125-160 140-160-200 175-200-250A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 125-160 140-160-200 175-200-250A | |
| WS-V MCCB | 2 ／ 3P | 125-160 160-200 200-250A | |
| WS-V MCCB | 3 ／ 4P | 80-160 125-250A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 15 20 30 40 50 60 75 100 125A | |
| WS-V MCCB | 2 ／ 3 ／ 4P | 125 150 175 200 225 250A |
型號與額定規格
NF63-CV／NF63-CV／NF63-CV／NF125-CV｜額定值比較 1
| 規格項目 | NF63-CV · 3 4 (5) 6 10 (15) 16 20 25 (30) 32 40 50A | NF63-CV · (60)A | NF63-CV · 63A | NF125-CV · 50 (60) 63 (75) 80 100A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 3 4 (5) 6 10 (15) 16 20 25 (30) 32 40 50 | (60) | 63 | 50 (60) 63 (75) 80 100 |
| 極數（P） | 2 ／ 3 | 2 ／ 3 | 2 ／ 3 | 2 ／ 3 |
| 額定絕緣電壓 Ui（V） | 600 | 600 | 600 | 600 |
| IEC Icu／Ics · AC440V（kA） | Icu：2.5 · Ics：2.5 | Icu：2.5 · Ics：2.5 | Icu：2.5 · Ics：2.5 | Icu：10 · Ics：5 |
| IEC Icu／Ics · AC415V（kA） | Icu：2.5 · Ics：2.5 | Icu：2.5 · Ics：2.5 | Icu：2.5 · Ics：2.5 | Icu：10 · Ics：5 |
| IEC Icu／Ics · AC400V（kA） | Icu：5 · Ics：5 | Icu：5 · Ics：5 | Icu：5 · Ics：5 | Icu：10 · Ics：5 |
| IEC Icu／Ics · AC380V（kA） | Icu：5 · Ics：5 | Icu：5 · Ics：5 | Icu：5 · Ics：5 | Icu：10 · Ics：5 |
| IEC Icu／Ics · AC230V（kA） | Icu：7.5 · Ics：7.5 | Icu：7.5 · Ics：7.5 | Icu：7.5 · Ics：7.5 | Icu：30 · Ics：15 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 50 ／ 75 | 50 ／ 75 | 50 ／ 75 | 60 ／ 90 |
| 高 b（mm） | 130 | 130 | 130 | 130 |
| 深 c（mm） | 68 | 68 | 68 | 68 |
| 總深 ca（mm） | 90 | 90 | 90 | 90 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF125-CV／NF250-CV／NF250-CV／NF32-SV｜額定值比較 2
| 規格項目 | NF125-CV · 125A | NF250-CV · (100) 125 150 175 200 225 (*2)A | NF250-CV · 250A | NF32-SV · 3 4 (5) 6 10 (15) 16 20 25 (30)A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 125 | (100) 125 150 175 200 225 (*2) | 250 | 3 4 (5) 6 10 (15) 16 20 25 (30) |
| 極數（P） | 2 ／ 3 | 2 ／ 3 | 2 ／ 3 | 2 ／ 3 |
| 額定絕緣電壓 Ui（V） | 600 | 600 | 600 | 600 |
| IEC Icu／Ics · AC440V（kA） | Icu：10 · Ics：5 | Icu：15 · Ics：12 | Icu：15 · Ics：12 | Icu：2.5 · Ics：2.5 |
| IEC Icu／Ics · AC415V（kA） | Icu：10 · Ics：5 | Icu：25 · Ics：19 | Icu：25 · Ics：19 | Icu：2.5 · Ics：2.5 |
| IEC Icu／Ics · AC400V（kA） | Icu：10 · Ics：5 | Icu：25 · Ics：19 | Icu：25 · Ics：19 | Icu：5 · Ics：5 |
| IEC Icu／Ics · AC380V（kA） | Icu：10 · Ics：5 | Icu：25 · Ics：19 | Icu：25 · Ics：19 | Icu：5 · Ics：5 |
| IEC Icu／Ics · AC230V（kA） | Icu：30 · Ics：15 | Icu：36 · Ics：27 | Icu：36 · Ics：27 | Icu：7.5 · Ics：7.5 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 60 ／ 90 | 105 | 105 | 50 ／ 75 |
| 高 b（mm） | 130 | 165 | 165 | 130 |
| 深 c（mm） | 68 | 68 | 68 | 68 |
| 總深 ca（mm） | 90 | 92 | 92 | 90 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF32-SV／NF63-SV／NF63-SV／NF63-SV｜額定值比較 3
| 規格項目 | NF32-SV · 32A | NF63-SV · 3 4 (5) 6 10 (15) 16 20 25 (30) 32 40 50A | NF63-SV · (60)A | NF63-SV · 63A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 32 | 3 4 (5) 6 10 (15) 16 20 25 (30) 32 40 50 | (60) | 63 |
| 極數（P） | 2 ／ 3 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 600 | 600 | 600 | 600 |
| IEC Icu／Ics · AC440V（kA） | Icu：2.5 · Ics：2.5 | Icu：7.5 · Ics：7.5 | Icu：7.5 · Ics：7.5 | Icu：7.5 · Ics：7.5 |
| IEC Icu／Ics · AC415V（kA） | Icu：2.5 · Ics：2.5 | Icu：7.5 · Ics：7.5 | Icu：7.5 · Ics：7.5 | Icu：7.5 · Ics：7.5 |
| IEC Icu／Ics · AC400V（kA） | Icu：5 · Ics：5 | Icu：7.5 · Ics：7.5 | Icu：7.5 · Ics：7.5 | Icu：7.5 · Ics：7.5 |
| IEC Icu／Ics · AC380V（kA） | Icu：5 · Ics：5 | Icu：7.5 · Ics：7.5 | Icu：7.5 · Ics：7.5 | Icu：7.5 · Ics：7.5 |
| IEC Icu／Ics · AC230V（kA） | Icu：7.5 · Ics：7.5 | Icu：15 · Ics：15 | Icu：15 · Ics：15 | Icu：15 · Ics：15 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 50 ／ 75 | 50 ／ 75 ／ 100 | 50 ／ 75 ／ 100 | 50 ／ 75 ／ 100 |
| 高 b（mm） | 130 | 130 | 130 | 130 |
| 深 c（mm） | 68 | 68 | 68 | 68 |
| 總深 ca（mm） | 90 | 90 | 90 | 90 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF125-SV／NF125-SV／NF125-SGV／NF125-SEV｜額定值比較 4
| 規格項目 | NF125-SV · (15) 16 20 (30) 32 40 50 (60) 63 (75) 80 100A | NF125-SV · 125A | NF125-SGV · 16-20 20-25 25-32 32-40 35-40-50 45-50-63 53-63-80 70-80-100 90-100-125A | NF125-SEV · 16-32 32-63 63-125A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | (15) 16 20 (30) 32 40 50 (60) 63 (75) 80 100 | 125 | 16-20 20-25 25-32 32-40 35-40-50 45-50-63 53-63-80 70-80-100 90-100-125 | 16-32 32-63 63-125 |
| 極數（P） | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 | 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：25 · Ics：25 | Icu：25 · Ics：25 | Icu：36 · Ics：36 | Icu：36 · Ics：36 |
| IEC Icu／Ics · AC415V（kA） | Icu：30 · Ics：30 | Icu：30 · Ics：30 | Icu：36 · Ics：36 | Icu：36 · Ics：36 |
| IEC Icu／Ics · AC400V（kA） | Icu：30 · Ics：30 | Icu：30 · Ics：30 | Icu：36 · Ics：36 | Icu：36 · Ics：36 |
| IEC Icu／Ics · AC380V（kA） | Icu：30 · Ics：30 | Icu：30 · Ics：30 | Icu：36 · Ics：36 | Icu：36 · Ics：36 |
| IEC Icu／Ics · AC230V（kA） | Icu：50 · Ics：50 | Icu：50 · Ics：50 | Icu：85 · Ics：85 | Icu：85 · Ics：85 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 60 ／ 90 ／ 120 | 60 ／ 90 ／ 120 | 105 ／ 140 | 105 ／ 140 |
| 高 b（mm） | 130 | 130 | 165 | 165 |
| 深 c（mm） | 68 | 68 | 68 | 68 |
| 總深 ca（mm） | 90 | 90 | 92 | 92 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF160-SGV／NF250-SV／NF250-SV／NF250-SGV｜額定值比較 5
| 規格項目 | NF160-SGV · 125-160A | NF250-SV · (100) 125 150 160 175 200 225 (*2)A | NF250-SV · 250A | NF250-SGV · 125-160 140-160-200 175-200-250A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 125-160 | (100) 125 150 160 175 200 225 (*2) | 250 | 125-160 140-160-200 175-200-250 |
| 極數（P） | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：36 · Ics：36 | Icu：36 · Ics：36 | Icu：36 · Ics：36 | Icu：36 · Ics：36 |
| IEC Icu／Ics · AC415V（kA） | Icu：36 · Ics：36 | Icu：36 · Ics：36 | Icu：36 · Ics：36 | Icu：36 · Ics：36 |
| IEC Icu／Ics · AC400V（kA） | Icu：36 · Ics：36 | Icu：36 · Ics：36 | Icu：36 · Ics：36 | Icu：36 · Ics：36 |
| IEC Icu／Ics · AC380V（kA） | Icu：36 · Ics：36 | Icu：36 · Ics：36 | Icu：36 · Ics：36 | Icu：36 · Ics：36 |
| IEC Icu／Ics · AC230V（kA） | Icu：85 · Ics：85 | Icu：85 · Ics：85 | Icu：85 · Ics：85 | Icu：85 · Ics：85 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 105 ／ 140 | 105 ／ 140 | 105 ／ 140 | 105 ／ 140 |
| 高 b（mm） | 165 | 165 | 165 | 165 |
| 深 c（mm） | 68 | 68 | 68 | 68 |
| 總深 ca（mm） | 92 | 92 | 92 | 92 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF250-SEV／NF63-HV／NF63-HV／NF63-HV｜額定值比較 6
| 規格項目 | NF250-SEV · 80-160 125-250A | NF63-HV · 10 (15) 16 20 25 30 32 40 50A | NF63-HV · (60)A | NF63-HV · 63A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 80-160 125-250 | 10 (15) 16 20 25 30 32 40 50 | (60) | 63 |
| 極數（P） | 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：36 · Ics：36 | Icu：10 · Ics：8 | Icu：10 · Ics：8 | Icu：10 · Ics：8 |
| IEC Icu／Ics · AC415V（kA） | Icu：36 · Ics：36 | Icu：10 · Ics：8 | Icu：10 · Ics：8 | Icu：10 · Ics：8 |
| IEC Icu／Ics · AC400V（kA） | Icu：36 · Ics：36 | Icu：10 · Ics：8 | Icu：10 · Ics：8 | Icu：10 · Ics：8 |
| IEC Icu／Ics · AC380V（kA） | Icu：36 · Ics：36 | Icu：10 · Ics：8 | Icu：10 · Ics：8 | Icu：10 · Ics：8 |
| IEC Icu／Ics · AC230V（kA） | Icu：85 · Ics：85 | Icu：25 · Ics：19 | Icu：25 · Ics：19 | Icu：25 · Ics：19 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 105 ／ 140 | 50 ／ 75 ／ 100 | 50 ／ 75 ／ 100 | 50 ／ 75 ／ 100 |
| 高 b（mm） | 165 | 130 | 130 | 130 |
| 深 c（mm） | 68 | 68 | 68 | 68 |
| 總深 ca（mm） | 92 | 90 | 90 | 90 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF125-HV／NF125-HV／NF125-LGV／NF125-HGV｜額定值比較 7
| 規格項目 | NF125-HV · (15) 16 20 (30) 32 40 50 (60) 63 (75) 80 100A | NF125-HV · 125A | NF125-LGV · 16-20 20-25 25-32 32-40 35-40-50 45-50-63 53-63-80 70-80-100 90-100-125A | NF125-HGV · 16-20 20-25 25-32 32-40 35-40-50 45-50-63 53-63-80 70-80-100 90-100-125A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | (15) 16 20 (30) 32 40 50 (60) 63 (75) 80 100 | 125 | 16-20 20-25 25-32 32-40 35-40-50 45-50-63 53-63-80 70-80-100 90-100-125 | 16-20 20-25 25-32 32-40 35-40-50 45-50-63 53-63-80 70-80-100 90-100-125 |
| 極數（P） | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：50 · Ics：38 | Icu：50 · Ics：38 | Icu：50 · Ics：50 | Icu：65 · Ics：65 |
| IEC Icu／Ics · AC415V（kA） | Icu：50 · Ics：38 | Icu：50 · Ics：38 | Icu：50 · Ics：50 | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC400V（kA） | Icu：50 · Ics：38 | Icu：50 · Ics：38 | Icu：50 · Ics：50 | Icu：75 · Ics：75 |
| IEC Icu／Ics · AC380V（kA） | Icu：50 · Ics：38 | Icu：50 · Ics：38 | Icu：50 · Ics：50 | Icu：75 · Ics：75 |
| IEC Icu／Ics · AC230V（kA） | Icu：100 · Ics：75 | Icu：100 · Ics：75 | Icu：90 · Ics：90 | Icu：100 · Ics：100 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 90 ／ 120 | 90 ／ 120 | 105 ／ 140 | 105 ／ 140 |
| 高 b（mm） | 130 | 130 | 165 | 165 |
| 深 c（mm） | 68 | 68 | 68 | 68 |
| 總深 ca（mm） | 90 | 90 | 92 | 92 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF125-RGV／NF125-HEV／NF160-LGV／NF160-HGV｜額定值比較 8
| 規格項目 | NF125-RGV · 16-20 20-25 25-32 32-40 40-50 50-63 63-80 80-100 100-125A | NF125-HEV · 16-32 32-63 63-125A | NF160-LGV · 125-160A | NF160-HGV · 125-160A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 16-20 20-25 25-32 32-40 40-50 50-63 63-80 80-100 100-125 | 16-32 32-63 63-125 | 125-160 | 125-160 |
| 極數（P） | 2 ／ 3 | 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：125 · Ics：125 | Icu：65 · Ics：65 | Icu：50 · Ics：50 | Icu：65 · Ics：65 |
| IEC Icu／Ics · AC415V（kA） | Icu：150 · Ics：150 | Icu：70 · Ics：70 | Icu：50 · Ics：50 | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC400V（kA） | Icu：150 · Ics：150 | Icu：75 · Ics：75 | Icu：50 · Ics：50 | Icu：75 · Ics：75 |
| IEC Icu／Ics · AC380V（kA） | Icu：150 · Ics：150 | Icu：75 · Ics：75 | Icu：50 · Ics：50 | Icu：75 · Ics：75 |
| IEC Icu／Ics · AC230V（kA） | Icu：150 · Ics：150 | Icu：100 · Ics：100 | Icu：90 · Ics：90 | Icu：100 · Ics：100 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 105 | 105 ／ 140 | 105 ／ 140 | 105 ／ 140 |
| 高 b（mm） | 165 | 165 | 165 | 165 |
| 深 c（mm） | 68 | 68 | 68 | 68 |
| 總深 ca（mm） | 92 | 92 | 92 | 92 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF250-HV／NF250-HV／NF250-LGV／NF250-HGV｜額定值比較 9
| 規格項目 | NF250-HV · 125 150 160 175 200 225A | NF250-HV · 250A | NF250-LGV · 125-160 140-160-200 175-200-250A | NF250-HGV · 125-160 140-160-200 175-200-250A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 125、150、160、175、200、225 | 250 | 125-160 140-160-200 175-200-250 | 125-160 140-160-200 175-200-250 |
| 極數（P） | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：65 · Ics：65 | Icu：65 · Ics：65 | Icu：50 · Ics：50 | Icu：65 · Ics：65 |
| IEC Icu／Ics · AC415V（kA） | Icu：70 · Ics：70 | Icu：70 · Ics：70 | Icu：50 · Ics：50 | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC400V（kA） | Icu：75 · Ics：75 | Icu：75 · Ics：75 | Icu：50 · Ics：50 | Icu：75 · Ics：75 |
| IEC Icu／Ics · AC380V（kA） | Icu：75 · Ics：75 | Icu：75 · Ics：75 | Icu：50 · Ics：50 | Icu：75 · Ics：75 |
| IEC Icu／Ics · AC230V（kA） | Icu：100 · Ics：100 | Icu：100 · Ics：100 | Icu：90 · Ics：90 | Icu：100 · Ics：100 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 105 ／ 140 | 105 ／ 140 | 105 ／ 140 | 105 ／ 140 |
| 高 b（mm） | 165 | 165 | 165 | 165 |
| 深 c（mm） | 68 | 68 | 68 | 68 |
| 總深 ca（mm） | 92 | 92 | 92 | 92 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NF250-RGV／NF250-HEV／NF125-UV／NF250-UV｜額定值比較 10
| 規格項目 | NF250-RGV · 125-160 160-200 200-250A | NF250-HEV · 80-160 125-250A | NF125-UV · 15 20 30 40 50 60 75 100 125A | NF250-UV · 125 150 175 200 225 250A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 125-160 160-200 200-250 | 80-160 125-250 | 15、20、30、40、50、60、75、100、125 | 125、150、175、200、225、250 |
| 極數（P） | 2 ／ 3 | 3 ／ 4 | 2 ／ 3 ／ 4 | 2 ／ 3 ／ 4 |
| 額定絕緣電壓 Ui（V） | 690 | 690 | 690 | 690 |
| IEC Icu／Ics · AC440V（kA） | Icu：125 · Ics：125 | Icu：65 · Ics：65 | Icu：200 · Ics：200 | Icu：200 · Ics：200 |
| IEC Icu／Ics · AC415V（kA） | Icu：150 · Ics：150 | Icu：70 · Ics：70 | Icu：200 · Ics：200 | Icu：200 · Ics：200 |
| IEC Icu／Ics · AC400V（kA） | Icu：150 · Ics：150 | Icu：75 · Ics：75 | Icu：200 · Ics：200 | Icu：200 · Ics：200 |
| IEC Icu／Ics · AC380V（kA） | Icu：150 · Ics：150 | Icu：75 · Ics：75 | Icu：200 · Ics：200 | Icu：200 · Ics：200 |
| IEC Icu／Ics · AC230V（kA） | Icu：150 · Ics：150 | Icu：100 · Ics：100 | Icu：200 · Ics：200 | Icu：200 · Ics：200 |
| 額定衝擊耐受電壓 Uimp（kV） | 8 | 8 | 8 | 8 |
| 寬 a（mm） | 105 | 105 ／ 140 | 90 ／ 120 | 105 ／ 140 |
| 高 b（mm） | 165 | 165 | 191 | 240 |
| 深 c（mm） | 68 | 68 | 68 | 68 |
| 總深 ca（mm） | 92 | 92 | 90 | 92 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
可加裝附屬裝置
點選附件可查看用途、適用型號、配套條件及原廠規格。產品照片與技術圖面分開呈現。

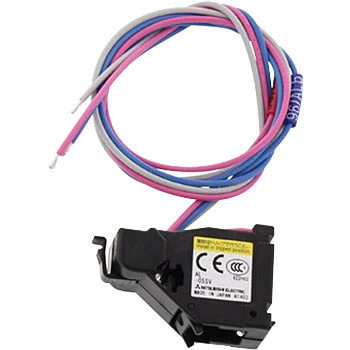

AL警報開關AL Alarm switch（完整訂購型號依原廠表）AL-05SV 警報開關原廠實物照；適用主機與安装位置依 05SV 配對表，不代替 AL-4SWL。NF32-SV／NF63-CV／NF63-SV／NF63-HV／NF125-CV／NF125-SV／NF125-SGV／NF125-SEV／NF125-HV／NF125-LGV／NF125-HEV／NF125-HGV／NF125-RGV／NF125-UV／NF160-SGV／NF160-LGV／NF160-HGV／NF250-CV／NF250-SV／NF250-SGV／NF250-SEV／NF250-HV／NF250-LGV／NF250-HEV／NF250-HGV／NF250-RGV／NF250-UV；可裝數量與左右極位置依 WS-V 原廠附件表。查看附件型號與適用條件 →

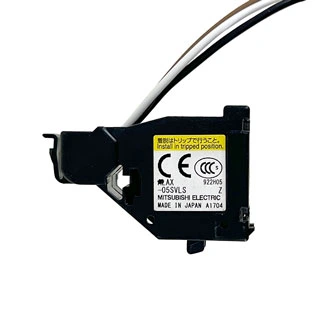

AX輔助開關AX Auxiliary switch（完整訂購型號依原廠表）AX-05SVLS（左極、附 SLT 端子台型）系列示例照片，銘牌完整後綴為 LS。不是無後綴 AX-05SV 或右極 R／RS 型式；32～250AF 仍須按完整主機型號與端子配置核對。NF32-SV／NF63-CV／NF63-SV／NF63-HV／NF125-CV／NF125-SV／NF125-SGV／NF125-SEV／NF125-HV／NF125-LGV／NF125-HEV／NF125-HGV／NF125-RGV／NF125-UV／NF160-SGV／NF160-LGV／NF160-HGV／NF250-CV／NF250-SV／NF250-SGV／NF250-SEV／NF250-HV／NF250-LGV／NF250-HEV／NF250-HGV／NF250-RGV／NF250-UV；可裝數量與左右極位置依 WS-V 原廠附件表。查看附件型號與適用條件 →

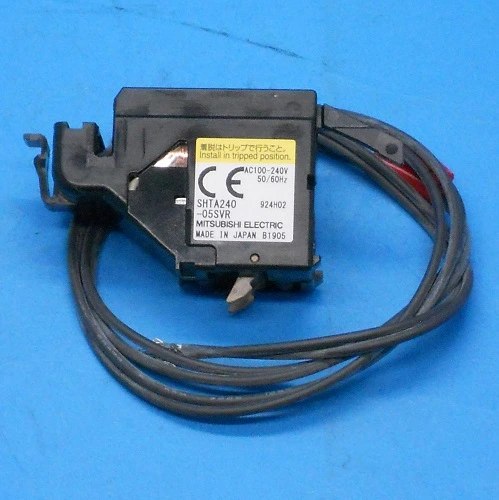

SHT分勵跳脫裝置SHT Shunt trip（線圈電壓與完整訂購型號依原廠表）SHTA240-05SVR 右装型，AC100～240V；來源為中古品實物示例，不表示本公司供貨品況。左装 L 與附端子台 RS 不共用此型號照片。NF32-SV／NF63-CV／NF63-SV／NF63-HV／NF125-CV／NF125-SV／NF125-SGV／NF125-SEV／NF125-HV／NF125-LGV／NF125-HEV／NF125-HGV／NF125-RGV／NF125-UV／NF160-SGV／NF160-LGV／NF160-HGV／NF250-CV／NF250-SV／NF250-SGV／NF250-SEV／NF250-HV／NF250-LGV／NF250-HEV／NF250-HGV／NF250-RGV／NF250-UV；只有原廠附件表列的型號、極數與位置可裝。查看附件型號與適用條件 →

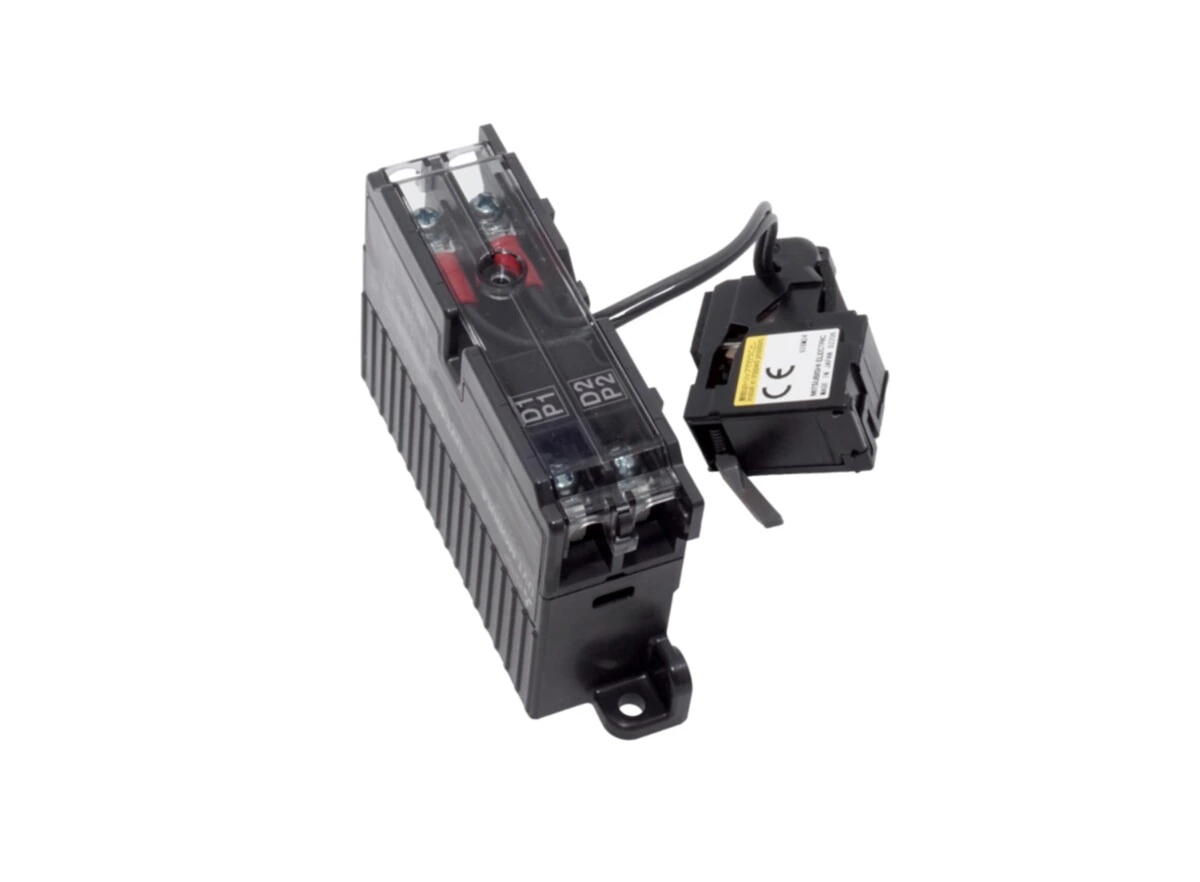

UVT低電壓跳脫裝置UVT Under voltage trip（線圈電壓與完整訂購型號依原廠表）UVTSA250-05SVRS 原廠商品照，AC200～250V、右極、附 SLT 端子台。僅展示官網確認的 30～250AF 型式，不泛用到 NV 左装版本。NF32-SV／NF63-CV／NF63-SV／NF63-HV／NF125-CV／NF125-SV／NF125-SGV／NF125-SEV／NF125-HV／NF125-LGV／NF125-HEV／NF125-HGV／NF125-RGV／NF125-UV／NF160-SGV／NF160-LGV／NF160-HGV／NF250-CV／NF250-SV／NF250-SGV／NF250-SEV／NF250-HV／NF250-LGV／NF250-HEV／NF250-HGV／NF250-RGV／NF250-UV；只有原廠附件表列的型號、極數與位置可裝。查看附件型號與適用條件 →選型與詢價前確認
- AC／DC 與系統電壓
- 極數
- 額定電流／AF／AT
- 指定電壓下的 Icu／Ics 與標準
- 附件、端子與安裝尺寸
同一列的型號與額定範圍，能直接當成訂購規格嗎？
請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。
送審需要的型錄與證書在哪裡？
上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
