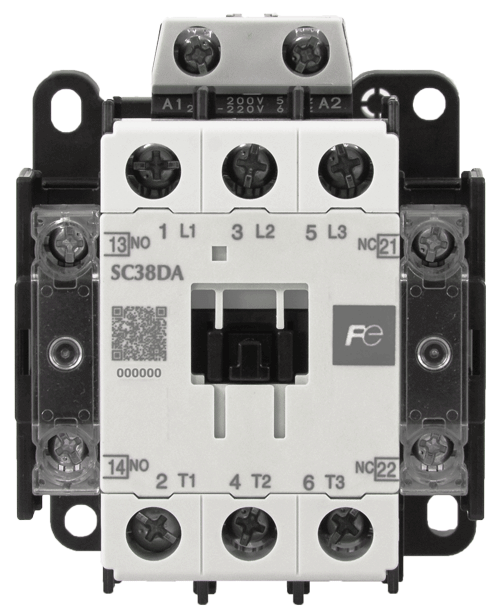

SC38DA

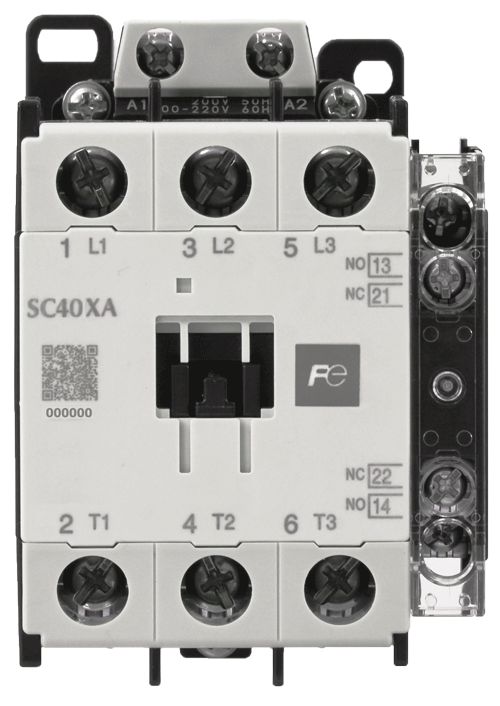

SC40XA

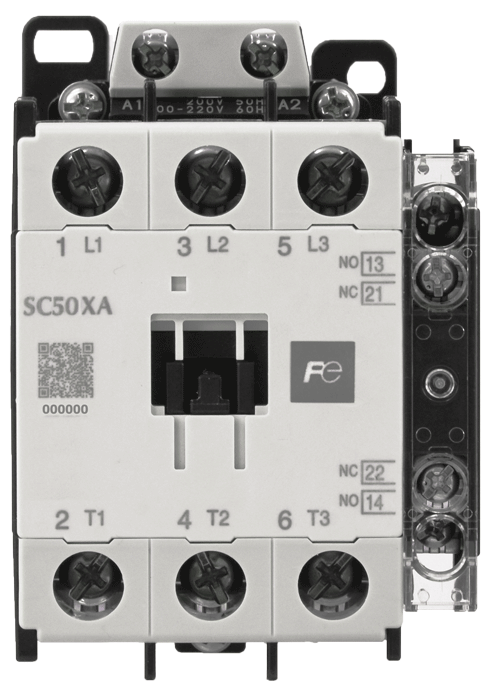

SC50XA

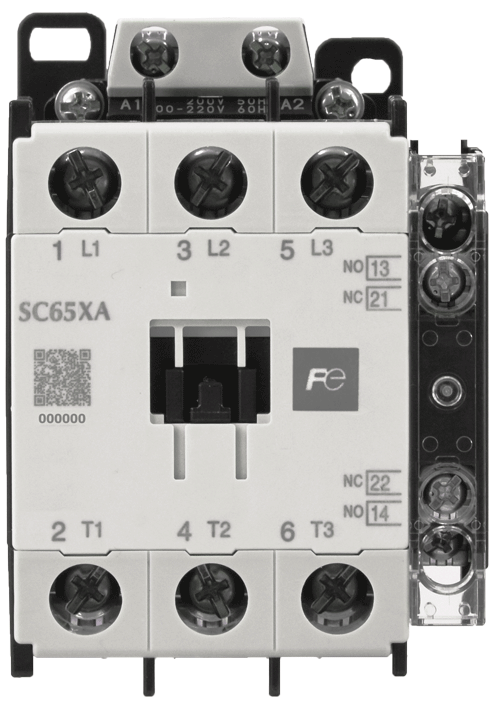

SC65XA富士電機 · 接觸器／電磁開關
SC-NEXT 38～65A 電磁接觸器／電磁開關
標準、可逆、AC／DC 操作與電磁開關對照
依 SC-NEXT 容量框架整理；SC 為接觸器、SW 為電磁開關，尾碼 A／G／U 與 R 代表操作方式及可逆型，須按完整訂購碼確認。- 使用等級
- AC-3 馬達負載；200–240V與380–440V容量分列
- 控制方式
- AC、DC、DC低耗電、低電壓補償
- 組合
- SC接觸器／SW附電驛；R可逆；AK附欠相保護
規格說明
積熱電驛：查看電流規格與配對表 →系列總覽
| 廠牌 | 富士電機 |
|---|---|
| 產品分類 | 接觸器／電磁開關 |
| 使用等級 | AC-3 馬達負載；200–240V與380–440V容量分列 |
| 控制方式 | AC、DC、DC低耗電、低電壓補償 |
| 組合 | SC接觸器／SW附電驛；R可逆；AK附欠相保護 |
型號與製作範圍
點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。
| 完整型號／加入詢價 | 型式 | 極數／構成 | 額定範圍 |
|---|---|---|---|
| AC控制 | 3主極；輔助接點依X/D型 | 38A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 38A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 38A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 38A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 38A（AC-3 200–240V） | |
| AC控制 | 3主極；輔助接點依X/D型 | 38A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 38A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 38A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 38A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 38A（AC-3 200–240V） | |
| AC控制 | 3主極；輔助接點依X/D型 | 40A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 40A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 40A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 40A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 40A（AC-3 200–240V） | |
| AC控制 | 3主極；輔助接點依X/D型 | 50A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 50A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 50A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 50A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 50A（AC-3 200–240V） | |
| AC控制 | 3主極；輔助接點依X/D型 | 65A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 65A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 65A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 65A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 65A（AC-3 200–240V） |
型號與額定規格
控制方式與完整代碼
| 框架 | AC控制接觸器 | DC控制接觸器 | 低電壓補償 | 可逆AC接觸器 | AC電磁開關 |
|---|---|---|---|---|---|
| SC38X | SC38XA | SC38XG | SC38XU | SC38XAR | SW38XA |
| SC38D | SC38DA | SC38DG | SC38DU | SC38DAR | SW38DA |
| SC40X | SC40XA | SC40XG | SC40XU | SC40XAR | SW40XA |
| SC50X | SC50XA | SC50XG | SC50XU | SC50XAR | SW50XA |
| SC65X | SC65XA | SC65XG | SC65XU | SC65XAR | SW65XA |
| 使用條件：原廠表列A為AC操作、G為DC操作、U為低電壓補償、R為可逆；SW含電驛 | |||||
性能與動作特性
低耗電與欠相保護型式
| 框架 | DC低耗電接觸器 | 附欠相保護電驛之AC開關 |
|---|---|---|
| SC38X | SC38XG-L | SW38XAK |
| SC38D | SC38DG-L | SW38DAK |
| SC40X | — | SW40XAK |
| SC50X | — | SW50XAK |
| SC65X | — | SW65XAK |
| 使用條件：40／50／65A未列G-L型，不能自動拼接所有尾碼 | ||
附件與組合配對
SC-NEXT AC-3 容量與內建輔助接點
| 框架 | AC200–240V Ie A | AC200–240V kW | AC380–440V kW | 輔助接點 |
|---|---|---|---|---|
| SC38X | 38 | 7.5 | 18.5 | 1NO／1NC |
| SC38D | 38 | 7.5 | 18.5 | 2NO／1NO1NC／2NC |
| SC40X | 40 | 7.5 | 18.5 | 1NO1NC |
| SC50X | 50 | 11 | 22 | 1NO1NC |
| SC65X | 65 | 15 | 30 | 1NO1NC |
| 使用條件：AC-3為三相馬達負載；X與D型依內建輔助接點區分 | ||||
選型與詢價前確認
- 負載用途與使用等級
- 主回路電壓與負載電流
- 線圈電壓／AC 或 DC
- 主接點與輔助接點
- 搭配積熱電驛型號與調整範圍
同一列的型號與額定範圍，能直接當成訂購規格嗎？
請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。
送審需要的型錄與證書在哪裡？
上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
