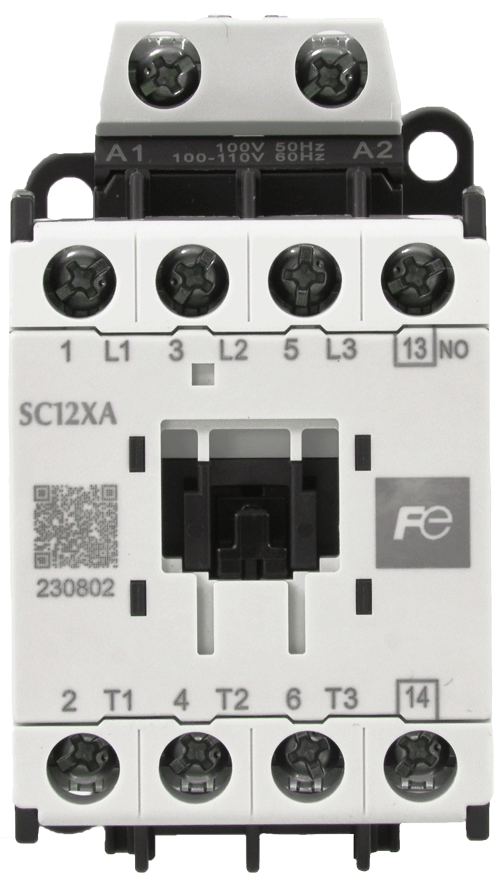

SC12XA

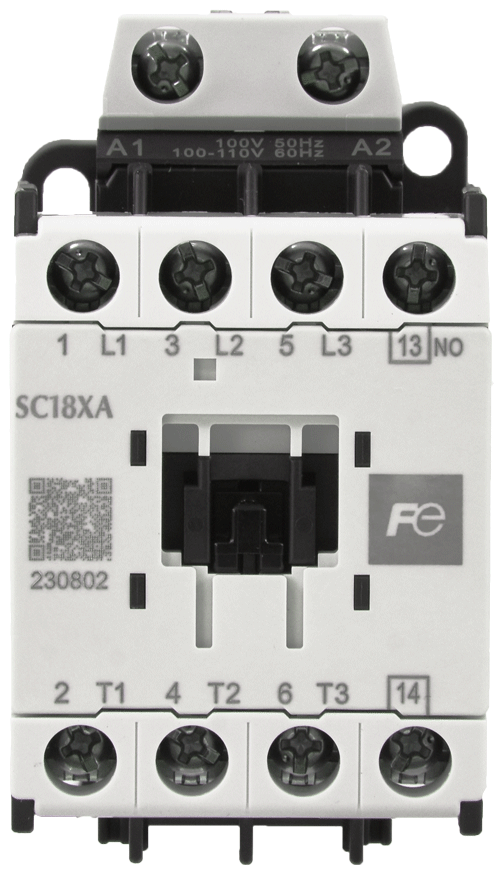

SC18XA

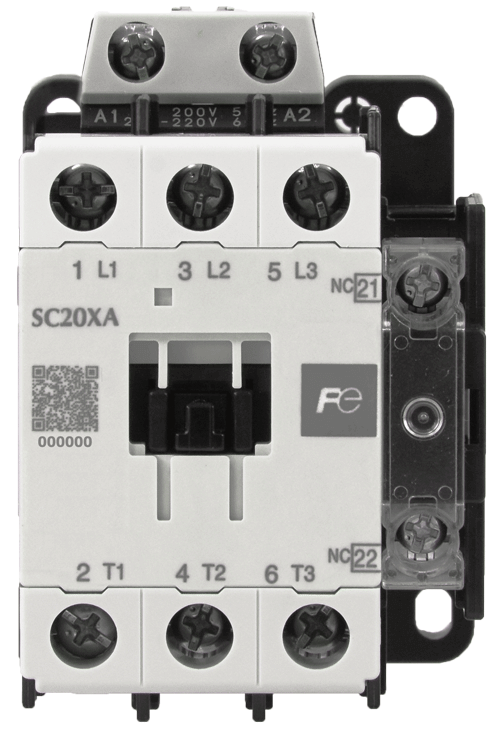

SC20XA

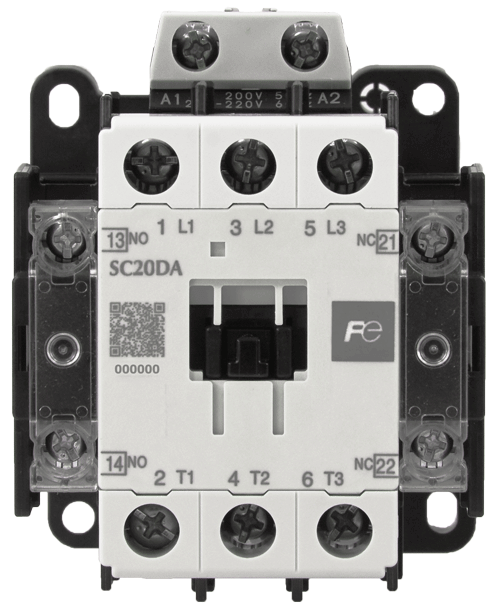

SC20DA

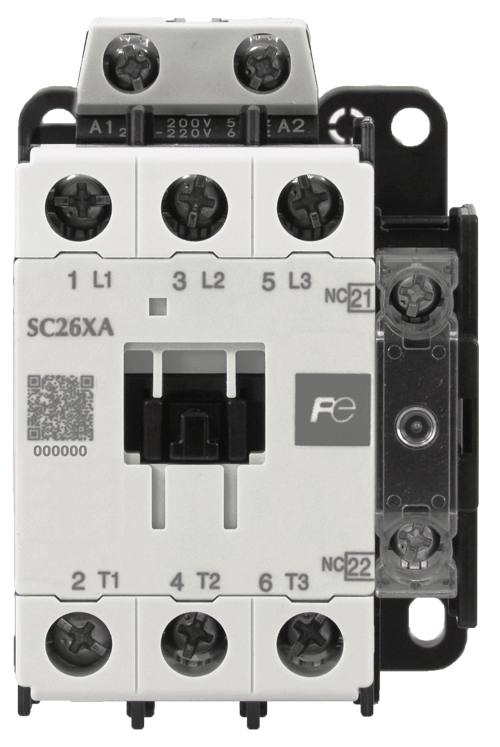

SC26XA

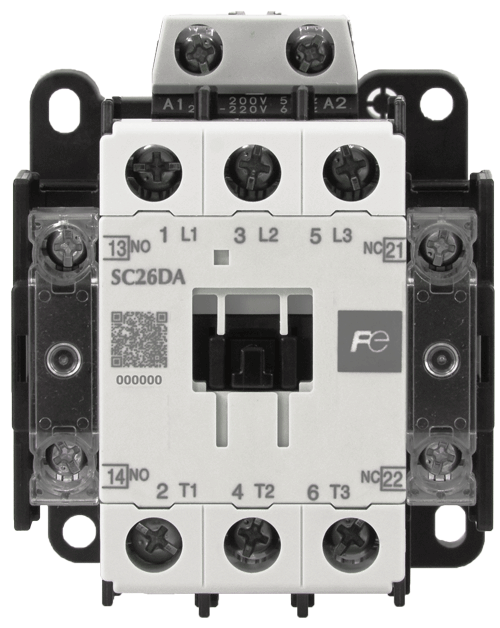

SC26DA富士電機 · 接觸器／電磁開關
SC-NEXT 09～26A 電磁接觸器／電磁開關
標準、可逆、AC／DC 操作與電磁開關對照
依 SC-NEXT 容量框架整理；SC 為接觸器、SW 為電磁開關，尾碼 A／G／U 與 R 代表操作方式及可逆型，須按完整訂購碼確認。- 使用等級
- AC-3 馬達負載；200–240V與380–440V容量分列
- 控制方式
- AC、DC、DC低耗電、低電壓補償
- 組合
- SC接觸器／SW附電驛；R可逆；AK附欠相保護
規格說明
積熱電驛：查看電流規格與配對表 →系列總覽
| 廠牌 | 富士電機 |
|---|---|
| 產品分類 | 接觸器／電磁開關 |
| 使用等級 | AC-3 馬達負載；200–240V與380–440V容量分列 |
| 控制方式 | AC、DC、DC低耗電、低電壓補償 |
| 組合 | SC接觸器／SW附電驛；R可逆；AK附欠相保護 |
型號與製作範圍
點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。
| 完整型號／加入詢價 | 型式 | 極數／構成 | 額定範圍 |
|---|---|---|---|
| AC控制 | 3主極；輔助接點依X/D型 | 9A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 9A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 9A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 9A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 9A（AC-3 200–240V） | |
| AC控制 | 3主極；輔助接點依X/D型 | 12A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 12A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 12A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 12A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 12A（AC-3 200–240V） | |
| AC控制 | 3主極；輔助接點依X/D型 | 18A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 18A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 18A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 18A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 18A（AC-3 200–240V） | |
| AC控制 | 3主極；輔助接點依X/D型 | 20A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 20A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 20A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 20A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 20A（AC-3 200–240V） | |
| AC控制 | 3主極；輔助接點依X/D型 | 20A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 20A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 20A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 20A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 20A（AC-3 200–240V） | |
| AC控制 | 3主極；輔助接點依X/D型 | 26A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 26A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 26A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 26A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 26A（AC-3 200–240V） | |
| AC控制 | 3主極；輔助接點依X/D型 | 26A（AC-3 200–240V） | |
| DC控制 | 3主極；輔助接點依X/D型 | 26A（AC-3 200–240V） | |
| 低電壓補償 | 3主極；輔助接點依X/D型 | 26A（AC-3 200–240V） | |
| AC可逆 | 3主極；輔助接點依X/D型 | 26A（AC-3 200–240V） | |
| AC電磁開關 | 3主極；輔助接點依X/D型 | 26A（AC-3 200–240V） |
型號與額定規格
控制方式與完整代碼
| 框架 | AC控制接觸器 | DC控制接觸器 | 低電壓補償 | 可逆AC接觸器 | AC電磁開關 |
|---|---|---|---|---|---|
| SC09X | SC09XA | SC09XG | SC09XU | SC09XAR | SW09XA |
| SC12X | SC12XA | SC12XG | SC12XU | SC12XAR | SW12XA |
| SC18X | SC18XA | SC18XG | SC18XU | SC18XAR | SW18XA |
| SC20X | SC20XA | SC20XG | SC20XU | SC20XAR | SW20XA |
| SC20D | SC20DA | SC20DG | SC20DU | SC20DAR | SW20DA |
| SC26X | SC26XA | SC26XG | SC26XU | SC26XAR | SW26XA |
| SC26D | SC26DA | SC26DG | SC26DU | SC26DAR | SW26DA |
| 使用條件：原廠表列A為AC操作、G為DC操作、U為低電壓補償、R為可逆；SW含電驛 | |||||
性能與動作特性
低耗電與欠相保護型式
| 框架 | DC低耗電接觸器 | 附欠相保護電驛之AC開關 |
|---|---|---|
| SC09X | SC09XG-L | SW09XAK |
| SC12X | SC12XG-L | SW12XAK |
| SC18X | SC18XG-L | SW18XAK |
| SC20X | SC20XG-L | SW20XAK |
| SC20D | SC20DG-L | SW20DAK |
| SC26X | SC26XG-L | SW26XAK |
| SC26D | SC26DG-L | SW26DAK |
| 使用條件：40／50／65A未列G-L型，不能自動拼接所有尾碼 | ||
附件與組合配對
SC-NEXT AC-3 容量與內建輔助接點
| 框架 | AC200–240V Ie A | AC200–240V kW | AC380–440V kW | 輔助接點 |
|---|---|---|---|---|
| SC09X | 9 | 2.2 | 2.7 | 1NO／1NC |
| SC12X | 12 | 2.7 | 4 | 1NO／1NC |
| SC18X | 18 | 3.7 | 5.5 | 1NO／1NC |
| SC20X | 20 | 4 | 7.5 | 1NO／1NC |
| SC20D | 20 | 4 | 7.5 | 2NO／1NO1NC／2NC |
| SC26X | 26 | 5.5 | 11 | 1NO／1NC |
| SC26D | 26 | 5.5 | 11 | 2NO／1NO1NC／2NC |
| 使用條件：AC-3為三相馬達負載；X與D型依內建輔助接點區分 | ||||
選型與詢價前確認
- 負載用途與使用等級
- 主回路電壓與負載電流
- 線圈電壓／AC 或 DC
- 主接點與輔助接點
- 搭配積熱電驛型號與調整範圍
同一列的型號與額定範圍，能直接當成訂購規格嗎？
請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。
送審需要的型錄與證書在哪裡？
上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
