G-TWIN EW 32／50／63／100AF 漏電斷路器

MCCB／ELCB 外形尺寸同框架統一，型號與保護功能分列

G-TWIN 以同框架統一 MCCB 與 ELCB 外形尺寸；本頁仍分開標示 BW 與 EW，避免只看尺寸混淆保護功能。

SPECIFICATIONS

規格說明

點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。

型式	極數／構成	額定範圍
G-TWIN ELCB	2P	Icu 2.5kA（AC230V）
G-TWIN ELCB	2P	Icu 2.5kA（AC230V）
G-TWIN ELCB	2P	Icu 10kA（AC230V）
G-TWIN ELCB	3P	Icu 1.5kA（AC415V）
G-TWIN ELCB	3P	Icu 2.5kA（AC415V）
G-TWIN ELCB	3P	Icu 2.5kA（AC415V）
G-TWIN ELCB	3P	Icu 7.5kA（AC415V）
G-TWIN ELCB	3P	Icu 10kA（AC415V）
G-TWIN ELCB	3P	Icu 2.5kA（AC415V）
G-TWIN ELCB	3P	Icu 7.5kA（AC415V）
G-TWIN ELCB	3P	Icu 10kA（AC415V）
G-TWIN ELCB	3P	Icu 10kA（AC415V）

型號	極數P	試驗電壓AC V	Icu kA
EW32AAG-2P	2	230	2.5
EW50AAG-2P	2	230	2.5
EW100EAG-2P	2	230	10
EW32EAG-3P	3	415	1.5
EW32SAG-3P	3	415	2.5
EW50EAG-3P	3	415	2.5
EW50SAG-3P	3	415	7.5
EW50RAG-3P	3	415	10
EW63EAG-3P	3	415	2.5
EW63SAG-3P	3	415	7.5
EW63RAG-3P	3	415	10

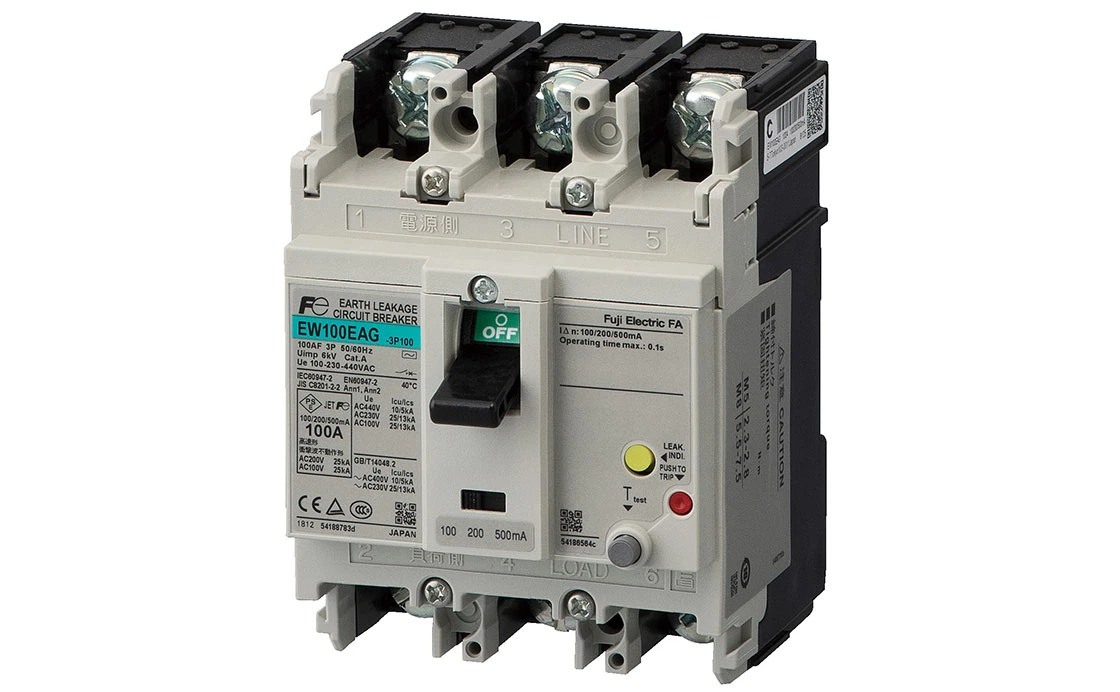

EW100EAG-3P	3	415	10
使用條件：2P以AC230V列示，3P／4P以AC415V列示；不能跨極數或電壓套用

項目	內容
保護功能	ELCB提供漏電保護及配線過電流保護；不是僅偵測漏電的繼電器。
外型平台	BW／EW同框架採共通外型平台，仍須依極數選擇端子與附件。
額定辨識	EW＋框架＋性能尾碼＋極數；EAG、SAG、RAG等不是相同啟斷能力。
漏電參數	訂購時指定額定電流、感度電流、工作電壓與動作時間；本表只表示已核實的型號製作範圍及Icu。
使用條件：未取得的逐型號感度檔位不以其他品牌補值

同一列的型號與額定範圍，能直接當成訂購規格嗎？

請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。

舊型號找不到，可以直接換同安培數的新型號嗎？

需要連同保護或控制功能、使用電壓、安裝孔位、端子及附件核對。提供舊品銘牌、尺寸照片與用途，可協助查找原廠替代資料。

送審需要的型錄與證書在哪裡？

上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
