EW125JAG-3P100

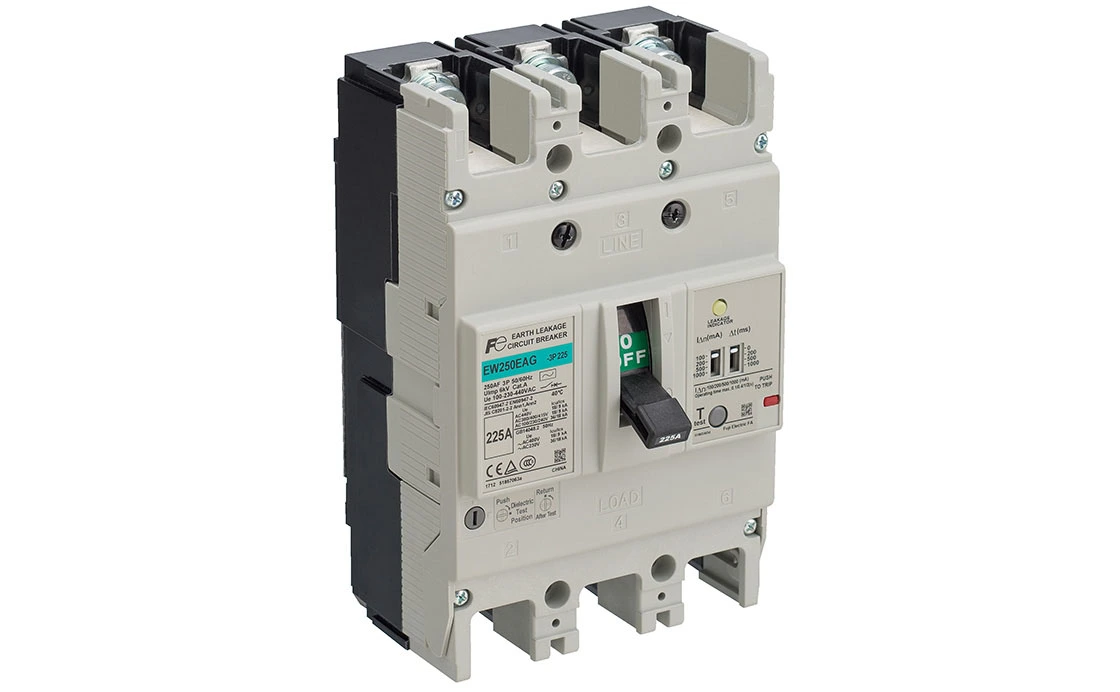

EW250EAG-3P225

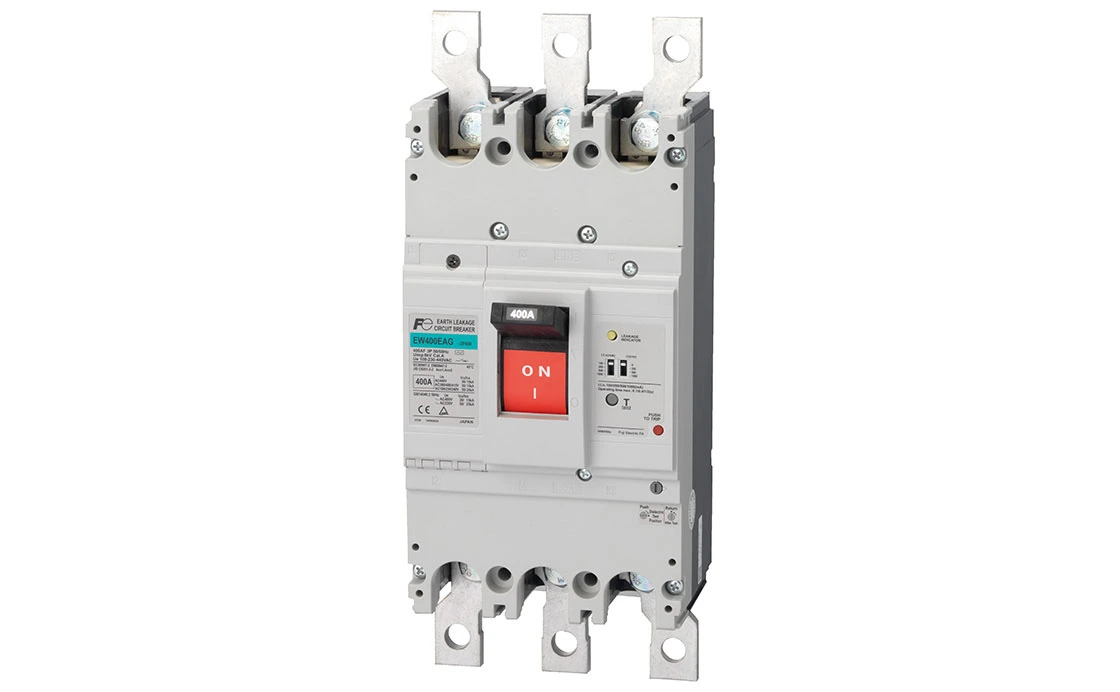

EW400EAG, 3P, 400 A

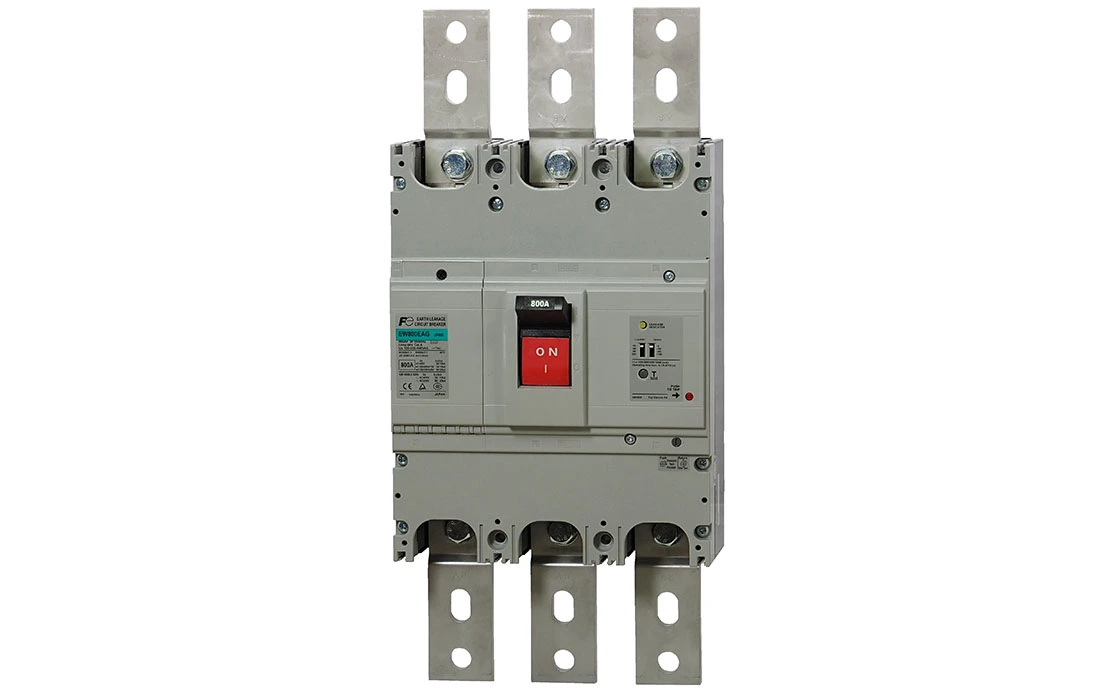

EW800EAG, 3P, 800 A富士電機 · 漏電開關／漏電斷路器
G-TWIN EW 125／160／250／400／630／800AF 漏電斷路器
MCCB／ELCB 外形尺寸同框架統一，型號與保護功能分列
G-TWIN 以同框架統一 MCCB 與 ELCB 外形尺寸；本頁仍分開標示 BW 與 EW，避免只看尺寸混淆保護功能。- 框架容量
- 125／160／250／400／630／800
- 極數／相線式
- 2P／3P／4P，依型號
- 額定電流
- 125～800AF；依完整型號
規格說明
系列總覽
| 廠牌 | 富士電機 |
|---|---|
| 產品分類 | 漏電開關／漏電斷路器 |
| 框架容量 | 125／160／250／400／630／800 |
| 極數／相線式 | 2P／3P／4P，依型號 |
| 額定電流 | 125～800AF；依完整型號 |
| 尺寸核對 | 32／50／63／100、125／250、400／630／800AF 為原廠標準化附件與尺寸族群 |
型號與製作範圍
點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。
| 完整型號／加入詢價 | 型式 | 極數／構成 | 額定範圍 |
|---|---|---|---|
| G-TWIN ELCB | 3P | Icu 30kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 36kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 50kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 30kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 36kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 50kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 18kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 30kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 36kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 50kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 30kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 36kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 50kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 18kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 30kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 36kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 50kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 30kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 36kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 50kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 30kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 36kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 50kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 70kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 36kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 50kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 70kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 36kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 50kA（AC415V） | |
| G-TWIN ELCB | 3P | Icu 70kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 50kA（AC415V） | |
| G-TWIN ELCB | 4P | Icu 70kA（AC415V） |
性能與動作特性
EW 漏電斷路器｜完整型號、極數與啟斷等級
| 型號 | 極數P | 試驗電壓AC V | Icu kA |
|---|---|---|---|
| EW125JAG-3P | 3 | 415 | 30 |
| EW125SAG-3P | 3 | 415 | 36 |
| EW125RAG-3P | 3 | 415 | 50 |
| EW125JAG-4P | 4 | 415 | 30 |
| EW125SAG-4P | 4 | 415 | 36 |
| EW125RAG-4P | 4 | 415 | 50 |
| EW160EAG-3P | 3 | 415 | 18 |
| EW160JAG-3P | 3 | 415 | 30 |
| EW160SAG-3P | 3 | 415 | 36 |
| EW160RAG-3P | 3 | 415 | 50 |
| EW160JAG-4P | 4 | 415 | 30 |
| EW160SAG-4P | 4 | 415 | 36 |
| EW160RAG-4P | 4 | 415 | 50 |
| EW250EAG-3P | 3 | 415 | 18 |
| EW250JAG-3P | 3 | 415 | 30 |
| EW250SAG-3P | 3 | 415 | 36 |
| EW250RAG-3P | 3 | 415 | 50 |
| EW250JAG-4P | 4 | 415 | 30 |
| EW250SAG-4P | 4 | 415 | 36 |
| EW250RAG-4P | 4 | 415 | 50 |
| EW400EAG-3P | 3 | 415 | 30 |
| EW400SAG-3P | 3 | 415 | 36 |
| EW400RAG-3P | 3 | 415 | 50 |
| EW400HAG-3P | 3 | 415 | 70 |
| EW630EAG-3P | 3 | 415 | 36 |
| EW630RAG-3P | 3 | 415 | 50 |
| EW630HAG-3P | 3 | 415 | 70 |
| EW800EAG-3P | 3 | 415 | 36 |
| EW800RAG-3P | 3 | 415 | 50 |
| EW800HAG-3P | 3 | 415 | 70 |
| EW400RAG-4P | 4 | 415 | 50 |
| EW400HAG-4P | 4 | 415 | 70 |
| 使用條件：2P以AC230V列示，3P／4P以AC415V列示；不能跨極數或電壓套用 | |||
外型尺寸與構造
產品構造與使用功能
| 項目 | 內容 |
|---|---|
| 保護功能 | ELCB提供漏電保護及配線過電流保護；不是僅偵測漏電的繼電器。 |
| 外型平台 | BW／EW同框架採共通外型平台，仍須依極數選擇端子與附件。 |
| 額定辨識 | EW＋框架＋性能尾碼＋極數；EAG、SAG、RAG等不是相同啟斷能力。 |
| 漏電參數 | 訂購時指定額定電流、感度電流、工作電壓與動作時間；本表只表示已核實的型號製作範圍及Icu。 |
| 使用條件：未取得的逐型號感度檔位不以其他品牌補值 | |
選型與詢價前確認
- AC／DC 與系統電壓
- 極數與相線式
- 額定電流
- 漏電感度與動作時間
- 短路保護需求、附件與尺寸
同一列的型號與額定範圍，能直接當成訂購規格嗎？
請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。
送審需要的型錄與證書在哪裡？
上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
