高壓開關 · PRODUCT GUIDE
高壓真空斷路器 VCB
以真空滅弧技術切斷高壓負載與故障電流；本頁按士林 SVB-24G 與三菱 VPR 的電壓、啟斷等級、額定電流及機框尺寸分組。| 完整系列 | 控制插頭／相間距 | 安裝型式 | 額定電流 | 短路啟斷／投入 | 絕緣水準 |
|---|
| SVB-24G-16／25 | 航空插頭／210mm | 固定式／抽出式 | 630／1250A | 16／25kA · 投入 42／65kA | 工頻 50kV 1min · 衝擊 125kV |
|---|
| SVB-24G-16-275／25-275 | 航空插頭／275mm | 固定式／抽出式 | 630／1250A | 16／25kA · 投入 42／65kA | 工頻 50kV 1min · 衝擊 125kV |
|---|
| SVB-24G-16Q／25Q | 日式插頭／210mm | 固定式／抽出式 | 630／1250A | 16／25kA · 投入 42／65kA | 工頻 50kV 1min · 衝擊 125kV |
|---|
| 使用條件：50／60Hz、短時耐受 16／25kA 3s、啟斷容量 665／1000MVA、機械壽命 10,000 次（M2）、電氣 E2、電容性電流開關 C2；操作電源 AC／DC110 或 220V |

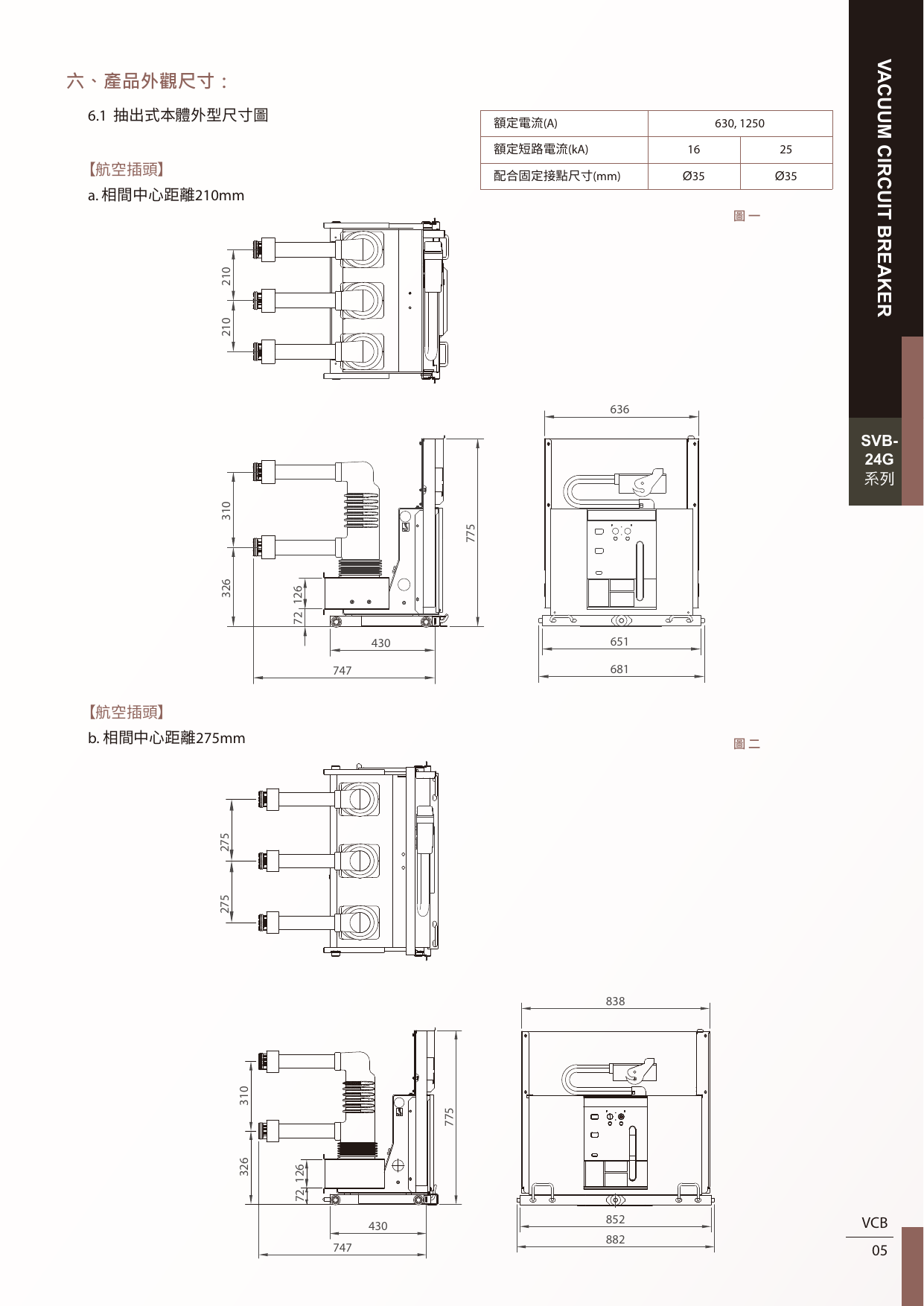

01航空插頭・相間中心距 210mm02航空插頭・相間中心距 275mm 抽出式本體與固定接點
| 額定電流（A） | 額定短路電流（kA） | 配合固定接點直徑（mm） |
|---|
| 630／1250 | 16 | Ø35 |
|---|
| 630／1250 | 25 | Ø35 |
|---|
核對完整原廠圖面 ↗
| 完整系列 | 額定電壓 | 額定電流 | 啟斷／短時耐受 | 安裝 | 標準 |
|---|
| 3-VPR-20D／25D | 3.6kV | 630／1250A | 20／25kA · 3s | L 固定式／C、D 抽出式 | IEC 62271-100／JEC 2300 |
|---|
| 6-VPR-20D／25D | 7.2kV | 630／1250A | 20／25kA · 3s | L 固定式／C、D 抽出式 | IEC 62271-100／JEC 2300 |
|---|
| 使用條件：低突波型限原廠指定 630／1250A 機種；閉合採電動彈簧儲能，3 cycle 啟斷，M2／E1／C2 等級依完整型號表核對 |

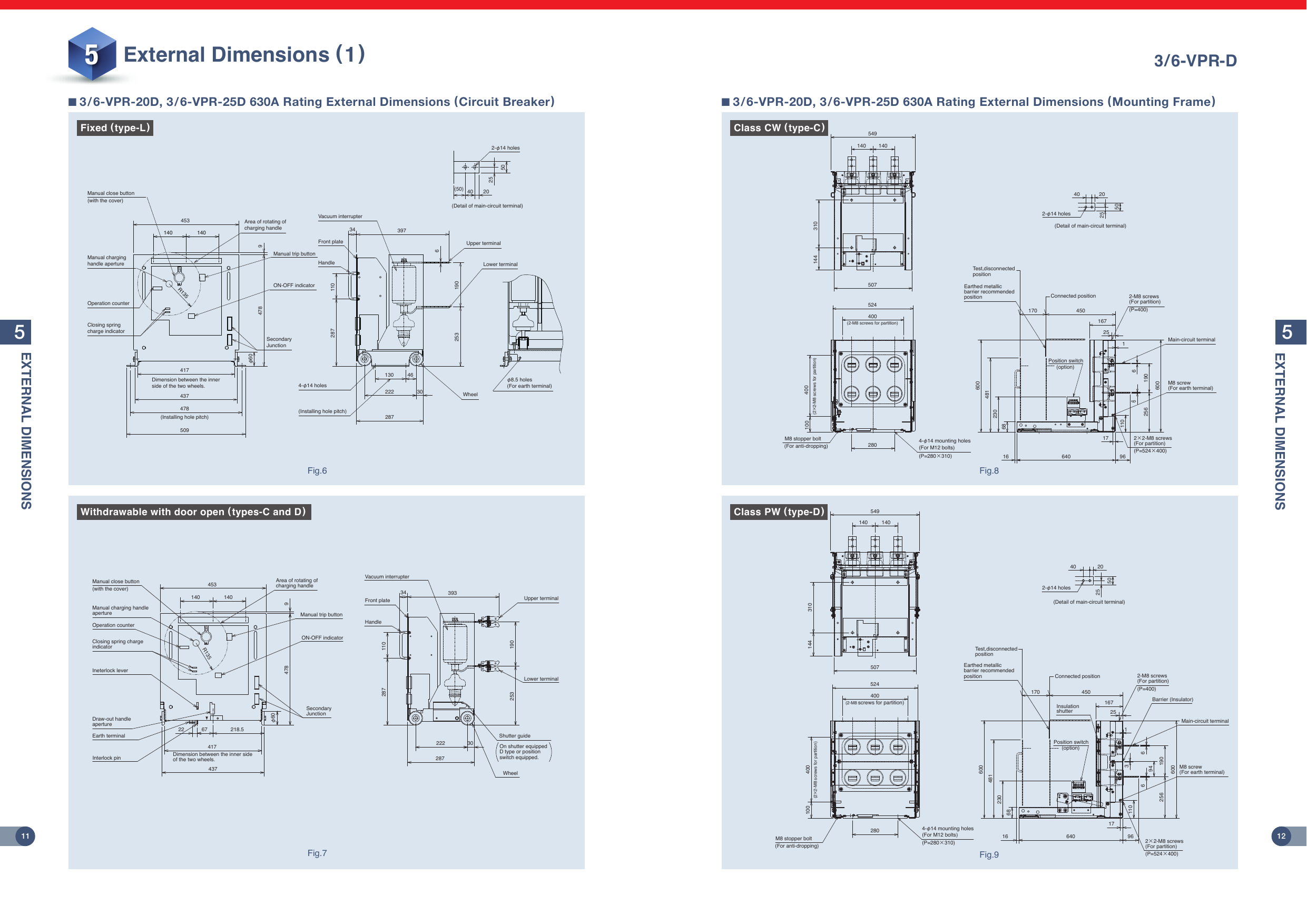

013／6-VPR-20D／25D・固定式 L023／6-VPR-20D／25D・抽出式 C／D03安裝框架・CW（C 型）04安裝框架・PW（D 型） 核對完整原廠圖面 ↗
| 完整系列 | 額定電壓 | 額定電流範圍 | 額定短路啟斷 | 型式 | 操作機構 |
|---|
| 10-VPR-25D／32D／40D | 12kV | 630～3150A，依型號 | 25／31.5／40kA | L／M／C／D／G，依容量 | 電動彈簧儲能 |
|---|
| 10-VPR-50C(D) | 12kV | 4000A | 50kA | C／D／G 抽出式 | 電動彈簧儲能 |
|---|
| 15-VPR-25D／32D／40D | 15kV | 630～3150A，依型號 | 25／31.5／40kA | L／M／C／D／G，依容量 | 電動彈簧儲能 |
|---|
| 使用條件：額定電流與固定式可否製作會隨電壓、BIL、啟斷等級改變；正式報價需提供完整 VPR 型號與盤體 classification |

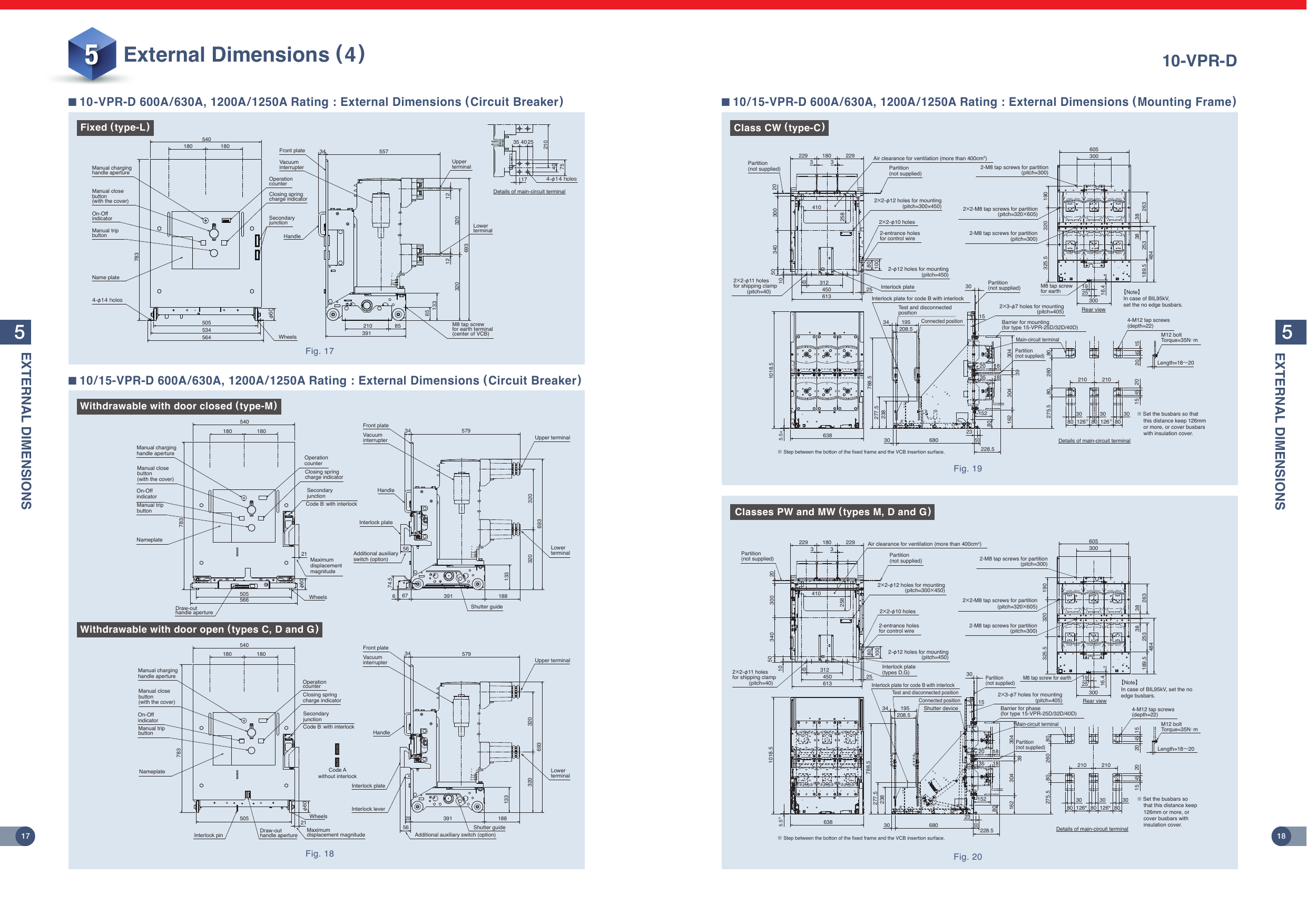

0110-VPR-D・固定式 L0210／15-VPR-D・閉門抽出式 M0310／15-VPR-D・開門抽出式 C／D／G04安裝框架・CW（C 型）05安裝框架・PW／MW（M／D／G 型） 核對完整原廠圖面 ↗
| 完整系列 | 額定電壓 | 額定電流 | 短路啟斷／耐受 | 安裝型式 | 絕緣水準 |
|---|
| 20-VPR-16D／25D | 24kV | 630／1250／2000／2500A，依型號 | 16／25kA · 3s | 固定式或 C／D／M／G 抽出式，依容量 | 工頻／雷衝擊依 IEC 型號表 |
|---|
| 使用條件：50／60Hz、3 cycle 啟斷；額定電流、啟斷等級、安裝框架與門連鎖型式必須用完整訂購碼一起核對 |

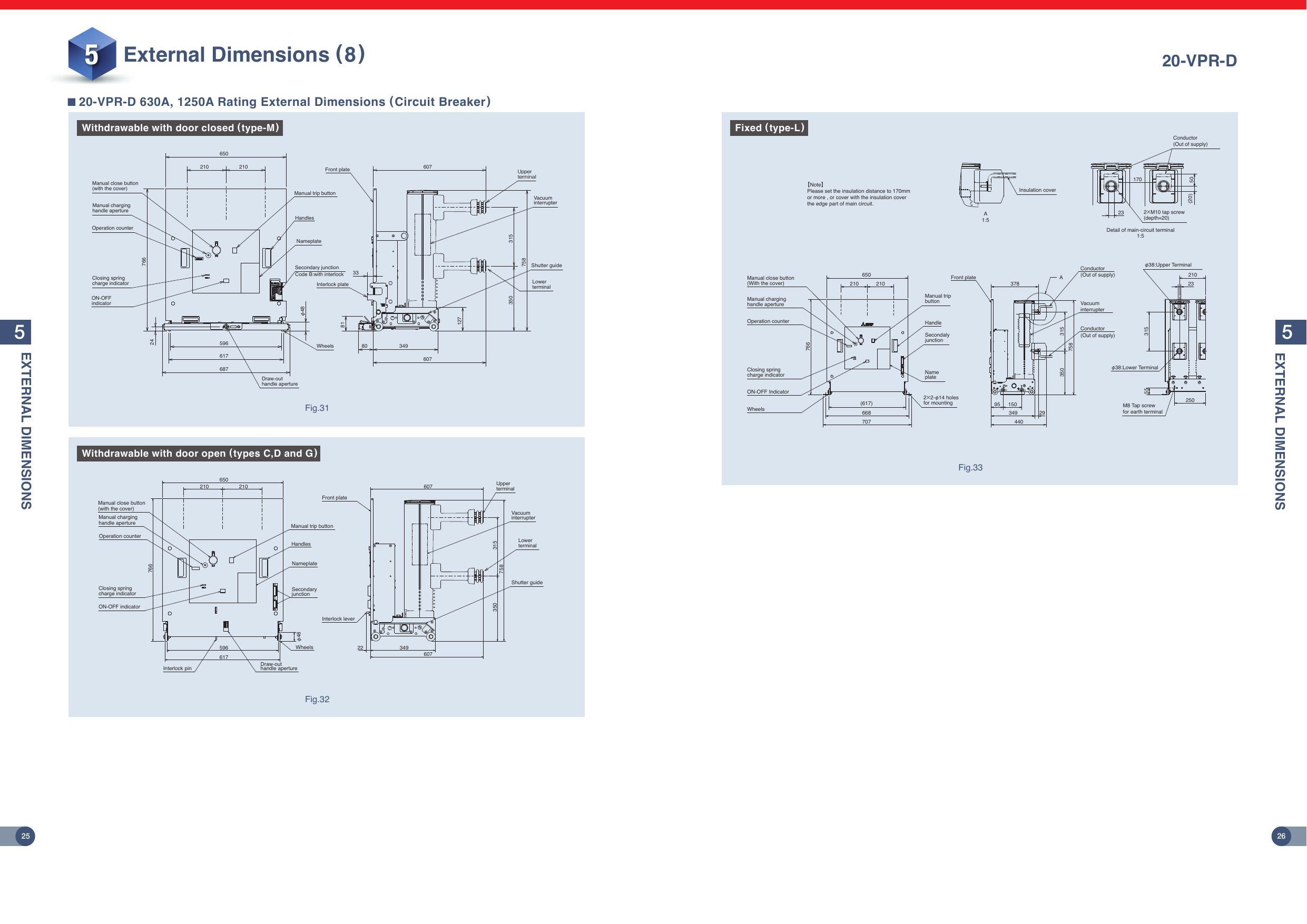

0120-VPR-D・閉門抽出式 M0220-VPR-D・開門抽出式 C／D／G0320-VPR-D・固定式 L 核對完整原廠圖面 ↗
PRODUCT INFORMATION
產品資料
高壓真空斷路器 VCB
FEATURES產品介紹
- 真空滅弧、電動彈簧儲能與投入／跳脫線圈構成主要操作系統
- 可選固定式、開門抽出式、閉門抽出式及不同盤體隔室／連鎖型式
- 額定短路啟斷、短時耐受、投入峰值、機械／電氣壽命與電容性開關等級逐型核對
APPLICATION產品用途
- 工廠、變電所與大型建築高壓受配電盤
- 變壓器一次側、饋線、馬達與電容器迴路保護
- 需盤門連鎖、抽出維修及遠端控制的重要高壓迴路
SPECIFICATIONS常見規格
- 士林 SVB-24G：24kV、630／1250A、16／25kA，210／275mm 相間距與航空／日式插頭
- 三菱 VPR：3.6／7.2／12／15／24kV，20～50kA 依完整系列
- 固定／抽出、額定電流、BIL、控制電壓、安裝框架與盤體 classification 必須一起選定
- 產品頁下方依 3／6kV、10／15kV、24kV 分別提供原廠外型及安裝尺寸
STANDARDS認證與規範
- IEC 62271-100／JEC 2300，依實際系列
- 士林 SVB-24G 為 IEC 62271-100，機械 M2、電氣 E2、電容性 C2
- 高壓設備選型、安裝、耐壓與保護協調應由合格電機人員依工程圖說確認
VCB 可以只依額定電壓選型嗎？＋
不可以。還要確認額定電流、短路啟斷電流、操作循環、固定或抽出式、控制電源、盤體連鎖、尺寸及保護電驛配置。
更換舊 VCB 時最重要的是什麼？＋
除了電氣額定值，機構尺寸、主迴路接點位置、二次插頭、操作電源與盤體連鎖都必須相容；建議提供完整銘牌、正側背面及盤內照片。
BRAND PRODUCT CENTER
各廠牌產品與資料
同一產品，依廠牌分開整理展開廠牌即可直接線上觀看型錄與技術文件。
士林電機｜高壓真空斷路器 VCB3 份型錄資料＋
型錄／維護手冊士林 SVB-24G 真空斷路器型錄及維護手冊（2023.04）
認可文件士林 SVB-24G-275 能源署認可文件
認可文件士林 SVB-24G-210 能源署認可文件
三菱電機｜高壓真空斷路器 VCB1 份型錄資料＋
