高壓分段開關

將架空高壓線路分段，方便事故隔離、維修及供電區段調度。

PRODUCT INFORMATION

產品資料

FEATURES

APPLICATION

SPECIFICATIONS

STANDARDS

士林電機

MODEL SPECIFICATIONS

士林 SDS 分段開關須在線路無負載時啟開。單相屋內、屋外與三相連動式分開列示；N 為瓷礙子、B 為樹脂礙子，電氣連鎖版本另加 (E)。操作棒應沿安裝方向垂直操作，周圍溫度須在 40°C 以下。

型號群	場所	極數	額定電壓kV	額定電流A	1秒電流kA	BIL kV	乾燥耐壓kV/1分鐘	注水耐壓kV/10秒
SDS-HE6N / SDS-HE6B	屋內	1	15	630	25	95	36	-
SDS-HE12N / SDS-HE12B	屋內	1	15	1200	40	95	36	-
SDS-HF6N / SDS-HF6B	屋內	1	25	630	25	125	60	-
SDS-HF12N / SDS-HF12B	屋內	1	25	1200	40	125	60	-
SDS-3HE6N / SDS-3HE6B	屋內	3	15	630	25	95	36	-
SDS-3HE12N / SDS-3HE12B	屋內	3	15	1200	40	95	36	-
SDS-3HF6N / SDS-3HF6B	屋內	3	25	630	25	125	60	-
SDS-3HF12N / SDS-3HF12B	屋內	3	25	1200	40	125	60	-
SDS-DE6	屋外	1	15	630	25	110	50	45
使用條件：尺寸單位 mm，重量 kg；電氣值單位依各欄標示

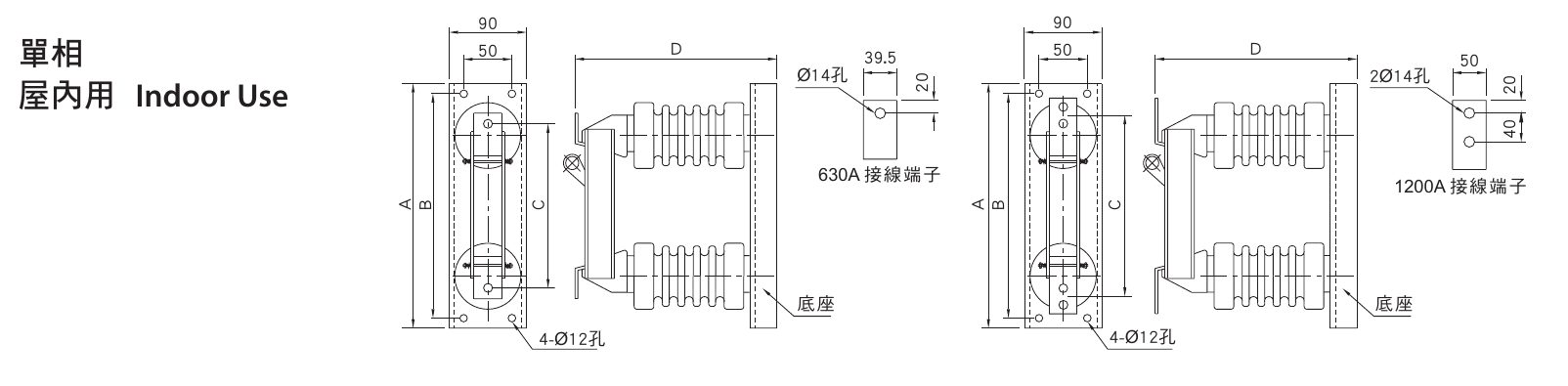

型號	A	B	C	D	重量kg
SDS-HE6N	400	370	260	262	7.8
SDS-HE12N	400	370	290	264	9.2
SDS-HF6N	450	422	310	316	9.7
SDS-HF12N	450	422	340	318	11.2
SDS-HE6B	400	370	260	248	5
SDS-HE12B	400	370	290	250	6.5
SDS-HF6B	450	422	310	316	7
SDS-HF12B	450	422	340	318	8.5
使用條件：mm (weight kg) 原廠文件 PDF 第 4 頁；尺寸單位 mm，重量 kg；電氣值單位依各欄標示

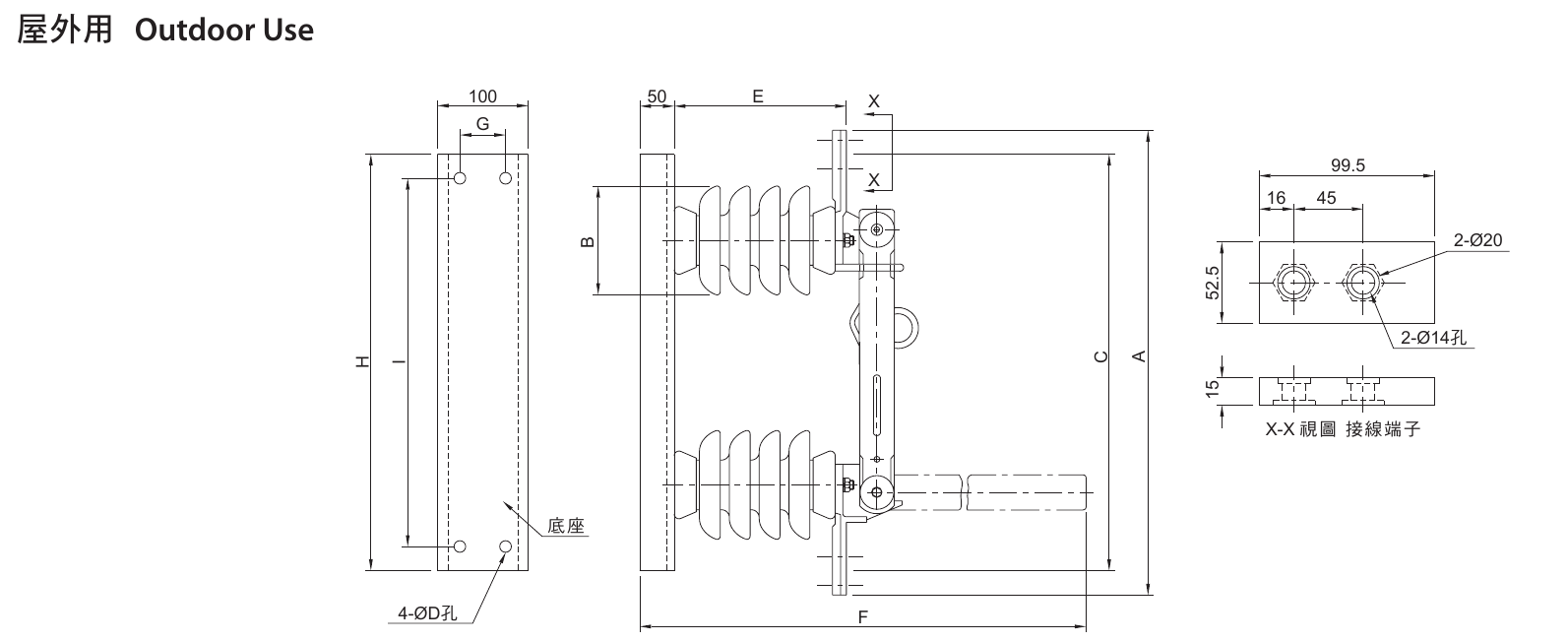

型號	A	B	C	D	E	F	G	H	I	重量kg
SDS-DE6	580	142	510	14	190	590	50	610	540	15
使用條件：mm (weight kg) 原廠文件 PDF 第 5 頁；尺寸單位 mm，重量 kg；電氣值單位依各欄標示

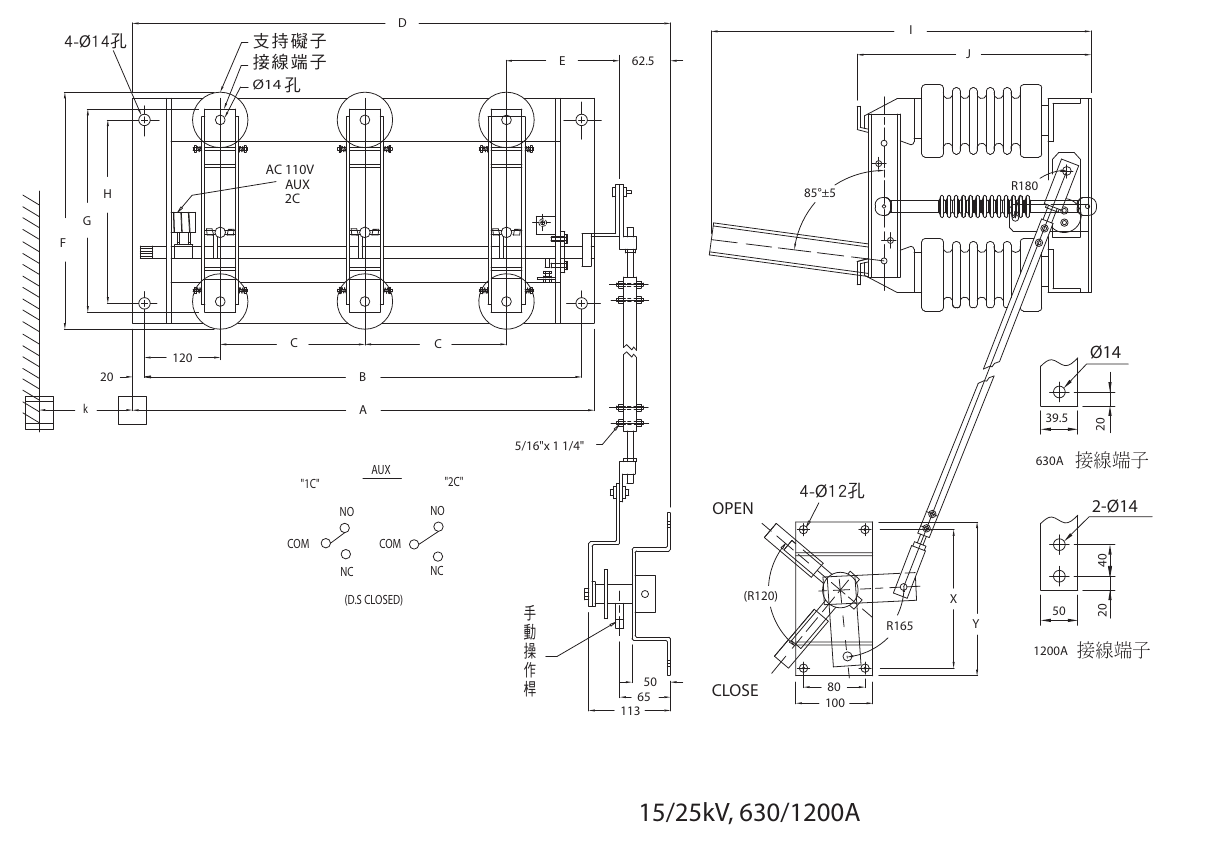

型號	A	B	C	D	E	F	G	H	I	J	K	重量kg
SDS-3HE6N	720	680	220	818	175	335	300	248	485	310	30	35
SDS-3HE12N	720	680	220	818	175	335	380	248	485	315	30	36
SDS-3HF6N	880	840	300	1043	240	387	352	300	605	364	130	37
SDS-3HF12N	880	840	300	1043	240	387	432	300	605	369	130	38
SDS-3HE6B	720	680	220	818	175	335	300	248	471	296	30	27
SDS-3HE12B	720	680	220	818	175	335	380	248	471	301	30	28
SDS-3HF6B	880	840	300	1043	240	387	352	300	591	364	130	29
SDS-3HF12B	880	840	300	1043	240	387	432	300	591	369	130	30
使用條件：mm (weight kg) 原廠文件 PDF 第 5 頁；尺寸單位 mm，重量 kg；電氣值單位依各欄標示
