CU-11～CU-32R 電磁接觸器
接觸器、開放型電磁開關與熱動電驛分列
CU／CN 為電磁接觸器，搭配原廠 RHU／RHN 熱動電驛可組成 HU／HN 電磁開關。表格分列馬達電壓與容量、控制型式、輔助接點及電驛整定範圍。- 容量／電流
- 小容量 U 系列
- 操作線圈
- AC 線圈電壓依訂購碼
- 型式
- 非可逆／可逆／開放型／箱型依原廠組立表
規格說明
積熱電驛：查看電流規格與配對表 →系列總覽
| 廠牌 | 東元電機 |
|---|---|
| 產品分類 | 接觸器／電磁開關 |
| 適用規範 | IEC 60947-4-1／CNS，依原廠型錄 |
| 容量／電流 | 小容量 U 系列 |
| 操作線圈 | AC 線圈電壓依訂購碼 |
| 型式 | 非可逆／可逆／開放型／箱型依原廠組立表 |
型號與製作範圍
點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。
| 完整型號／加入詢價 | 型式 | 極數／構成 | 額定範圍 |
|---|---|---|---|
| 電磁接觸器・非可逆 | 主接點 3P；輔助接點依型號 | 小容量 U 系列 | |
| 開放型電磁開關・非可逆（IP20） | 接觸器＋RHU 熱動電驛 | 依馬達容量與熱動範圍 | |
| 箱型電磁開關・非可逆（IP40） | 接觸器＋RHU 熱動電驛＋外箱 | 依原廠製作範圍 | |
| 箱型附按鈕電磁開關・非可逆 | IP40；啟停按鈕 | 原廠未列 HU-12／HU-17 | |
| 開放型電磁開關・可逆 | 雙接觸器＋連鎖＋RHU 熱動電驛 | 依原廠製作範圍 | |
| 箱型電磁開關・可逆 | 雙接觸器＋連鎖＋RHU 熱動電驛＋外箱 | 依原廠製作範圍 |
型號與額定規格
接觸器本體 · CU-11／CU-12／CU-16／CU-17｜型式、額定電流與電壓
| 規格項目 | CU-11 | CU-12 | CU-16 | CU-17 |
|---|---|---|---|---|
| 非可逆型號 | CU-11 | CU-12 | CU-16 | CU-17 |
| 可逆型號 | CUL-11 | CUL-12 | CUL-16 | CUL-17 |
| 額定絕緣電壓 Ui · IEC／CNS / UL（V） | 690／600 | 690／600 | 690／600 | 690／600 |
| 連續通電電流 Ith · IEC／CNS / UL（A） | 25／24 | 25／24 | 25／30 | 25／30 |
| 使用條件：本體 AC-3 數值次序為 A／kW／HP；CN-400K／500K／630K 為 DC 控制線圈；可逆型須採原廠組合及互鎖，不以非可逆外型尺寸代替；—：未列適用值 | ||||
接觸器本體 · CU-18／CU-22／CU-32R｜型式、額定電流與電壓
| 規格項目 | CU-18 | CU-22 | CU-32R |
|---|---|---|---|
| 非可逆型號 | CU-18 | CU-22 | CU-32R |
| 可逆型號 | CUL-18 | CUL-22 | CUL-32R |
| 額定絕緣電壓 Ui · IEC／CNS / UL（V） | 1000／600 | 1000／600 | 1000／600 |
| 連續通電電流 Ith · IEC／CNS / UL（A） | 35／35 | 40／40 | 60／50 |
電磁開關組合 · HU-11／HU-12／HU-16／HU-17｜型式、額定電流與電壓
| 規格項目 | HU-11 | HU-12 | HU-16 | HU-17 |
|---|---|---|---|---|
| 非可逆 · IP40 密閉型 | HU-11 | HU-12 | HU-16 | HU-17 |
| 非可逆 · IP20 開放型 | HUO-11 | HUO-12 | HUO-16 | HUO-17 |
| 非可逆 · IP40 HUE | HUE-11 | — | HUE-16 | — |
| 非可逆 · IP42 HUP | HUP-11 | — | HUP-16 | — |
| 非可逆 · IP65 防水 HUF | HUF-11 | — | HUF-16 | — |
| 非可逆附按鈕 · IP40 | HUEB-11 | — | HUEB-16 | — |
| 非可逆附按鈕 · IP42 | HUPB-11 | — | HUPB-16 | — |
| 非可逆附按鈕 · IP65 | HUFB-11 | — | HUFB-16 | — |
| 可逆 · 密閉型 | HUL-11 | HUL-12 | HUL-16 | HUL-17 |
| 可逆 · 開放型 | HUOL-11 | HUOL-12 | HUOL-16 | HUOL-17 |
| 額定絕緣電壓 Ui · IEC／CNS / UL（V） | 690／600 | 690／600 | 690／600 | 690／600 |
| 連續通電電流 Ith · IEC／CNS / UL（A） | 25／24 | 25／24 | 25／32 | 25／32 |
| 使用條件：HU／HN 為接觸器與熱動電驛組合；箱型、防水、附按鈕及可逆型依本表供應，不以接觸器型號自動拼接；HU-65R 組合 Ith 60A 與 CU-65R 本體 Ith 100A 不同；HN-100 配 RHU-80/□5 在 3φ 380／400V 80HP／60kW 時不適用 | ||||
電磁開關組合 · HU-18／HU-22／HU-32R｜型式、額定電流與電壓
| 規格項目 | HU-18 | HU-22 | HU-32R |
|---|---|---|---|
| 非可逆 · IP40 密閉型 | HU-18 | HU-22 | HU-32R |
| 非可逆 · IP20 開放型 | HUO-18 | HUO-22 | HUO-32R |
| 非可逆 · IP40 HUE | — | — | — |
| 非可逆 · IP42 HUP | HUP-18 | HUP-22 | — |
| 非可逆 · IP65 防水 HUF | HUF-18 | HUF-22 | — |
| 非可逆附按鈕 · IP40 | HUB-18 | HUB-22 | HUB-32R |
| 非可逆附按鈕 · IP42 | HUPB-18 | HUPB-22 | — |
| 非可逆附按鈕 · IP65 | HUFB-18 | HUFB-22 | — |
| 可逆 · 密閉型 | HUL-18 | HUL-22 | HUL-32R |
| 可逆 · 開放型 | HUOL-18 | HUOL-22 | HUOL-32R |
| 額定絕緣電壓 Ui · IEC／CNS / UL（V） | 1000／600 | 1000／600 | 1000／600 |
| 連續通電電流 Ith · IEC／CNS / UL（A） | 35／35 | 40／40 | 60／50 |
性能與動作特性
接觸器本體 · CU-11／CU-12／CU-16／CU-17｜AC-3／AC-1 負載與使用等級
| 規格項目 | CU-11 | CU-12 | CU-16 | CU-17 |
|---|---|---|---|---|
| AC-3 單相 110V（A / kW / HP） | A：10.5 · kW：0.55 · HP：0.75 | A：10.5 · kW：0.55 · HP：0.75 | A：13.5 · kW：0.75 · HP：1 | A：13.5 · kW：0.75 · HP：1 |
| AC-3 單相 220V（A / kW / HP） | A：10.5 · kW：1.1 · HP：1.5 | A：10.5 · kW：1.1 · HP：1.5 | A：14 · kW：1.5 · HP：2 | A：14 · kW：1.5 · HP：2 |
| AC-3 三相 220／230V（A / kW / HP） | A：12 · kW：3 · HP：4 | A：12 · kW：3 · HP：4 | A：16 · kW：4 · HP：5.5 | A：16 · kW：4 · HP：5.5 |
| AC-3 三相 380／400V（A / kW / HP） | A：12 · kW：5.5 · HP：7.5 | A：12 · kW：5.5 · HP：7.5 | A：16 · kW：7.5 · HP：10 | A：16 · kW：7.5 · HP：10 |
| AC-3 三相 415V（A / kW / HP） | A：11 · kW：5.5 · HP：7.5 | A：11 · kW：5.5 · HP：7.5 | A：15 · kW：7.5 · HP：10 | A：15 · kW：7.5 · HP：10 |
| AC-3 三相 440V（A / kW / HP） | A：11 · kW：5.5 · HP：7.5 | A：11 · kW：5.5 · HP：7.5 | A：15 · kW：7.5 · HP：10 | A：15 · kW：7.5 · HP：10 |
| AC-3 三相 500V（A / kW / HP） | A：9 · kW：5.5 · HP：7.5 | A：9 · kW：5.5 · HP：7.5 | A：13 · kW：7.5 · HP：10 | A：13 · kW：7.5 · HP：10 |
| AC-3 三相 660V（A / kW / HP） | A：7 · kW：5.5 · HP：7.5 | A：7 · kW：5.5 · HP：7.5 | A：10 · kW：7.5 · HP：10 | A：10 · kW：7.5 · HP：10 |
| AC-3 三相 690V（A / kW / HP） | A：7 · kW：5.5 · HP：7.5 | A：7 · kW：5.5 · HP：7.5 | A：10 · kW：7.5 · HP：10 | A：10 · kW：7.5 · HP：10 |
| 電氣／機械壽命（萬次） | 100／500 | 100／500 | 100／500 | 100／500 |
| NEMA size 等級 | 0 | 0 | 0 | 0 |
接觸器本體 · CU-18／CU-22／CU-32R｜AC-3／AC-1 負載與使用等級
| 規格項目 | CU-18 | CU-22 | CU-32R |
|---|---|---|---|
| AC-3 單相 110V（A / kW / HP） | A：19.5 · kW：1.1 · HP：1.5 | A：25.5 · kW：1.5 · HP：2 | A：35 · kW：1.5 · HP：2 |
| AC-3 單相 220V（A / kW / HP） | A：20.5 · kW：2.2 · HP：3 | A：26 · kW：3 · HP：4 | A：35 · kW：3.7 · HP：5 |
| AC-3 三相 220／230V（A / kW / HP） | A：23 · kW：5.5 · HP：7.5 | A：27 · kW：7.5 · HP：10 | A：35 · kW：9 · HP：12 |
| AC-3 三相 380／400V（A / kW / HP） | A：22 · kW：11 · HP：15 | A：26 · kW：11 · HP：15 | A：32 · kW：15 · HP：20 |
| AC-3 三相 415V（A / kW / HP） | A：21 · kW：11 · HP：15 | A：21 · kW：11 · HP：15 | A：32 · kW：15 · HP：20 |
| AC-3 三相 440V（A / kW / HP） | A：21 · kW：11 · HP：15 | A：21 · kW：11 · HP：15 | A：32 · kW：15 · HP：20 |
| AC-3 三相 500V（A / kW / HP） | A：19 · kW：11 · HP：15 | A：19 · kW：11 · HP：15 | A：30 · kW：18.5 · HP：25 |
| AC-3 三相 660V（A / kW / HP） | A：14 · kW：11 · HP：15 | A：14 · kW：11 · HP：15 | A：23 · kW：18.5 · HP：25 |
| AC-3 三相 690V（A / kW / HP） | A：14 · kW：11 · HP：15 | A：14 · kW：11 · HP：15 | A：22 · kW：18.5 · HP：25 |
| 電氣／機械壽命（萬次） | 100／500 | 100／500 | 100／500 |
| NEMA size 等級 | 1 | 1 | 2 |
電磁開關組合 · HU-11／HU-12／HU-16／HU-17｜AC-3／AC-1 負載與使用等級
| 規格項目 | HU-11 | HU-12 | HU-16 | HU-17 |
|---|---|---|---|---|
| AC-3 單相 110V（A / kW / HP） | A：10.5 · kW：0.55 · HP：0.75 | A：10.5 · kW：0.55 · HP：0.75 | A：13.5 · kW：0.75 · HP：1 | A：13.5 · kW：0.75 · HP：1 |
| AC-3 單相 220V（A / kW / HP） | A：10.5 · kW：1.1 · HP：1.5 | A：10.5 · kW：1.1 · HP：1.5 | A：14 · kW：1.5 · HP：2 | A：14 · kW：1.5 · HP：2 |
| AC-3 三相 220／230V（A / kW / HP） | A：12 · kW：3 · HP：4 | A：12 · kW：3 · HP：4 | A：16 · kW：4 · HP：5.5 | A：16 · kW：4 · HP：5.5 |
| AC-3 三相 380／400V（A / kW / HP） | A：12 · kW：5.5 · HP：7.5 | A：12 · kW：5.5 · HP：7.5 | A：16 · kW：7.5 · HP：10 | A：16 · kW：7.5 · HP：10 |
| AC-3 三相 415V（A / kW / HP） | A：11 · kW：5.5 · HP：7.5 | A：11 · kW：5.5 · HP：7.5 | A：15 · kW：7.5 · HP：10 | A：15 · kW：7.5 · HP：10 |
| AC-3 三相 440V（A / kW / HP） | A：11 · kW：5.5 · HP：7.5 | A：11 · kW：5.5 · HP：7.5 | A：15 · kW：7.5 · HP：10 | A：15 · kW：7.5 · HP：10 |
| AC-3 三相 500V（A / kW / HP） | A：9 · kW：5.5 · HP：7.5 | A：9 · kW：5.5 · HP：7.5 | A：13 · kW：7.5 · HP：10 | A：13 · kW：7.5 · HP：10 |
| AC-3 三相 660V（A / kW / HP） | A：7 · kW：5.5 · HP：7.5 | A：7 · kW：5.5 · HP：7.5 | A：10 · kW：7.5 · HP：10 | A：10 · kW：7.5 · HP：10 |
| AC-3 三相 690V（A / kW / HP） | A：7 · kW：5.5 · HP：7.5 | A：7 · kW：5.5 · HP：7.5 | A：10 · kW：7.5 · HP：10 | A：10 · kW：7.5 · HP：10 |
電磁開關組合 · HU-18／HU-22／HU-32R｜AC-3／AC-1 負載與使用等級
| 規格項目 | HU-18 | HU-22 | HU-32R |
|---|---|---|---|
| AC-3 單相 110V（A / kW / HP） | A：19.5 · kW：1.1 · HP：1.5 | A：25.5 · kW：1.5 · HP：2 | A：35 · kW：1.5 · HP：2 |
| AC-3 單相 220V（A / kW / HP） | A：20.5 · kW：2.2 · HP：3 | A：26 · kW：3 · HP：4 | A：35 · kW：3.7 · HP：5 |
| AC-3 三相 220／230V（A / kW / HP） | A：23 · kW：5.5 · HP：7.5 | A：27 · kW：7.5 · HP：10 | A：35 · kW：9 · HP：12 |
| AC-3 三相 380／400V（A / kW / HP） | A：22 · kW：11 · HP：15 | A：26 · kW：11 · HP：15 | A：32 · kW：15 · HP：20 |
| AC-3 三相 415V（A / kW / HP） | A：21 · kW：11 · HP：15 | A：21 · kW：11 · HP：15 | A：32 · kW：15 · HP：20 |
| AC-3 三相 440V（A / kW / HP） | A：21 · kW：11 · HP：15 | A：21 · kW：11 · HP：15 | A：32 · kW：15 · HP：20 |
| AC-3 三相 500V（A / kW / HP） | A：19 · kW：11 · HP：15 | A：19 · kW：11 · HP：15 | A：30 · kW：18.5 · HP：25 |
| AC-3 三相 660V（A / kW / HP） | A：14 · kW：11 · HP：15 | A：14 · kW：11 · HP：15 | A：23 · kW：18.5 · HP：25 |
| AC-3 三相 690V（A / kW / HP） | A：14 · kW：11 · HP：15 | A：14 · kW：11 · HP：15 | A：22 · kW：18.5 · HP：25 |
附件與組合配對
接觸器本體 · CU-11／CU-12／CU-16／CU-17｜輔助接點與附屬裝置
| 規格項目 | CU-11 | CU-12 | CU-16 | CU-17 |
|---|---|---|---|---|
| 接點構成 | 非可逆：3A1a 或 3A1b；可逆：3A1a×2 或 3A1b×2 | 非可逆：3A1a1b；可逆：3A1a1b×2 | 非可逆：3A1a 或 3A1b；可逆：3A1a×2 或 3A1b×2 | 非可逆：3A1a1b；可逆：3A1a1b×2 |
接觸器本體 · CU-18／CU-22／CU-32R｜輔助接點與附屬裝置
| 規格項目 | CU-18 | CU-22 | CU-32R |
|---|---|---|---|
| 接點構成 | 非可逆：3A1a1b；可逆：3A1a1b×2 | 非可逆：3A1a1b；可逆：3A1a1b×2 | 非可逆：3A1a1b；可逆：3A1a1b×2 |
電磁開關組合 · HU-11／HU-12／HU-16／HU-17｜輔助接點、積熱電驛與附件
| 規格項目 | HU-11 | HU-12 | HU-16 | HU-17 |
|---|---|---|---|---|
| 配用積熱電驛 | RHU-10／□1 | RHU-10／□1 | RHU-10／□1 | RHU-10／□1 |
| 接點構成 | 非可逆：3A1a 或 3A1b；可逆：3A1a×2 或 3A1b×2 | 非可逆：3A1a1b；可逆：3A1a1b×2 | 非可逆：3A1a 或 3A1b；可逆：3A1a×2 或 3A1b×2 | 非可逆：3A1a1b；可逆：3A1a1b×2 |
電磁開關組合 · HU-18／HU-22／HU-32R｜輔助接點、積熱電驛與附件
| 規格項目 | HU-18 | HU-22 | HU-32R |
|---|---|---|---|
| 配用積熱電驛 | RHU-10／□1 或 RHU-80／□1 | RHU-10／□1 或 RHU-80／□1 | RHU-10／□1 或 RHU-80／□1 |
| 接點構成 | 非可逆：3A1a1b；可逆：3A1a1b×2 | 非可逆：3A1a1b；可逆：3A1a1b×2 | 非可逆：3A1a1b；可逆：3A1a1b×2 |
積熱電驛｜整定範圍與接觸器配對
| 積熱電驛型號 | 各可選整定範圍（A） | 原廠配對接觸器 | 相對額定標示值之調整範圍 | 電源側／負載側端子 | 另購轉接座 |
|---|---|---|---|---|---|
| RHU-10／□1 | 0.1～0.16；0.16～0.25；0.25～0.4；0.35～0.5；0.45～0.63；0.55～0.8；0.75～1；0.9～1.3；1.1～1.6；1.4～2；1.8～2.5；2.3～3.2；2.9～4；3.5～4.8；4.5～6.3；5.5～7.5；7.2～10 | CU-11／12／16／17／18／22 | 62.5～100% | 梢式／螺絲式 | RP-10 |
| RHU-10／□1 | 9～12.5 | CU-11／12／16／17／18／22／32R | 62.5～100% | 梢式／螺絲式 | RP-10 |
| RHU-10／□1 | 11.3～16 | CU-16／17／18／22／32R | 62.5～100% | 梢式／螺絲式 | RP-10 |
| RHU-10／□1 | 15～20；17.5～21.5 | CU-18／22／32R | 62.5～100% | 梢式／螺絲式 | RP-10 |
| RHU-10／□1 | 21～25 | CU-22／32R | 62.5～100% | 梢式／螺絲式 | RP-10 |
| RHU-10／□1 | 24.5～30 | CU-32R | 62.5～100% | 梢式／螺絲式 | RP-10 |
| RHU-80／□1 | 17～25 | CU-18／22／32R | 68～100% | 接板／螺絲式 | — |
| RHU-80／□1 | 24.5～36 | CU-22／32R | 68～100% | 接板／螺絲式 | — |
| 使用條件：各段電流為不同訂購規格，不代表一只電驛涵蓋整個系列範圍；共通：自動／手動復歸、1a1b＋STOP 接點；A＝過載及欠相保護；M＝三素子過載；K＝二素子過載（RHU-5 是否適用須依完整訂購碼）；P 為獨立安裝型；RHU-80/□5 限台灣市場、無相關認證；搭配 HN-100 系列時，3φ 380／400V、80HP／60kW 不適用；RHU-10/□1 改用螺絲端子須另購 RP-10；RHN-300 為期貨 | |||||
可加裝附屬裝置
點選附件可查看用途、適用型號、配套條件及原廠規格。產品照片與技術圖面分開呈現。

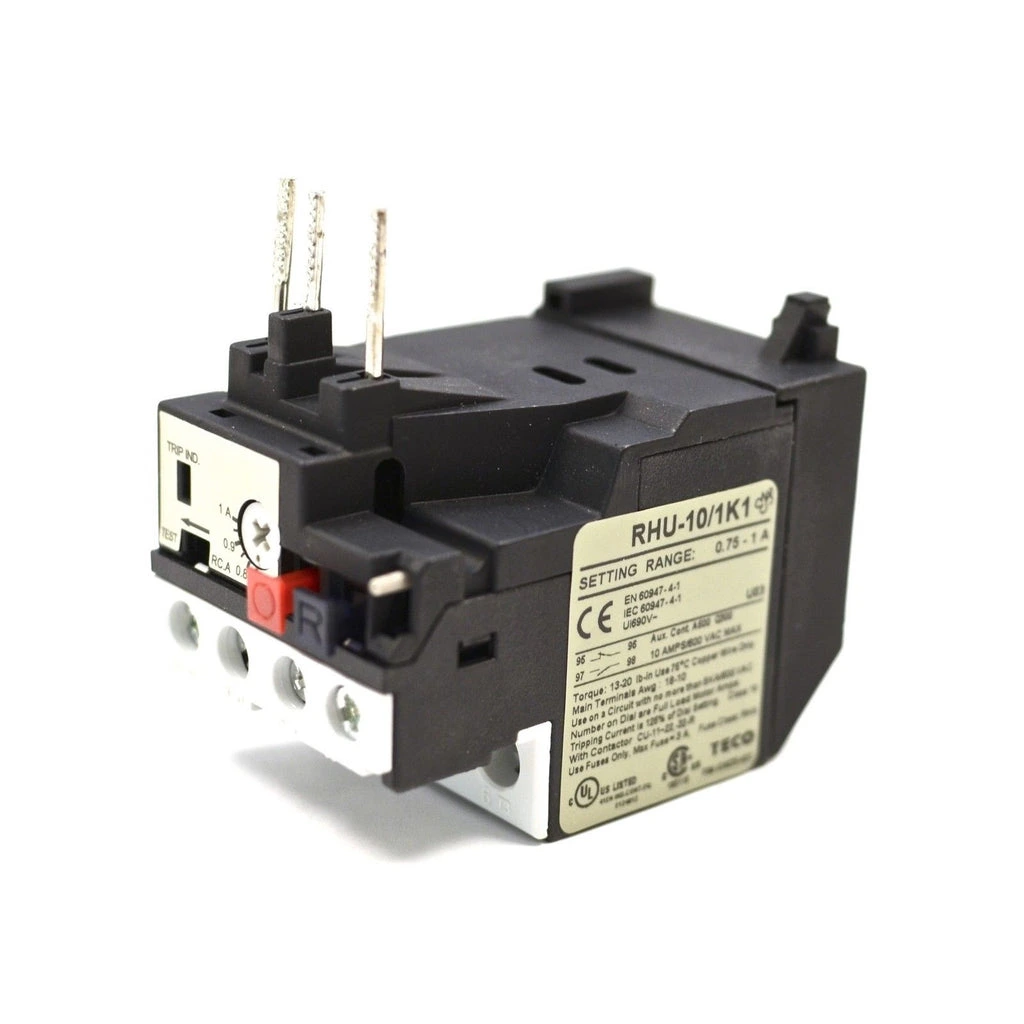

RHU熱動電驛RHU 系列熱動電驛（完整型號依加熱子範圍）RHU-10／1K1 實物照，圖示 0.75～1A 直結型。只代表 RHU10，不代表本頁 CU-18／22／32R 所需 RHU80 接續型式；選型見配對表。CU-11／CU-12／CU-16／CU-17／CU-18／CU-22／CU-32R；依 CU／RHU 組立表及加熱子額定電流選用。查看附件型號與適用條件 →

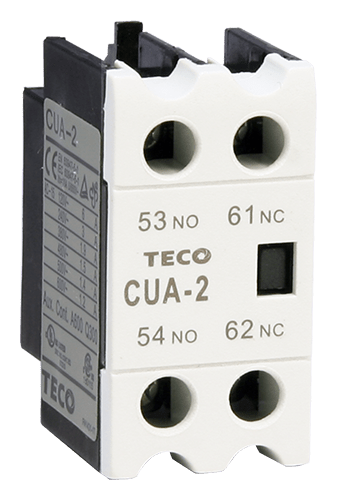

CUA輔助接點組CUA-2／CUA-4／CNA-111S-RCUA-2 上裝輔助接點，CU-11～CU-90 對應配對；接點構成依完整訂購型號。CU-11／12／16／17／18／22／32R／38／40R／50R／65R／80／90；CU-11／12／16／17／18／22／32R／38／40R查看附件型號與適用條件 →

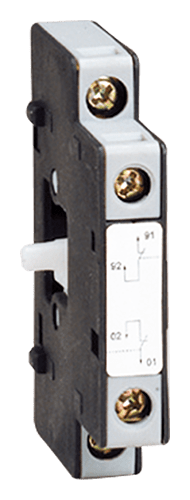

CI／CNI機械連鎖組CNI-18／CI-18CNI-18 含 2b 接點連鎖，對應 CU-11／12／16／17／18／22／32R；與純機械式 CI-18 不同。CU-11／12／16／17／18／22／32R；CU-11／12／16／17／18／22／38／40R／50R／65R查看附件型號與適用條件 →外型尺寸與構造
CU-11～32R 本體與安裝尺寸
| 共用外型 | 寬（mm） | 高（mm） | 深（mm） | 固定孔／端子 |
|---|---|---|---|---|
| CU-11／16 | 45 | 70 | 82 | M4固定；主／線圈／輔助端子M3.5 |
| CU-12／17 | 55 | 67 | 82 | M4固定；主／線圈／輔助端子M3.5 |
| CU-18／22 | 55 | 72 | 91 | M4固定與主端子；線圈／輔助M3.5 |
| CU-32R | 55 | 75 | 92 | M4固定；主端子M5；線圈／輔助M3.5 |
| 使用條件：依 DCU-1116、1217、1822、32R 原廠圖面；不含熱動電驛、外箱與可逆組合；不同固定孔 A／B 的孔距須依下方圖面選取 | ||||
外型尺寸與安裝孔位圖
各圖的適用型號列於下方；點選可放大。共用尺寸符號圖須搭配上方各型號的數值，不是等比例施工圖。
選型與詢價前確認
- 負載用途與使用等級
- 主回路電壓與負載電流
- 線圈電壓／AC 或 DC
- 主接點與輔助接點
- 搭配積熱電驛型號與調整範圍
同一列的型號與額定範圍，能直接當成訂購規格嗎？
請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。
送審需要的型錄與證書在哪裡？
上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
