NF225-CN · 3P

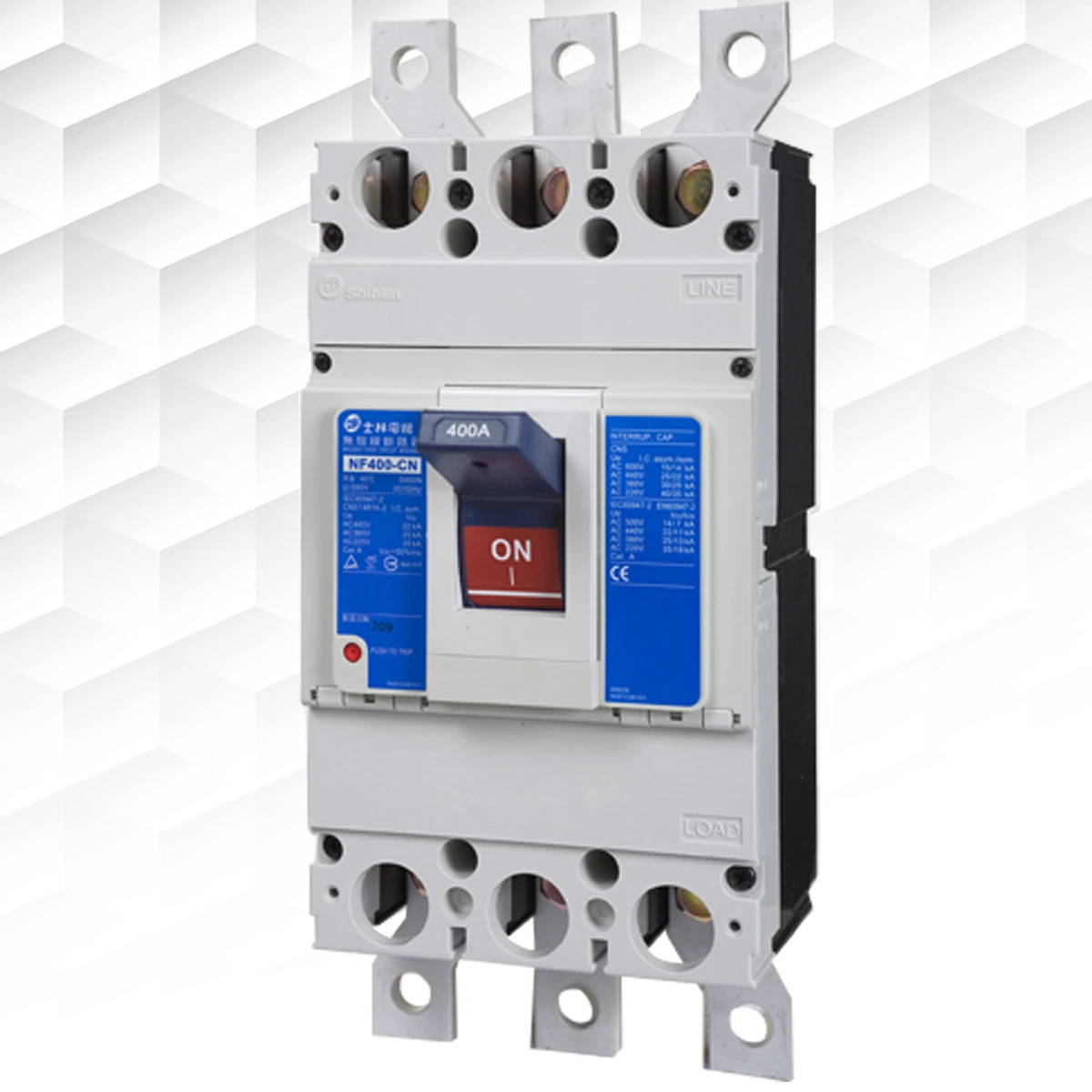

NF400-CN · 3P士林電機 · 無熔線斷路器
NF 225／250／400AF 無熔線斷路器
同一框架內依 CN／SN／HN 等啟斷等級比較
依 225／250／400AF 整理標準型與高啟斷型，額定電流、啟斷容量、重量及安裝尺寸均以原廠表格逐欄核對。- 框架容量
- 225／250／400AF
- 極數／相線式
- 2P／3P／4P；部分型式無 2P
- 額定電流
- 125～400A
規格說明
系列總覽
| 廠牌 | 士林電機 |
|---|---|
| 產品分類 | 無熔線斷路器 |
| 框架容量 | 225／250／400AF |
| 極數／相線式 | 2P／3P／4P；部分型式無 2P |
| 額定電流 | 125～400A |
| 尺寸核對 | 225／250AF 與 400AF 各有獨立寬、高、深及固定孔位 |
型號與製作範圍
點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。
| 完整型號／加入詢價 | 型式 | 極數／構成 | 額定範圍 |
|---|---|---|---|
| 經濟／標準 | 2P／3P／4P | 125、150、175、200、225A | |
| 經濟／標準／高啟斷 | 依型號 2P／3P／4P | 125～250A；部分可 80／100% 調整 | |
| 熱動電磁／高啟斷／電子式 | 依型號 2P／3P／4P | 250、300、350、400A；UE 可調 |
型號與額定規格
NF250-CN／NF250-SN／NF400-CN／NF400-SN｜型式、額定電流與電壓
| 型號／規格 | 框架容量（AF） | 額定電流 In（A）；基準周溫 40°C | 極數（P） | 額定絕緣電壓 Ui · AC（V） | 額定絕緣電壓 Ui · DC（V） | 額定工作電壓 Ue（V） | 接線方式 | 過載跳脫方式 | 跳脫按鈕 |
|---|---|---|---|---|---|---|---|---|---|
| NF250-CN · 2P | 250 | 125,150,175,200,225,250 額定電流 可調80%, 100% | 2P | 690 | 250 | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF250-CN · 3P | 250 | 125,150,175,200,225,250 額定電流 可調80%, 100% | 3P | 690 | ─ | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF250-CN · 4P | 250 | 125,150,175,200,225,250 額定電流 可調80%, 100% | 4P | 690 | ─ | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF250-SN · 2P | 250 | 125,150,175,200,225,250 額定電流 可調80%, 100% | 2P | 690 | 250 | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF250-SN · 3P | 250 | 125,150,175,200,225,250 額定電流 可調80%, 100% | 3P | 690 | ─ | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF250-SN · 4P | 250 | 125,150,175,200,225,250 額定電流 可調80%, 100% | 4P | 690 | ─ | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF400-CN · 2P | 400 | 250、300、350、400 | 2P | 800 | 250 | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-CN · 3P | 400 | 250、300、350、400 | 3P | 800 | ─ | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-CN · 4P | 400 | 250、300、350、400 | 4P | 800 | ─ | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-SN · 2P | 400 | 250、300、350、400 | 2P | 690 | 250 | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-SN · 3P | 400 | 250、300、350、400 | 3P | 690 | ─ | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-SN · 4P | 400 | 250、300、350、400 | 4P | 690 | ─ | 600 | 銅接板 | 熱動電磁式 | 有 |
| 使用條件：同一欄內多個數值依該欄極數由左至右對應；單一值為該型號共用；Icu／Ics 與 NEMA asym／sym 分別列出，不互換；▲：嵌入式附件可自行安裝；●：須由原廠安裝；─：無此規格；* 電壓之啟斷值為對應參考值，證書及本體標示另核；DC 型為訂製規格；不得由 AC 電壓直接推定 DC 可用；AX 亦稱 AUX | |||||||||
NF400-HN｜型式、額定電流與電壓
| 型號／規格 | 框架容量（AF） | 額定電流 In（A）；基準周溫 40°C | 極數（P） | 額定絕緣電壓 Ui · AC（V） | 額定絕緣電壓 Ui · DC（V） | 額定工作電壓 Ue（V） | 接線方式 | 過載跳脫方式 | 跳脫按鈕 |
|---|---|---|---|---|---|---|---|---|---|
| NF400-HN · 2P | 400 | 250、300、350、400 | 2P | 690 | 250 | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-HN · 3P | 400 | 250、300、350、400 | 3P | 690 | ─ | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-HN · 4P | 400 | 250、300、350、400 | 4P | 690 | ─ | 600 | 銅接板 | 熱動電磁式 | 有 |
NF225-CN／NF225-SN｜型式、額定電流與電壓
| 型號／規格 | 框架容量（AF） | 額定電流 In（A）；基準周溫 40°C | 極數（P） | 額定絕緣電壓 Ui · AC（V） | 額定絕緣電壓 Ui · DC（V） | 額定工作電壓 Ue（V） | 接線方式 | 過載跳脫方式 | 跳脫按鈕 |
|---|---|---|---|---|---|---|---|---|---|
| NF225-CN · 2P | 225 | 125,150,175,200,225 額定電流 可調80%, 100% | 2P | 690 | 250 | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF225-CN · 3P | 225 | 125,150,175,200,225 額定電流 可調80%, 100% | 3P | 690 | ─ | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF225-CN · 4P | 225 | 125,150,175,200,225 額定電流 可調80%, 100% | 4P | 690 | ─ | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF225-SN · 2P | 225 | 125,150,175,200,225 額定電流 可調80%, 100% | 2P | 690 | 250 | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF225-SN · 3P | 225 | 125,150,175,200,225 額定電流 可調80%, 100% | 3P | 690 | ─ | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF225-SN · 4P | 225 | 125,150,175,200,225 額定電流 可調80%, 100% | 4P | 690 | ─ | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| 使用條件：同一欄內多個數值依該欄極數由左至右對應；單一值為該型號共用；Icu／Ics 與 NEMA asym／sym 分別列出，不互換；▲：嵌入式附件可自行安裝；●：須由原廠安裝；─：無此規格；* 電壓之啟斷值為對應參考值，證書及本體標示另核；DC 型為訂製規格；不得由 AC 電壓直接推定 DC 可用；AX 亦稱 AUX | |||||||||
NF250-HT／NF250-HS／NF400-RN／NF400-UN｜型式、額定電流與電壓
| 型號／規格 | 框架容量（AF） | 額定電流 In（A）；基準周溫 40°C | 極數（P） | 額定絕緣電壓 Ui · AC（V） | 額定絕緣電壓 Ui · DC（V） | 額定工作電壓 Ue（V） | 接線方式 | 過載跳脫方式 | 跳脫按鈕 |
|---|---|---|---|---|---|---|---|---|---|
| NF250-HT · 3P | 250 | 125, 150, 160, 175, 200, 225, 250. 額定電流可調 80%, 100% | 3P | 690 | ─ | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF250-HT · 4P | 250 | 125, 150, 160, 175, 200, 225, 250. 額定電流可調 80%, 100% | 4P | 690 | ─ | 600 | 壓著端子 | 可調熱動-電磁式 | 有 |
| NF250-HS · 3P | 250 | 40、50、60、75、100、125、150、175、200、225、250 | 3P | 690 | ─ | 600 | 壓著端子 | 熱動電磁式 | 有 |
| NF250-HS · 4P | 250 | 40、50、60、75、100、125、150、175、200、225、250 | 4P | 690 | ─ | 600 | 壓著端子 | 熱動電磁式 | 有 |
| NF400-RN · 3P | 400 | 250、300、350、400 | 3P | 690 | ─ | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-RN · 4P | 400 | 250、300、350、400 | 4P | 690 | ─ | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-UN · 2P | 400 | 250、300、350、400 | 2P | 690 | 250 | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-UN · 3P | 400 | 250、300、350、400 | 3P | 690 | 250 | 600 | 銅接板 | 熱動電磁式 | 有 |
| NF400-UN · 4P | 400 | 250、300、350、400 | 4P | 690 | 250 | 600 | 銅接板 | 熱動電磁式 | 有 |
| 使用條件：同一欄內多個數值依該欄極數由左至右對應；單一值為該型號共用；Icu／Ics 與 NEMA asym／sym 分別列出，不互換；▲：嵌入式附件可自行安裝；●：須由原廠安裝；─：無此規格；* 電壓之啟斷值為對應參考值，證書及本體標示另核；DC 型為訂製規格；不得由 AC 電壓直接推定 DC 可用；AX 亦稱 AUX | |||||||||
NF250-UE／NF400-UE｜型式、額定電流與電壓
| 型號／規格 | 框架容量（AF） | 額定電流 In（A）；基準周溫 40°C | 極數（P） | 額定絕緣電壓 Ui · AC（V） | 額定絕緣電壓 Ui · DC（V） | 額定工作電壓 Ue（V） | 接線方式 | 過載跳脫方式 | 跳脫按鈕 |
|---|---|---|---|---|---|---|---|---|---|
| NF250-UE · 3P | 250 | 250 (可調整0.4In~1.0In) | 3P | 690 | ─ | 600 | 壓著端子 | 電子式 | 有 |
| NF250-UE · 4P | 250 | 250 (可調整0.4In~1.0In) | 4P | 690 | ─ | 600 | 壓著端子 | 電子式 | 有 |
| NF400-UE · 3P | 400 | 400 (可調整0.4In~1.0In) | 3P | 690 | ─ | 600 | 銅接板 | 電子式 | 有 |
| NF400-UE · 4P | 400 | 400 (可調整0.4In~1.0In) | 4P | 690 | ─ | 600 | 銅接板 | 電子式 | 有 |
| 使用條件：同一欄內多個數值依該欄極數由左至右對應；單一值為該型號共用；Icu／Ics 與 NEMA asym／sym 分別列出，不互換；▲：嵌入式附件可自行安裝；●：須由原廠安裝；─：無此規格；* 電壓之啟斷值為對應參考值，證書及本體標示另核；DC 型為訂製規格；不得由 AC 電壓直接推定 DC 可用；AX 亦稱 AUX | |||||||||
性能與動作特性
NF250-CN／NF250-SN／NF400-CN／NF400-SN｜啟斷能力與試驗條件
| 型號／規格 | IEC／CNS Icu / Ics · AC *550 / *600V（kA） | IEC／CNS Icu / Ics · AC 440 / *480V（kA） | IEC／CNS Icu / Ics · AC 380 / *415V（kA） | IEC／CNS Icu / Ics · AC 220 / *240V（kA） | NEMA asym / sym · AC *550 / *600V（kA） | NEMA asym / sym · AC 440 / *480V（kA） | NEMA asym / sym · AC 380 / *415V（kA） | NEMA asym / sym · AC 220 / *240V（kA） | IEC Icu · DC 250V（kA） | IEC Icu · DC 125V（kA） |
|---|---|---|---|---|---|---|---|---|---|---|
| NF250-CN · 2P | Icu：7.5 · Ics：3.8 | Icu：15 · Ics：7.5 | Icu：22 · Ics：11 | Icu：30 · Ics：15 | 7.5 | asym：18 · sym：15 | asym：25 · sym：22 | asym：35 · sym：30 | 10 | 15 |
| NF250-CN · 3P | Icu：7.5 · Ics：3.8 | Icu：15 · Ics：7.5 | Icu：22 · Ics：11 | Icu：30 · Ics：15 | 7.5 | asym：18 · sym：15 | asym：25 · sym：22 | asym：35 · sym：30 | ─ | ─ |
| NF250-CN · 4P | Icu：7.5 · Ics：3.8 | Icu：15 · Ics：7.5 | Icu：22 · Ics：11 | Icu：30 · Ics：15 | 7.5 | asym：18 · sym：15 | asym：25 · sym：22 | asym：35 · sym：30 | ─ | ─ |
| NF250-SN · 2P | Icu：15 · Ics：7.5 | Icu：25 · Ics：13 | Icu：30 · Ics：15 | Icu：50 · Ics：25 | asym：18 · sym：15 | asym：30 · sym：25 | asym：35 · sym：30 | asym：60 · sym：50 | 15 | 20 |
| NF250-SN · 3P | Icu：15 · Ics：7.5 | Icu：25 · Ics：13 | Icu：30 · Ics：15 | Icu：50 · Ics：25 | asym：18 · sym：15 | asym：30 · sym：25 | asym：35 · sym：30 | asym：60 · sym：50 | ─ | ─ |
| NF250-SN · 4P | Icu：15 · Ics：7.5 | Icu：25 · Ics：13 | Icu：30 · Ics：15 | Icu：50 · Ics：25 | asym：18 · sym：15 | asym：30 · sym：25 | asym：35 · sym：30 | asym：60 · sym：50 | ─ | ─ |
| NF400-CN · 2P | Icu：14 · Ics：7 | Icu：25 · Ics：13 | Icu：25 · Ics：13 | Icu：36 · Ics：18 | asym：15 · sym：14 | asym：30 · sym：25 | asym：30 · sym：25 | asym：43 · sym：36 | 10 | 15 |
| NF400-CN · 3P | Icu：14 · Ics：7 | Icu：25 · Ics：13 | Icu：25 · Ics：13 | Icu：36 · Ics：18 | asym：15 · sym：14 | asym：30 · sym：25 | asym：30 · sym：25 | asym：43 · sym：36 | ─ | ─ |
| NF400-CN · 4P | Icu：14 · Ics：7 | Icu：25 · Ics：13 | Icu：25 · Ics：13 | Icu：36 · Ics：18 | asym：15 · sym：14 | asym：30 · sym：25 | asym：30 · sym：25 | asym：43 · sym：36 | ─ | ─ |
| NF400-SN · 2P | Icu：20 · Ics：10 | Icu：30 · Ics：15 | Icu：35 · Ics：18 | Icu：50 · Ics：25 | asym：22 · sym：20 | asym：35 · sym：30 | asym：40 · sym：35 | asym：60 · sym：50 | 15 | 20 |
| NF400-SN · 3P | Icu：20 · Ics：10 | Icu：30 · Ics：15 | Icu：35 · Ics：18 | Icu：50 · Ics：25 | asym：22 · sym：20 | asym：35 · sym：30 | asym：40 · sym：35 | asym：60 · sym：50 | ─ | ─ |
| NF400-SN · 4P | Icu：20 · Ics：10 | Icu：30 · Ics：15 | Icu：35 · Ics：18 | Icu：50 · Ics：25 | asym：22 · sym：20 | asym：35 · sym：30 | asym：40 · sym：35 | asym：60 · sym：50 | ─ | ─ |
NF400-HN｜啟斷能力與試驗條件
| 型號／規格 | IEC／CNS Icu / Ics · AC *550 / *600V（kA） | IEC／CNS Icu / Ics · AC 440 / *480V（kA） | IEC／CNS Icu / Ics · AC 380 / *415V（kA） | IEC／CNS Icu / Ics · AC 220 / *240V（kA） | NEMA asym / sym · AC *550 / *600V（kA） | NEMA asym / sym · AC 440 / *480V（kA） | NEMA asym / sym · AC 380 / *415V（kA） | NEMA asym / sym · AC 220 / *240V（kA） | IEC Icu · DC 250V（kA） | IEC Icu · DC 125V（kA） |
|---|---|---|---|---|---|---|---|---|---|---|
| NF400-HN · 2P | Icu：25 · Ics：13 | Icu：42 · Ics：21 | Icu：50 · Ics：25 | Icu：85 · Ics：43 | asym：35 · sym：25 | asym：50 · sym：42 | asym：60 · sym：50 | asym：100 · sym：85 | 40 | 40 |
| NF400-HN · 3P | Icu：25 · Ics：13 | Icu：42 · Ics：21 | Icu：50 · Ics：25 | Icu：85 · Ics：43 | asym：35 · sym：25 | asym：50 · sym：42 | asym：60 · sym：50 | asym：100 · sym：85 | ─ | ─ |
| NF400-HN · 4P | Icu：25 · Ics：13 | Icu：42 · Ics：21 | Icu：50 · Ics：25 | Icu：85 · Ics：43 | asym：35 · sym：25 | asym：50 · sym：42 | asym：60 · sym：50 | asym：100 · sym：85 | ─ | ─ |
NF225-CN／NF225-SN｜啟斷能力與試驗條件
| 型號／規格 | IEC／CNS Icu / Ics · AC *550 / *600V（kA） | IEC／CNS Icu / Ics · AC 440 / *480V（kA） | IEC／CNS Icu / Ics · AC 380 / *415V（kA） | IEC／CNS Icu / Ics · AC 220 / *240V（kA） | NEMA asym / sym · AC *550 / *600V（kA） | NEMA asym / sym · AC 440 / *480V（kA） | NEMA asym / sym · AC 380 / *415V（kA） | NEMA asym / sym · AC 220 / *240V（kA） | IEC Icu · DC 250V（kA） | IEC Icu · DC 125V（kA） |
|---|---|---|---|---|---|---|---|---|---|---|
| NF225-CN · 2P | Icu：7.5 · Ics：3.8 | Icu：15 · Ics：7.5 | Icu：22 · Ics：11 | Icu：30 · Ics：15 | 7.5 | asym：18 · sym：15 | asym：25 · sym：22 | asym：35 · sym：30 | 10 | 15 |
| NF225-CN · 3P | Icu：7.5 · Ics：3.8 | Icu：15 · Ics：7.5 | Icu：22 · Ics：11 | Icu：30 · Ics：15 | 7.5 | asym：18 · sym：15 | asym：25 · sym：22 | asym：35 · sym：30 | ─ | ─ |
| NF225-CN · 4P | Icu：7.5 · Ics：3.8 | Icu：15 · Ics：7.5 | Icu：22 · Ics：11 | Icu：30 · Ics：15 | 7.5 | asym：18 · sym：15 | asym：25 · sym：22 | asym：35 · sym：30 | ─ | ─ |
| NF225-SN · 2P | Icu：15 · Ics：7.5 | Icu：25 · Ics：13 | Icu：30 · Ics：15 | Icu：50 · Ics：25 | asym：18 · sym：15 | asym：30 · sym：25 | asym：35 · sym：30 | asym：60 · sym：50 | 15 | 20 |
| NF225-SN · 3P | Icu：15 · Ics：7.5 | Icu：25 · Ics：13 | Icu：30 · Ics：15 | Icu：50 · Ics：25 | asym：18 · sym：15 | asym：30 · sym：25 | asym：35 · sym：30 | asym：60 · sym：50 | ─ | ─ |
| NF225-SN · 4P | Icu：15 · Ics：7.5 | Icu：25 · Ics：13 | Icu：30 · Ics：15 | Icu：50 · Ics：25 | asym：18 · sym：15 | asym：30 · sym：25 | asym：35 · sym：30 | asym：60 · sym：50 | ─ | ─ |
NF250-HT／NF250-HS／NF400-RN／NF400-UN｜啟斷能力與試驗條件
| 型號／規格 | IEC／CNS Icu / Ics · AC *550 / *600V（kA） | IEC／CNS Icu / Ics · AC 440 / *480V（kA） | IEC／CNS Icu / Ics · AC 380 / *415V（kA） | IEC／CNS Icu / Ics · AC 220 / *240V（kA） | NEMA asym / sym · AC *550 / *600V（kA） | NEMA asym / sym · AC 440 / *480V（kA） | NEMA asym / sym · AC 380 / *415V（kA） | NEMA asym / sym · AC 220 / *240V（kA） | IEC Icu · DC 250V（kA） | IEC Icu · DC 125V（kA） |
|---|---|---|---|---|---|---|---|---|---|---|
| NF250-HT · 3P | Icu：30 · Ics：15 | Icu：50 · Ics：25 | Icu：65 · Ics：33 | Icu：100 · Ics：50 | asym：35 · sym：30 | asym：60 · sym：50 | asym：75 · sym：65 | asym：120 · sym：100 | ─ | ─ |
| NF250-HT · 4P | Icu：30 · Ics：15 | Icu：50 · Ics：25 | Icu：65 · Ics：33 | Icu：100 · Ics：50 | asym：35 · sym：30 | asym：60 · sym：50 | asym：75 · sym：65 | asym：120 · sym：100 | ─ | ─ |
| NF250-HS · 3P | Icu：65 · Ics：33 | Icu：*85 · Ics：43 | Icu：85 · Ics：43 | Icu：125 · Ics：63 | asym：75 · sym：65 | asym：100 · sym：85 | asym：100 · sym：85 | asym：150 · sym：125 | ─ | ─ |
| NF250-HS · 4P | Icu：65 · Ics：33 | Icu：*85 · Ics：43 | Icu：85 · Ics：43 | Icu：125 · Ics：63 | asym：75 · sym：65 | asym：100 · sym：85 | asym：100 · sym：85 | asym：150 · sym：125 | ─ | ─ |
| NF400-RN · 3P | Icu：42 · Ics：21 | Icu：70 · Ics：35 | Icu：70 · Ics：35 | Icu：100 · Ics：50 | asym：50 · sym：42 | asym：82 · sym：70 | asym：82 · sym：70 | asym：120 · sym：100 | ─ | ─ |
| NF400-RN · 4P | Icu：42 · Ics：21 | Icu：70 · Ics：35 | Icu：70 · Ics：35 | Icu：100 · Ics：50 | asym：50 · sym：42 | asym：82 · sym：70 | asym：82 · sym：70 | asym：120 · sym：100 | ─ | ─ |
| NF400-UN · 2P | Icu：65 · Ics：33 | Icu：*85 · Ics：43 | Icu：85 · Ics：43 | Icu：125 · Ics：63 | asym：75 · sym：65 | asym：100 · sym：85 | asym：100 · sym：85 | asym：150 · sym：125 | 40 | 40 |
| NF400-UN · 3P | Icu：65 · Ics：33 | Icu：*85 · Ics：43 | Icu：85 · Ics：43 | Icu：125 · Ics：63 | asym：75 · sym：65 | asym：100 · sym：85 | asym：100 · sym：85 | asym：150 · sym：125 | ─ | ─ |
| NF400-UN · 4P | Icu：65 · Ics：33 | Icu：*85 · Ics：43 | Icu：85 · Ics：43 | Icu：125 · Ics：63 | asym：75 · sym：65 | asym：100 · sym：85 | asym：100 · sym：85 | asym：150 · sym：125 | ─ | ─ |
NF250-UE／NF400-UE｜啟斷能力與試驗條件
| 規格項目 | NF250-UE | NF400-UE |
|---|---|---|
| IEC／CNS Icu / Ics · AC *550 / *600V（kA） | Icu：65 · Ics：33 | Icu：65 · Ics：33 |
| IEC／CNS Icu / Ics · AC 440 / *480V（kA） | Icu：85 · Ics：43 | Icu：*85 · Ics：43 |
| IEC／CNS Icu / Ics · AC 380 / *415V（kA） | Icu：85 · Ics：43 | Icu：85 · Ics：43 |
| IEC／CNS Icu / Ics · AC 220 / *240V（kA） | Icu：125 · Ics：63 | Icu：125 · Ics：63 |
| NEMA asym / sym · AC *550 / *600V（kA） | asym：75 · sym：65 | asym：75 · sym：65 |
| NEMA asym / sym · AC 440 / *480V（kA） | asym：100 · sym：85 | asym：100 · sym：85 |
| NEMA asym / sym · AC 380 / *415V（kA） | asym：100 · sym：85 | asym：100 · sym：85 |
| NEMA asym / sym · AC 220 / *240V（kA） | asym：150 · sym：125 | asym：150 · sym：125 |
| IEC Icu · DC 250V（kA） | ─ | ─ |
| IEC Icu · DC 125V（kA） | ─ | ─ |
附件與組合配對
NF250-CN／NF250-SN／NF400-CN／NF400-SN｜輔助接點與附屬裝置
| 規格項目 | NF250-CN | NF250-SN | NF400-CN | NF400-SN |
|---|---|---|---|---|
| AL 警報開關 | ▲ | ▲ | ▲ | ▲ |
| AX 輔助開關 | ▲ | ▲ | ▲ | ▲ |
| SHT 電壓跳脫裝置 | ▲ | ▲ | ▲ | ▲ |
| UVT 低電壓跳脫裝置 | ▲ | ▲ | ▲ | ▲ |
| 外部操作把手 | ▲ | ▲ | ▲ | ▲ |
| 端子隔離蓋 | ▲ | ▲ | ▲ | ▲ |
NF400-HN｜輔助接點與附屬裝置
| 規格項目 | NF400-HN |
|---|---|
| AL 警報開關 | ▲ |
| AX 輔助開關 | ▲ |
| SHT 電壓跳脫裝置 | ▲ |
| UVT 低電壓跳脫裝置 | ▲ |
| 外部操作把手 | ▲ |
| 端子隔離蓋 | ▲ |
NF225-CN／NF225-SN｜輔助接點與附屬裝置
| 規格項目 | NF225-CN | NF225-SN |
|---|---|---|
| AL 警報開關 | ▲ | ▲ |
| AX 輔助開關 | ▲ | ▲ |
| SHT 電壓跳脫裝置 | ▲ | ▲ |
| UVT 低電壓跳脫裝置 | ▲ | ▲ |
| 外部操作把手 | ▲ | ▲ |
| 端子隔離蓋 | ▲ | ▲ |
NF250-HT／NF250-HS／NF400-RN／NF400-UN｜輔助接點與附屬裝置
| 規格項目 | NF250-HT | NF250-HS | NF400-RN | NF400-UN |
|---|---|---|---|---|
| AL 警報開關 | ▲ | ● | ▲ | ▲ |
| AX 輔助開關 | ▲ | ● | ▲ | ▲ |
| SHT 電壓跳脫裝置 | ▲ | ● | ▲ | ▲ |
| UVT 低電壓跳脫裝置 | ▲ | ● | ▲ | ▲ |
| 外部操作把手 | ▲ | ▲ | ▲ | ▲ |
| 端子隔離蓋 | ▲ | ▲ | ▲ | ▲ |
NF250-UE／NF400-UE｜輔助接點與附屬裝置
| 規格項目 | NF250-UE | NF400-UE |
|---|---|---|
| AL 警報開關 | ● | ▲ |
| AX 輔助開關 | ● | ▲ |
| SHT 電壓跳脫裝置 | ● | ▲ |
| UVT 低電壓跳脫裝置 | ─ | ▲ |
| 外部操作把手 | ▲ | ▲ |
| 端子隔離蓋 | ▲ | ▲ |
可加裝附屬裝置
點選附件可查看用途、適用型號、配套條件及原廠規格。產品照片與技術圖面分開呈現。

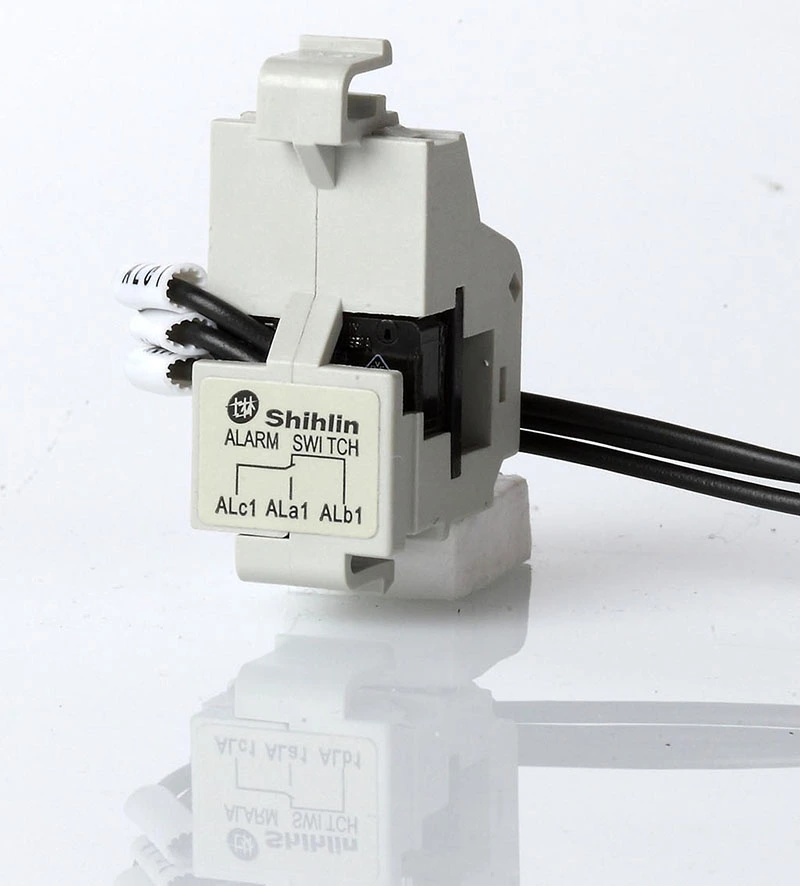

AL警報開關AL 警報開關士林 AL 原廠外觀照片；安裝架與接線依斷路器型號選配。NF225-CN／SN、NF250-CN／SN／HT／HS、NF400-CN／SN／HN／RN／UN／UE；依完整型號與極數查原廠配置圖。查看附件型號與適用條件 →

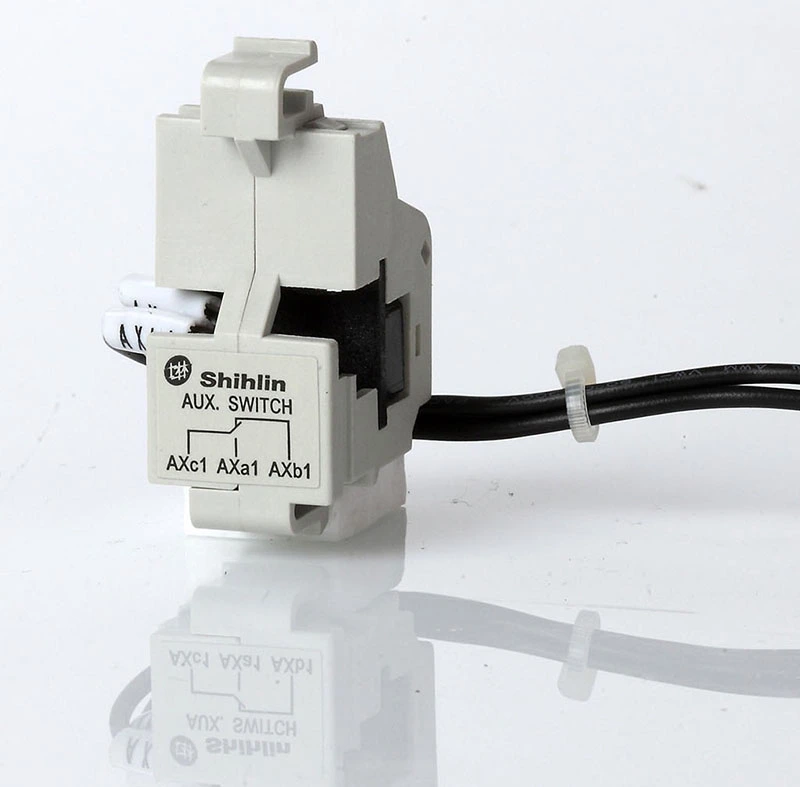

AUX輔助開關AUX 輔助開關士林 AX（AUX）原廠外觀照片；安裝架與接線依斷路器型號選配。NF225-CN／SN、NF250-CN／SN／HT／HS、NF400-CN／SN／HN／RN／UN／UE；依完整型號與極數查原廠配置圖。查看附件型號與適用條件 →

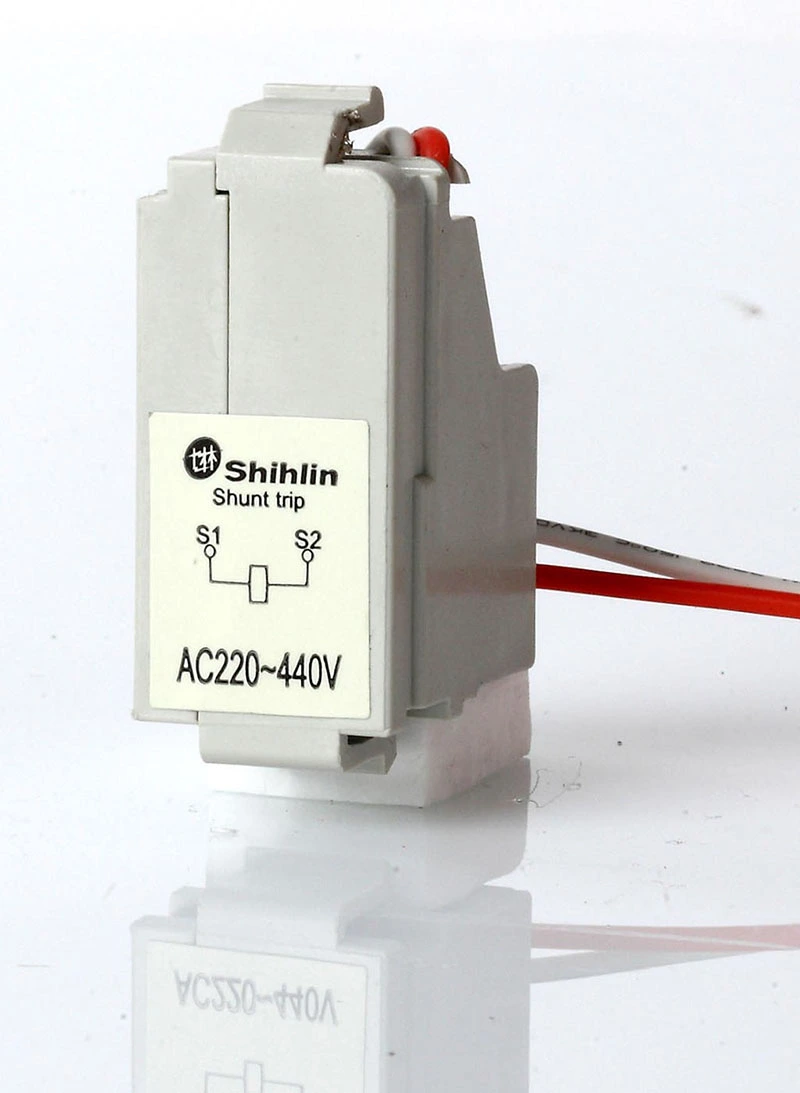

SHT分勵跳脫裝置SHT 分勵跳脫裝置（控制電壓依訂購碼）士林 SHT 原廠照片（圖示 AC220–440V）；訂購電壓與安裝架另依型號選配。NF225-CN／SN、NF250-CN／SN／HT／HS、NF400-CN／SN／HN／RN／UN／UE；依完整型號與極數查原廠配置圖。查看附件型號與適用條件 →

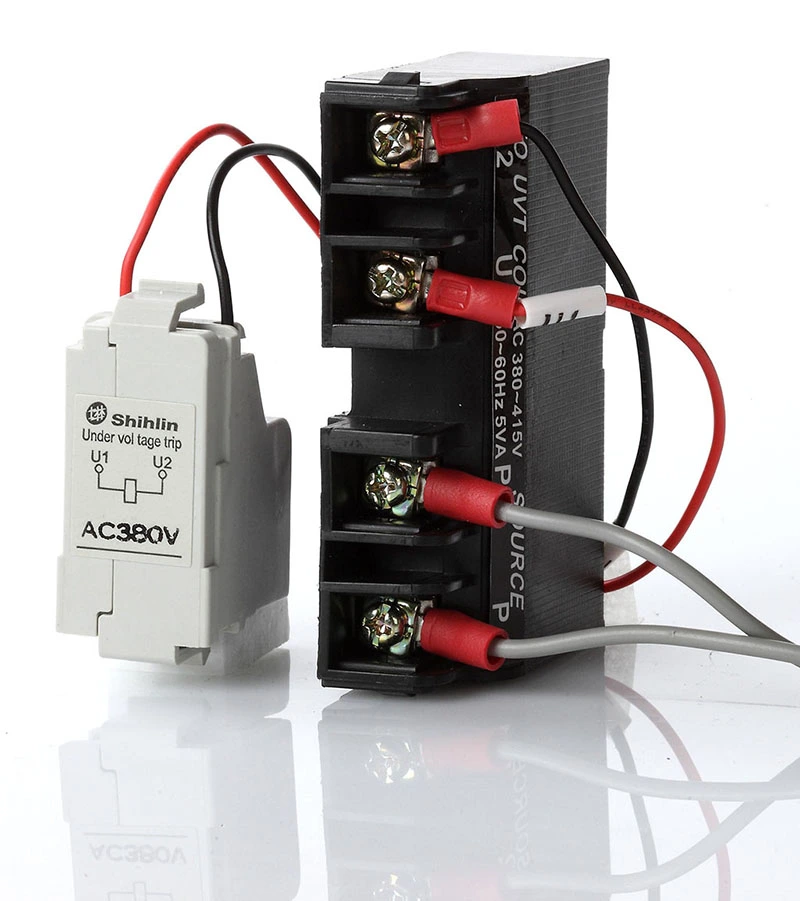

UVT低電壓跳脫裝置UVT 低電壓跳脫裝置（控制電壓依訂購碼）士林 UVT 原廠照片（圖示 AC380V 組件）；訂購電壓與安裝架另依型號選配。NF225-CN／SN、NF250-CN／SN／HT／HS、NF400-CN／SN／HN／RN／UN／UE；依完整型號與極數查原廠配置圖。查看附件型號與適用條件 →

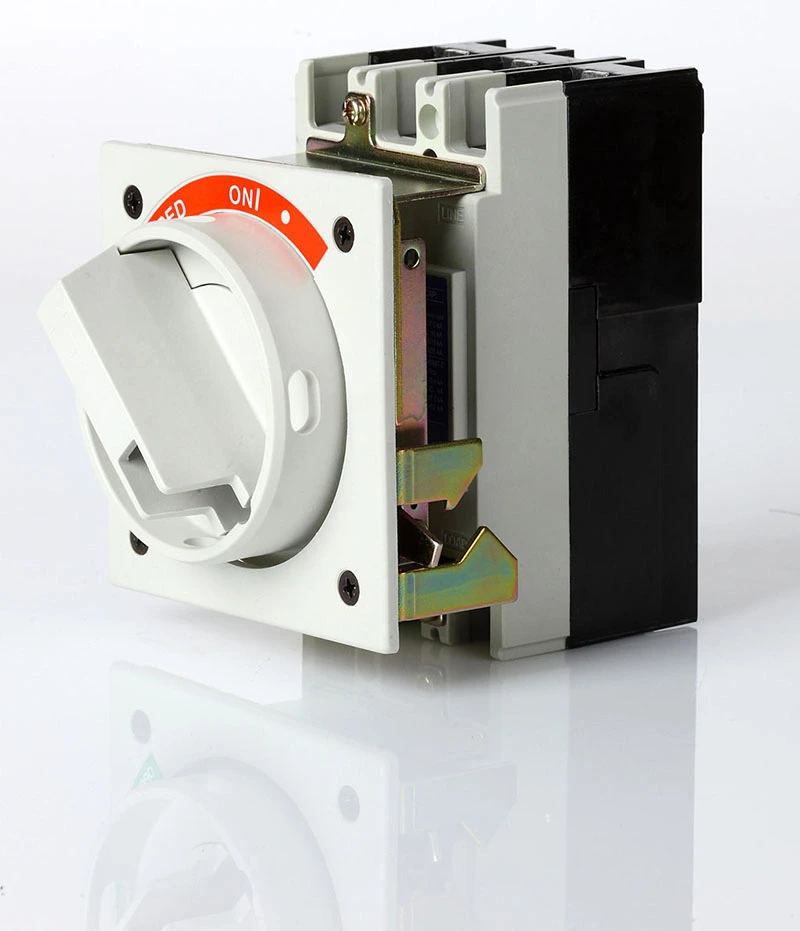

EH外部操作把手EH250C／EH250N／EH225C／EH225H／EH250E／EH400N士林 EH 把手安裝實拍，照片含斷路器；把手、軸長與安裝架依框架選配。EH250 系列對應 NF225／250；EH400N 對應 NF400。實際 C／N 型及極數依原廠表。查看附件型號與適用條件 →附件型號與配套比較
以下附件依型號及適用機種選配；尚無可刊登的對應實物照片，先提供已確認的用途與規格。
外型尺寸與構造
NF250-CN／NF250-SN／NF400-CN／NF400-SN｜外型、安裝尺寸與重量
| 型號／規格 | 寬 a（mm） | 高 b（mm） | 深 c（mm） | 含把手深 ca（mm） | 安裝孔距 bb（mm） | 安裝孔距 aa（mm） | 重量（kg） |
|---|---|---|---|---|---|---|---|
| NF250-CN · 2P | 105 | 165 | 68 | 92 | 126 | 35 | 1.3 |
| NF250-CN · 3P | 105 | 165 | 68 | 92 | 126 | 35 | 1.5 |
| NF250-CN · 4P | 140 | 165 | 68 | 92 | 126 | 35 | 1.9 |
| NF250-SN · 2P | 105 | 165 | 68 | 92 | 126 | 35 | 1.3 |
| NF250-SN · 3P | 105 | 165 | 68 | 92 | 126 | 35 | 1.5 |
| NF250-SN · 4P | 140 | 165 | 68 | 92 | 126 | 35 | 1.9 |
| NF400-CN · 2P | 140 | 257 | 103 | 155 | 194 | 44 | 5.0 |
| NF400-CN · 3P | 140 | 257 | 103 | 155 | 194 | 44 | 5.7 |
| NF400-CN · 4P | 185 | 257 | 103 | 155 | 194 | 44 | 7.5 |
| NF400-SN · 2P | 140 | 257 | 103 | 155 | 194 | 44 | 5.0 |
| NF400-SN · 3P | 140 | 257 | 103 | 155 | 194 | 44 | 5.7 |
| NF400-SN · 4P | 185 | 257 | 103 | 155 | 194 | 44 | 7.5 |
NF400-HN｜外型、安裝尺寸與重量
| 型號／規格 | 寬 a（mm） | 高 b（mm） | 深 c（mm） | 含把手深 ca（mm） | 安裝孔距 bb（mm） | 安裝孔距 aa（mm） | 重量（kg） |
|---|---|---|---|---|---|---|---|
| NF400-HN · 2P | 140 | 257 | 103 | 155 | 194 | 44 | 5.0 |
| NF400-HN · 3P | 140 | 257 | 103 | 155 | 194 | 44 | 5.7 |
| NF400-HN · 4P | 185 | 257 | 103 | 155 | 194 | 44 | 7.5 |
NF225-CN／NF225-SN｜外型、安裝尺寸與重量
| 型號／規格 | 寬 a（mm） | 高 b（mm） | 深 c（mm） | 含把手深 ca（mm） | 安裝孔距 bb（mm） | 安裝孔距 aa（mm） | 重量（kg） |
|---|---|---|---|---|---|---|---|
| NF225-CN · 2P | 105 | 165 | 68 | 92 | 126 | 35 | 1.3 |
| NF225-CN · 3P | 105 | 165 | 68 | 92 | 126 | 35 | 1.5 |
| NF225-CN · 4P | 140 | 165 | 68 | 92 | 126 | 35 | 1.9 |
| NF225-SN · 2P | 105 | 165 | 68 | 92 | 126 | 35 | 1.3 |
| NF225-SN · 3P | 105 | 165 | 68 | 92 | 126 | 35 | 1.5 |
| NF225-SN · 4P | 140 | 165 | 68 | 92 | 126 | 35 | 1.9 |
NF250-HT／NF250-HS／NF400-RN／NF400-UN｜外型、安裝尺寸與重量
| 型號／規格 | 寬 a（mm） | 高 b（mm） | 深 c（mm） | 含把手深 ca（mm） | 安裝孔距 bb（mm） | 安裝孔距 aa（mm） | 重量（kg） |
|---|---|---|---|---|---|---|---|
| NF250-HT · 3P | 105 | 165 | 68 | 92 | 126 | 35 | 1.5 |
| NF250-HT · 4P | 140 | 165 | 68 | 92 | 126 | 35 | 1.9 |
| NF250-HS · 3P | 105 | 165 | 86 | 112 | 126 | 35 | 2.6 |
| NF250-HS · 4P | 140 | 165 | 86 | 112 | 126 | 70 | 3.2 |
| NF400-RN · 3P | 140 | 257 | 103 | 155 | 194 | 44 | 5.7 |
| NF400-RN · 4P | 185 | 257 | 103 | 155 | 194 | 44 | 7.5 |
| NF400-UN · 2P | 140 | 257 | 103 | 155 | 194 | 44 | 5.6 |
| NF400-UN · 3P | 140 | 257 | 103 | 155 | 194 | 44 | 6.3 |
| NF400-UN · 4P | 185 | 257 | 103 | 155 | 194 | 44 | 8.2 |
NF250-UE／NF400-UE｜外型、安裝尺寸與重量
| 型號／規格 | 寬 a（mm） | 高 b（mm） | 深 c（mm） | 含把手深 ca（mm） | 安裝孔距 bb（mm） | 安裝孔距 aa（mm） | 重量（kg） |
|---|---|---|---|---|---|---|---|
| NF250-UE · 3P | 105 | 165 | 86 | 112 | 126 | 35 | 2.5 |
| NF250-UE · 4P | 140 | 165 | 86 | 112 | 126 | 70 | 3.2 |
| NF400-UE · 3P | 140 | 257 | 103 | 155 | 194 | 44 | 7.0 |
| NF400-UE · 4P | 185 | 257 | 103 | 155 | 194 | 44 | 9.0 |
外型尺寸與安裝孔位圖
各圖的適用型號列於下方；點選可放大。共用尺寸符號圖須搭配上方各型號的數值，不是等比例施工圖。
選型與詢價前確認
- AC／DC 與系統電壓
- 極數
- 額定電流／AF／AT
- 指定電壓下的 Icu／Ics 與標準
- 附件、端子與安裝尺寸
同一列的型號與額定範圍，能直接當成訂購規格嗎？
請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。
送審需要的型錄與證書在哪裡？
上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
