TH-P 積熱電驛

TH-P 系列（對應 P06S／P09S／P11／P12／P15 框架與加熱子額定範圍）

依下方原廠配對表選擇電驛型號、電流檔位及二／三素子或欠相保護型式；尺寸圖與產品照片分開呈現。

照片為 TH-P12(R)(S)，對應 P11／P12／P15；不代替 P06S／P09S 的附件。
原廠照片來源 ↗

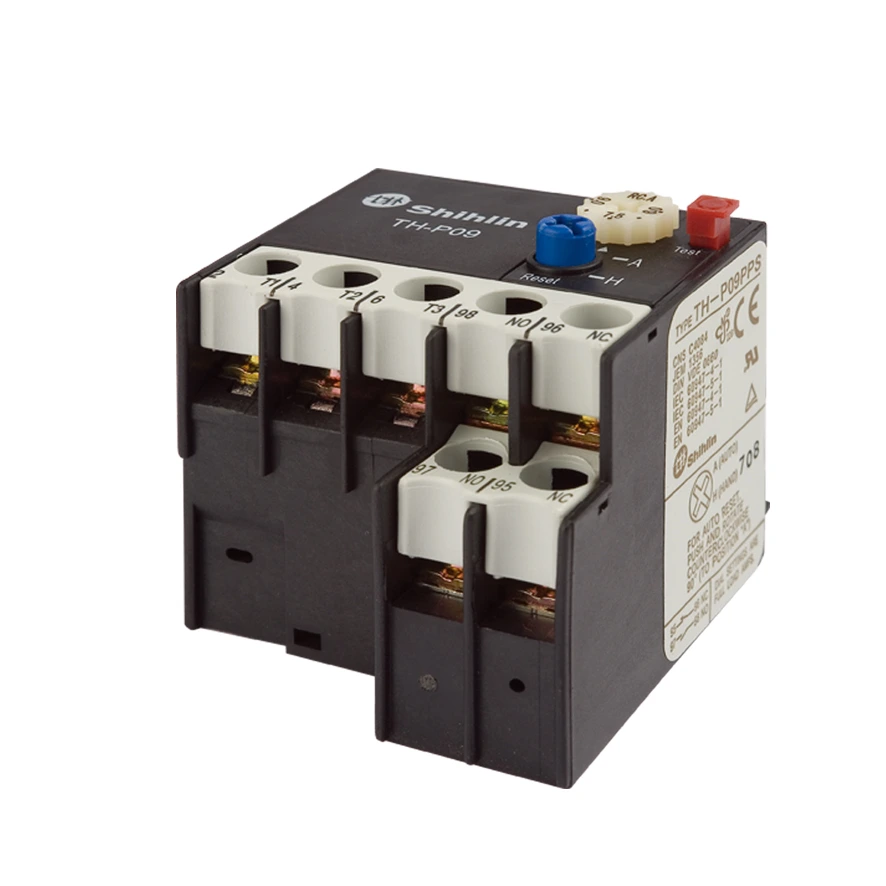

TH-P09PPS，士林官網明列適用 S-P06S／S-P09S；P11／P12／P15 另用 TH-P12(R)(S)，兩種照片分開展示。
士林官網 ↗

附件代號	TH-P
附件名稱	積熱電驛
型號／訂購代碼	TH-P 系列（對應 P06S／P09S／P11／P12／P15 框架與加熱子額定範圍）
適用產品／條件	MSO／MS 開關依接觸器框架及馬達滿載電流搭配原廠表列 TH-P 型號。
訂購備註	不能只按接觸器容量選擇；須同時核對加熱子額定範圍

規格項目	S-P06S	S-P09S	S-P11(S)	S-P12(S)
輔助接點 · 非可逆	1a或(1b)	1a或(1b)	1a或(1b)	1a1b
輔助接點 · 可逆	2×(1a或1b)	2×(1a或1b)	2×1b	2×(1a1b)
積熱電驛 · 二素子	—	—	TH-P12(S)	TH-P12(S)
積熱電驛 · 三素子	—	—	TH-P12E(S)	TH-P12E(S)
積熱電驛 · 欠相型	TH-P09PPS	TH-P09PPS	TH-P12PP(S)	TH-P12PP(S)
加熱子額定範圍與動作級別	0.13A 1.3A 0.2A 2A 0.32A 3.2A 0.5A 5A 0.8A 7.5A	0.13A 1.3A 0.2A 2A 0.32A 3.2A 0.5A 5A 0.8A 7.5A	0.13A 2.1A 0.25A 3.3A 0.4A 4.4A 0.6A 6.5A 0.9A 9A 1.2A 11A 1.7A 15A # Class10：0.13~15A # Class20：3.3~15A(無欠相(PP)型)	0.13A 2.1A 0.25A 3.3A 0.4A 4.4A 0.6A 6.5A 0.9A 9A 1.2A 11A 1.7A 15A # Class10：0.13~15A # Class20：3.3~15A(無欠相(PP)型)
使用條件：AC-3 的 kW／HP／A 與 UL 的 HP／A 欄位順序分別標示；S 為附保護蓋；NPB 為附按鈕箱型（IP65）；電驛電流須依實際負載選擇，表內加熱子電流為不同訂購規格，不是同一只電驛涵蓋全段；接觸器尺寸不等於可逆或附電驛組合尺寸；─：該型式未列供應

規格項目	S-P15(S)
輔助接點 · 非可逆	1a(1b)
輔助接點 · 可逆	2×1b
積熱電驛 · 二素子	TH-P12(S)
積熱電驛 · 三素子	TH-P12E(S)
積熱電驛 · 欠相型	TH-P12PP(S)
加熱子額定範圍與動作級別	0.13A 2.1A 0.25A 3.3A 0.4A 4.4A 0.6A 6.5A 0.9A 9A 1.2A 11A 1.7A 15A # Class10：0.13~15A # Class20：3.3~15A(無欠相(PP)型)
使用條件：AC-3 的 kW／HP／A 與 UL 的 HP／A 欄位順序分別標示；S 為附保護蓋；NPB 為附按鈕箱型（IP65）；電驛電流須依實際負載選擇，表內加熱子電流為不同訂購規格，不是同一只電驛涵蓋全段；接觸器尺寸不等於可逆或附電驛組合尺寸；─：該型式未列供應
