霈紳企業PEY SHANG← 回漏電開關／漏電斷路器
三菱電機 · 漏電開關／漏電斷路器
WS-V NV 400～800AF 漏電斷路器
WS-V 經濟、標準、高性能與電子式系列依框架整理
完整型號保留 C／S／H／R／U 等性能等級；同框架集中比較，但 MCCB 的 NF 與漏電斷路器 NV 分開。- 框架容量
- 400～800AF
- 極數／相線式
- 2P／3P／4P，依型號
- 額定電流
- 200～800A，依型號
規格說明
系列總覽
| 廠牌 | 三菱電機 |
|---|---|
| 產品分類 | 漏電開關／漏電斷路器 |
| 框架容量 | 400～800AF |
| 極數／相線式 | 2P／3P／4P，依型號 |
| 額定電流 | 200～800A，依型號 |
| 尺寸核對 | WS-V 原廠表格列出外形、固定孔位與接線端子；同框架仍須按極數核對 |
型號與製作範圍
點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。
| 完整型號／加入詢價 | 型式 | 極數／構成 | 額定範圍 |
|---|---|---|---|
| WS-V ELCB | 3P | 250 300 350 400A | |
| WS-V ELCB | 3P | 500 600A | |
| WS-V ELCB | 3P | (630)A | |
| WS-V ELCB | 3P | 250 300 350 400A | |
| WS-V ELCB | 3 ／ 4P | Adjustable 200 225 250 300 350 400A | |
| WS-V ELCB | 3P | 500 600A | |
| WS-V ELCB | 3P | (630)A | |
| WS-V ELCB | 3 ／ 4P | Adjustable 300 350 400 500 600 630A | |
| WS-V ELCB | 3P | Adjustable 400 450 500 600 700 800A | |
| WS-V ELCB | 3 ／ 4P | Adjustable 200 225 250 300 350 400A | |
| WS-V ELCB | 3P | Adjustable 300 350 400 500 600 630A | |
| WS-V ELCB | 3P | Adjustable 400 450 500 600 700 800A |
型號與額定規格
NV400-CW／NV630-CW／NV630-CW／NV400-SW｜額定值比較 1
| 規格項目 | NV400-CW · 250 300 350 400A | NV630-CW · 500 600A | NV630-CW · (630)A | NV400-SW · 250 300 350 400A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | 250、300、350、400 | 500、600 | (630) | 250、300、350、400 |
| 極數（P） | 3 | 3 | 3 | 3 |
| 相線式 | 3f3W, 1f3W, 1f2W | 3f3W, 1f3W, 1f2W | 3f3W, 1f3W, 1f2W | 3f3W, 1f3W, 1f2W |
| 額定工作電壓 Ue（AC V） | 100-440 | 200-440 | 200-440 | 100-440 |
| 高速型靈敏度（mA） | (30),100/200/500 selectable | − | − | (30),100/200/500 selectable |
| 高速型最大動作時間 · IΔn（s） | 0.1 | − | − | 0.1 |
| 高速型最大動作時間 · 5IΔn（s） | 0.04 | − | − | 0.04 |
| 延時型靈敏度（mA） | (100/200/500 selectable) | (100/200/500 selectable) | (100/200/500 selectable) | (100/200/500selectable) |
| 延時型最大動作時間（s） | (0.45/1.0/2.0 selectable) | (0.45/1.0/2.0 selectable) | (0.45/1.0/2.0 selectable) | (0.45/1.0/2.0selectable) |
| 延時型不動作時間下限（s） | (0.1/0.5/1.0) | (0.1/0.5/1.0) | (0.1/0.5/1.0) | (0.1/0.5/1.0) |
| 漏電保護類型 | Type AC | Type AC | Type AC | Type AC |
| IEC Icu／Ics · AC440V（kA） | Icu：25 · Ics：13 | Icu：36 · Ics：18 | Icu：36 · Ics：18 | Icu：42 · Ics：42 |
| IEC Icu／Ics · AC415V（kA） | Icu：36 · Ics：18 | Icu：36 · Ics：18 | Icu：36 · Ics：18 | Icu：45 · Ics：45 |
| IEC Icu／Ics · AC400V（kA） | Icu：36 · Ics：18 | Icu：36 · Ics：18 | Icu：36 · Ics：18 | Icu：45 · Ics：45 |
| IEC Icu／Ics · AC230V（kA） | Icu：50 · Ics：25 | Icu：50 · Ics：25 | Icu：50 · Ics：25 | Icu：85 · Ics：85 |
| 寬 a（mm） | 140 | 140 | 140 | 140 |
| 高 b（mm） | 257 | 257 | 257 | 257 |
| 深 c（mm） | 103 | 103 | 103 | 103 |
| 總深 ca（mm） | 134 | 155 | 155 | 155 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NV400-SEW／NV630-SW／NV630-SW／NV630-SEW｜額定值比較 2
| 規格項目 | NV400-SEW · Adjustable 200 225 250 300 350 400A | NV630-SW · 500 600A | NV630-SW · (630)A | NV630-SEW · Adjustable 300 350 400 500 600 630A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | Adjustable 200 225 250 300 350 400 | 500、600 | (630) | Adjustable 300 350 400 500 600 630 |
| 極數（P） | 3 ／ 4 | 3 | 3 | 3 ／ 4 |
| 相線式 | 3f3W, 1f3W, 1f2W ／ 3f4W | 3f3W, 1f3W, 1f2W | 3f3W, 1f3W, 1f2W | 3f3W, 1f3W, 1f2W ／ 3f4W |
| 額定工作電壓 Ue（AC V） | 100-440 | 200-440 | 200-440 | 200-440 |
| 高速型靈敏度（mA） | (30),100/200/500 selectable | − | − | − |
| 高速型最大動作時間 · IΔn（s） | 0.1 | − | − | − |
| 高速型最大動作時間 · 5IΔn（s） | 0.04 | − | − | − |
| 延時型靈敏度（mA） | (100/200/500selectable) | 100/200/500selectable | 100/200/500selectable | (100/200/500selectable) |
| 延時型最大動作時間（s） | (0.45/1.0/2.0selectable) | 0.45/1.0/2.0selectable | 0.45/1.0/2.0selectable | (0.45/1.0/2.0selectable) |
| 延時型不動作時間下限（s） | (0.1/0.5/1.0) | 0.1/0.5/1.0 | 0.1/0.5/1.0 | (0.1/0.5/1.0) |
| 漏電保護類型 | Type AC | Type AC | Type AC | Type AC |
| IEC Icu／Ics · AC440V（kA） | Icu：42 · Ics：42 | Icu：42 · Ics：42 | Icu：42 · Ics：42 | Icu：42 · Ics：42 |
| IEC Icu／Ics · AC415V（kA） | Icu：50 · Ics：50 | Icu：50 · Ics：50 | Icu：50 · Ics：50 | Icu：50 · Ics：50 |
| IEC Icu／Ics · AC400V（kA） | Icu：50 · Ics：50 | Icu：50 · Ics：50 | Icu：50 · Ics：50 | Icu：50 · Ics：50 |
| IEC Icu／Ics · AC230V（kA） | Icu：85 · Ics：85 | Icu：85 · Ics：85 | Icu：85 · Ics：85 | Icu：85 · Ics：85 |
| 寬 a（mm） | 140 ／ 185 | 140 | 140 | 140 ／ 185 |
| 高 b（mm） | 257 | 257 | 257 | 257 |
| 深 c（mm） | 103 | 103 | 103 | 103 |
| 總深 ca（mm） | 155 | 155 | 155 | 155 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||
NV800-SEW／NV400-HEW／NV630-HEW／NV800-HEW｜額定值比較 3
| 規格項目 | NV800-SEW · Adjustable 400 450 500 600 700 800A | NV400-HEW · Adjustable 200 225 250 300 350 400A | NV630-HEW · Adjustable 300 350 400 500 600 630A | NV800-HEW · Adjustable 400 450 500 600 700 800A |
|---|---|---|---|---|
| 額定電流 In（A；40°C） | Adjustable 400 450 500 600 700 800 | Adjustable 200 225 250 300 350 400 | Adjustable 300 350 400 500 600 630 | Adjustable 400 450 500 600 700 800 |
| 極數（P） | 3 | 3 ／ 4 | 3 | 3 |
| 相線式 | 3f3W, 1f3W, 1f2W | 3f3W, 1f3W, 1f2W ／ 3f4W | 3f3W, 1f3W, 1f2W | 3f3W, 1f3W, 1f2W |
| 額定工作電壓 Ue（AC V） | 200-440 | 100-440 | 200-440 | 200-440 |
| 高速型靈敏度（mA） | − | (30), 100/200/500 selectable | − | − |
| 高速型最大動作時間 · IΔn（s） | − | 0.1 | − | − |
| 高速型最大動作時間 · 5IΔn（s） | − | 0.04 | − | − |
| 延時型靈敏度（mA） | 100/200/500selectable | (100/200/500 selectable) | (100/200/500 selectable) | (100/200/500 selectable) |
| 延時型最大動作時間（s） | 0.45/1.0/2.0selectable | (0.45/1.0/2.0) | (0.45/1.0/2.0) | (0.45/1.0/2.0 selectable) |
| 延時型不動作時間下限（s） | 0.1/0.5/1.0 | (0.1/0.5/1.0) | (0.1/0.5/1.0) | (0.1/0.5/1.0) |
| 漏電保護類型 | Type AC | Type AC | Type AC | Type AC |
| IEC Icu／Ics · AC440V（kA） | Icu：42 · Ics：42 | Icu：65 · Ics：65 | Icu：65 · Ics：65 | Icu：65 · Ics：65 |
| IEC Icu／Ics · AC415V（kA） | Icu：50 · Ics：50 | Icu：70 · Ics：70 | Icu：70 · Ics：70 | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC400V（kA） | Icu：50 · Ics：50 | Icu：70 · Ics：70 | Icu：70 · Ics：70 | Icu：70 · Ics：70 |
| IEC Icu／Ics · AC230V（kA） | Icu：85 · Ics：85 | Icu：100 · Ics：100 | Icu：100 · Ics：100 | Icu：100 · Ics：100 |
| 寬 a（mm） | 210 | 140 ／ 185 | 140 | 210 |
| 高 b（mm） | 275 | 257 | 257 | 275 |
| 深 c（mm） | 103 | 103 | 103 | 103 |
| 總深 ca（mm） | 155 | 155 | 155 | 155 |
| 使用條件：各電流檔位依原廠分欄保留；尺寸多值按同欄極數順序；括號電流為型錄另列訂購值；—為未提供；Icu／Ics為IEC額定值 | ||||

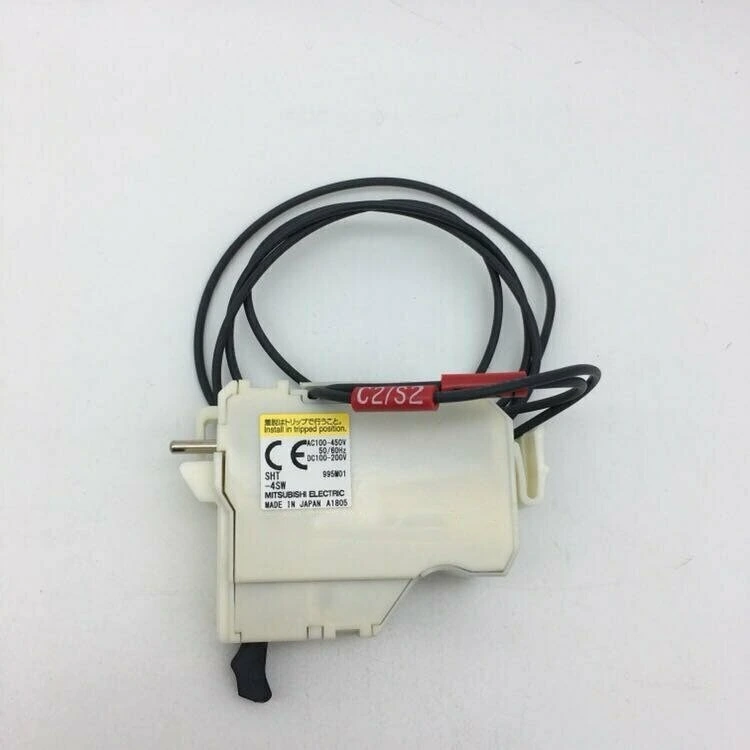

可加裝附屬裝置
點選附件可查看用途、適用型號、配套條件及原廠規格。產品照片與技術圖面分開呈現。
附件型號與配套比較
以下附件依型號及適用機種選配；尚無可刊登的對應實物照片，先提供已確認的用途與規格。
| 附件／型號 | 用途 | 適用機種與配套 | 詳細資料 |
|---|---|---|---|
| AL警報開關AL Alarm switch（完整訂購型號依原廠表） | AL 用於輸出斷路器跳脫狀態。原廠圖解標示附件功能、接線概念及在斷路器內的安裝位置。 | NV400-CW／NV400-SW／NV400-SEW／NV400-HEW／NV400-REW／NV630-CW／NV630-SW／NV630-SEW／NV630-HEW／NV800-SEW／NV800-HEW；可裝數量與左右極位置依 WS-V 原廠附件表。 框架、極數、安裝位置及引線方式須依完整訂購碼確認 | 查看規格 → |
| AX輔助開關AX Auxiliary switch（完整訂購型號依原廠表） | AX 用於輸出斷路器 ON／OFF 狀態。原廠圖解標示附件功能、接線概念及在斷路器內的安裝位置。 | NV400-CW／NV400-SW／NV400-SEW／NV400-HEW／NV400-REW／NV630-CW／NV630-SW／NV630-SEW／NV630-HEW／NV800-SEW／NV800-HEW；可裝數量與左右極位置依 WS-V 原廠附件表。 接點數、框架、極數及與其他內部附件的組合須核對 | 查看規格 → |
| UVT低電壓跳脫裝置UVT Under voltage trip（線圈電壓與完整訂購型號依原廠表） | UVT 在控制電壓降低時使斷路器跳脫；原廠圖解列出動作條件、復歸條件與接線概念。 | NV400-CW／NV400-SW／NV400-SEW／NV400-HEW／NV400-REW／NV630-CW／NV630-SW／NV630-SEW／NV630-HEW／NV800-SEW／NV800-HEW；只有原廠附件表列的型號、極數與位置可裝。 復歸／非復歸型式、線圈電壓與安裝位置依完整訂購碼核對 | 查看規格 → |
選型與詢價前確認
- AC／DC 與系統電壓
- 極數與相線式
- 額定電流
- 漏電感度與動作時間
- 短路保護需求、附件與尺寸
同一列的型號與額定範圍，能直接當成訂購規格嗎？
請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。
送審需要的型錄與證書在哪裡？
上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
