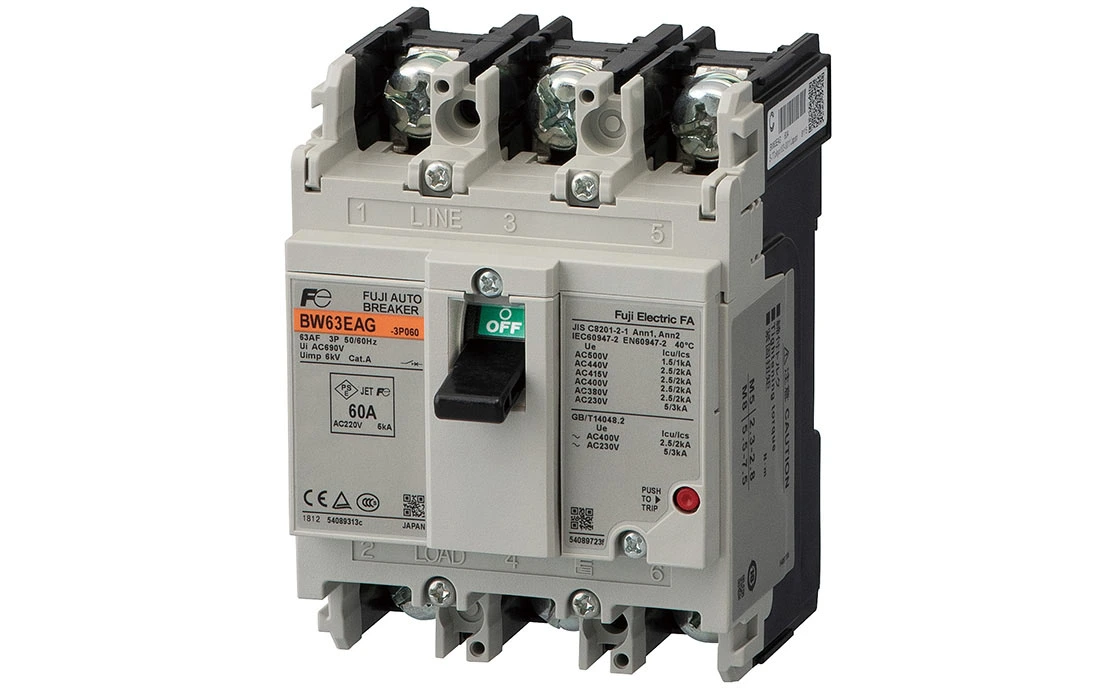

G-TWIN BW 32／50／63AF 無熔線斷路器

MCCB／ELCB 外形尺寸同框架統一，型號與保護功能分列

G-TWIN 以同框架統一 MCCB 與 ELCB 外形尺寸；本頁仍分開標示 BW 與 EW，避免只看尺寸混淆保護功能。

SPECIFICATIONS

規格說明

點選型號即可加入詢價，再於清單補上數量與使用條件。表列範圍需依實際訂購規格核對。

型式	極數／構成	額定範圍
G-TWIN MCCB	2／3P	3／5／10／15／20／30／(32)A
G-TWIN MCCB	2／3P	3／5／10／15／20／30／(32)A
G-TWIN MCCB	2／3P	5／10／15／20／30／(32)／40／50A
G-TWIN MCCB	2／3P	5／10／15／20／30／(32)／40／50A
G-TWIN MCCB	2／3P	5／10／15／20／30／(32)／40／50A
G-TWIN MCCB	3P	5／10／15／20／30／(32)／40／50A
G-TWIN MCCB	2／3P	10／15／20／30／(32)／40／50A
G-TWIN MCCB	2／3P	60／(63)A
G-TWIN MCCB	2／3P	60／(63)A
G-TWIN MCCB	3P	60／(63)A
G-TWIN MCCB	2／3P	60／(63)A

型號	In A	極數P	Ui AC V	AC230/240V Icu/Ics kA	AC440V Icu/Ics kA
BW32AAG	3／5／10／15／20／30／(32)	2／3	500	2.5/2	1.5/1
BW32SAG	3／5／10／15／20／30／(32)	2／3	690	5/3	2.5/2
BW50AAG	5／10／15／20／30／(32)／40／50	2／3	500	2.5/2	1.5/1
BW50EAG	5／10／15／20／30／(32)／40／50	2／3	690	5/3	2.5/2
BW50SAG	5／10／15／20／30／(32)／40／50	2／3	690	10/5	7.5/4
BW50ZSG	5／10／15／20／30／(32)／40／50	3	690	15/8	7.5/4
BW50RAG	10／15／20／30／(32)／40／50	2／3	690	25/13	10/5
BW63EAG	60／(63)	2／3	690	5/3	2.5/2
BW63SAG	60／(63)	2／3	690	10/5	7.5/4
BW63ZSG	60／(63)	3	690	15/8	7.5/4
BW63RAG	60／(63)	2／3	690	25/13	10/5
使用條件：括號電流與 *4P 為需洽原廠的供應項目；AC440V列—者未列該額定值，不能以415V取代

框架	過電流跳脫方式	高度／本體深度／總深度mm
BW32～100	油壓電磁式	100／60／84
使用條件：寬度按極數及型號分列；Ui是絕緣電壓，不是所有電壓下的啟斷額定值

同一列的型號與額定範圍，能直接當成訂購規格嗎？

請保留完整型號，再確認實際電壓、極數、電流與附件。本表整理原廠製作範圍；加入詢價後，未選定的條件會列為「待確認」。

舊型號找不到，可以直接換同安培數的新型號嗎？

需要連同保護或控制功能、使用電壓、安裝孔位、端子及附件核對。提供舊品銘牌、尺寸照片與用途，可協助查找原廠替代資料。

送審需要的型錄與證書在哪裡？

上方原廠文件可線上觀看或下載。若另需證書，請在詢價時註明標準與完整型號，確認該文件的適用範圍。
