東元電機 TCB 掀蓋式無熔線斷路器
TCB 系列適用商業與工業配電，125–800AF 機種採掀蓋式設計，方便依需求加裝內部附件；1600HE4 則提供電子式可調保護。此型號實物照片尚待核對；先查看下方已整理的規格與型號差異。主要規格表
TCB-125L5／S1／H1／H2 的已整理資料；不同極數、電壓或型號尾碼請分別核對。
| 完整型號 | TCB-125L5／S1／H1／H2 |
|---|---|
| 額定電流範圍 | 系列涵蓋 15–1600A |
| 極數 | 依型號提供 2P／3P／4P |
| TCB-1600HE4 | 1600AF；電子式可調保護；380V Icu 90kA 等級 |
| 參考規範 | CNS／IEC，實際適用標準依型號確認 |
斷路器的用途與選擇重點
適用情境
- 總開關與分路保護
- 機械設備及動力迴路
- 配電盤、控制盤低壓迴路
選型時比較什麼？
- 確認框架容量、額定電流及啟斷容量
- 依負載與配線選擇極數及保護特性
- 注意安裝尺寸、附件與上下游保護協調
同廠牌相關型號比較
依同一份資料中已整理的型號並列，便於查看規格差異；不是可直接互換的替代型號清單。
| 型號 | 產品定位 | 已整理規格 |
|---|---|---|
| TCB-125L5／S1／H1／H2目前型號 | 東元電機 TCB 掀蓋式無熔線斷路器 |
|
| TCB-125L5S1 → | 東元電機 TCB-125L5S1 無熔線斷路器 |
|
| TCB-125L5H1 → | 東元電機 TCB-125L5H1 無熔線斷路器 |
|
| TCB-125L5H2 → | 東元電機 TCB-125L5H2 無熔線斷路器 |
|
| TCB-250L5 → | 東元電機 TCB-250L5 無熔線斷路器 |
|
| TCB-250L5S1 → | 東元電機 TCB-250L5S1 無熔線斷路器 |
|
原廠文件
東元完整型錄 2026（48 頁）

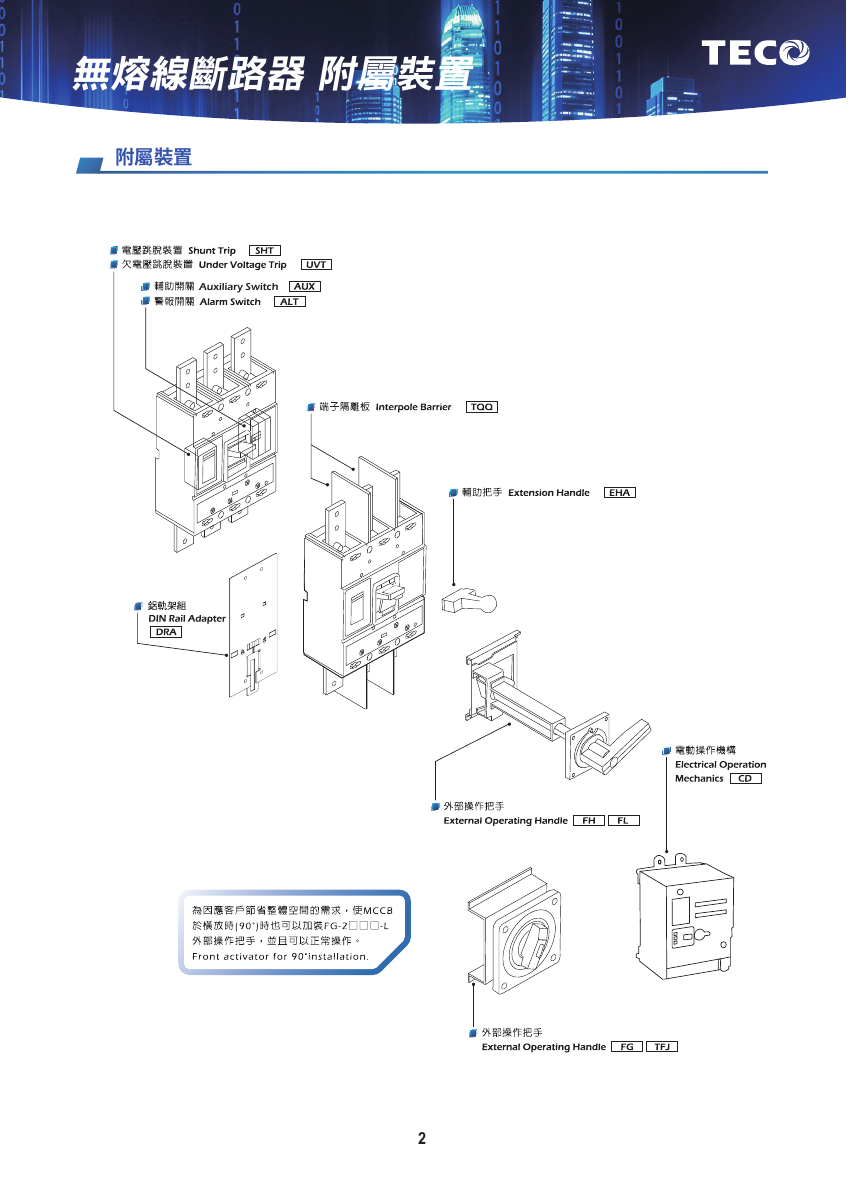

查找對應型錄與文件 →可選附屬裝置
以下只列出原廠資料確認可用於 TCB-125L5／S1／H1／H2 的配件；不同極數、電壓與訂購尾碼仍要以原廠表格核對。
電壓跳脫裝置TCB-125 適用 SHT查看配件資料 →
可由控制電壓使斷路器遠方跳脫；安裝位置與控制電壓依完整訂購碼確認。
欠電壓跳脫裝置TCB-125 適用 UVT查看配件資料 →
電壓低於設定條件時跳脫；不是每個極數或尾碼都能裝，訂購前須依原廠選配表確認。
輔助開關TCB-125 適用 AUX查看配件資料 →
提供斷路器狀態的輔助接點；3P／4P 與 2P 的安裝位置依原廠表格不同。
警報開關TCB-125 適用 ALT查看配件資料 →
斷路器跳脫時提供警報接點；實際相容性與接點組合依完整型號核對。
輔助＋警報開關TCB-125 適用 AUX+ALT查看配件資料 →
同時需要狀態回授與跳脫警報時使用；須確認本體安裝位置沒有與其他附件衝突。
外部操作把手FG-22EA（TCB-125）查看配件資料 →
安裝在盤門外操作斷路器；把手型號依框架與 TCB 完整型號對應，不能以其他框架代替。
