ELECTRICAL METERS · MEASUREMENT
電表
依計量方式、安裝型式與通訊需求選擇，產品資料以巧力、士林與大同現行資訊為準。SELECT BY METER TYPE
選擇電表產品
產品特色

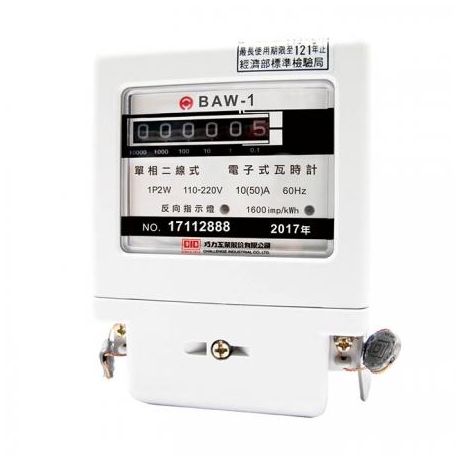

- 巧力 BAW-1／BAW-2 採機電式計數器，停電時仍保留累積度數
- 巧力單相系列具電源及反向接線指示，外殼採耐燃抗 UV 材質

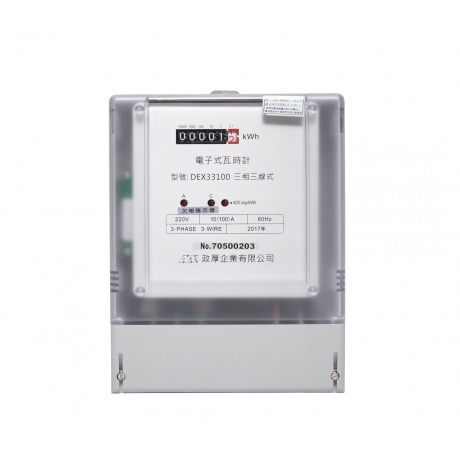

- 大同三相三線／三相四線集中於同一基本型分類，選型較清楚
適用場所
- 出租套房、宿舍、店面及單相分戶計量
- 工廠機台、樓層與一般三相用電統計
- 設備或租戶分項電量管理
技術規格
- 巧力 BAW-1：1P2W 110–220V；10(50)A、20(80)A 或 2026 年式 10(80)A

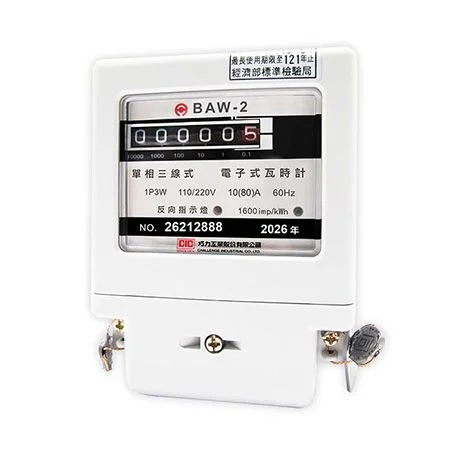

- 巧力 BAW-2：1P3W 110/220V；10(50)A、20(80)A 或 2026 年式 10(80)A
- 大同三相型：3P3W／3P4W；5A 搭配 CT 或 100A 直接式
認證與規範
- 巧力 BAW-1／BAW-2：CNS 14607、Class 2.0，並經經濟部標準檢驗局檢定鉛封
- 大同產品依現行型錄、銘牌額定值及使用場所要求選用
- 計費或法定計量用途另確認當期檢定要求
OFFICIAL DOCUMENTS
廠牌與相關下載

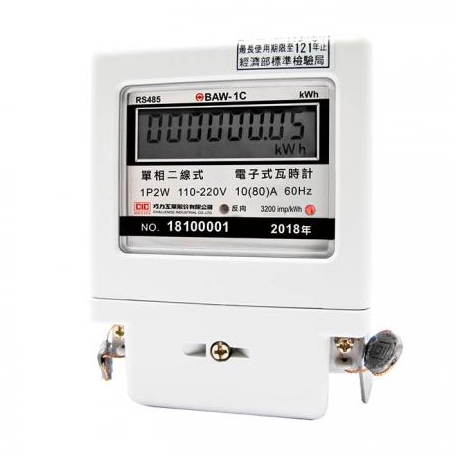

02 · 巧力工業 CIC通訊型電子式電表
BAW-1C～BAW-4C在分戶電能計量之外加入 RS-485 通訊，可將電壓、電流、功率、功率因數、頻率與累積電量傳送到監控或能源管理系統，減少人工抄表。
產品特色
- 8 位數 LCD 與 PAGE 觸控切換
- RS-485、Modbus RTU 通訊
- 可讀取 kWh、V、A、kW、Hz、PF、kVA 等資料
適用場所
- 出租套房、宿舍及校園遠端抄表
- 工廠設備與樓層能源管理
- BMS、EMS 或中央監控系統
技術規格
- BAW-1C：單相二線；BAW-2C：單相三線
- 直接式最高電流依各型號型錄確認
- 通訊速率 1200～9600 bps，整合前確認站號與格式
認證與規範
- 通訊協定：Modbus RTU
- 施工時須確認通訊配線、終端電阻與表址設定
OFFICIAL DOCUMENTS
廠牌與相關下載

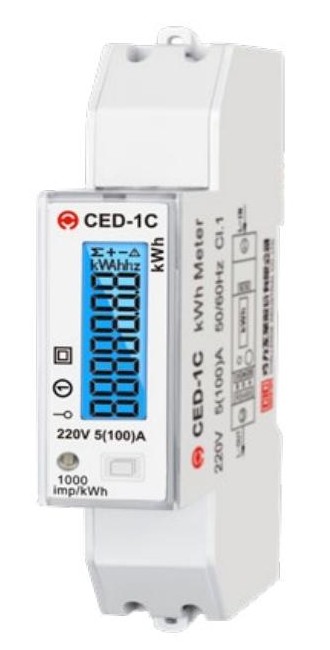

03 · 巧力工業 CIC軌道型多功能電表
CED-1C～CED-4CDIN 軌道安裝的多功能計量電表，適合盤內空間有限或需要大量回路分項量測的工程，可依型號支援單相與三相、直接式或 CT 接入。
產品特色
- 量測電能、需量及多項即時電力參數
- 部分三相型號支援正反向計量，適用太陽能回路
- RS-485 Modbus，便於能源資料集中管理
適用場所
- 配電箱與控制盤分項計量
- 太陽能、充電設備與節能系統
- 碳盤查所需之設備用電蒐集
技術規格
- CED-1C：單相、5(100)A、220V、直接式
- CED-4C 可用於 1P2W、3P3W、3P4W
- 依回路電流選直接式或 CT 型，並確認 CT 比
認證與規範
- CED-1C：IEC 62052-11、IEC 62053-21
- CED-4C 系列列有 CE、RoHS、FCC；實際認證依型號確認
OFFICIAL DOCUMENTS
廠牌與相關下載
產品特色

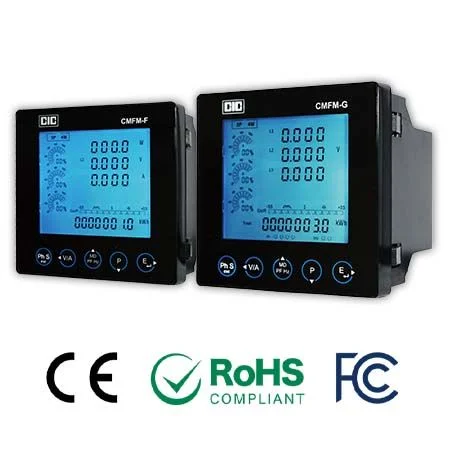

- 巧力 CMFM-F／G 提供電力品質、諧波與碳排資訊
- 士林 SPM-3／SPM-8 具多項電力量測及 RS-485 通訊
- 大同盤面型產品依配線、量測與通訊需求選用
適用場所
- 高低壓受配電盤與發電機盤
- 工廠電力品質、需量與能源管理
- 商辦、醫院及公共建築監控系統
技術規格
- 先確認 3P3W／3P4W、系統電壓與 CT／PT 比
- 盤面開孔、輔助電源及通訊規格依品牌型號確認
- 需遠端監控時確認 RS-485／Modbus 通訊
認證與規範
- 巧力 CMFM 系列：IEC 62053-22，並列有 CE、RoHS、FCC
- 士林 SPM 系列依原廠型錄與 IEC 精度規範確認
- 大同產品依現行型錄及銘牌額定值確認
OFFICIAL DOCUMENTS
廠牌與相關下載

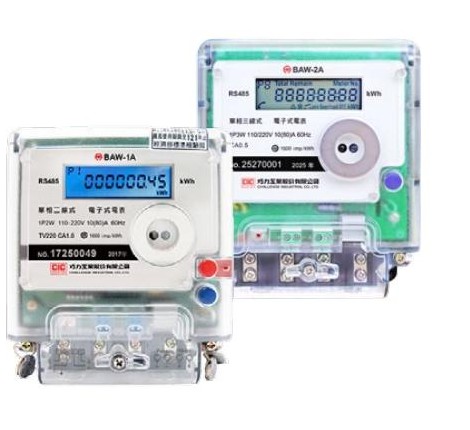

05 · 巧力工業 CICIC 卡預付費電表
BAW-1A／BAW-2A・BAW-RL／BAW-RA巧力 BAW-1A／BAW-2A 是單相 IC 卡預付費電表，搭配 BAW-RL 讀卡機與 BAW-RA 加值機使用。系統採先儲值、後用電方式，並可透過雙 RS-485 與內建控制電驛進行遠端管理。
產品特色
- 支援單一、夏月／非夏月、階梯及 TOU 四種費率模式
- 雙 RS-485 可連接讀卡機與管理系統，支援加值及遠端監控
- 每 15 分鐘儲存電力量測資料，停電時仍保存資料
適用場所
- 出租套房與分租場所
- 充電樁用電管理
- 學校冷氣及需預付管理的場域
技術規格
- BAW-1A：1P2W 110–220V、10(80)A、60Hz
- BAW-2A：1P3W 110/220V、10(80)A、60Hz
- BAW-RL：一對一 IC 卡讀卡機；BAW-RA：IC 卡加值機
認證與規範
- CNS 14607、Class 0.5
- 8 位數背光 LCD，計量單位 0.01 kWh
- 經濟部標準檢驗局檢定合格鉛封；正式選型仍以現行型錄為準
OFFICIAL DOCUMENTS
廠牌與相關下載
BAW-1A／BAW-2A IC 卡預付費裝置專用型錄 直接式電表與CT式電表要怎麼選？＋
直接式讓負載電流通過電表，適用範圍依型號而定；CT式以比流器轉換大電流，適合較大負載。選用時要同時確認回路電流、CT變比及電表輸入規格。
三相三線與三相四線電表可以共用嗎？＋
必須依現場系統與電表支援的接線方式確認，不能任意共用。錯誤接線可能造成量測不準或設備損壞，還要同步設定CT／PT比。
要遠端看用電資料，一定要選通訊型嗎？＋
通常需要RS-485、Modbus或其他通訊功能，並搭配正確的配線、站號與上位系統。只有脈波輸出的電表，能提供的資料內容會與完整通訊型不同。
一般分項電表可以直接拿來作正式計費嗎？＋
分項管理、租戶分攤與法定計費的要求可能不同。若涉及正式收費或法定計量，應確認當期檢定、鉛封、精度與適用規範。
