模夾用來夾緊石墨模具，使兩半模具在熔接過程中保持密合與定位，降低熔融金屬由接縫外洩的風險。
L-159大型模夾
L-160一般型模夾
使用確認模夾須與模具尺寸相符，熔接前確認鎖合、定位與模具完整性

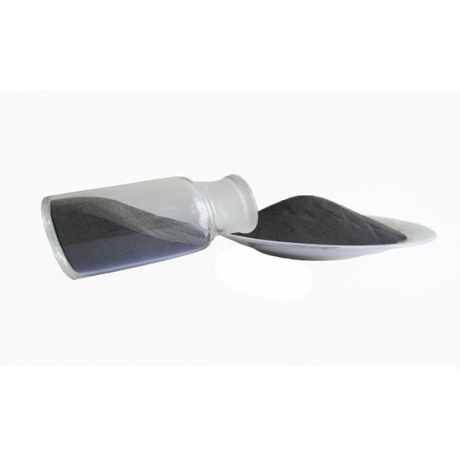

亦稱焊粉或火藥，利用放熱反應產生熔融金屬，使銅導體形成低阻抗、耐久且不易鬆脫的永久性接續。
焊粉型號#45、#65、#90、#115、#150、#200、#250、#300
施工搭配石墨模具、相符模夾、鐵片、引火粉及點火工具
選用方式依 WE、WT、WX、GET 模具型式及導體平方數對照下方選用表
施工注意導體與模具須保持乾燥潔淨，每次完成後清除模穴殘渣
耐高溫石墨模具用來固定導體並形成鑄焊接頭的形狀。模穴會依接合方式與導體尺寸製作，因此模具型式必須與線徑及焊粉號數配套選擇。
WE一字線焊線
WTT 字線焊線
WX十字線焊線
GET裸銅線焊接接地棒
先確認接合形式，再依導體平方數找到相符模具與焊粉：WE 為一字接、WT 為 T 字接、WX 為十字接，GET 為裸銅線接接地棒。GET 欄的分數為接地棒直徑。
1先選接法：線對線選 WE／WT／WX；線接接地棒選 GET。
2再核對裸銅線平方數；GET 同時核對接地棒 5/8 吋或 3/4 吋。
3模夾依模具外型選 L-159 大型或 L-160 一般型，不可只依焊粉號數判斷。

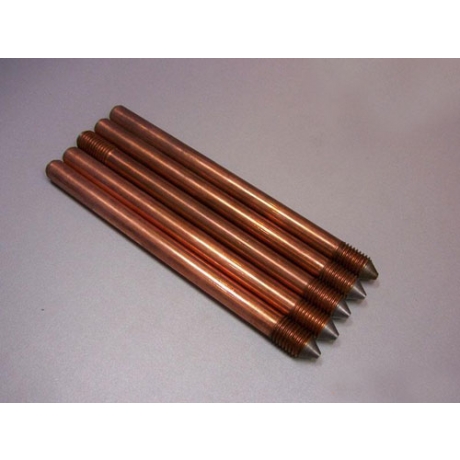

又稱接地極，是接地系統導入大地的重要導體。以下依霈紳現行販售品項及工程現場常用的「幾分 × 幾尺」方式標示。
3 分接地棒（約 9.5 mm）1 尺、2 尺、3 尺；部分規格可選附接地線
4 分接地棒（約 12 mm）3 尺、4 尺、5 尺、6 尺
5 分接地棒（約 14-16 mm）3 尺、4 尺、5 尺、6 尺、8 尺、10 尺
6 分接地棒（約 18-19 mm）6 尺、8 尺、10 尺、12 尺
接地棒配件大套子、小套子；依接地棒棒徑選擇相符尺寸
常用材質銅包鋼芯；另有連結式及特殊環境用規格

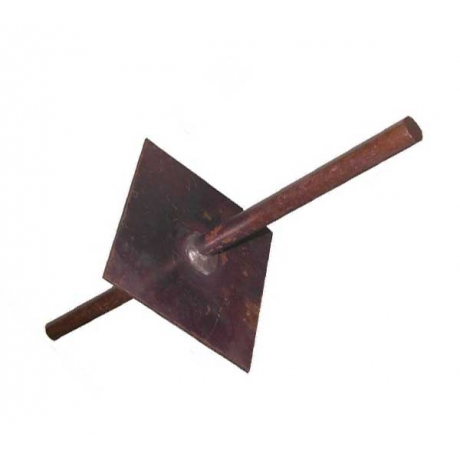

又稱鑄焊型止水板，埋設於接地導體穿越地下結構的位置，用來阻隔地下水沿導體產生毛細現象而向上滲流。銅棒與銅板以火泥鑄焊形成可靠接合。
14 mm²止水板 100 × 100 × 2 mm｜銅棒總長 150 mm｜焊粉 #45
22 mm²止水板 100 × 100 × 2 mm｜銅棒總長 150 mm｜焊粉 #45
60 mm²止水板 100 × 100 × 2 mm｜銅棒總長 150 mm｜焊粉 #65
100 mm²止水板 100 × 100 × 2 mm｜銅棒總長 150 mm｜焊粉 #90
150 mm²止水板 100 × 100 × 2 mm｜銅棒總長 150 mm｜焊粉 #115
250 mm²止水板 100 × 100 × 2 mm｜銅棒總長 150 mm｜焊粉 #150
325 mm²止水板 100 × 100 × 2 mm｜銅棒總長 150 mm｜焊粉 #150
特殊訂製其他板面尺寸、厚度、銅棒長度及導體方向可依施工圖說確認

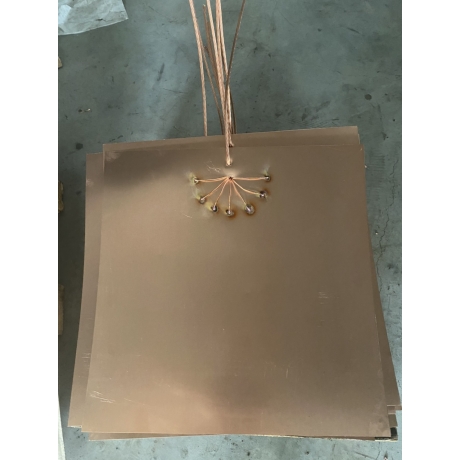

埋設於土壤中的板狀接地極，可增加與土壤的接觸面積。常用品以板面尺寸、銅板厚度及焊接引出線三項規格選擇。
450 × 450 mm厚度 0.5、1.0、1.5、2.0 mm
600 × 600 mm厚度 1.0、1.5、2.0 mm
900 × 900 mm屬大型或訂製規格；厚度及引出線依工程圖說確認
焊接引出線裸銅線 14、22、38、60、80、100 mm²
銅板材質紫銅，參考純度 99.9% 以上
工程確認埋設深度、板面方向、數量、間距及接地電阻目標依設計圖說施工
霈紳可提供傳統式避雷針與 APOLLO 提前放電式避雷針。兩者皆設置於建築物或設備高處承接雷擊，再透過引下線與接地系統將雷電流安全導入大地。
傳統式避雷針以金屬接閃針承接雷擊，配合引下線及接地極形成完整防雷路徑
傳統式選用針體長度、材質、固定座、安裝高度及保護角度依工程圖說確認
提前放電式APOLLO ESE 提前放電式避雷針，無須外接電源
APOLLO 型號TA-1、TA-2、TA-3、TA-4、TA-5
APOLLO 材質SUS 316 不鏽鋼，適用潮濕、鹽害及戶外環境
提前時間依型號約 30-60 μs
耐受能力耐雷電流 200 kA；耐電壓 950 kV
參考規範提前放電式參考 NF C 17-102；實際保護範圍依防雷等級與有效高度計算

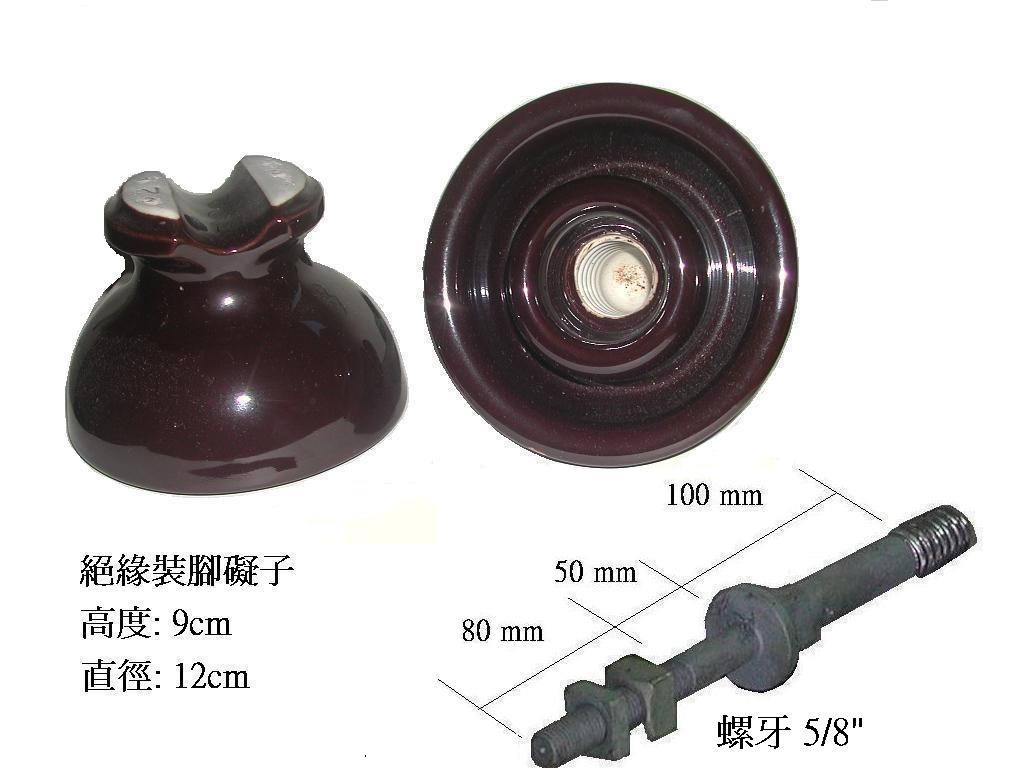

裝腳絕緣礙子以瓷質絕緣本體支撐導線，將帶電導體與支架、電桿或接地結構隔離，兼顧電氣絕緣與機械固定。
產品型式瓷質裝腳式絕緣礙子
主要功能支撐導線、隔離帶電體與固定結構，降低漏電及閃絡風險
選用依據額定電壓、機械強度、腳釘尺寸、爬電距離與使用環境
參考規範依工程圖說及適用 CNS 裝腳絕緣器／饋線裝腳絕緣礙子規範確認

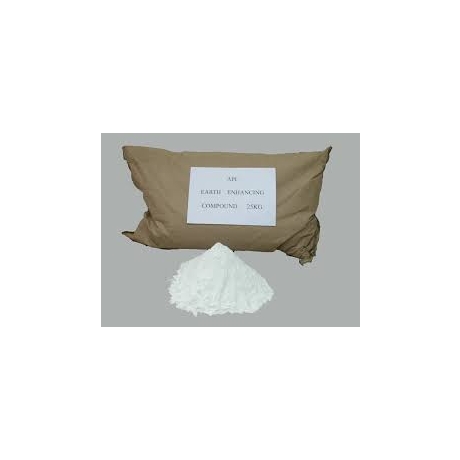

用於改善接地體周圍土壤的導電與保水條件。霈紳舊站列出的產品特點為低阻抗、保水性良好及流失率低。

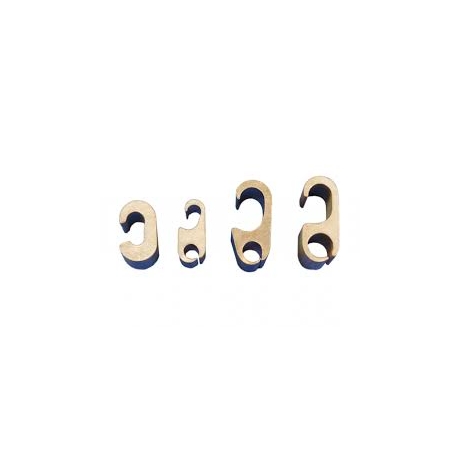

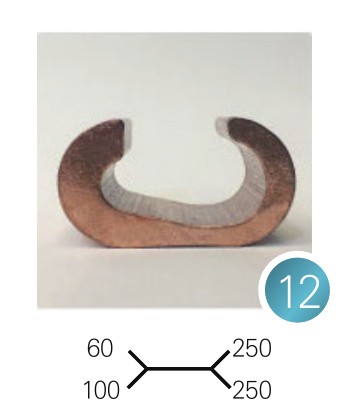

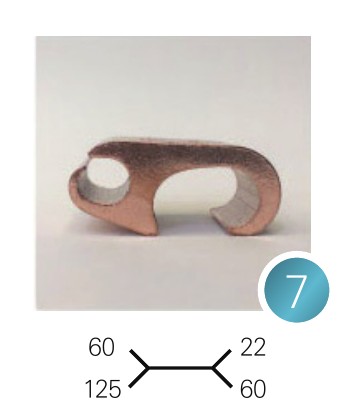

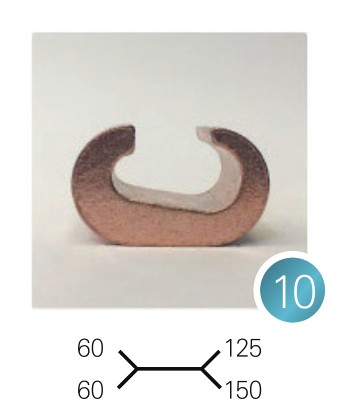

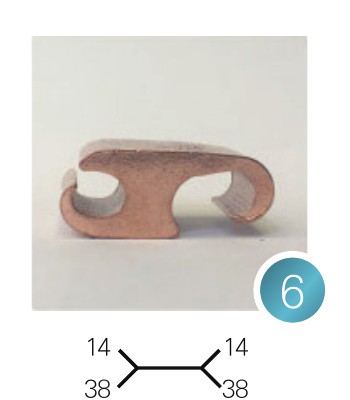

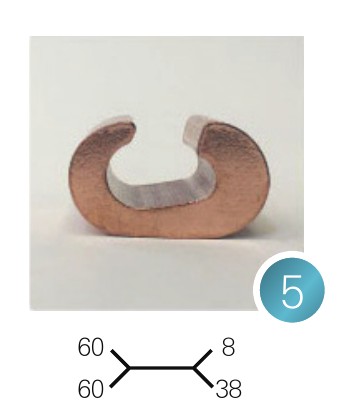

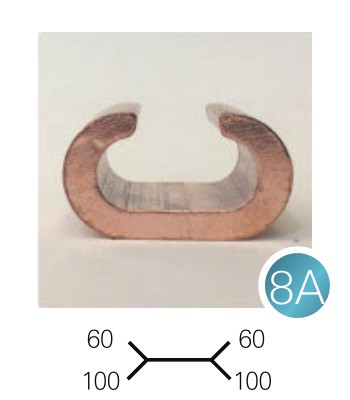

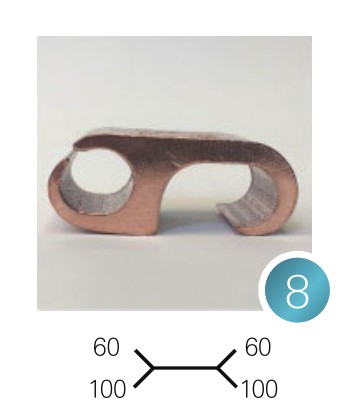

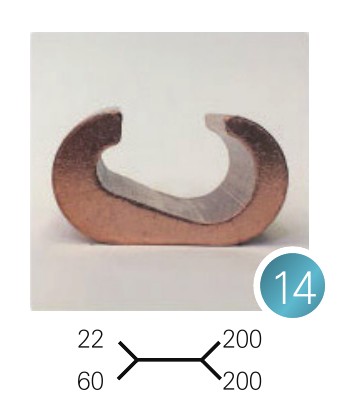

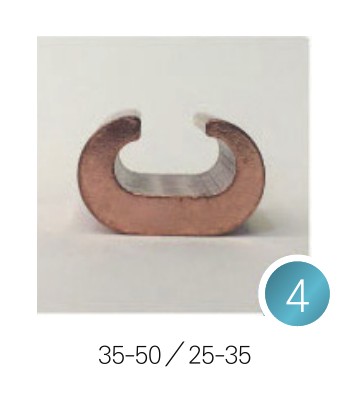

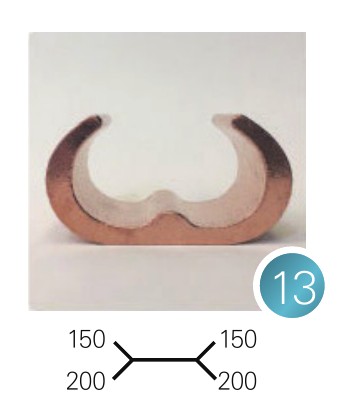

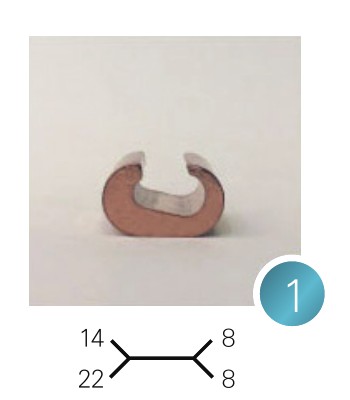

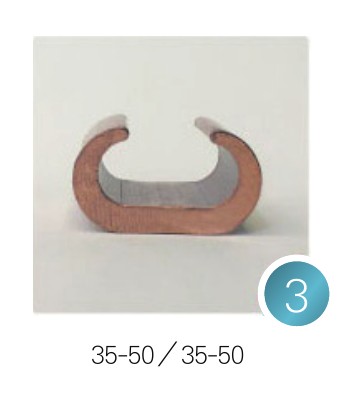

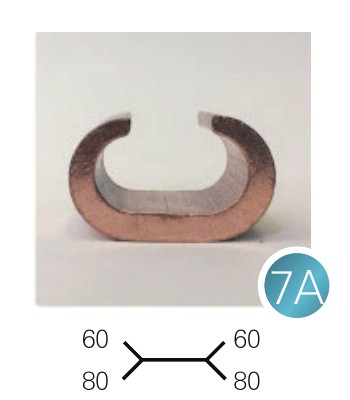

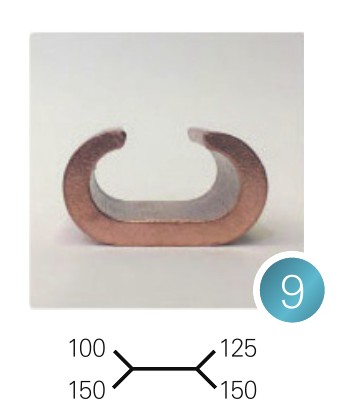

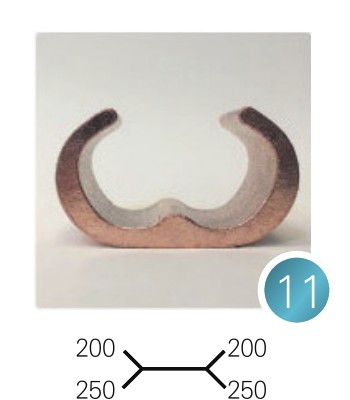

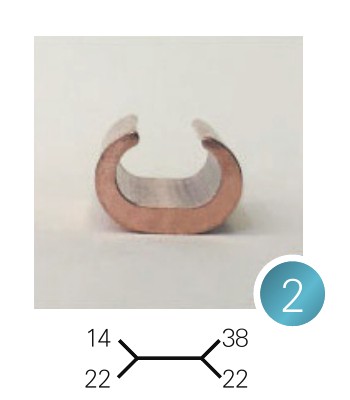

以銅製 C 型套管配合專用壓模，將兩條銅導體壓接成穩固的電氣與機械接續。產品號數與導線組合均依霈紳 2026 電子型錄整理。

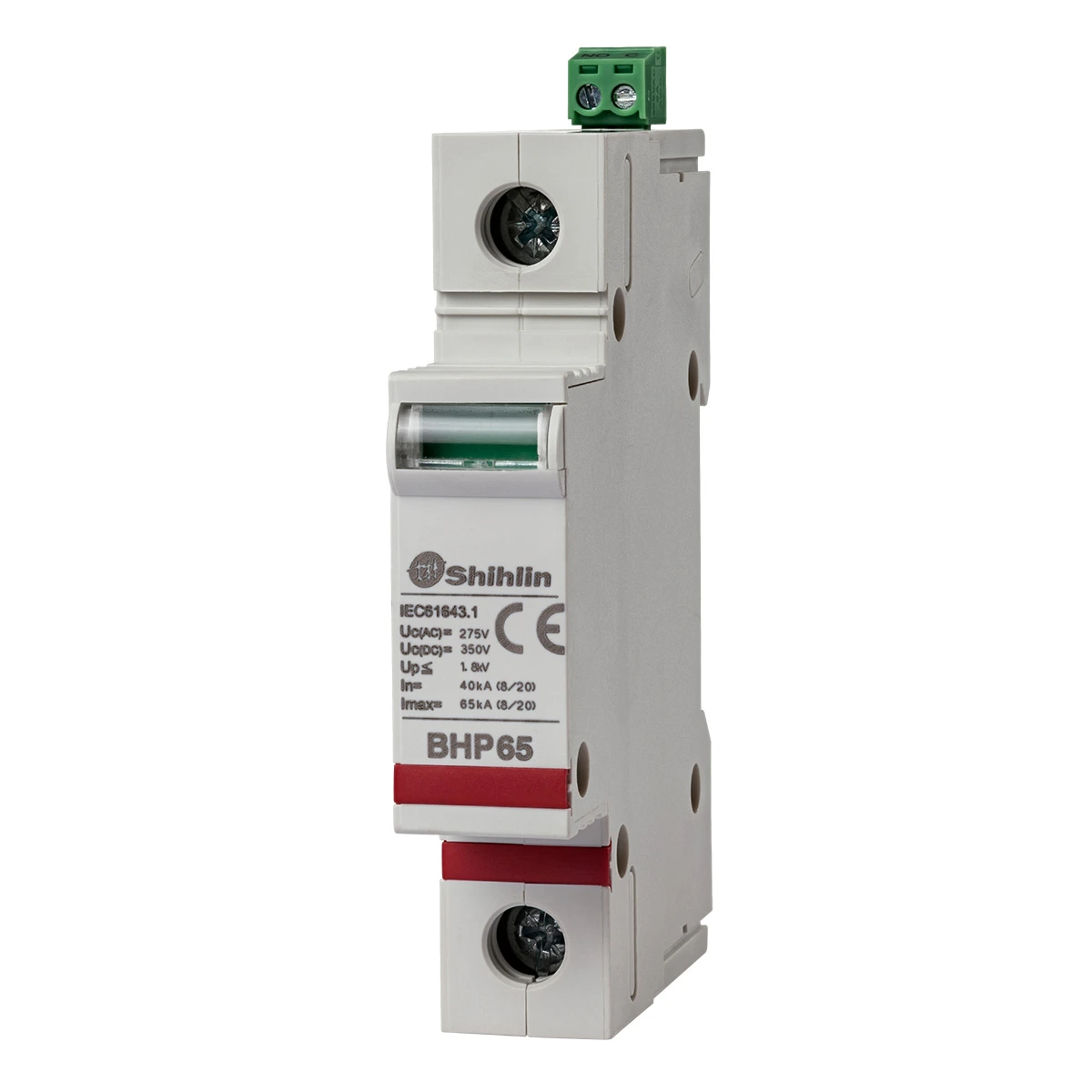

霈紳目前以士林電機 BHP 系列為主。在雷擊或切換突波發生時限制瞬間過電壓，將突波能量導引至接地，協助保護後端電氣與電子設備。
士林電機相關文件先整理工程現場最常遇到的問題；實際規格仍以使用條件、圖說及訂購當下的原廠資料為準。
不一定。結果同時受土壤電阻率、埋設深度、棒距、含水量、接地網配置與接續品質影響，應依量測結果和工程設計調整。
接地棒適合向深層土壤延伸，銅板可增加板狀接觸面積；實際選擇取決於土壤、施工空間、目標接地電阻及設計圖說，也可能搭配使用。
火泥鑄焊以放熱反應形成永久接續，須依接法、線徑、模具和焊粉配套；C型套管以專用模具壓接，施工較直接，但同樣必須核對兩側導體組合。
不是。突波保護器需要低阻抗且正確的洩放路徑，接地品質、引線長度、前置保護及分級協調都會影響保護效果。
