ST-75紅色鋼珠式規格
| 項目 | 原廠值 |
|---|---|
| 使用電壓(V) | 110/220 |
| 馬力(HP) | 1/2 |
| 開關機構 | 鋼珠式單浮球 |
| 接點 | A.B.接點 |
| 標準防水電纜(m) | 5 |
| 附件 | 液位調整重錘 |
| 用途 | 污水、濃厚液體 |
霈紳企業PEY SHANG← 回水位開關水位開關 · PRODUCT DETAIL
污水浮球開關
雷達 ST-75｜ST-75 紅色鋼珠式與黃色磁簧式為不同電氣版本。紅色可依原廠額定控制交流負載；黃色必須經控制器或繼電器，不可直接驅動馬達。
PRODUCT INFORMATION
污水浮球開關
雷達 ST-75
ST-75 紅色鋼珠式與黃色磁簧式為不同電氣版本。紅色可依原廠額定控制交流負載；黃色必須經控制器或繼電器，不可直接驅動馬達。
型號規格與安裝尺寸
ST-75 紅色鋼珠式與黃色磁簧式為不同電氣版本。紅色可依原廠額定控制交流負載；黃色必須經控制器或繼電器，不可直接驅動馬達。
不同型式的原廠產品圖
紅色版手冊配置參考
| 項目 | 原廠值 |
|---|---|
| 電源與負載 | AC 110/220V，1/2HP |
| 電纜 | 三芯、防水電纜5m |
| 給水接線顏色 | 棕、黃 |
| 排水接線顏色 | 藍、黃 |
| 重錘與浮球間線長參考(cm) | 20 |
| 控制範圍參考(cm) | 約30 |
紅色鋼珠式 使用條件與型式差異
| 項目 | 原廠條件／辨識重點 |
|---|---|
| 1 | FAQ說明紅球適用1/2HP交流負載直接控制；仍應按設備負載與原廠配線核定。 |
| 2 | 20cm與約30cm是纜線/控制範圍配置值，不是浮球外形尺寸。 |
| 3 | 紅色版未取得數字溫度額定；不可沿用黄色版5-60°C。 |

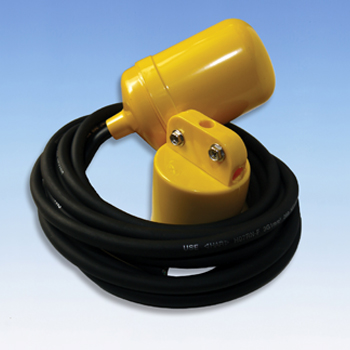

ST-75黃色磁簧式電氣規格
| 電源種類 | 電壓(V) | 電流(A) | 控制要求 |
|---|---|---|---|
| AC | 110/220 | 0.5 | 配合繼電器，不可直接控制 |
| DC | 30 | 0.5 | 配合液面控制器，不可直接控制 |
黃色版其他規格
| 項目 | 原廠值 |
|---|---|
| 開關機構 | 磁簧式單浮球 |
| 接點/電纜芯數 | A、B接點，三芯電纜 |
| 溫度範圍(°C) | 5-60 |
| 給水接線顏色 | 黃、棕 |
| 排水接線顏色 | 黃、藍 |
| 重錘與浮球間線長 | 至少20cm |
| 控制範圍圖示 | 約30cm |
黃色版標準線長
| 項目 | 原廠值 |
|---|---|
| 標準防水電纜(m) | 5 |
黃色磁簧式 使用條件與型式差異
| 項目 | 原廠條件／辨識重點 |
|---|---|
| 1 | 原廠明確要求控制器/繼電器，禁止將1/2HP紅球額定合併到黃色版。 |
| 2 | 手冊第2頁約2年更換提示不是保固期承諾。 |
ST-75原廠FAQ補充
| 項目 | 原廠值 |
|---|---|
| 最長訂製電纜(m) | 100 |
| 其他電壓 | 可接受訂製380V，負載需另核定 |
| 浮球材質 | ABS |
| 電纜材質 | 橡膠 |
| 介質/溫度限制 | 常溫、不耐酸鹼 |
| ST-75與ST-75-1CSA區別 | ST-75為AB接點；ST-75-1CSA為A接點且另有認證 |
